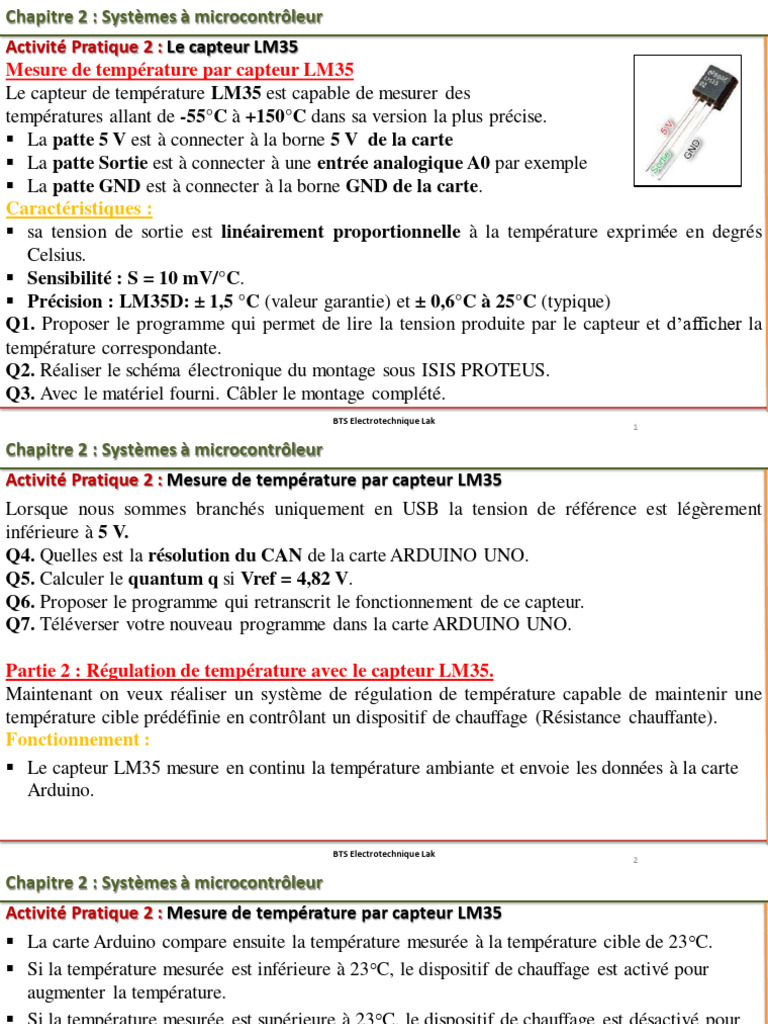

Chapitre 2 : Systèmes à microcontrôleur

Activité Pratique 2 : Le capteur LM35

Mesure de température par capteur LM35
Le capteur de température LM35 est capable de mesurer des
températures allant de -55°C à +150°C dans sa version la plus précise.
▪ La patte 5 V est à connecter à la borne 5 V de la carte
▪ La patte Sortie est à connecter à une entrée analogique A0 par exemple
▪ La patte GND est à connecter à la borne GND de la carte.
Caractéristiques :
▪ sa tension de sortie est linéairement proportionnelle à la température exprimée en degrés
Celsius.
▪ Sensibilité : S = 10 mV/°C.
▪ Précision : LM35D: ± 1,5 °C (valeur garantie) et ± 0,6°C à 25°C (typique)
Q1. Proposer le programme qui permet de lire la tension produite par le capteur et d’afficher la
température correspondante.
Q2. Réaliser le schéma électronique du montage sous ISIS PROTEUS.
Q3. Avec le matériel fourni. Câbler le montage complété.
BTS Electrotechnique Lak
1
Chapitre 2 : Systèmes à microcontrôleur
Activité Pratique 2 : Mesure de température par capteur LM35
Lorsque nous sommes branchés uniquement en USB la tension de référence est légèrement
inférieure à 5 V.
Q4. Quelles est la résolution du CAN de la carte ARDUINO UNO.
Q5. Calculer le quantum q si Vref = 4,82 V.
Q6. Proposer le programme qui retranscrit le fonctionnement de ce capteur.
Q7. Téléverser votre nouveau programme dans la carte ARDUINO UNO.

Partie 2 : Régulation de température avec le capteur LM35.

Maintenant on veux réaliser un système de régulation de température capable de maintenir une
température cible prédéfinie en contrôlant un dispositif de chauffage (Résistance chauffante).
Fonctionnement :
▪ Le capteur LM35 mesure en continu la température ambiante et envoie les données à la carte
Arduino.

BTS Electrotechnique Lak

2
Chapitre 2 : Systèmes à microcontrôleur
Activité Pratique 2 : Mesure de température par capteur LM35
▪ La carte Arduino compare ensuite la température mesurée à la température cible de 23°C.
▪ Si la température mesurée est inférieure à 23°C, le dispositif de chauffage est activé pour
augmenter la température.
▪ Si la température mesurée est supérieure à 23°C, le dispositif de chauffage est désactivé pour
permettre un refroidissement.
La commande du dispositif de chauffage est réalisé par un relais.

Q1. Proposer le programme qui répond au besoin du cahier des charges.

Q2. Réaliser le schéma électronique du montage sous ISIS PROTEUS.

Q3. Avec le matériel fourni. Câbler le montage complété.

BTS Electrotechnique Lak

3
Chapitre 2 : Systèmes à microcontrôleur
Activité Pratique 2 : Montages
Partie 1 : Mesure de température par capteur LM35

BTS Electrotechnique Lak

4
Chapitre 2 : Systèmes à microcontrôleur
Activité Pratique 2 : Montages
Partie 2 : Régulation de température avec le capteur LM35.
le dispositif de chauffage est
représenté par la LED .
▪ LED allumée : dispositif sous
tension
▪ LED éteinte : dispositif hors
tension
