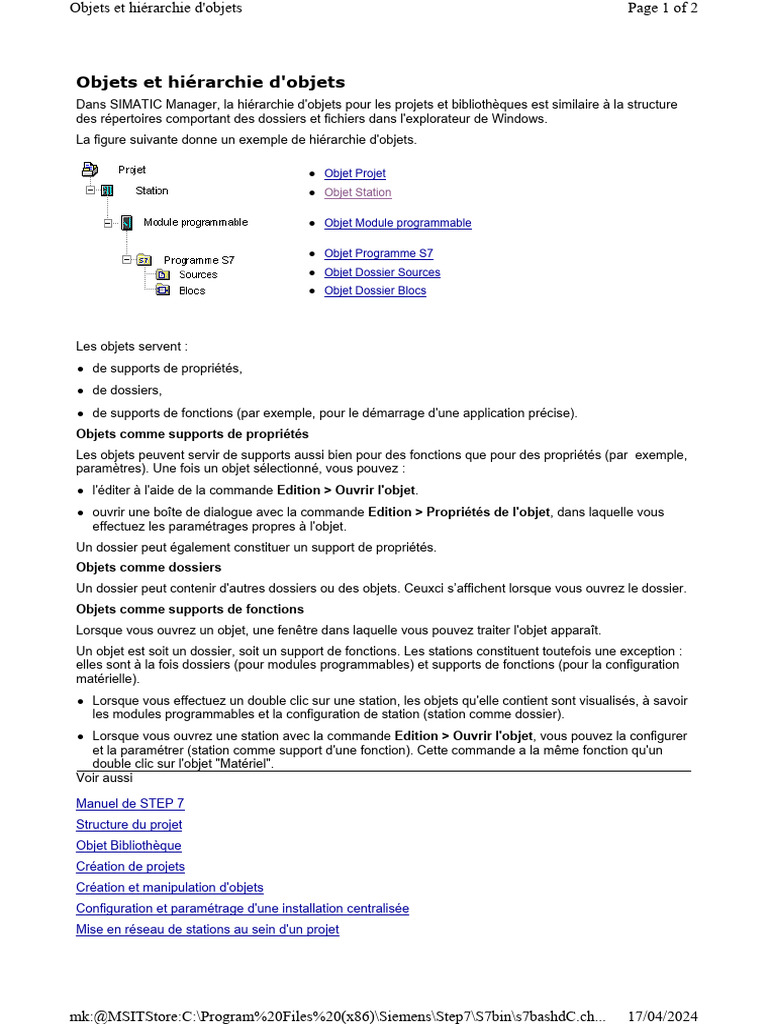

Objets et hiérarchie d'objets Page 1 of 2

Objets et hiérarchie d'objets

Dans SIMATIC Manager, la hiérarchie d'objets pour les projets et bibliothèques est similaire à la structure
des répertoires comportant des dossiers et fichiers dans l'explorateur de Windows.
La figure suivante donne un exemple de hiérarchie d'objets.

l Objet Projet
l Objet Station

l Objet Module programmable

l Objet Programme S7
l Objet Dossier Sources
l Objet Dossier Blocs

Les objets servent :

l de supports de propriétés,
l de dossiers,
l de supports de fonctions (par exemple, pour le démarrage d'une application précise).
Objets comme supports de propriétés
Les objets peuvent servir de supports aussi bien pour des fonctions que pour des propriétés (par exemple,
paramètres). Une fois un objet sélectionné, vous pouvez :
l l'éditer à l'aide de la commande Edition > Ouvrir l'objet.
l ouvrir une boîte de dialogue avec la commande Edition > Propriétés de l'objet, dans laquelle vous
effectuez les paramétrages propres à l'objet.
Un dossier peut également constituer un support de propriétés.
Objets comme dossiers
Un dossier peut contenir d'autres dossiers ou des objets. Ceuxci s’affichent lorsque vous ouvrez le dossier.
Objets comme supports de fonctions
Lorsque vous ouvrez un objet, une fenêtre dans laquelle vous pouvez traiter l'objet apparaît.
Un objet est soit un dossier, soit un support de fonctions. Les stations constituent toutefois une exception :
elles sont à la fois dossiers (pour modules programmables) et supports de fonctions (pour la configuration
matérielle).
l Lorsque vous effectuez un double clic sur une station, les objets qu'elle contient sont visualisés, à savoir
les modules programmables et la configuration de station (station comme dossier).
l Lorsque vous ouvrez une station avec la commande Edition > Ouvrir l'objet, vous pouvez la configurer
et la paramétrer (station comme support d'une fonction). Cette commande a la même fonction qu'un
double clic sur l'objet "Matériel".
