Fonctions de système

3.5 Communication de téléprotection

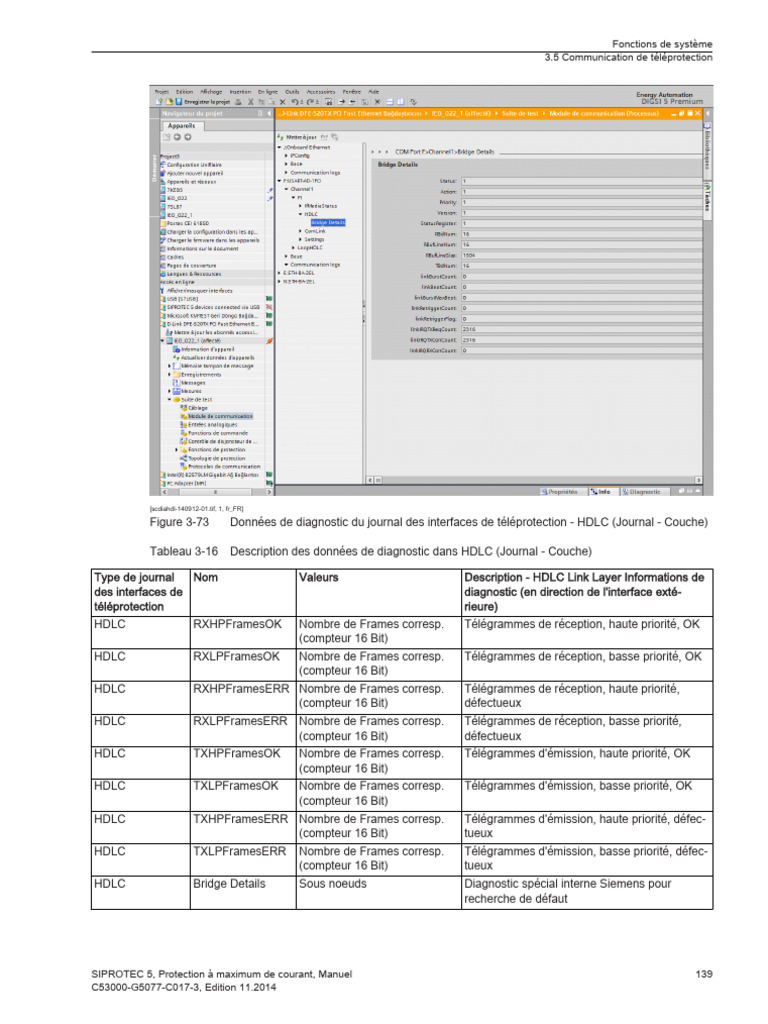

[scdiahdl-140912-01.tif, 1, fr_FR]

Figure 3-73 Données de diagnostic du journal des interfaces de téléprotection - HDLC (Journal - Couche)

Tableau 3-16 Description des données de diagnostic dans HDLC (Journal - Couche)

Type de journal Nom Valeurs Description - HDLC Link Layer Informations de

des interfaces de diagnostic (en direction de l'interface exté-
téléprotection rieure)
HDLC RXHPFramesOK Nombre de Frames corresp. Télégrammes de réception, haute priorité, OK
(compteur 16 Bit)
HDLC RXLPFramesOK Nombre de Frames corresp. Télégrammes de réception, basse priorité, OK
(compteur 16 Bit)
HDLC RXHPFramesERR Nombre de Frames corresp. Télégrammes de réception, haute priorité,
(compteur 16 Bit) défectueux
HDLC RXLPFramesERR Nombre de Frames corresp. Télégrammes de réception, basse priorité,
(compteur 16 Bit) défectueux
HDLC TXHPFramesOK Nombre de Frames corresp. Télégrammes d'émission, haute priorité, OK
(compteur 16 Bit)
HDLC TXLPFramesOK Nombre de Frames corresp. Télégrammes d'émission, basse priorité, OK
(compteur 16 Bit)
HDLC TXHPFramesERR Nombre de Frames corresp. Télégrammes d'émission, haute priorité, défec-
(compteur 16 Bit) tueux
HDLC TXLPFramesERR Nombre de Frames corresp. Télégrammes d'émission, basse priorité, défec-
(compteur 16 Bit) tueux
HDLC Bridge Details Sous noeuds Diagnostic spécial interne Siemens pour
recherche de défaut

SIPROTEC 5, Protection à maximum de courant, Manuel 139

C53000-G5077-C017-3, Edition 11.2014
