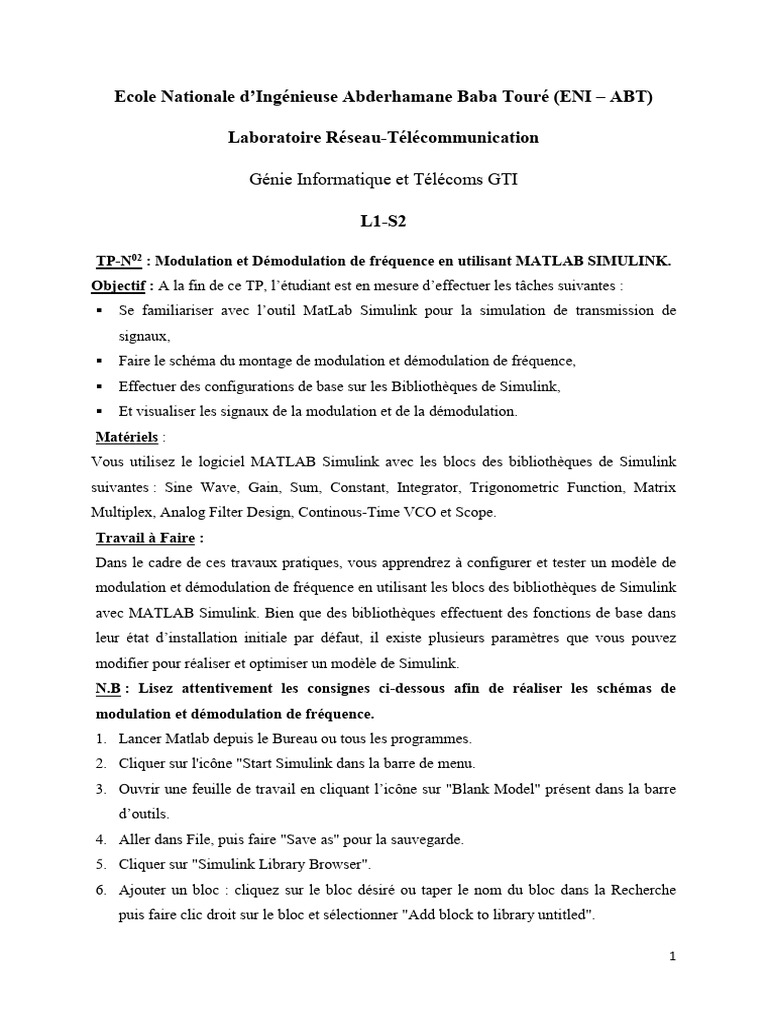

Ecole Nationale d’Ingénieuse Abderhamane Baba Touré (ENI – ABT)

Laboratoire Réseau-Télécommunication

Génie Informatique et Télécoms GTI

L1-S2

TP-N02 : Modulation et Démodulation de fréquence en utilisant MATLAB SIMULINK.

Objectif : A la fin de ce TP, l’étudiant est en mesure d’effectuer les tâches suivantes :
 Se familiariser avec l’outil MatLab Simulink pour la simulation de transmission de
signaux,
 Faire le schéma du montage de modulation et démodulation de fréquence,
 Effectuer des configurations de base sur les Bibliothèques de Simulink,
 Et visualiser les signaux de la modulation et de la démodulation.
Matériels :
Vous utilisez le logiciel MATLAB Simulink avec les blocs des bibliothèques de Simulink
suivantes : Sine Wave, Gain, Sum, Constant, Integrator, Trigonometric Function, Matrix
Multiplex, Analog Filter Design, Continous-Time VCO et Scope.
Travail à Faire :
Dans le cadre de ces travaux pratiques, vous apprendrez à configurer et tester un modèle de
modulation et démodulation de fréquence en utilisant les blocs des bibliothèques de Simulink
avec MATLAB Simulink. Bien que des bibliothèques effectuent des fonctions de base dans
leur état d’installation initiale par défaut, il existe plusieurs paramètres que vous pouvez
modifier pour réaliser et optimiser un modèle de Simulink.
N.B : Lisez attentivement les consignes ci-dessous afin de réaliser les schémas de
modulation et démodulation de fréquence.
1. Lancer Matlab depuis le Bureau ou tous les programmes.
2. Cliquer sur l'icône "Start Simulink dans la barre de menu.
3. Ouvrir une feuille de travail en cliquant l’icône sur "Blank Model" présent dans la barre
d’outils.
4. Aller dans File, puis faire "Save as" pour la sauvegarde.
5. Cliquer sur "Simulink Library Browser".
6. Ajouter un bloc : cliquez sur le bloc désiré ou taper le nom du bloc dans la Recherche
puis faire clic droit sur le bloc et sélectionner "Add block to library untitled".

1
7. Relier les blocs par des cliquer- glisser.
8. Pour redimensionner un bloc, cliquez dans un coin du bloc et déplacez la souris.
9. Pour paramétrer un bloc, double-cliquez (bouton de gauche) sur le bloc concerné ou
cliquez une fois sur le bouton de droite. Un menu apparaît où le champ "Parameters" est
alors accessible. Par cette deuxième méthode, vous pouvez également sélectionner la
rubrique "Properties" pour personnaliser le bloc.
 Première partie modulation de fréquence :

Les paramètres des blocs sont décrits ci-dessous :

 Dans les paramètres du Bloc « sine wave », vous changez les valeurs 1 de
« Freqquency(rad/sec) » à 2*pi*10 ; 0 de « Sample time » à 1/10000 puis cliquez sur
« Apply » et OK.
 Dans les paramètres du Bloc « Gain », vous changez la valeur 1 de « Gain » à 50 puis
cliquez sur « Apply » et OK.
 Dans les paramètres du Bloc « Constant », vous changez la valeur 1 de « Constant
Value » à 100 puis cliquez sur « Apply » et OK.
 Dans les paramètres du Bloc « Gain1 », vous changez la valeur 1 de « Gain » à 2*pi puis
cliquez sur « Apply » et OK.
 Dans les paramètres du Bloc « Trigonometric Function », vous changez « sin » de
« Function » à « cos » puis cliquez sur « Apply » et OK.
10. Ajustez le temps de simulation de 10 à 0.2 seconde pour observer les formes d'onde avec
précision.
11. Cliquer sur « Run » pour le lancement de la simulation et puis double cliquer sur
« Scope » pour la visualisation des signaux.

2
 Deuxième partie : démodulation de fréquence

Les paramètres des blocs sont décrits ci-dessous :

 Dans les paramètres du Bloc « Scope », vous changez la valeur 1 de « Number of input
ports » à 3 puis cliquez sur « Apply » et OK.
 Dans les paramètres du Bloc « sine wave », vous changez les valeurs 1 de
« Freqquency(rad/sec) » à 2*pi*10 ; 0 de « Sample time » à 1/10000 puis cliquez sur
« Apply » et OK.
 Dans les paramètres du Bloc « Gain », vous changez la valeur 1 de « Gain » à 50 puis
cliquez sur « Apply » et OK.
 Dans les paramètres du Bloc « Constant », vous changez la valeur 1 de « Constant
Value » à 100 puis cliquez sur « Apply » et OK.
 Dans les paramètres du Bloc « Gain1 », vous changez la valeur 1 de « Gain » à 2*pi puis
cliquez sur « Apply » et OK.
 Dans les paramètres du Bloc « Trigonometric Function », vous changez « sin » de
« Function » à « cos » puis cliquez sur « Apply » et OK.
 Dans les paramètres du Bloc « Analog Filter Design », vous changez les valeurs 3 de
« Filter order » à 3 ; 30 de « Passband edge frequency(rad/s) » à 2*pi*10 puis cliquez sur
« Apply » et OK.
 Dans les paramètres du Bloc « Signal démodulé », vous changez les valeurs 1 de « Input
sensitivity (Hz/V) » à 50 ; 0 de « Initial phase(rad) » à -1,6 puis cliquez sur « Apply » et
OK

3
10. Ajustez le temps de simulation de 10 à 0.2 seconde pour observer les formes d'onde avec
précision.
11. Cliquer sur « Run » pour le lancement de la simulation et puis double cliquer sur
« Scope » pour la visualisation des signaux.
Questionnaire
1. Quelle est la fréquence du signal porteur ?
2. Comment donner un titre et une légende au diagramme ?
3. Existe-t-il une relation la tension d’entrée et l’amplitude de la sortie ?
