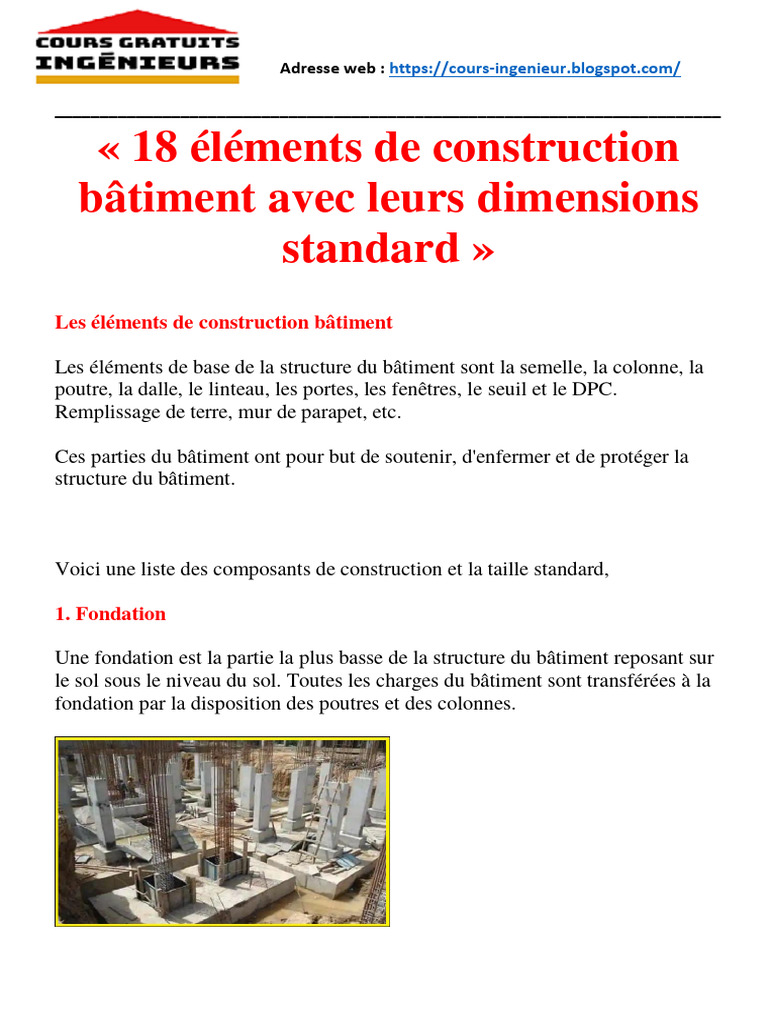

« 18 éléments de construction
bâtiment avec leurs dimensions
standard »
Les éléments de construction bâtiment
Les éléments de base de la structure du bâtiment sont la semelle, la colonne, la
poutre, la dalle, le linteau, les portes, les fenêtres, le seuil et le DPC.
Remplissage de terre, mur de parapet, etc.
Ces parties du bâtiment ont pour but de soutenir, d'enfermer et de protéger la
structure du bâtiment.
Voici une liste des composants de construction et la taille standard,
1. Fondation
Une fondation est la partie la plus basse de la structure du bâtiment reposant sur
le sol sous le niveau du sol. Toutes les charges du bâtiment sont transférées à la
fondation par la disposition des poutres et des colonnes.
Adresse web : [Link]
__________________________________________________________________________
Sa fonction principale est de répartir la charge uniformément et en toute sécurité
sur le sol.
Dans les structures à ossature, les semelles sont généralement utilisées comme
fondations pour supporter la charge structurelle du bâtiment.
Voici les différents types de fondations et de semelles utilisées dans la
construction :
1- Fondation superficielle
Semelle isolée
Semelle combinée
Fondation en bandes
Fondation radeau
2- Fondation profonde
Fondation sur pieux
Puits percés ou caissons
Dimensions standards
La taille et la profondeur de la fondation dépendent totalement de l’état
structurel et du sol du site. Il n'y a donc pas de recommandations de dimension
standard pour cela.
Mais, pour les petites structures comme les maisons en rangée, la profondeur de
la fondation doit être d'au moins 1,5 m du niveau du sol.
Adresse web : [Link]
__________________________________________________________________________
2. Niveau du socle
Le niveau du socle ou socle est le décalage créé entre le niveau du sol et la
superstructure. Il est réalisé en construisant un mur de briques du niveau du sol
au niveau de l’anneau du bâtiment.
Sa fonction principale est d'empêcher l’entrée d'humidité de la surface du sol
vers la superstructure du bâtiment.
Dimensions standards
La hauteur du socle de tout bâtiment doit être d'au moins 45 cm ou 3 pieds du
niveau du sol.
3. Remblai de terre
Un remblai de terre ou remblai de sol est réalisé entre le mur de plinthe. Il est
essentiel de remplir l'espace libre laissé entre le niveau du sol et le niveau du
socle.
Adresse web : [Link]
__________________________________________________________________________
Le remblai de terre doit être très bien compacté pour que le revêtement de sol ait
une surface de base suffisamment dure.
Dimensions standards :
La terre doit être remplie jusqu'au sommet du niveau de la plinthe. Différents
matériaux peuvent être utilisés comme remblai de terre comme le sol, les
agrégats grossiers, les déchets, la brique Bat, etc.
4. DPC (anti-humidité)
D PC est une couche de matériau imperméabilisant tel que l’asphalte ou le
ciment étanche au niveau du socle.
Les murs de la superstructure sont construits au-dessus de la couche DPC de
sorte qu'aucune humidité ne remonte de la surface du sol dans les murs.
En bref, le DPC empêche la remontée d'eau vers les superstructures.
Si l’humidité monte dans le mur de l’hypermarché, cela réduit la résistance des
murs et crée des conditions de vie malsaines.
En outre, cela a créé de nombreux défauts de peinture et de plâtre et, en fin de
compte, augmente les coûts d’entretien.
Adresse web : [Link]
__________________________________________________________________________
Dans le cas du socle, les poutres sont fournies au- dessus du niveau du sol. Le
DPC n'est pas requis. Parce que le socle lui-même fonctionne comme une
couche DPC pour limiter l'entrée d’humidité.
Dimensions standards
Généralement, le DPC est posé sur une construction en maçonnerie de briques
jusqu'au niveau du socle. Ainsi, la largeur du DPC est la même que la largeur du
mur de briques et l'épaisseur peut varier de 2,5 cm à 5 cm.
5. Revêtement de sol
Le revêtement de sol est un élément important de la maison. C'est celui qui a
donné un aspect attrayant et agréable à la maison. Le revêtement de sol est
fabriqué en posant des carreaux dessus.
Il existe différents types de revêtements de sol et de matériaux disponibles,
- Plancher en bois
- Revêtement de sol stratifié
- Sol en vinyl
- Revêtement de sol en porcelaine ou en céramique
- Revêtements de sol en pierre naturelle – marbre, granit, etc.
Dimensions standards
Le plancher est prévu au-dessus du sol rempli d'une base en béton de ciment
([Link]). Le revêtement de sol doit avoir une épaisseur et une résistance
suffisantes.
Adresse web : [Link]
__________________________________________________________________________
6. Murs
Les murs sont la composante verticale de toute structure. Il peut être construit
avec des pierres, des briques, des blocs de béton, etc. Différents types de liens
sont utilisés pour la construction des murs.
Les murs en briques sont essentiels pour délimiter la zone intérieure et protéger
du vent, du soleil, de la pluie, etc. Des portes et des fenêtres sont prévues dans
les murs pour la ventilation et l’accès au bâtiment.
Dimensions standards
Les murs peuvent être constitués de murs de briques simples ou de murs de
briques doubles. Le mur en brique simple à une épaisseur de 100 mm et le mur
en brique double a une épaisseur de 230 mm.
7. Colonne (Poteau)
Les colonnes sont des éléments verticaux construits pour supporter n'importe
quel cadre structurel. Charge provenant de la dalle, la poutre est transférée à la
colonne et la colonne transfère la charge à la semelle en toute sécurité. Les
structures des bâtiments peuvent avoir deux types de colonnes.
Colonnes architecturales et colonnes structurelles. Les colonnes architecturales
sont principalement utilisées pour augmenter l’apparence esthétique d'un
bâtiment tandis qu'une colonne structurelle prend la charge provenant de la dalle
au- dessus et la transfère en toute sécurité à la fondation.
Dimensions standards
Les colonnes peuvent avoir différentes tailles selon les exigences de charge
structurelle. Cependant, la dimension minimale de toute colonne structurelle est
limitée à 9" x 9" ou 225 mm x 225 mm.
Adresse web : [Link]
__________________________________________________________________________
8. Niveau de seuil
C'est le point de base de n'importe quelle fenêtre de la maison ou c'est un niveau
où les fenêtres sont placées. Le niveau du seuil est très important pour assurer
l’uniformité à tous les niveaux de fenêtre.
Un seuil est une hauteur qui garantit que la bonne quantité de lumière pénètre
dans la maison. Il fournit également un habitat facile pour regarder à l’extérieur
par la fenêtre sans aucune gêne. Il fournit une base solide pour l’installation de
fenêtres.
Dimensions standards :
Le niveau du seuil de toute maison doit être d'environ 3 pi ou 900 mm.
9. Linteau
Le linteau est construit en béton armé. Il est fourni au-dessus des ouvertures
murales comme les portes, les fenêtres, etc. Le linteau prend en fait la charge
venant sur les ouvertures des fenêtres et des portes.
Dans Sort, le linteau protège la porte et la fenêtre des charges excessives venant
d'en haut. Dans les bâtiments résidentiels, le linteau peut être construit à partir
de maçonnerie en béton ou en briques.
Dimensions standards
Adresse web : [Link]
__________________________________________________________________________
Généralement, la largeur du linteau est la même que la largeur du mur et
l’épaisseur est comprise entre 4" et 6". (10 cm et 15 cm)
10. Plafond
Le plafond n'est pas une pièce séparée, mais la face inférieure de n'importe
quelle dalle. Le plafond est la partie la plus importante de toute pièce car il peut
être décoré pour augmenter l’aspect esthétique. Le POP (Plâtre de Paris) est un
matériau utilisé pour la réalisation de faux plafonds.
C'est un endroit où l'on peut accrocher des objets décoratifs, des ventilateurs,
etc. pour augmenter la vue architecturale de la pièce.
Dimensions standards
La hauteur du plafond est maintenue entre 9' 6" et 10' 6". (Cela peut être plus ou
moins selon les besoins)
11. Auvent de fenêtre
Auvent de fenêtre construit au - dessus de la fenêtre et projetée à l’extérieur de
la façade de la fenêtre.
Adresse web : [Link]
__________________________________________________________________________
La principale fonction de la remise météo est de limiter l’entrée directe de l'eau
de pluie et de la lumière du soleil. Les auvents de fenêtre sont construits en
béton armé.
Dimensions standards
Longueur de l’auvent = Largeur de la fenêtre + 0,15 m d'appui des deux côtés
Largeur de l’auvent = 0,45 m à 0,60 m.
12. Poutres
Une poutre c’est un élément important de toute structure. La poutre est un
élément horizontal qui relie les colonnes (poteaux) des deux côtés.
Sa fonction principale est de prendre la charge de la structure supérieure et de la
transférer au poteau.
Généralement, la connexion poteau-poutre est appelée support direct tandis que
la connexion poutre-poutre est appelée support indirect.
Dans la plupart des cas, la poutre est supportée par deux colonnes (poteaux), et
la plus rarement utilisée est la poutre en porte-à-faux.
Dimensions standards
La dimension minimale du faisceau est de 9 po x 9 po (règle du pouce)
13. Toit ou dalle
Le toit est un élément structurel essentiel de la construction de toute structure,
qui offre une protection contre les facteurs environnementaux comme le soleil,
le vent et la pluie.
Adresse web : [Link]
__________________________________________________________________________
Généralement, tous les toits reposent sur des parois latérales et nécessitent un
ancrage afin que le vent et un autre impact mécanique ne puissent pas les
détruire.
Les toits peuvent avoir des formes différentes, mais les toits plats et en pente
sont plus populaires. Généralement, la plupart des toits sont construits à partir de
RCC, de dalles de pierre, de tuiles, etc.
Dimensions standards
Généralement, l'épaisseur de la dalle peut avoir une dimension minimale de 4" à
6" selon les exigences.
14. Portes
Les portes sont les principaux points d’entrée et de sortie de toute maison. Sans
portes, il n'y aura pas de sécurité dans la maison. Ce sont eux qui séparent une
pièce des autres.
Les portes ont une serrure à clé, nous pouvons donc verrouiller la maison en
verrouillant la porte et en sortant librement. Ils sont faits de matériaux solides
comme l’acier, le bois et le fer. Par conséquent, ils ne sont pas facilement
cassables.
Il existe différents types de portes utilisées dans la maison,
- Portes battantes
- Portes hollandaises
- Portes roulantes
- Portes pliantes
- Portes coulissantes
Adresse web : [Link]
__________________________________________________________________________
- Portes pivotantes
- Portes françaises
- Portes à panneaux
- Portes PVC
- Portes affleurantes.
Dimensions standards
La porte principale du salon, de la chambre, de la cuisine peut avoir une largeur
allant jusqu'à 2'6" à 3', et dans d'autres pièces comme la salle de bain, le W/C est
de 2' à 3’. La hauteur des portes est de presque 7' à chaque fois ou jusqu'au
niveau du linteau.
15. Fenêtres
Les fenêtres sont l'un des composants essentiels de toute maison ou bâtiment.
C'est celui qui permet à l'air frais et à la lumière d’entrer dans la maison. Sans la
fenêtre, la maison devient une chambre noire ou une prison.
Les fenêtres sont prévues au niveau du seuil et leur hauteur est prolongée
jusqu'au niveau du linteau. Il existe différents types de fenêtres utilisées dans les
maisons comme
- Fenêtres à guillotine simple
- Fenêtres cintrées
- Fenêtres à auvent
- Baies vitrées
- Fenêtres en arc
Adresse web : [Link]
__________________________________________________________________________
- Fenêtres à battants
- Fenêtres de jardin
- Fenêtres en blocs de verre
- Fenêtres à cercle rond
- Fenêtres de lucarne
- Fenêtres coulissantes
- Fenêtres à imposte
Dimensions standards
La largeur de l’ouverture de la fenêtre peut changer en fonction des besoins,
mais sa hauteur est généralement maintenue à 1,4 m du niveau du seuil ou
jusqu'au bas du linteau.
16. Mur de parapet
C'est un mur de faible hauteur construit le long du bord du toit, de la terrasse, de
la passerelle, du balcon, etc.
Les murs de parapet peuvent être construits en utilisant différents matériaux
comme le béton de ciment armé, l'acier, l’aluminium, le verre, etc. Il est
généralement construit avec un seul mur de briques.
Dimensions standards :
La hauteur du mur du parapet est de 3 pi ou 0,90 m.
Adresse web : [Link]
__________________________________________________________________________
17. Étanchéité sur la terrasse
Le cours étanche à l’humidité est la couche protectrice pour limiter le
mouvement de l'humidité et de l'eau à travers la dalle du toit.
Pour le DPC sur le toit, des matériaux flexibles sont utilisés qui fournissent un
nombre moindre de joints comme le mastic, l'asphalte, les feutres de bitume, les
feuilles de plastique, etc.
18. Chaperon
Le chaperon est une structure qui est construite au- dessus des murs d'enceinte et
des murs de parapet, etc. pour protéger l'eau de pluie stockée directement sur les
murs de maçonnerie en briques.
La fonction principale des chaperons est d’évacuer l’eau de pluie pendant la
saison des pluies et d'améliorer l'esthétique de la structure / du mur.
…………………………………………………………………………..
Très important :
Pour plus de documentation gratuite, nous vous invitons à rejoindre
notre nouveau groupe Facebook : Livres et documents Génie Civil,
Travaux Publics, VRD, TOPO et Architecture
[Link]
Et d’abonnez dans notre site :
[Link]
