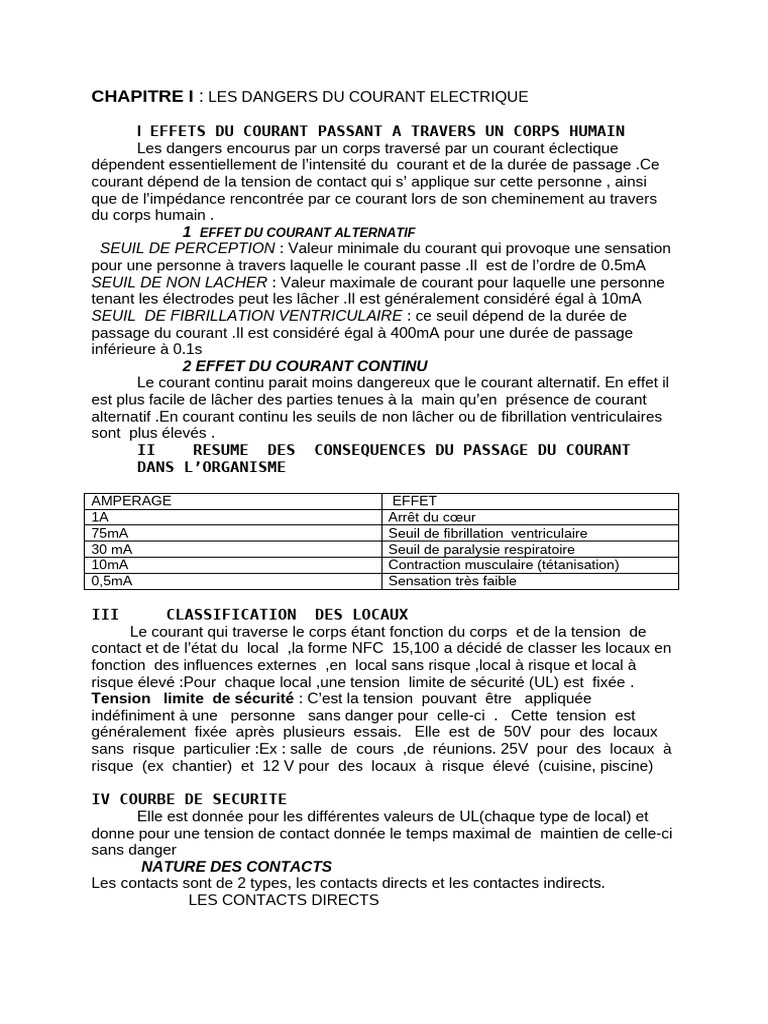

CHAPITRE I : LES DANGERS DU COURANT ELECTRIQUE
I EFFETS DU COURANT PASSANT A TRAVERS UN CORPS HUMAIN
Les dangers encourus par un corps traversé par un courant éclectique
dépendent essentiellement de l’intensité du courant et de la durée de passage .Ce
courant dépend de la tension de contact qui s’ applique sur cette personne , ainsi
que de l’impédance rencontrée par ce courant lors de son cheminement au travers
du corps humain .
1 EFFET DU COURANT ALTERNATIF
SEUIL DE PERCEPTION : Valeur minimale du courant qui provoque une sensation
pour une personne à travers laquelle le courant passe .Il est de l’ordre de 0.5mA
SEUIL DE NON LACHER : Valeur maximale de courant pour laquelle une personne
tenant les électrodes peut les lâcher .Il est généralement considéré égal à 10mA
SEUIL DE FIBRILLATION VENTRICULAIRE : ce seuil dépend de la durée de
passage du courant .Il est considéré égal à 400mA pour une durée de passage
inférieure à 0.1s
2 EFFET DU COURANT CONTINU
Le courant continu parait moins dangereux que le courant alternatif. En effet il
est plus facile de lâcher des parties tenues à la main qu’en présence de courant
alternatif .En courant continu les seuils de non lâcher ou de fibrillation ventriculaires
sont plus élevés .
II RESUME DES CONSEQUENCES DU PASSAGE DU COURANT
DANS L’ORGANISME
AMPERAGE EFFET
1A Arrêt du cœur
75mA Seuil de fibrillation ventriculaire
30 mA Seuil de paralysie respiratoire
10mA Contraction musculaire (tétanisation)
0,5mA Sensation très faible
III CLASSIFICATION DES LOCAUX
Le courant qui traverse le corps étant fonction du corps et de la tension de
contact et de l’état du local ,la forme NFC 15,100 a décidé de classer les locaux en
fonction des influences externes ,en local sans risque ,local à risque et local à
risque élevé :Pour chaque local ,une tension limite de sécurité (UL) est fixée .
Tension limite de sécurité : C’est la tension pouvant être appliquée
indéfiniment à une personne sans danger pour celle-ci . Cette tension est
généralement fixée après plusieurs essais. Elle est de 50V pour des locaux
sans risque particulier :Ex : salle de cours ,de réunions. 25V pour des locaux à
risque (ex chantier) et 12 V pour des locaux à risque élevé (cuisine, piscine)
IV COURBE DE SECURITE
Elle est donnée pour les différentes valeurs de UL(chaque type de local) et
donne pour une tension de contact donnée le temps maximal de maintien de celle-ci
sans danger
NATURE DES CONTACTS
Les contacts sont de 2 types, les contacts directs et les contactes indirects.
LES CONTACTS DIRECTS
C’est un contact avec les parties actives des matériels informatiques
(conducteurs ou pièces sous tension)
PROTECTION CONTRE LES CONTACTS DIRECTS
1) Emploi de la très basse tension TBTS La très basse tension de sécurité
TBTS s’utilise lorsque le risque est très élevé(piscines, salles d’eaux, etc. )
Cette mesure consiste à alimenter des circuits sous très basse tension
fournie par un transformateur de sécurité ,conforme à la NF C52-742 ou
présentant une sécurité équivalente (écran métallique , entre primaire et
secondaire , relié à la terre )de tension secondaire <50V
Trois autres conditions essentielles doivent être respectées pour considérer
cette mesure comme satisfaisant à la protection contre les contacts
indirects :
Aucune partie active du réseau TBTS ne doit être reliée à la terre ;
Les masses des matériels électriques alimenté en TBTS ne doivent
être reliées ni à la terre ,ni à des masses d’autres circuits , ni à des
éléments conducteurs ;Les parties actives de circuits TBTS et d’autres
circuits alimentés en tensions plus élevée doivent présenter entre eux une
séparation au moins équivalente à celle existant entre enroulements
primaire et secondaire d’un transformateur de sécurité (double isolation ).
Il résulte des mesures précédentes que :
Les circuits TBTS doivent emprunter des canalisations distinctes , à moins
d’utiliser des câbles multipolaires (ou conducteurs isolés sous conduits
isolants) prévus pour une tension au moins égale à la plus élevée des
autres circuits .
Les socles de prises de courant ne doivent pas comporter de contact de
terre. Ces socles et les fiches correspondantes doivent être d’un type
spécial pour éviter toute connexion avec celle de circuits de tension plus
élevée
NOTE : Dans les condition normales lorsque la tension est inférieure à 25v,
cette mesure est considérée comme assurant également la protection contre
les contacts directs.
2) EMPLOI DE TRES BASSES TENSIONS TBTP La très basse tension
de protection TBTP convient pour la protection contre contacts indirects
seulement.
Elle répond aux mêmes conditions que la TBTS, mais un point du circuit est
raccordé à la terre.
3) SEPARATION ELECTRIQUE DES CIRCUITS
La séparation électrique des circuits convient à des circuits de longueur
limitée et d’un bon niveau d’ isolement .
Cette mesure consiste à alimenter un circuit au moyen d’un transformateur
de séparation . (par exemple 230/230 v ) ou d’un transformateur présentant
entre enroulements primaire secondaire une séparation de sécurité
équivalente (présence d’un écran en particulier ). Le transformateur doit
être de classe 2. L’objectif est de n’offrir en cas de défaut d’isolement ,
aucun chemin de retour possible au courant .
Pour cela , les 3 conditions suivantes sont nécessaires :
- Le circuit séparé ne doit avoir aucun point relié à la terre(conducteurs actifs et
masses isolées de la terre).Le circuit séparé est de faible étendue afin d’éviter
le retour du courant par capacités réparties des câbles .
- Bon isolement des circuits et des récepteurs , pouvant se vérifier par un
Examen visuel . Ces conditions font que cette mesure est en général limitée à
son seul récepteur .Dans le cas où plusieurs récepteurs sont alimentés par une
seule source de séparation, il faut respecter en plus les prescriptions suivantes :
- Les masses de ces récepteurs doivent être reliées entre elles par un conducteur de
protection non relié à la terre.
- Les socles de prises de courant doivent être minis d’un contact de terre (servant à
l’interconnexion des masses).
En cas de deux défauts d’isolement simultanés, un dispositif de protection doit
assurer la coupure dans les mêmes conditions que celles définies pour un régime IT.
PROTECTION CONTRE LES CONTACTS INDIRECTS
Les mesures se résument en protection sans coupures d’alimentation (protection
contre les contacts directs) et protection avec coupure d’alimentation (voire régimes
de neutre)
CHAPITRE II : LES PRISES DE TERRE_ LIAISON EQUIPOTENTIELLE
I GENERALITES
LES MASSES :
Ce sont les parties conductrices accessibles d'un matériel électrique
susceptibles d'être mises sous tension en cas de défaut.
LE CONDUCTEUR DE PROTECTION PE :
C'est un conducteur de couleur VERT/JAUNE dont la fonction est de
relier toutes les masses métalliques des appareils à la terre. En cas de
défaut, il permet de canaliser le courant électrique provoqué par le
défaut.
disposition du conducteur de protection PE :
Afin d'éviter la multiplication des prises de terre, on ramène les
conducteurs de protection au tableau de distribution.
Ils sont reliés ensuite à la terre par l'intermédiaire d'un piquet de terre ou
autres. Le conducteur de protection n'est pas distribué par le fournisseur
d'énergie
LA TERRE :
La terre peut être considérée comme un milieu conducteur . Sa
résistance dépend de la nature du milieu ( terre argileuse, roche
granitique, etc... ).
LA PRISE DE TERRE :
C'est l'endroit ou le conducteur de protection PE de l'installation
électrique est relié à la terre .
Physiquement il s'agit généralement d'un conducteur enterré ou d'un
piquet métallique planté dans la terre.
Cependant, l'utilisation d'un piquet de terre ( ou autre ) pour la mise à la
terre ne permet pas de réaliser un contact parfait entre ce piquet et la
terre. En effet, il existe une résistance de contact, non négligeable, qui
peut atteindre quelques dizaines, voire quelques centaines d'Ohms . On
l'appelle la RESISTANCE DE PRISE DE TERRE.
On la symbolise par une résistance fictive.
Il est impératif de prendre en compte l'existence de cette résistance de
prise de terre dans l'étude des différents défauts. C'est pour cette raison,
que les croquis la prendront en compte sous forme d'une résistance
[Link] est vrai pour la résistance de prise de terre du neutre ( au
niveau du poste de transformation ) et du PE ( au niveau de
l'habitation ).
II PRISES DE TERRE
La resistance de terre doit etre la plus faible possible
CHAPITRE III : LES PROTECTIONS
Les défauts survenant dans une installation domestique sont soit des surintensités, des
surtensions, des baisses de tension ou des défauts d’isolement. Selon le type de défaut, des
disjoncteurs, des fusibles, des parafoudres assurent la protection. Le disjoncteur différentiel
celui recommandé pour les locaux domestiques assure la protection en courant et la protection
contre les défauts d’isolement lorsqu’il est associé à une prise de terre de valeur appropriée.
I DISJONCTEUR DIFFERENTIEL
Il est composé d’un circuit magnetique en forme de tord ,de 2 enroulements primaire
et d’un enroulement secondaire asocié à un relais de declanchement
FONCTIONNEMENT :
- Absence de defo disolement. Le courant dan le neutre est egale au courant dan la phase . les
2 enroulement primaire créé un flux total (flux t = flux n + flux p)
- Présence de defaut disolement. Le courant In devient différent du courant Ip . les 2
enroulements primaires créent un flux total (flux t = flux n =flux p dif 0) cette différence de
flu qui va circuler dans les circuits magnetiques va induire dans l’enroulement secondaire
une force electromotrice € qui va provoquer le declanchement du disjoncteur.
CHAPITRE III : LES PRISES DE COURANT , LES FOYERS LUMINEUX
I PRISES DE COURANT
II INTERRUPTEURS
III ECLAIRAGE
L’Installation doit comporter au moins deux circuits d’éclairage.
IV DISPOSITIONS DIVERSES
CHAPITRE IV : SALLE DE DOUCHE
CHAPITRE V : SYMBOLISATION EN ELECTRICITE BATIMENT
