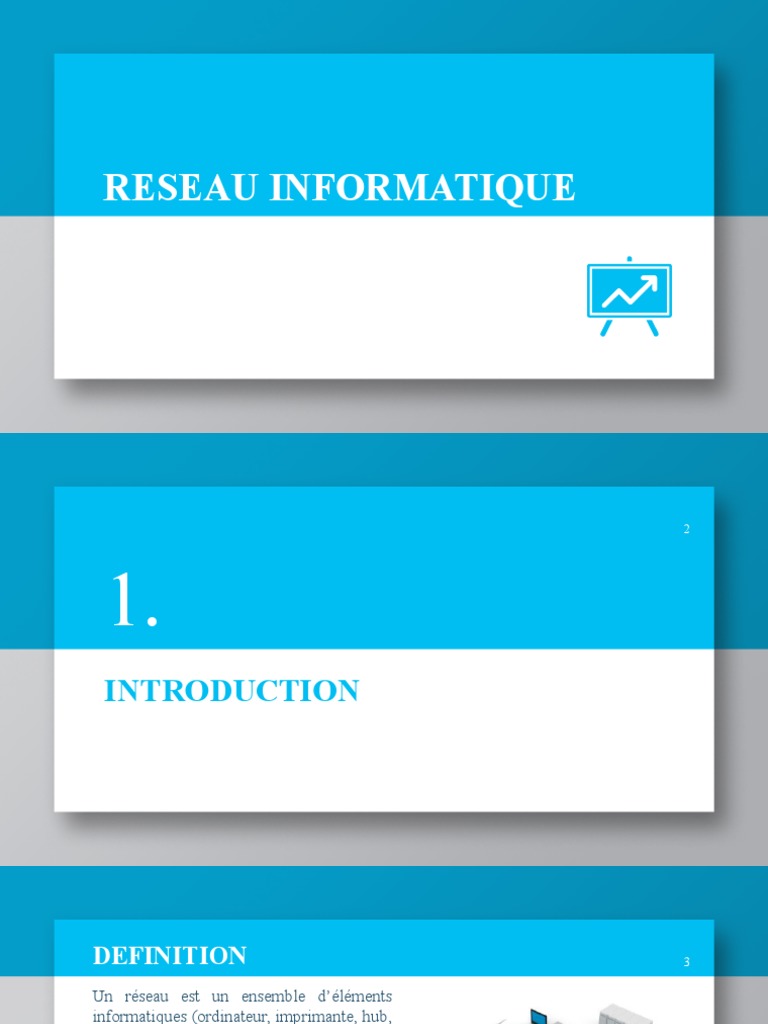

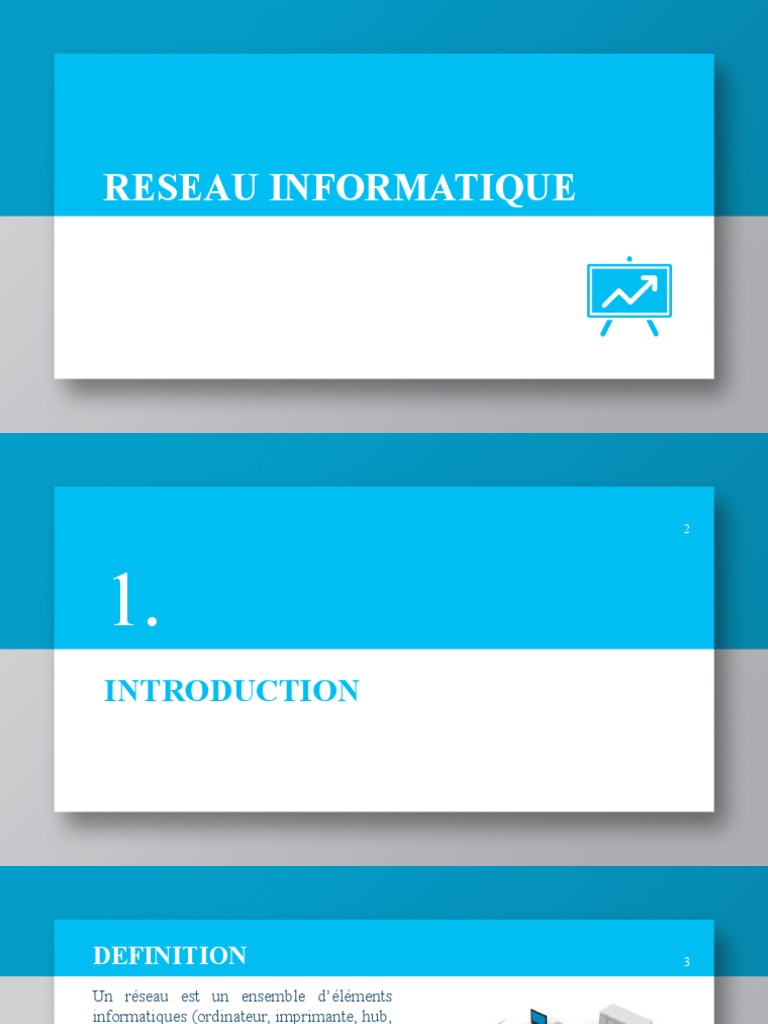

RESEAU INFORMATIQUE

1.
INTRODUCTION
DEFINITION 3

Un réseau est un ensemble d’éléments

informatiques (ordinateur, imprimante, hub,
modem..) connectés les uns aux autres.
 La connexion entre ces éléments peut se
faire de manière physique (connexion
filaire avec prise Ethernet),
 via des ondes radio (connexion sans fil,
wifi).
 OBJECTIF 4

Le partage de ressources La Fiabilité

Rendre accessible à une communauté Permettre le fonctionnement même en
d'utilisateurs des programmes, des cas de problèmes matériels
données et des équipements (sauvegardes, duplication ...). Penser
informatiques indépendamment de leur aux applications militaires, bancaires,
localisation au contrôle des centrales nucléaires ou
aérien...
OBJECTIF 5

La réduction des coûts

 Les petits ordinateurs (PC par ex.) ont un meilleur rapport prix/performances
que les gros Aujourd'hui, nous trouvons surtout des architectures C/S plus
économique, plus souple et permettant un déploiement incrémental aisé
 Un réseau est aussi une infrastructure de communication permettant le travail
collaboratif et/ou les échanges entre personnes géographiquement séparées.
HISTORIQUE 6

Avant 1950 : Utilisation des disquettes comme Le seul moyen d'échanger

des données

LES RECHERCHES:
 Juillet 1961 : Leonard Kleinrock du MIT publie une première théorie sur
l'utilisation de la commutation de paquets pour transférer des données.
HISTORIQUE 7

 Octobre 1962 : Le docteur J.C.R. Licklider du MIT est nommé à l'ARPA

pour diriger les recherches pour une meilleure utilisation militaire de
l'informatique.
 1967: Lancement du projet ARPAnet (Advanced Research Projects Agency
Network.) par DoD
 21 novembre 1969: Le premier lien ARPANET établi entre l'Université de
Californie à Los Angeles et le Sanford Research Institute.
HISTORIQUE 8

 5 décembre 1969: ajout de l'Université d'Utah et l'Université de Californie à

Santa Barbara Octobre 1972 : la première démonstration officielle Arpanet

 1974 : TCP/IP (Transmission Control Protocol/Internet Protocol) élaboré par Vint

Cerf et Robert Kahn

 1975 : Naissance de Ethernet a l’Université de Hawaï

HISTORIQUE 9

 1977: Création de OSI (Open Systèmes Interconnection) par ISO

(International Organization for Standardization) et IUT-T (International
Telecommunication Union) [CCITT Comité Consultatif International
Téléphonique et Télégraphique
 1983 : (MILNET) est isolée, ARPANET deviens civil, et la
standardisation de Ethernet Années 1990 : la naissance d'Internet tel que
nous le connaissons aujourd'hui (World Wide Web)
 10

2.
TYPE DES RESEAU
A- AVEC FIL 11
B- SANS FIL 12
AVEC FIL
AVEC FIL 14

 Un réseau local (LAN : Local Area Network)

Peut s'étendre de quelques mètres à quelques kilomètres et correspond au
réseau d'une entreprise. Il peut se développer sur plusieurs bâtiments et
permet de satisfaire tous les besoins internes de cette entreprise.
AVEC FIL 15

 Un réseau métropolitain (MAN : Metropolitan Area

Network)
Interconnecte plusieurs lieux situés dans une même ville par exemple les
différents sites d'une université ou d'une administration, chacun possédant
son propre réseau local
AVEC FIL 16

 Un réseau étendu (WAN : Wide Area Network)

Permet de communiquer à l'échelle d'un pays ou de la planète
entière, les infrastructures physiques pouvant être terrestres ou
spatiales à l'aide de satellites de télécommunications.
SANS FIL
 SANS FIL 18

Un réseau personnel sans fil(WPAN : Wireless Personal Area

Network)
Concerne les réseaux sans fil d'une faible portée : de l'ordre de quelques
dizaines mètres. Ce type de réseau sert généralement à relier des
périphériques(imprimante, téléphone portable, appareils domestiques, ...) .
Il existe plusieurs technologies utilisées pour les WPAN :
SANS FIL 19

 La principale technologie WPAN est la technologie Bluetooth

 HomeRF (pour Home Radio Frequency)

 Les liaisons infrarouges

SANS FIL 20

Un réseau local sans fil (WLAN : Wireless Local Area Network)

C’est un réseau permettant de couvrir l'équivalent d'un réseau local
d'entreprise, soit une portée d'environ une centaine de mètres. Il existe
plusieurs technologies concurrentes :
 Le Wifi soutenu par l'alliance WECA (Wireless Ethernet
Compatibility Alliance)
 hiperLAN2 (HIgh Performance Radio LAN 2.0),
 SANS FIL 21

Un réseaux métropolitains sans fils (WMAN :

Wireless Metropolitan Area Network )
C’est un réseau métropolitain sans fils (WMAN pour Wireless Metropolitan
Area Network),est connu sous le nom de Boucle Locale Radio (BLR), ce
qui destine principalement cette technologie aux opérateurs de
télécommunication.
 SANS FIL 22

Un réseau étendu sans fil (WWAN : Wireless Wide Area

Network)
est également connu sous le nom de réseau cellulaire mobile. Il s'agit des
réseaux sans fil les plus répandus puisque tous les téléphones mobiles sont
connectés à un réseau étendu sans fil. Les principales technologies sont les
suivantes :
 SANS FIL 23

 GSM (Global System for Mobile Communication ou en français Groupe

Spécial Mobile)
 GPRS(General Packet Radio Service)
 UMTS (Universal Mobile Telecommunication System).
 Wimax (Worldwide Interoperability for Microwave Accessstandard). .
 24

3.
LES EQUIPEMENT RESEAUX
LES EQUIPEMENT RESEAUX 25

1-Carte réseau 5-Commutateur ou Switch

2-Les câbles 6-Routeur

3-La fibre optique 7-Passerelle (en Anglais Gateway)

4-Le faisceau hertzien 8-Multiplexeur

 1-CARTE RÉSEAU 26

Constitue l’interface entre l’ordinateur et le câble du réseau. La fonction

d’une carte réseau est de préparer, d’envoyer et de contrôler les données sur
le réseau.
La carte réseau possède généralement deux témoins lumineux (LEDs) :
 La LED verte correspond à l’alimentation de la carte
1-CARTE RÉSEAU 27

 La LED orange ou rouge indique une activité du réseau (envoi ou

réception de données). Chaque carte dispose d’une adresse unique,
appelée adresse MAC, affectée par le constructeur de la carte, ce qui
lui permet d’être identifiée de façon unique dans le monde parmi toutes
les autres cartes réseau
1-CARTE RÉSEAU 28
 2-LES CÂBLES 29

Pour relier les diverses entités d’un réseau, plusieurs supports physiques de
transmission de données peuvent être utilisés. Une de ces possibilités est
l’utilisation de câbles. Il existe de nombreux types de câbles, mais on
distingue généralement :
 Le câble de type coaxial,
 La double paire torsadée, La fibre optique
 2-LES CÂBLES 30

Le câble coaxial est très utilisé pour relier les antennes TV de type râteau ou
les paraboles satellite à un boîtier décodeur ou à un téléviseur. Il sert
également aux réseaux câblés pour acheminer la télévision ou Internet, mais
aussi en connectique pour les équipements audio et vidéo. le câble coaxial
est remplacé par la fibre optique, en particulier pour les liaisons qui
excèdent 1 kilomètre.
 2-LES CÂBLES 31

Une paire torsadée est une ligne de transmission formée de deux fils

conducteurs enroulés en hélice l’un autour de l’autre.
 3-LA FIBRE OPTIQUE 32

C’est un fil en verre ou en plastique très fin qui a la propriété d’être

un conducteur de la lumière et sert dans la transmission de données et de
lumière. Elle offre un débit d’information nettement supérieur à celui
des câbles coaxiaux et peut servir de support à un réseau « large bande » par
lequel transitent aussi bien la télévision, le téléphone, la visioconférence ou
les données informatiques.
3-LA FIBRE OPTIQUE 33
 4-LE FAISCEAU HERTZIEN 34

Un faisceau hertzien (FH), aussi appelé bond hertzien, est

un système de transmission de signaux radio établi entre deux sites
géographiques fixes. Les faisceaux hertziens peuvent couvrir de vastes
distances allant de quelques mètres à environ 150 km.
Cependant, cette technologie fait face à plusieurs défis devant être adressés
pour assurer un service de qualité :
4-LE FAISCEAU HERTZIEN 35

 Réussir à transporter plus dans un plus petit canal afin de gérer la

ressource radio de façon optimale.
 Pour éviter les coupures, prendre en compte des caractéristiques du
milieu atmosphérique traversé telles que la pluie, les orages…
 Intégrer des volumes de débits devenant de plus en plus importants
(3G, 4G, 5G,…etc)
4-LE FAISCEAU HERTZIEN 36
4- LES DIFFÉRENCES ENTRE LES RÉSEAUX MOBILES 37

Le réseau GSM 2G Le réseau GPRS 2,5G

Ce réseau, également appelé GSM pour Signifiant General Packet Radio Service, ce
Global System for Mobile réseau est aussi appelé 2,5G car il est situé entre
Communications ne permet que la génération 2G et la 3G. Il est possible, avec
d'échanger par voix. Cette norme celui-ci, d'échanger des données (SMS, data,
numérique a été créée en 1982, il y a appels…) avec un débit théorique maximal de
donc presque quarante ans. 171,2 Kb/s par seconde.
4- LES DIFFÉRENCES ENTRE LES RÉSEAUX MOBILES
Le réseau EDGE 2,75G
Plus communément appelé EDGE pour
Enhanced Data Rates for GSM
Evolution, le débit peut ici atteindre les
384 Kb/s par seconde. Cette norme est
évoquée comme une “pré-3G”.
38
Le réseau 3G
La troisième génération de normes de
téléphonie mobile (UMTS) propose
d'échanger à 1,9 Mégabits par seconde, soit
environ 5 fois plus rapidement que la
génération précédente.
4- LES DIFFÉRENCES ENTRE LES RÉSEAUX MOBILES 39

Le réseau 3G+ Le réseau H+

Appelée HSDPA, la 3G+ permet de
monter le débit d'échange de données
théorique à 14,4 Mb/s, soit tout de même
7,5 fois plus que la 3G initiale.
Ce réseau est également appelé Dual Carrier
ou HSPA+. Dans ce cas précis, le débit est
de 42 Mb/s. Il s'agit d'un réseau approchant
de la 4G, bien que le débit reste plus de
deux fois inférieur
4- LES DIFFÉRENCES ENTRE LES RÉSEAUX MOBILES
Le réseau 4G
Avec la quatrième génération (4G LTE),
l'échange de données peut dépasser les 100
Mégabits par seconde, si ce n'est plus, et
ainsi atteindre le très haut débit mobile. En
réalité, la bande passante s'avère toutefois
partagée entre les utilisateurs. Moins il y a
d'utilisateurs utilisant le réseau et plus le
débit est donc élevé.
40
Le réseau 4G+
La 4G+, aussi nommée 4G LTE Advanced,
propose un débit bien plus rapide que la 4G
classique. Alors que la 4G propose un débit
théorique compris entre 100 et 150 Mb/s, la
4G+ fait aujourd'hui plus de deux fois
mieux, soit 200 à 300 Mégabits par seconde
de débit théorique au minimum
4- LES DIFFÉRENCES ENTRE LES RÉSEAUX MOBILES 41

Le réseau 4G+ UHD, l'Ultra Haut Débit Mobile

Le réseau 4G+ UHD pour Ultra Haut Débit Mobile (ou 4G++) offre un débit au minimum 3
fois plus rapide que la 4G classique que l'on connait. En pratique, les opérateurs s'appuient sur
plusieurs bandes de fréquences, à savoir trois et parfois quatre, qu'ils cumulent pour pouvoir
proposer davantage de bande passante. Les smartphones ont commencé à proposer une
compatibilité avec la 4G+ UHD à partir des générations suivantes : Galaxy S7 et S7 Edge chez
Samsung, iPhone 7 et iPhone 7 Plus pour Apple, ainsi que le Sony Xperia XZ et le Huawei
Mate 9
4- LES DIFFÉRENCES ENTRE LES RÉSEAUX MOBILES 42

La 5G : le réseau mobile de cinquième génération

La date de commercialisation espérée pour la 5G est fixée aux alentours de 2020. Cette
cinquième génération ambitionne de répondre à la problématique de l'essor des smartphones et
nouveaux objets communicants connectés en réseau. Très gourmands en data internet, ils
nécessitent une très bonne connexion pour être efficaces et ne pas encombrer le réseau
5-COMMUTATEUR OU SWITCH 43

Le commutateur est une variante du pont. On appelle parfois pont multi port. Il
possède des acheminements sélectifs des informations vers certaines machines du
réseau en utilisant les adressages correspondants
5-COMMUTATEUR OU SWITCH 44
6-ROUTEUR 45

Le routeur est un équipement qui intervient au niveau 3 du modèle OSI, il intervient

surtout dans la régulation du trafic dans les grands réseaux. Il analyse et peut prendre
des décisions (c’est un équipement intelligent).
 Le routeur est intelligent parce qu’il est doté:
 D’une mémoire
 D’un programme (algorithme)
 Logiciel d’exploitation.
7-PASSERELLE (EN ANGLAIS GATEWAY) 46

Une passerelle est un équipement électronique qui sert à interconnecter deux réseaux
d’autorité différente. Les deux réseaux peuvent utilisés des protocoles différentes.
Par exemple : un réseau local et le réseau Internet.
8-MULTIPLEXEUR 47

Est un équipement réseau qui permet de concentrer les informations venant de

plusieurs lignes d’entrée vers une ligne de sortie.
8-MULTIPLEXEUR 48
 49

4.
ROUTAGE IP
1-ADRESSAGE IP 50

Définition
une adresse IP est une adresse 32 bits notée sous forme de 4 nombres décimaux séparés par des
points. On distingue en fait deux parties dans l'adresse IP :
• Une partie désignant le réseau (on l'appelle netID)
• Une partie désignant les hôtes (on l'appelle host-ID)
Exemple
1-ADRESSAGE IP 51

Les classes d’adresse

Les adresses IP des matériels composants un réseau sont globalement
subdivisées en 3 classes.
2-ROUTAGE 52

Définition
Le routage réseau est le processus de sélection d'un chemin à travers un ou plusieurs
réseaux.
2-ROUTAGE 53
2-ROUTAGE 54

Type de routage
a- routage statique
Le routage statique consiste à entrer manuellement les informations dans la table de routage.

b- routage dynamique
utilise des protocoles de routage pour assimiler
dynamiquement de nouvelles informations sur le routage.
2-ROUTAGE 55

Protocoles de routage
RIP : Routing Information Protocol
IGRP : Interior Gateway Routing Protocol
EIGRP : Enhanced Interior Gateway Routing Protocol.
OSPF : Open Shortest Path First
 56

THE END
