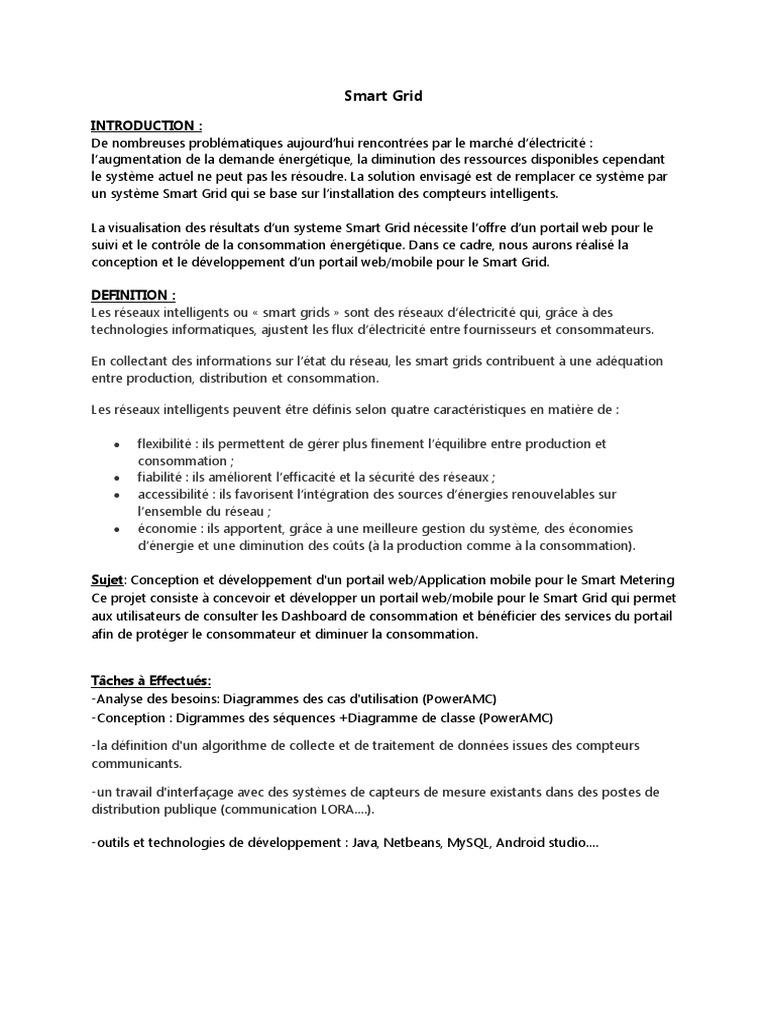

Smart Grid

INTRODUCTION :
De nombreuses problématiques aujourd’hui rencontrées par le marché d’électricité :
l’augmentation de la demande énergétique, la diminution des ressources disponibles cependant
le système actuel ne peut pas les résoudre. La solution envisagé est de remplacer ce système par
un système Smart Grid qui se base sur l’installation des compteurs intelligents.

La visualisation des résultats d’un systeme Smart Grid nécessite l’offre d’un portail web pour le
suivi et le contrôle de la consommation énergétique. Dans ce cadre, nous aurons réalisé la
conception et le développement d’un portail web/mobile pour le Smart Grid.

DEFINITION :
Les réseaux intelligents ou « smart grids » sont des réseaux d’électricité qui, grâce à des
technologies informatiques, ajustent les flux d’électricité entre fournisseurs et consommateurs.

En collectant des informations sur l’état du réseau, les smart grids contribuent à une adéquation
entre production, distribution et consommation.

Les réseaux intelligents peuvent être définis selon quatre caractéristiques en matière de :

 flexibilité : ils permettent de gérer plus finement l’équilibre entre production et

consommation ;
 fiabilité : ils améliorent l’efficacité et la sécurité des réseaux ;
 accessibilité : ils favorisent l’intégration des sources d’énergies renouvelables sur
l’ensemble du réseau ;
 économie : ils apportent, grâce à une meilleure gestion du système, des économies
d’énergie et une diminution des coûts (à la production comme à la consommation).

Sujet: Conception et développement d'un portail web/Application mobile pour le Smart Metering
Ce projet consiste à concevoir et développer un portail web/mobile pour le Smart Grid qui permet
aux utilisateurs de consulter les Dashboard de consommation et bénéficier des services du portail
afin de protéger le consommateur et diminuer la consommation.

Tâches à Effectués:
-Analyse des besoins: Diagrammes des cas d'utilisation (PowerAMC)
-Conception : Digrammes des séquences +Diagramme de classe (PowerAMC)

-la définition d'un algorithme de collecte et de traitement de données issues des compteurs
communicants.

-un travail d'interfaçage avec des systèmes de capteurs de mesure existants dans des postes de
distribution publique (communication LORA….).

-outils et technologies de développement : Java, Netbeans, MySQL, Android studio….

Environnement des Smart Grids

Pour découvrir l’environnement des Smart Grids on a besoin de connaître le système du

Smart Metering et les technologies des communications utilisées dans ce système.

La figure ci-dessous montre les composants de ce système. En fait les Smarts Meters
communiquent entre eux et transforment le réseau électrique en un système d’information
complexe ce qu’on appelle Smart Grid.

Dans les lignes suivantes, nous avons étudié cette transformation du réseau Comme le
montre le schéma, on trouve qu’il y a des concentrateurs qui communiquent avec les Smarts
Meters et permettent le codage des données sous forme numérique.

Dans cette étape nous avons défini Advenced Metering Infrastructure (AMI) qui forme
l’ensemble des Smarts Meters et les communications et l’équipement de traitement de
données. Puis la collecte des données va être reçue par les Head-End System qui sont à la
fois des systèmes matériels et logiciels qui effectuent une certaine validation avant de passer
cette collecte de données au système Meter Data Manegement (MDM) qui assure
l’opération de la validation, d’estimation et d’édition. Et enfin nous trouvons Enterprise
Integration Bus qui facilite l’intégration d’un système du plusieurs logiciels.

Un autre intervenant dans ce système c’est Energy Gateway . Energy Gateway est l’interface
entre l’utilité du contrôle du Smart Grid et l’énergie consommée dans la maison.

Smart Energy Gateway permet :

 Le contrôle d’activation/désactivation des applications HAN.
 La collecte en temps réel de la consommation d’énergie à partir des Smart Meter.
 La génération des Dashboard pour avoir des commentaires sur la consommation.
 Fournir un lien pour Wide Area Network (WAN) permettant le control à distance.
Technologies de communication

Après avoir étudié le système des Smarts Meters, nous allons souligner les technologies de
communication utilisées que nous pouvons les arranger en 3 classes représentées par le
schéma ci-dessous :

 Home Area Network est un réseau domicile d’interconnexion des appareils du

chauffage / refroidissement, cuisine, éclairage, lavage et séchage qui deviennent
intelligentes pour mieux gérer la consommation d’énergie
 Field Area Network (FAN) basé sur la plateforme des routeurs CISCO qui assure la
communication et l’intégration des plusieurs applications, dans la figure nous avons
des différents types de routeurs comme CGR1220 (Connected Grille Routeur) pour le
déploiement intérieur du réseau et CGR1240 pour le déploiement extérieur du réseau.
 Wide Area Network assure la surveillance, le contrôle et la protection des applications
et permet la communication au réseau intelligent (FAN /WAN).
