Institut Supérieur d'Informatique et de Multimédia de Gabès LFEC3

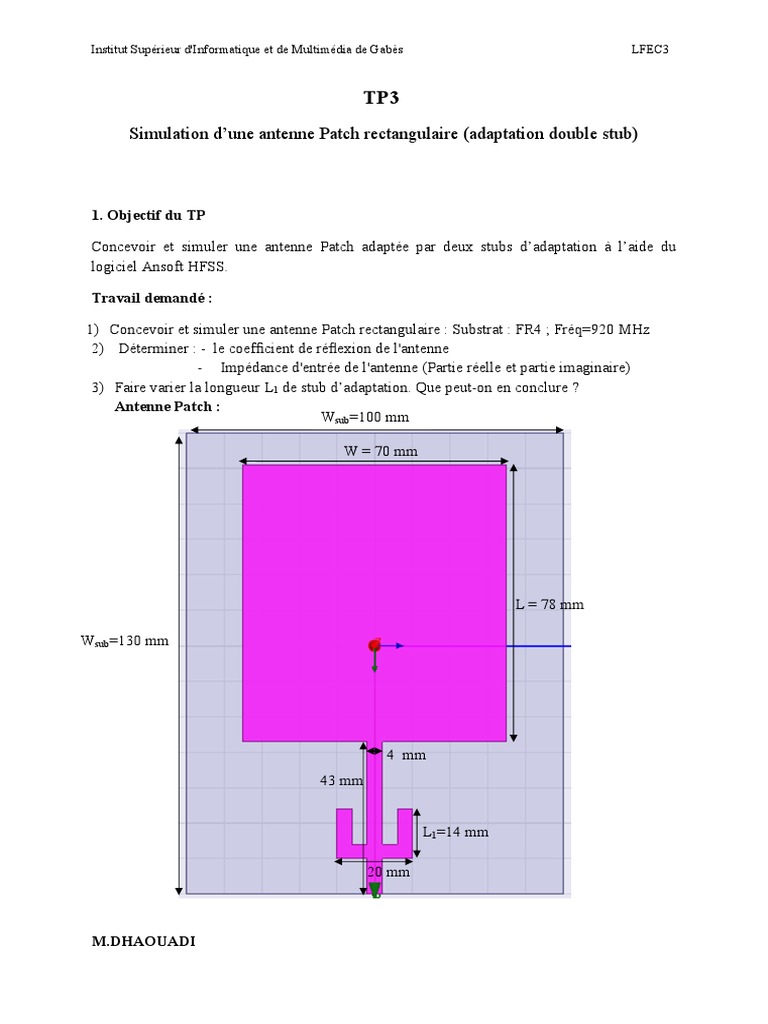

TP3
Simulation d’une antenne Patch rectangulaire (adaptation double stub)

1. Objectif du TP

Concevoir et simuler une antenne Patch adaptée par deux stubs d’adaptation à l’aide du
logiciel Ansoft HFSS.

Travail demandé :

1) Concevoir et simuler une antenne Patch rectangulaire : Substrat : FR4 ; Fréq=920 MHz
2) Déterminer : - le coefficient de réflexion de l'antenne
- Impédance d'entrée de l'antenne (Partie réelle et partie imaginaire)
3) Faire varier la longueur L1 de stub d’adaptation. Que peut-on en conclure ?
Antenne Patch :
Wsub=100 mm

W = 70 mm

L = 78 mm

Wsub=130 mm

4 mm
43 mm

L1=14 mm

20 mm

M.DHAOUADI
Substrat :

Rectangle 1

Rectangle 2
Rectangle 3

Rectangle 4
