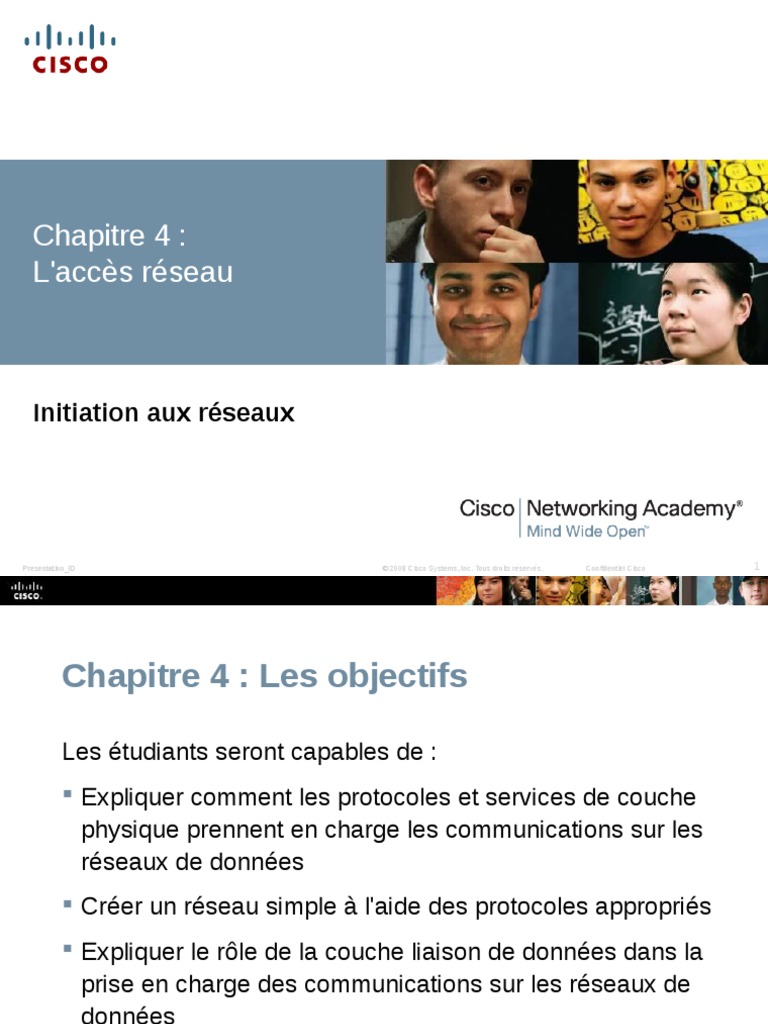

Chapitre 4 :

L'accès réseau

Initiation aux réseaux

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 1
 Chapitre 4 : Les objectifs

Les étudiants seront capables de :

 Expliquer comment les protocoles et services de couche
physique prennent en charge les communications sur les
réseaux de données
 Créer un réseau simple à l'aide des protocoles appropriés
 Expliquer le rôle de la couche liaison de données dans la
prise en charge des communications sur les réseaux de
données
 Comparer les techniques de contrôle d'accès au support
et les topologies logiques utilisées dans les réseaux
Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 2
Chapitre 4
4.1 Les protocoles de couche physique
4.2 Les supports de transmission
4.3 Les protocoles de couche liaison de données
4.4 Le contrôle d'accès au support
4.5 Résumé

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 3
La connexion
Se connecter au réseau

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 4
La connexion
Se connecter au réseau

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 5
La connexion
Cartes réseau
Connexion au LAN sans fil avec un amplificateur de signal

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 6
Rôle de la couche physique
La couche physique

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 7
Rôle de la couche physique
Support de transmission de la couche
physique

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 8
Rôle de la couche physique
Normes relatives à la couche physique

Organisme de normalisation Normes réseau

• ISO 8877 : adoption officielle des connecteurs RJ (RJ-11 et RJ-45, notamment)

ISO • ISO 11801 : norme de câblage réseau similaire à la norme EIA/TIA 568

• TIA-568-C : normes de câblage de télécommunication utilisées par

presque tous les réseaux de voix, de vidéo et de données
• TIA-569-B : normes des immeubles commerciaux pour les voies d'accès et
EIA/TIA les espaces de télécommunications
• TIA-598-C : code couleur de la fibre optique
• TIA-942 : norme d'infrastructure de télécommunications pour les data
centers

ANSI • 568-C : brochage RJ-45 – Développée en collaboration avec les organismes EIA et TIA

UIT-T • G.992 : ADSL

• 802.3 : Ethernet
IEEE • 802.11 : LAN sans fil (WLAN) et maillé (certification Wi-Fi)
• 802.15 : Bluetooth

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 9
Principes fondamentaux de la couche 1
Principes fondamentaux de la couche
physique
Support de Composants Technique de codage de Méthode de
transmission physiques trame signalisation
• UTP • Codage Manchester • Modifications du champ
• Coaxial • Techniques NRZ (non-return to électromagnétique
• Connecteurs zero) • Intensité du champ
• Cartes réseau • Les codes 4B/5B sont utilisés dans électromagnétique
Câble en cuivre (NIC) le cadre d'une signalisation MLT de • Phase de l'onde
• Ports niveau 3 (MLT-3) électromagnétique
• Interfaces • 8B/10B
• PAM5

• Fibre monomode • Impulsions lumineuses • Une impulsion = 1

• Fibre multimode • Multiplexage en longueur d'onde • Pas d'impulsion = 0
• Connecteurs avec différentes couleurs
Câble à fibres • Cartes réseau
optiques (NIC)
• Interfaces
• Laser et LED
• Photorécepteurs

• Points d'accès • DSSS (spectre à séquence directe) • Ondes radioélectriques

• Cartes réseau • OFDM (multiplexage par répartition
Sans fil (NIC) orthogonale de la fréquence)
• Radio
• Antennes

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 10
Principes fondamentaux de la couche 1
Bande passante

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 11
Principes fondamentaux de la couche 1
Débit

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 12
Principes fondamentaux de la couche 1
Types de supports physiques

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 13
Supports de transmission
Câblage en cuivre

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 14
Câblage en cuivre
Caractéristiques des supports de
transmission en cuivre

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 15
Câblage en cuivre
Supports de transmission en cuivre

Câble à paires torsadées Câble à paires torsadées

non blindées (UTP) blindées (STP)

Câble coaxial

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 16
Câblage en cuivre
Câble à paires torsadées non blindées
(UTP)

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 17
Câblage en cuivre
Câble à paires torsadées blindées (STP)

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 18
Câblage en cuivre
Câble coaxial

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 19
Câblage en cuivre
Consignes de sécurité pour les supports en cuivre

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 20
Câblage UTP
Propriétés du câblage UTP

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 21
Câblage UTP
Normes de câblage UTP

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 22
Câblage UTP
Connecteurs UTP

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 23
Câblage UTP
Types de câble UTP

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 24
Câblage UTP
Test des câbles UTP

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 25
Câblage UTP
Test des câbles UTP

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 26
Câblage en fibre optique
Propriétés du câblage en fibre optique

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 27
Câblage en fibre optique
Éléments d'un câble à fibres optiques

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 28
Câblage en fibre optique
Types de fibre optique

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 29
Câblage en fibre optique
Connecteurs de fibre réseau

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 30
Câblage en fibre optique
Test des câbles à fibres

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 31
Câblage en fibre optique
Fibre ou cuivre
Problèmes de mise en œuvre Cuivre Fibre optique

Bande passante 10 Mbit/s – 10 Gbit/s 10 Mbit/s – 100 Gbit/s

Relativement courte Relativement longue

Distance (de 1 à 100 mètres) (de 1 à 100 000 mètres)

Résistance aux perturbations Élevée

Faible
électromagnétiques et radioélectriques (résistance totale)

Élevée
Résistance aux risques électriques Faible
(résistance totale)

Coûts des supports et des connecteurs Le plus faible Le plus élevé

Compétences requises pour

Le moins Le plus
l'installation

Précautions à prendre pour la sécurité Le moins Le plus

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 32
Sans fil
Propriétés des transmissions sans fil

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 33
Sans fil
Types de transmissions sans fil
• Normes IEEE 802.11
• Aussi appelé Wi-Fi
• CSMA/CA
• Avec des variantes :
• 802.11a : 54 Mbit/s, 5 GHz
• 802.11b : 11 Mbit/s, 2,4 GHz
• 802.11g : 54 Mbit/s, 2,4 GHz
• 802.11n : 600 Mbit/s, 2,4 et 5 GHz
• 802.11ac : 1 Gbit/s, 5 GHz
• 802.11ad : 7 Gbit/s, 2,4 GHz, 5 GHz et 60 GHz

• Norme IEEE 802.15

• Vitesse jusqu'à 3 Mbit/s
• Jumelage de périphériques sur des distances de 1 à 100 mètres

• Norme IEEE 802.16

• Vitesse jusqu'à 1 Gbit/s
• Utilise une topologie point à multipoint pour
fournir un accès à large bande sans fil

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 34
Sans fil
LAN sans fil

Routeur sans fil 802.11ac Cisco Linksys EA6500

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 35
Sans fil
Normes Wi-Fi 802.11

Norme Débit maximal Fréquence Rétro-compatible

802.11a 54 Mbit/s 5 GHz Non

802.11b 11 Mbit/s 2,4 GHz Non

802.11g 54 Mbit/s 2,4 GHz 802.11b

802.11n 600 Mbit/s 2,4 GHz ou 5 GHz 802.11b/g

1,3 Gbit/s
802.11ac (1 300 Mbit/s)
2,4 GHz et 5,5 GHz 802.11b/g/n

7 Gbit/s 2,4 GHz, 5 GHz et

802.11ad (7 000 Mbit/s) 60 GHz
802.11b/g/n/ac

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 36
Rôle de la couche liaison de données
Couche liaison de données

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 37
Rôle de la couche liaison de données
Sous-couches liaison de données

Réseau

Sous-couche LLC

Liaison de données

Sous-couche MAC

Bluetooth
Bluetooth
Ethernet
Ethernet

802.11

802.15
802.11

802.15
WiFi
802.3

WiFi
802.3
Physique

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 38
Rôle de la couche liaison de données
Le contrôle d'accès au support

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 39
Rôle de la couche liaison de données
Accès aux supports

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 40
Couche liaison de données
Structure de trame de la couche 2

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 41
Structure de trame de la couche 2
Création d'une trame

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 42
Couche liaison de données
Normes de couche 2

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 43
Normes de couche 2
Normes de couche liaison de données
Organisme de
Normes réseau
normalisation

• 802.2 : LLC (Logical Link Control)

• 802.3 : Ethernet
• 802.4 : bus à jeton

IEEE • 802.5 : passage de jeton

• 802.11 : LAN sans fil (WLAN) et maillé (certification Wi-Fi)
• 802.15 : Bluetooth
• 802.16 : WiMax

• G.992 : ADSL
•
UIT-T
G.8100 - G.8199 : aspects du transport MPLS
• Q.921 : RNIS
• Q.922 : Relais de trames

• HDLC (High-Level Data Link Control)

ISO • ISO 9314 : FDDI Media Access Control (MAC)

ANSI • X3T9.5 et X3T12 : FDDI (Fiber Distributed Data Interface)

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 44
Topologies
Contrôle d'accès au support de transmission

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 45
Topologies
Topologies physiques et logiques

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 46
Topologies de réseau étendu (WAN)
Topologies WAN physiques courantes

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 47
Topologies de réseau étendu (WAN)
Topologie PPP physique

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 48
Topologies de réseau étendu (WAN)
Topologie PPP logique

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 49
Topologies de réseau étendu (WAN)
Modes bidirectionnel simultané et
bidirectionnel non simultané

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 50
Topologies de réseau local (LAN)
Topologies LAN physiques

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 51
Topologies de réseau local (LAN)
Topologie logique pour des supports de
transmission mixtes

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 52
Topologies de réseau local (LAN)
Accès avec gestion des conflits

Caractéristiques Technologies de gestion des

conflits
• Les stations peuvent transmettre des • CSMA/CD pour les réseaux Ethernet 802.3
données à n'importe quel moment • CSMA/CA pour les réseaux sans fil 802.11
• Présence de collisions
• Il existe des mécanismes permettant de résoudre les conflits pour les
supports.

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 53
Topologies de réseau local (LAN)
Topologie d'accès multiple

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 54
Topologies de réseau local (LAN)
Accès contrôlé

Caractéristiques Technologies d'accès contrôlé

• Une seule station peut transmettre des • Token Ring (IEEE 802.5)
données à un moment donné • Interface FDDI
• Les équipements ayant des données à transmettre doivent
attendre leur tour
• Pas de collisions
• Utilisation possible d'une méthode de passage de jeton

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 55
Topologies de réseau local (LAN)
Topologie en anneau

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 56
Trame liaison de données
La trame

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 57
Trame liaison de données
L'en-tête

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 58
Trame liaison de données
Adresse de couche 2

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 59
Trame liaison de données
La fin

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 60
Trame liaison de données
Trames LAN et WAN

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 61
Trame liaison de données
Trame Ethernet

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 62
Trame liaison de données
Trame du protocole PPP (Point-to-Point)

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 63
Trame liaison de données
Trame 802.11 sur un réseau sans fil

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 64
Accès réseau
Résumé
• Protocoles de couche physique
• Supports de transmission
• Protocoles de couche liaison de données
• Contrôle d'accès au support

Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 65
Presentation_ID © 2008 Cisco Systems, Inc. Tous droits réservés. Confidentiel Cisco 66
