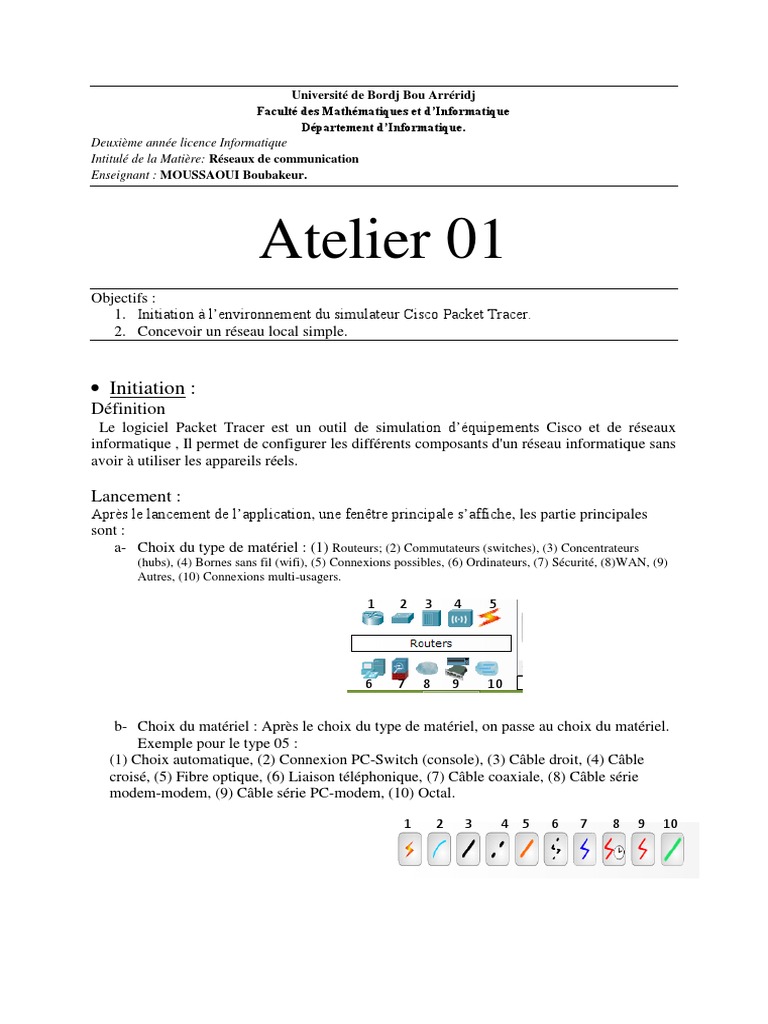

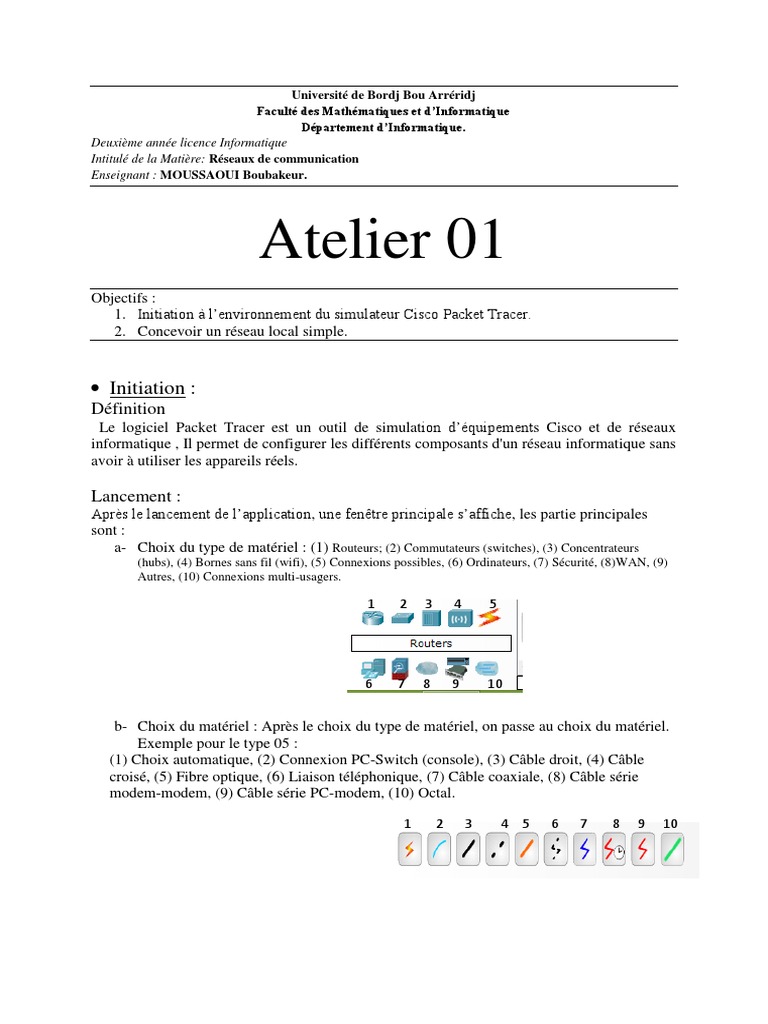

Université de Bordj Bou Arréridj

Faculté des Mathématiques et d’Informatique

Département d’Informatique.
Deuxième année licence Informatique
Intitulé de la Matière: Réseaux de communication
Enseignant : MOUSSAOUI Boubakeur.

Atelier 01
Objectifs :
1. Initiation à l’environnement du simulateur Cisco Packet Tracer.
2. Concevoir un réseau local simple.

 Initiation :
Définition
Le logiciel Packet Tracer est un outil de simulation d’équipements Cisco et de réseaux
informatique , Il permet de configurer les différents composants d'un réseau informatique sans
avoir à utiliser les appareils réels.

Lancement :
Après le lancement de l’application, une fenêtre principale s’affiche, les partie principales
sont :
a- Choix du type de matériel : (1) Routeurs; (2) Commutateurs (switches), (3) Concentrateurs
(hubs), (4) Bornes sans fil (wifi), (5) Connexions possibles, (6) Ordinateurs, (7) Sécurité, (8)WAN, (9)
Autres, (10) Connexions multi-usagers.

1 2 3 4 5

6 7 8 9 10

b- Choix du matériel : Après le choix du type de matériel, on passe au choix du matériel.

Exemple pour le type 05 :
(1) Choix automatique, (2) Connexion PC-Switch (console), (3) Câble droit, (4) Câble
croisé, (5) Fibre optique, (6) Liaison téléphonique, (7) Câble coaxiale, (8) Câble série
modem-modem, (9) Câble série PC-modem, (10) Octal.

1 2 3 4 5 6 7 8 9 10
 c- Test de la communication :
Pour créer un nouveau schéma, vous devez être sur l’onglet « LOGICAL » qui
s’affiche automatiquement (par défaut), puis on réalise les opérations suivantes :

1/ On place au moins trois ordinateurs sur la zone de travail ;

2/ On place un Hub (Concentrateur) ;
3/ On relie les trois ordinateurs au Hub par un câble droit;

Vous devez avoir le schéma suivant :

4/ On ajoute une adresse IP à chaque ordinateur (Figure 4)

PC1 ….. 192.168.0.1
PC2 ….. 192.168.0.2
PC3 …. 192.168.0.3

5/ On passe au test de la communication

Choisissez Command Prompt ; (Figure 05). Puis exécutez la commande « ping 192.168.0.2 »

6/ vous de devez avoir un résultat qui ressemble à la figure 06.

Adresse IP

Commande DOS

Figure 05
Figure 06

Figure 07
