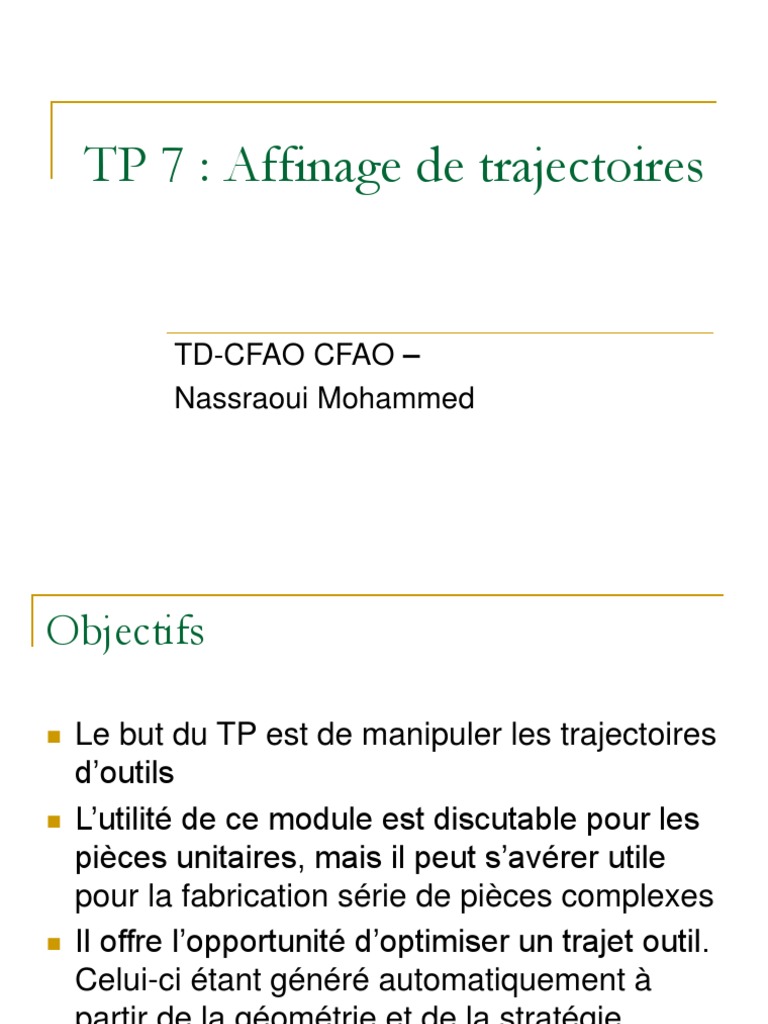

TP 7 : Affinage de trajectoires

TD-CFAO CFAO –
Nassraoui Mohammed
Objectifs

◼ Le but du TP est de manipuler les trajectoires

d’outils
◼ L’utilité de ce module est discutable pour les
pièces unitaires, mais il peut s’avérer utile
pour la fabrication série de pièces complexes
◼ Il offre l’opportunité d’optimiser un trajet outil.
Celui-ci étant généré automatiquement à
partir de la géométrie et de la stratégie
d’usinage choisie
2
Sauvegarder régulièrement votre travail
Pièce support

◼ Créer une pièce

prismatique avec une
poche plutôt profonde
pour que le trajet de
l’outil fasse apparaître
un maximum de points

3
Sauvegarder régulièrement votre travail
Générer le trajet outil

◼ Lancer l’atelier Prismatic Machining et créer

l’opération d’usinage de poche en question
(avec plusieurs passes axiales)

4
Sauvegarder régulièrement votre travail
Verrouillage trajet outil

◼ Cliquer sur l’opération d’usinage de poche

avec le bouton droit et sélectionner
Verrouiller le trajet outil
◼ Ceci va permettre d’effectuer des
modifications sur le trajet outil qui ne seront
pas supprimées en cas de mise à jour du
trajet outil
◼ Cliquer avec le bouton droit sur la trajectoire
d’outil
5
Sauvegarder régulièrement votre travail
 6
Sauvegarder régulièrement votre travail
Modifier un point Pour supprimer un point

Cliquer sur
modification de points

Cliquer sur un point

Le bouton droit
permet de changer la
direction du vecteur

Double clic sur

distance pour entrer
une valeur

Valider

7
Sauvegarder régulièrement votre travail
Insérer un point

En cliquant sur un point,

deux croix jaunes
apparaissent au milieu des
segments qui relient ledit
point à ses voisins

Cliquer sur une des deux

croix puis sur Insérer un
point

Un nouveau point est créé,

que vous pouvez modifier à
votre guise pour modifier le
trajet outil

8
Sauvegarder régulièrement votre travail
Mode de sélection

Il existe différents mode de

sélection des points de trajet
outil

De la même manière, la
fonction Modification de
zone permet de couper la
trajectoire ou de la modifier

9
Sauvegarder régulièrement votre travail
 Lorsqu’une zone a été
coupée, l’option Fermeture
permet de relier les points
en question de différentes
manière

Ce peut être une solution

pour éviter des collisions
avec le montage usinage
ou simplement entre la
pièce et l’outil

10
Sauvegarder régulièrement votre travail
Translation, rotation, symétrie
◼ Le menu contextuel du trajet outil offre également la possibilité
de transformer la trajectoire par rotation, translation et symétrie
(miroir). Il est bon de savoir que ces trois options existent, même
si leur utilité n’est pas de première évidence. L’usinage de pièces
faisant apparaître des répétitions ou des symétries peut être
traité de cette manière.
◼ On retiendra qu’il est possible de modifier point par point la
trajectoire de l’outil. Ceci nous évite de devoir rechercher parmi
les paramètres d’une opération (i.e. dégagement de l’outil,
surépaisseur en début de passe…) lequel est à changer pour
obtenir la trajectoire voulue
◼ Les collisions peuvent ainsi être évitées, par exemple lors de
l’usinage de répétition d’entités

11
Sauvegarder régulièrement votre travail
