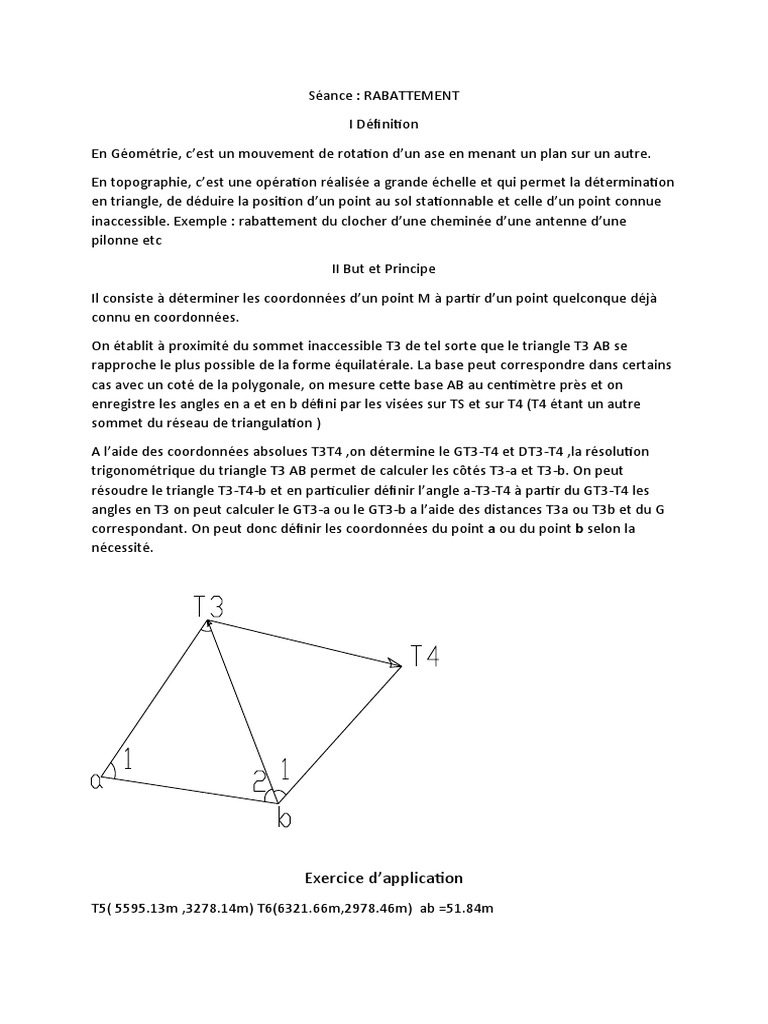

Séance

: RABATTEMENT
I Définition
En Géométrie, c’est un mouvement de rotation d’un ase en menant un plan sur un autre.
En topographie, c’est une opération réalisée a grande échelle et qui permet la détermination
en triangle, de déduire la position d’un point au sol stationnable et celle d’un point connue
inaccessible. Exemple : rabattement du clocher d’une cheminée d’une antenne d’une
pilonne etc
II But et Principe
Il consiste à déterminer les coordonnées d’un point M à partir d’un point quelconque déjà
connu en coordonnées.
On établit à proximité du sommet inaccessible T3 de tel sorte que le triangle T3 AB se
rapproche le plus possible de la forme équilatérale. La base peut correspondre dans certains
cas avec un coté de la polygonale, on mesure cette base AB au centimètre près et on
enregistre les angles en a et en b défini par les visées sur TS et sur T4 (T4 étant un autre
sommet du réseau de triangulation )
A l’aide des coordonnées absolues T3T4 ,on détermine le GT3-T4 et DT3-T4 ,la résolution
trigonométrique du triangle T3 AB permet de calculer les côtés T3-a et T3-b. On peut
résoudre le triangle T3-T4-b et en particulier définir l’angle a-T3-T4 à partir du GT3-T4 les
angles en T3 on peut calculer le GT3-a ou le GT3-b a l’aide des distances T3a ou T3b et du G
correspondant. On peut donc définir les coordonnées du point a ou du point b selon la
nécessité.

Exercice d’application
T5( 5595.13m ,3278.14m) T6(6321.66m,2978.46m) ab =51.84m
Station a
T5=0.0000gr T6=128.715gr, b=159.807gr
Station b
a =0.0000gr T6 = 113.465gr

Calculer les coordonnées a et b par la methode du rabattement

Solution
1) Calcul du GT5-T6 et la distance T5-T6
ΔX 726.51
GT5-T6 = tg⁻¹ ( )
ΔY
= tg⁻¹ ( −299.68 ) = 75.09 gr

GT5-T6 = 200-75.09
GT5-T6 = 124.91gr
 DT5-T6 = √ ( Δx ) ² ( Δy ) ² = √ ( 726.51 )2+ (−299.68 ) ²
DT5-T6 = 785.89m
2) Résolution du triangle T6 ab
- Calcul de l’angle ȃ
ȃ = 159.807-128.715 =31.092gr
ȃ= 31.092gr
- Calcul de T̂6
200-( ȃ+b̂) →200-(31.092+113.465)
 T̂6 = 55.44gr

 Calcul de la distance T6a et T6b

a T6 T 6 sina 51.84 sin 31.092
= =a= →
sin a sinT 6 sin T 6 55.44
a = 31.80m

 Calcul T6 a
T 6 sin b̂ 51.84 sin 113.465
b = = =
sinT 6 sin 55.44
b = 66.27m
3) Calcul du triangle T5 T6 a
- Calcul l’angle T5
a T5 66.27 sin 128.715
= =
sin a sinT 5 785.89
T̂5 =4.84gr
- Cacul de l’angle T6
200-( ȃ+b̂) →T6 = (128.715+4.84) = 66.445gr
- Calcul T5a

Calcul des coordnnées de a et b

XA= DT5a sin GT5A+XT5
YA=DT5a cos GT5a+YT5
