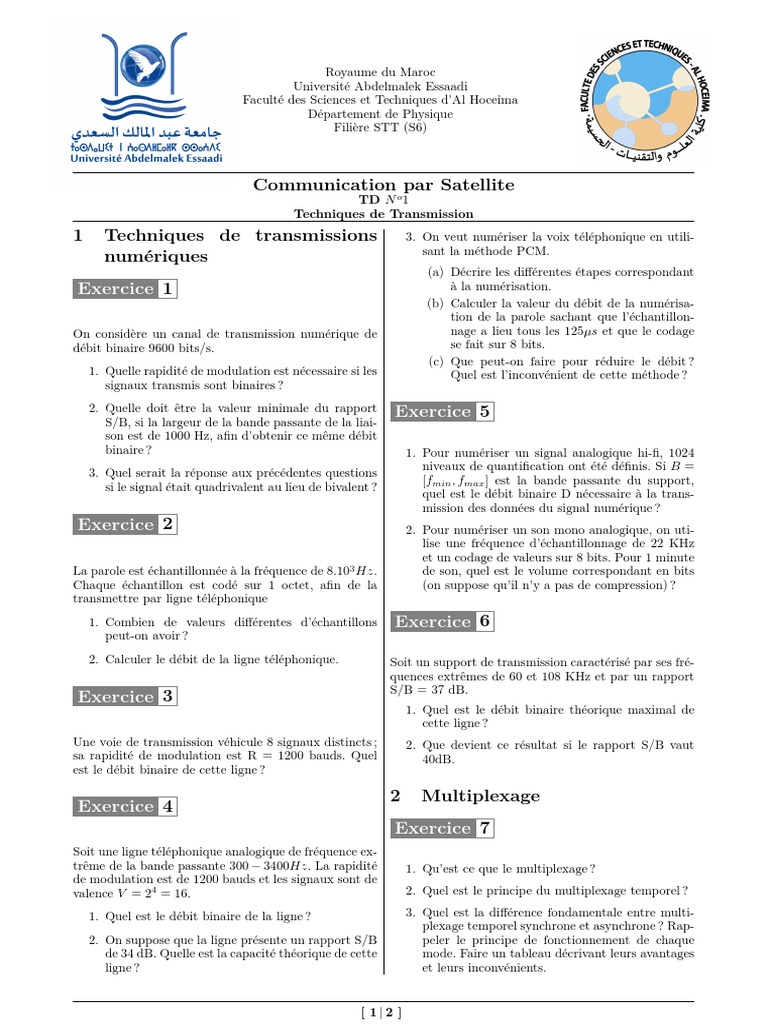

Royaume du Maroc
Université Abdelmalek Essaadi
Faculté des Sciences et Techniques d’Al Hoceima
Département de Physique
Filière STT (S6)
Communication par Satellite
TD N o 1
Techniques de Transmission
1 Techniques de transmissions
numériques
Exercice 1
On considère un canal de transmission numérique de
débit binaire 9600 bits/s.
1. Quelle rapidité de modulation est nécessaire si les
signaux transmis sont binaires ?
2. Quelle doit être la valeur minimale du rapport
S/B, si la largeur de la bande passante de la liai-
son est de 1000 Hz, afin d’obtenir ce même débit
binaire ?
3. Quel serait la réponse aux précédentes questions
si le signal était quadrivalent au lieu de bivalent ?
Exercice 2
La parole est échantillonnée à la fréquence de 8.103 Hz.
Chaque échantillon est codé sur 1 octet, afin de la
transmettre par ligne téléphonique
1. Combien de valeurs différentes d’échantillons
peut-on avoir ?
2. Calculer le débit de la ligne téléphonique.
Exercice 3
Une voie de transmission véhicule 8 signaux distincts ;
sa rapidité de modulation est R = 1200 bauds. Quel
est le débit binaire de cette ligne ?
Exercice 4
Soit une ligne téléphonique analogique de fréquence ex-
trême de la bande passante 300 − 3400Hz. La rapidité
de modulation est de 1200 bauds et les signaux sont de
valence V = 24 = 16.
1. Quel est le débit binaire de la ligne ?
2. On suppose que la ligne présente un rapport S/B
de 34 dB. Quelle est la capacité théorique de cette
ligne ?
[ 1|2 ]
3. On veut numériser la voix téléphonique en utili-
sant la méthode PCM.
(a) Décrire les différentes étapes correspondant
à la numérisation.
(b) Calculer la valeur du débit de la numérisa-
tion de la parole sachant que l’échantillon-
nage a lieu tous les 125µs et que le codage
se fait sur 8 bits.
(c) Que peut-on faire pour réduire le débit ?
Quel est l’inconvénient de cette méthode ?
Exercice 5
1. Pour numériser un signal analogique hi-fi, 1024
niveaux de quantification ont été définis. Si B =
[fmin , fmax ] est la bande passante du support,
quel est le débit binaire D nécessaire à la trans-
mission des données du signal numérique ?
2. Pour numériser un son mono analogique, on uti-
lise une fréquence d’échantillonnage de 22 KHz
et un codage de valeurs sur 8 bits. Pour 1 minute
de son, quel est le volume correspondant en bits
(on suppose qu’il n’y a pas de compression) ?
Exercice 6
Soit un support de transmission caractérisé par ses fré-
quences extrêmes de 60 et 108 KHz et par un rapport
S/B = 37 dB.
1. Quel est le débit binaire théorique maximal de
cette ligne ?
2. Que devient ce résultat si le rapport S/B vaut
40dB.
2 Multiplexage
Exercice 7
1. Qu’est ce que le multiplexage ?
2. Quel est le principe du multiplexage temporel ?
3. Quel est la différence fondamentale entre multi-
plexage temporel synchrone et asynchrone ? Rap-
peler le principe de fonctionnement de chaque
mode. Faire un tableau décrivant leurs avantages
et leurs inconvénients.
Exercice 8 Exercice 11

Deux canaux de 64 kbit/s chacun et un canal de 640
kbit/s sont multiplexés en utilisant le multiplexage
temporel (TDM). Si l’entrelacement est fait au niveau
d’un octet (8 bit), déterminer :
1. la structure de la trame de durée minimale
2. la durée de cette trame
Un système de multiplexage TDM est caractérisé par
une trame de 10 Time Slots ; dans chaque time slot, 128
bits sont transmis. Le système est utilisé pour mul-
tiplexer 10 canaux téléphoniques numériques, chacun
desquels a une vitesse de 64 kbit/s.
Calculer la vitesse de transmission du multiplexeur et
la durée de la trame.

3. la vitesse de transmission du multiplexeur (en Exercice 12

kbit/s)

Le noeud A doit envoyer vers D un fichier de taille égale

Exercice 9 à 1 Mo. Ce fichier est transmis à l’intérieur du payload
de plusieurs paquets. Chaque paquet à un champ hea-
der (en-tête) de dimension 2000 bit et un champ pay-
Trois voies à 1200 bits/s sont multiplexées sur une voie load de dimension 8000 bit. Chaque lien (A—B, B—C
à 2400 bits/s. Ces trois voies véhiculent des paquets et C—D) a une longueur de 100 km et une capacité de
de même longueur. Pour un paquet, quel est le débit 100 Mbit/s. La vitesse de propagation du signal et de
apparent sur la voie multiplexée ? 200000 km/s. Calculer :

Exercice 10 1. Le nombre total de paquets nécessaires pour

transmettre le fichier
2. Le temps nécessaire pour transmettre le fichier
Trois lignes sont multiplexées sur une liaison à com- vers D, c’est à dire le temps qui passe entre la
mutation de paquets de longueur 1200 bits. Chaque transmission du tout premier bit du premier pa-
ligne transporte des messages de longueur respective : quet en A et le temps de réception du tout dernier
3600 bits, 12000 bits, 4800 bits. Le débit de la liaison bit du dernier paquet en D (on fait l’hypothèse
commutée est de 4800 bits/s. Décrire le processus de que le temps de processing et aussi le temps passé
multiplexage. dans la file d’attente soient égales à zéro)

[ 2|2 ]
