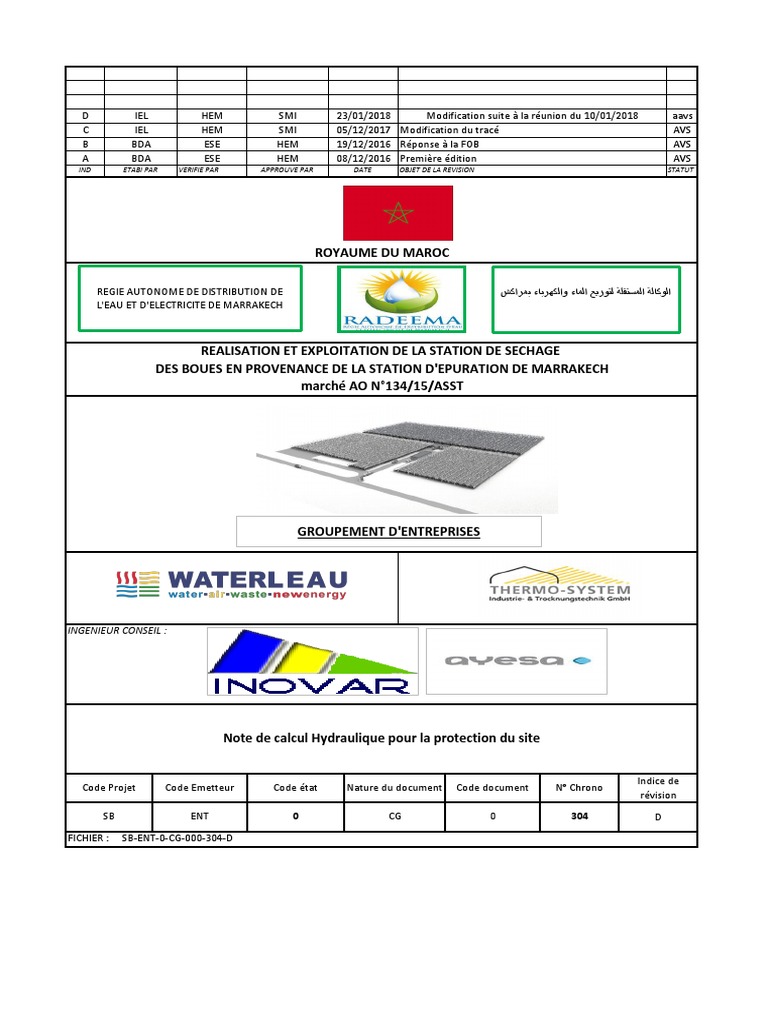

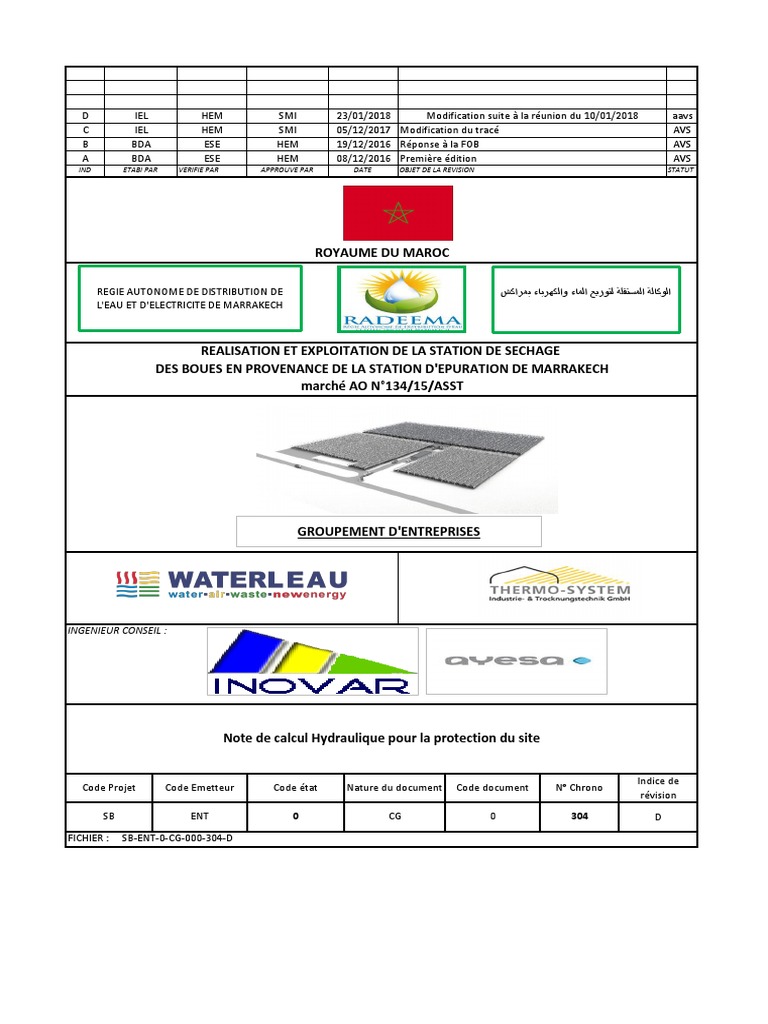

ROYAUME DU MAROC
GROUPEMENT D'ENTREPRISES
INGENIEUR CONSEIL :
Indice de
Code Projet Code Emetteur Code état Nature du document Code document N° Chrono
révision
SB ENT 0 CG 0 304 D
FICHIER : SB-ENT-0-CG-000-304-D
PLAN DE SITUATION
Ech. 1:100000
projet
Ouled
Boubker
Lahbichat
RP2002
Safsafa Nzalat Sidi
Ben Lafdil
Vers Sidi Bou
Othmane >
SOMMAIRE
1 Préambule .......................................................................................................................................... 2
ANNEXES
Il s'agit de dévier et rétablir l’écoulement naturel pour éviter le site de l’unité de la décharge
communale et l’unité de séchage.
Identification sur la carte au 1/50 000 des écoulements et des bassins versants correspondants, et
recueil sur le terrain de tous les écoulements visibles franchissant le projet et leur report sur la carte.
1 seul bassin versant a été identifié. La délimitation de ce bassin versant est reportée sur le plan de
délimitation des bassins joint au rapport.
Les principales caractéristiques de ces bassins versants (superficie, longueur de drain et pente
moyenne) sont présentées dans le tableau suivant :
L’écoulement en question a été intercepté au Sud de la décharge publique et rétabli par un canal
bétonné trapézoïdal 1.5, 4.5 et 1m de profondeur comportant deux branches.
2
3 AMENAGEMENT D’OUVRAGES HYDRAULIQUES
L’estimation des débits de crue est faite à partir des formules empiriques ou semi‐empiriques,
communément utilisées en fonction de la superficie du bassin versant.
L'expression littérale de ces formulations ainsi que les paramètres auxquels elles font appel sont
données dans les paragraphes suivants.
PERIODE DE RETOUR
Les ouvrages hydrauliques seront dimensionnés pour une période de retour de 100 ans.
3
L’évaluation du temps de concentration est faite sur la base des formules communément utilisées au
Maroc.
Ces formules se basent sur l’hypothèse que les gouttes de pluie se déplacent perpendiculairement
aux lignes de niveau.
Formule de Turraza
3
TC = 0.108 · √A · L · 60⁄√P
TC Temps de concentration mn
L Longueur du cours principal km
A Superficie du bassin versant km2
P Pente moyenne du bassin versant m/m
Formule de Ventura
TC = 76.3 · √A⁄√100P
TC Temps de concentration mn
A Superficie du bassin versant km2
P Pente moyenne du bassin versant m/m
Formule de Kirpich
0.77
TC= 0.0195 · (L⁄√P)
TC Temps de concentration mn
L Longueur du cours principal m
P Pente moyenne du bassin versant m/m
Formule Espagnole
TC = 0.3 · (L⁄P0.25)0.76 · 60
TC Temps de concentration mn
L Longueur du cours principal km
P Pente moyenne du bassin versant m/m
Formule Californienne
0.77
TC= 0.1452 · (L⁄√P) · 60
TC Temps de concentration mn
L Longueur du cours principal km
P Pente moyenne du bassin versant m/m
Formule de Giandotti
4
TC = 60 · (4√A + 1.5 L)/(0.8 · √H)
TC Temps de concentration mn
L Longueur du cours principal km
A Superficie du bassin versant km2
H Dénivelée m
CALCUL DU DEBIT
Le calcul de débit de crue est fait à partir des formules ci dessous décrites selon les caractéristiques
des bassins.
Formule de Mac‐Math
Q=K·h24·A0.58·P0.42
Formule de Burkli‐Ziegler
Formule rationnelle
5
Elle s’énonce comme suit :
C. Imax(TCmin) · A
Q=
3.6
Le tableau ci‐joint récapitule les résultats des calculs de débit. Les détails complets de ces calculs sont
consignés dans les tableaux de calcul hydrologique joints à la présente note.
N° du A L Q100(m3/s)
B.V. km² km Rationnelle Mac‐Math Burk‐Zieg Retenu
1 0.43 1.25 4.72 1.39 3.34 4.72
Q = K · Sm · RH2/3√P
Il s'agit d’assurer la continuité des canaux déjà réalisés par des fossés en terre.
6
‐ Aménagement d’un fossé trapézoïdal côté Ouest sur 300 m environ et raccordement à la piste
publique existante par une chaussée bétonnée et prolongement de l’exutoire jusqu’au chaaba ;
‐ Aménagement d’un fossé trapézoïdal côté Est sur 400 m environ et prolongement de l’exutoire
jusqu’au chaaba ;
‐ Remodelage des zones de stagnation des eaux côté Sud pour permettre leur évacuation vers le
fossé Est.
‐ Il est recommandé de suivre le sens d’écoulement naturel pour l’évacuations des eaux de pluie
en prolongeant les canaux existants sur les côtés Est et Ouest comme montré sur la vue en plan ;
7
PROJET D'EXECUTION
CALCUL HYDROLOGIQUE
Pour BV ≤ 10 km²
Temps de concentration
Méthode Rationnelle
Q = C.I100.A/3.6
Coefficients de Montana 100 ans
a= 7.21
b= -0.46
Formule de Burkli-Ziekler
Q = 0.0039.C.P.A0.75.I0.25
100 ans
Précipitations maximales en 1H P= 66 mm
N° du A L H (déniv) I C Q100
PK A0.75.I0.25
B.V. Ha m m mm/m m3/s
1 0+000 42.54 1250 18 14.40 0.40 32.45 3.34
Formule de Mac-Math
Q = K.P.A0.58.I0.42
100 ans
Précipitations maximales en 24 H P= 161 mm
Couverture végétale Morphologie Pente (%) Sable grossier Argileux limoneux Argileux
compact
Bois Presque plat 0 à 5% 0,1 0,3 0,4
Coefficient qui varie de 0.5 à 6 (0.5 pour les GBV et 6 pour les PBV et de fortes pentes)
Coefficient entre 20 et 30
Tableau 5 - Coefficient a et b de Hazan - Lazarevic
Moyen Atlas
Région Valeur de N
La plaine 80
