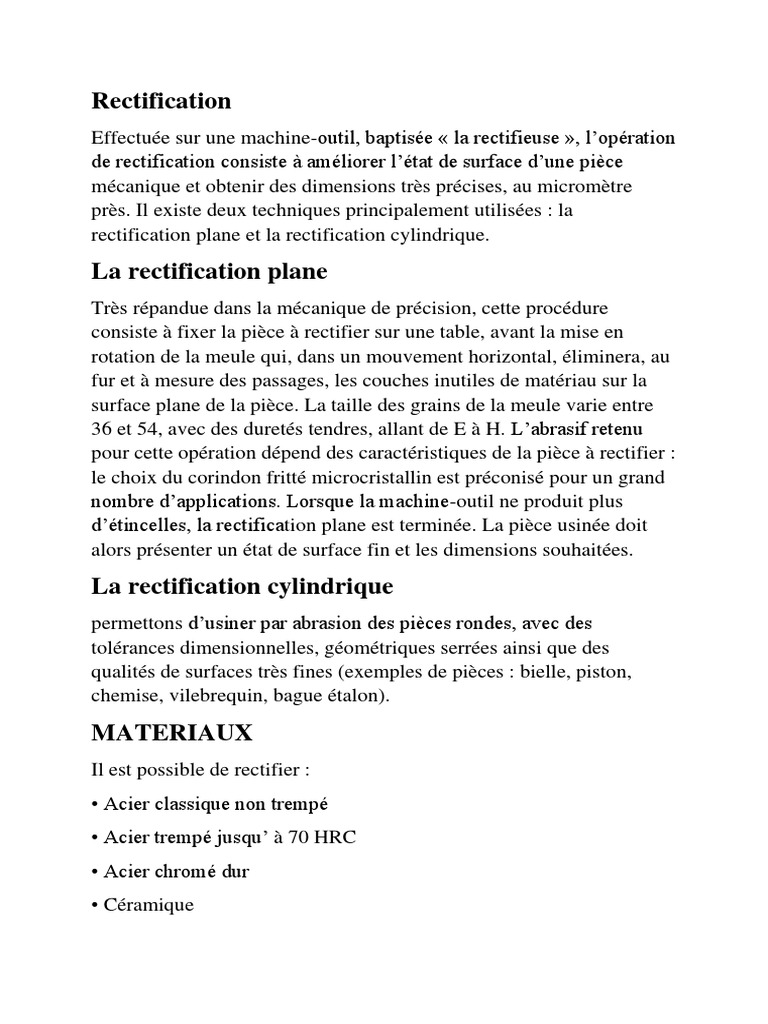

Rectification

Effectuée sur une machine-outil, baptisée « la rectifieuse », l’opération

de rectification consiste à améliorer l’état de surface d’une pièce
mécanique et obtenir des dimensions très précises, au micromètre
près. Il existe deux techniques principalement utilisées : la
rectification plane et la rectification cylindrique.
La rectification plane
Très répandue dans la mécanique de précision, cette procédure
consiste à fixer la pièce à rectifier sur une table, avant la mise en
rotation de la meule qui, dans un mouvement horizontal, éliminera, au
fur et à mesure des passages, les couches inutiles de matériau sur la
surface plane de la pièce. La taille des grains de la meule varie entre
36 et 54, avec des duretés tendres, allant de E à H. L’abrasif retenu
pour cette opération dépend des caractéristiques de la pièce à rectifier :
le choix du corindon fritté microcristallin est préconisé pour un grand
nombre d’applications. Lorsque la machine-outil ne produit plus
d’étincelles, la rectification plane est terminée. La pièce usinée doit
alors présenter un état de surface fin et les dimensions souhaitées.
La rectification cylindrique
permettons d’usiner par abrasion des pièces rondes, avec des
tolérances dimensionnelles, géométriques serrées ainsi que des
qualités de surfaces très fines (exemples de pièces : bielle, piston,
chemise, vilebrequin, bague étalon).
MATERIAUX
Il est possible de rectifier :
• Acier classique non trempé
• Acier trempé jusqu’ à 70 HRC
• Acier chromé dur
• Céramique
• Carbure
DIFFERENTS TYPES DE MEULES
• Standard : Corindon à base de Al2 O3 (fritté, normal, semi-
supérieur, supérieur, monocristallin, à billes creuses...)
• Nitrure de Bore Cubique (abréviation : CBN. Le nom commercial
donné par General Electric en 1969 : Borazon)
• Diamant
Dans chaque cas elle se différencie par :
• La variété du grain (oxyde d'aluminium, carbure de silicium,
diamant, etc.)
• La grosseur du grain
 REPUBLIQUE TUNISINNE
‫الجمهورية التونسية‬
Ministre de l’Enseignement Supérieur
et de la Recherche Scientifique
‫وزارة التعليم العالي والبحث العلمي‬
Institut Supérieur des Etudes ‫جامعة سوسة‬
Technologiques de Sousse ‫المعهد العالي للدراسات التكنولوجية بسوسة‬

dvfgdg

TP : INDUSTRIALISATION N5

RECTIFICATION

PAR
MOHAMED AHMED WASSIM BEN
CHOUAIB FATHALAH HAJ AMOR
ALAA FLIFL

CFM2.2

ANNEE UNIVERSITAIRE
2021-2022
