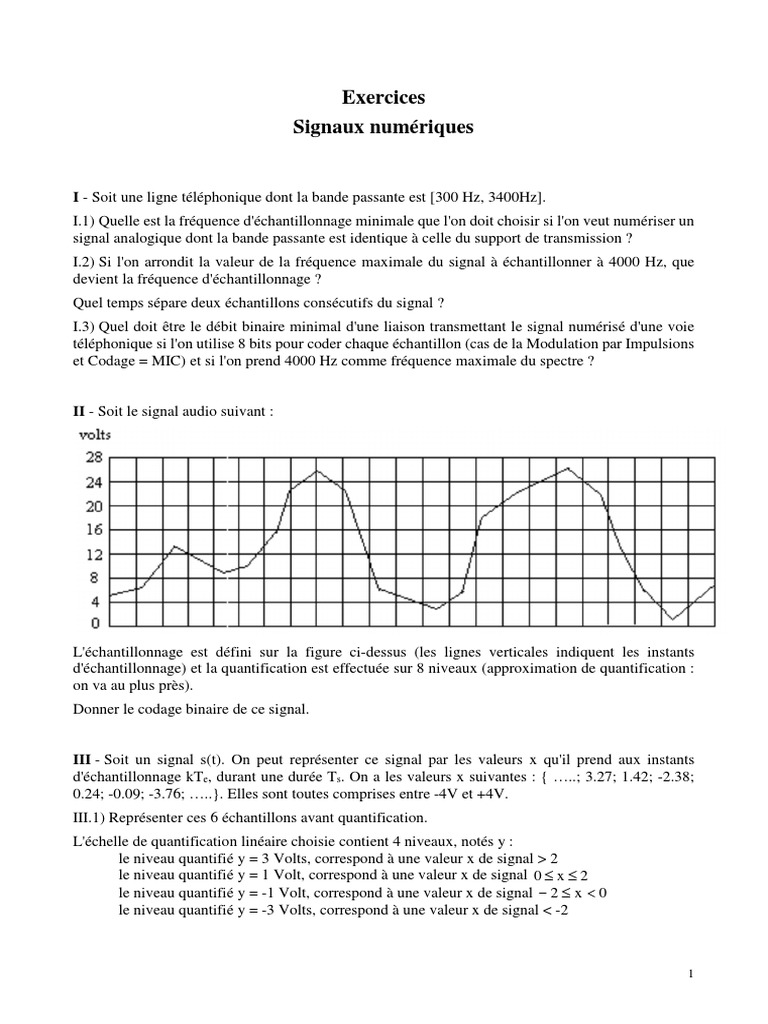

Exercices

Signaux numériques

I - Soit une ligne téléphonique dont la bande passante est [300 Hz, 3400Hz].
I.1) Quelle est la fréquence d'échantillonnage minimale que l'on doit choisir si l'on veut numériser un
signal analogique dont la bande passante est identique à celle du support de transmission ?
I.2) Si l'on arrondit la valeur de la fréquence maximale du signal à échantillonner à 4000 Hz, que
devient la fréquence d'échantillonnage ?
Quel temps sépare deux échantillons consécutifs du signal ?
I.3) Quel doit être le débit binaire minimal d'une liaison transmettant le signal numérisé d'une voie
téléphonique si l'on utilise 8 bits pour coder chaque échantillon (cas de la Modulation par Impulsions
et Codage = MIC) et si l'on prend 4000 Hz comme fréquence maximale du spectre ?

II - Soit le signal audio suivant :

L'échantillonnage est défini sur la figure ci-dessus (les lignes verticales indiquent les instants
d'échantillonnage) et la quantification est effectuée sur 8 niveaux (approximation de quantification :
on va au plus près).
Donner le codage binaire de ce signal.

III - Soit un signal s(t). On peut représenter ce signal par les valeurs x qu'il prend aux instants
d'échantillonnage kTe, durant une durée Ts. On a les valeurs x suivantes : { …..; 3.27; 1.42; -2.38;
0.24; -0.09; -3.76; …..}. Elles sont toutes comprises entre -4V et +4V.
III.1) Représenter ces 6 échantillons avant quantification.
L'échelle de quantification linéaire choisie contient 4 niveaux, notés y :
le niveau quantifié y = 3 Volts, correspond à une valeur x de signal > 2
le niveau quantifié y = 1 Volt, correspond à une valeur x de signal 0 ≤ x ≤ 2
le niveau quantifié y = -1 Volt, correspond à une valeur x de signal − 2 ≤ x < 0
le niveau quantifié y = -3 Volts, correspond à une valeur x de signal < -2

1
III.2) Faire une représentation des niveaux de quantification y en fonction des valeurs réelles des
échantillons x. Ce graphe porte le nom de schéma de quantification.
III.3) Calculer, pour chacun des échantillons, l'erreur relative commise en assimilant les échantillons
aux valeurs des niveaux de quantification.
erreur relative = | niveau quantifié – valeur réelle | / | valeur réelle |
III.4) Que pensez-vous d'une telle échelle de quantification ?
III.5) Si on admet que l'on ne peut dépasser une erreur absolue (| niveau quantifié – valeur réelle |) de
5% de la dynamique du signal analogique (Smax-Smin), quel doit être le nombre de niveaux de
quantification qui respecte cette contrainte ?

IV - Pour numériser un son mono analogique, on utilise une fréquence d'échantillonnage de 22 kHz
et on code les valeurs sur 8 bits.
Pour 1 minute de son, quel est le volume correspondant en bits (on suppose qu'il n'y a pas de
compression) ?

V - On désire transporter du son numérique sur une voie de transmission. La largeur de bande de la
voix humaine est supposée bornée supérieurement à 3400 Hz. En appliquant le théorème de
l’échantillonnage, le son est numérisé à 8000 Hz et codé sur 8 bits.
Quel doit être le débit de la ligne utilisée ?

VI – VI.1) Dans le cadre de l'échantillonnage de données analogiques, on peut utiliser le codage

ordinaire PCM (Pulse Code Modulation) qui consiste à coder sur n bits chaque valeur mesurée de la
donnée (avec approximation de quantification : on va au plus près par exemple).
Soit la donnée analogique suivante que l'on désire coder sur 4 bits (les lignes verticales indiquent les
instants d'échantillonnage).

En déduire le fichier binaire correspondant.

2
VI.2) On peut aussi utiliser la méthode de codage appelée Modulation Delta. Cette méthode consiste
à monter d'un pas de quantification à chaque échantillonnage, vers le haut si on est au-dessous de la
courbe analogique, vers le bas si on est au-dessus de la courbe analogique. Le codage résultant est
binaire : 1 si on croît, 0 si on décroît.
Le schéma ci-dessous indique le début de codage.

Compléter le codage et donner le fichier binaire résultant.

VII - Une image numérisée doit être transmise à partir d'une source qui utilise une matrice d'affichage
de 450x500 pixels, chacun des pixels pouvant prendre 32 valeurs d'intensité différentes. On suppose
que 30 images sont envoyées par seconde.
Quel est le débit D de la source ?
