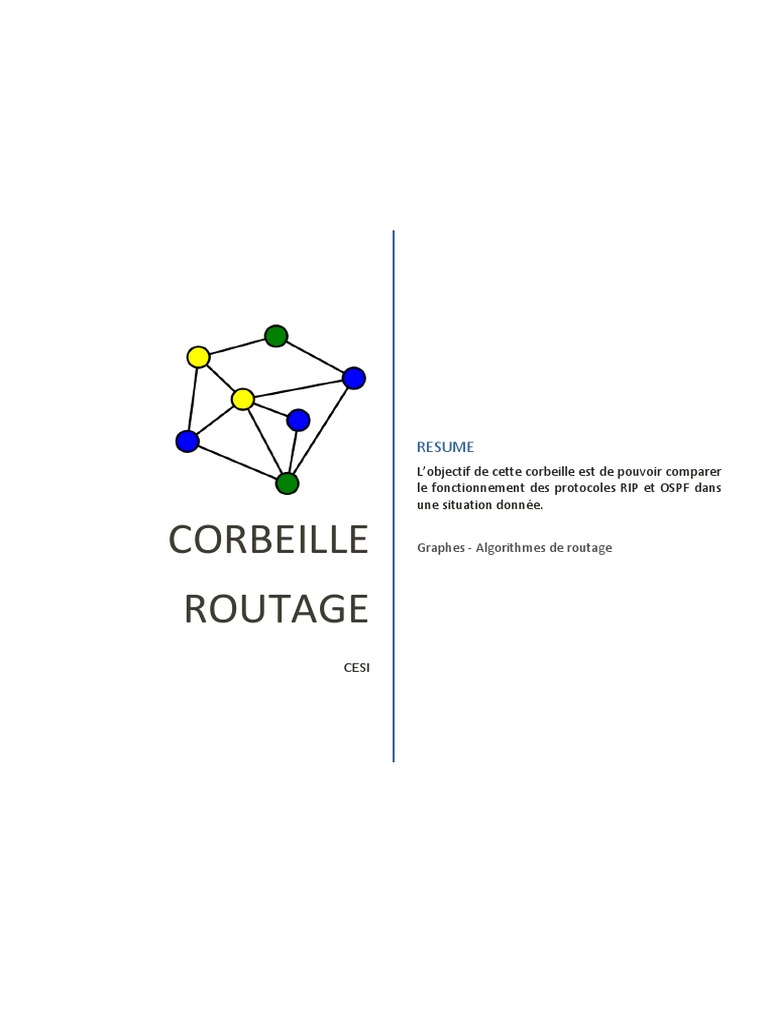

RESUME

L’objectif de cette corbeille est de pouvoir comparer

le fonctionnement des protocoles RIP et OSPF dans
une situation donnée.

CORBEILLE Graphes - Algorithmes de routage

ROUTAGE
CESI
 Sommaire :

SCENARIO 2

1 MISE EN PLACE DE RIP 3

Etape 1 : Activation de RIP 3
Etape 2 : Déclaration des réseaux 3
Etape 3 : Définition de la vitesse de la liaison 3
Etape 4 : vérification des routes 3

2 VERIFICATIONS DE RIP 4
Etape 1 : vérifications des liaisons 4
Etape 2 : vérifications du chemin parcouru entre le routeur A et le routeur F 4

3 MISE EN PLACE D’OSPF 5

Etape 1 : Activation d’OSPF 5
Etape 2 : Déclaration des réseaux 5
Etape 3 : Définition de la vitesse de la liaison 6
Etape 4 : vérification des routes apprises par OSPF 6

4 VERIFICATIONS D’OSPF 7
Etape 1 : vérifications des liaisons 7
Etape 2 : vérifications du chemin parcouru entre le routeur A et le routeur F 7

P. 1
 SCENARIO

Thomas ne sait pas qui écouter entre Pierre, Paul ou Jacques. Vous allez devoir maquetter les protocoles de routage
RIP et OSPF afin de vérifier les hypothèses.

Topologie

P. 2
1 MISE EN PLACE DE RIP
Mettez en place le protocole de routage RIP sur l’ensemble des routeurs afin de vérifier si un
protocole à état de lien peut convenir à la situation :

Etape 1 : Activation de RIP

Commencez par activer rip en version 2 sur votre routeur :
(config)#router rip
(config-router)#version {1 | 2 }

Etape 2 : Déclaration des réseaux

Déclarez les réseaux connectés aux interfaces des routeurs :
(config-router)#network w.x.y.z

Etape 3 : Définition de la vitesse de la liaison

Spécifiez maintenant la vitesse de la liaison avec la commande bandwidth. Cette commande
permet de définir une limite de transmission pour une interface. Dans notre cas, elle permet de
s’assurer de la véracité de notre démonstration vis-à-vis de la situation du prosit.
(config-if)#bandwidth ?
<1-10000000> Bandwidth in kilobits

Etape 4 : vérification des routes

Vérifiez les routes apprises par RIP avec les commandes suivantes :
#show ip route rip

P. 3
2 VERIFICATIONS DE RIP

Etape 1 : vérifications des liaisons

Vérifiez la bonne configuration des liaisons en effectuant des tests de communication avec des
requête ping entre les interfaces

Etape 2 : vérifications du chemin parcouru entre le

routeur A et le routeur F
Testez maintenant le chemin qui va être utilisé avec ce protocole pour une communication entre
le routeur A et F
Pour cela, passez en mode simulation (en bas à droite, Cf. Capture ci-dessous) et effectuez une
requête ping entre ces deux équipements. Vous devez utiliser les boutons « play » pour lancer la
simulation.

Le chemin emprunté doit être A - B - F

P. 4
3 MISE EN PLACE D’OSPF
Mettez en place le protocole de routage OSPF sur l’ensemble des routeurs afin de vérifier si un
protocole à état de lien peut convenir à la situation. Repartez sur la topologie initiale pour
commencer cette partie. N’oubliez pas d’enregistrer votre travail précédent. Sauvegardez vos
configurations sur les équipements en plus d’enregistrer le projet packet tracer. En effet, si vos
configurations ne sont sauvegardées comme des configurations de démarrage, votre travail ne
sera pas sauvegardé.

Etape 1 : Activation d’OSPF

Commencez par activer ospf sur votre routeur :
Router(config)#router ospf 1

Router ospf 1 ? Mais c’est quoi « 1 »?

______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________

Etape 2 : Déclaration des réseaux

Déclarez les réseaux connectés aux interfaces des routeurs :
Router(config-router)#network w.x.y.z masque inverse area 0

Comment je calcule un masque inverse ?

______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________

Area 1 ? Pourquoi « 1 »?

______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________

P. 5
Etape 3 : Définition de la vitesse de la liaison
Cette commande permet de définir une limite de transmission pour une interface. Dans notre
cas, elle permet de s’assurer de la véracité de notre démonstration vis-à-vis de la situation du
prosit.
(config-if)#bandwidth ?
<1-10000000> Bandwidth in kilobits

Etape 4 : vérification des routes apprises par OSPF

Afin de vérifier votre travail, utilisez la commande suivante :
#show ip route ospf

P. 6
4 VERIFICATIONS D’OSPF

Etape 1 : vérifications des liaisons

Vérifiez la bonne configuration des liaisons en effectuant des tests de communication avec des
requêtes ping entre les interfaces

Etape 2 : vérifications du chemin parcouru entre le

routeur A et le routeur F
Testez maintenant le chemin qui va être utilisé avec ce protocole pour une communication entre
le routeur A et F
Pour cela, passez en mode simulation (en bas à droite, Cf. Capture ci-dessous) et effectuez une
requête ping entre ces deux équipements. Vous devez utiliser les boutons « play » pour lancer la
simulation
Le chemin emprunté doit être A - C - D - E - F

P. 7
