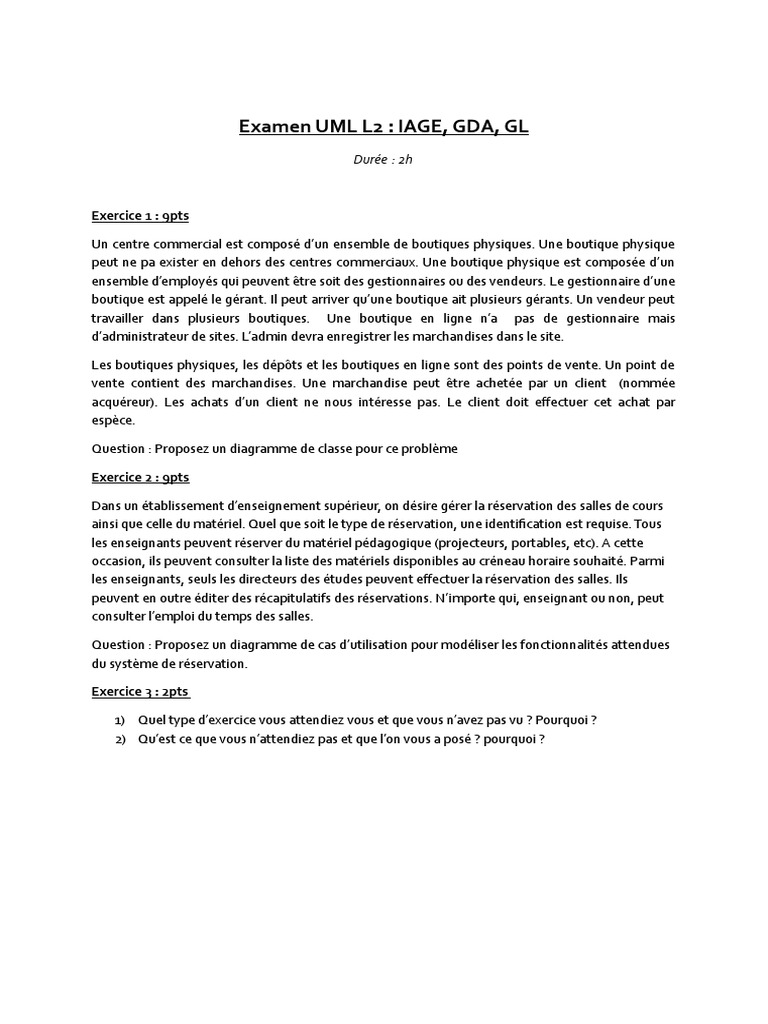

Examen UML L2

: IAGE, GDA, GL
Durée  : 2h

Exercice 1 : 9pts

Un centre commercial est composé d’un ensemble de boutiques physiques. Une boutique physique
peut ne pa exister en dehors des centres commerciaux. Une boutique physique est composée d’un
ensemble d’employés qui peuvent être soit des gestionnaires ou des vendeurs. Le gestionnaire d’une
boutique est appelé le gérant. Il peut arriver qu’une boutique ait plusieurs gérants. Un vendeur peut
travailler dans plusieurs boutiques. Une boutique en ligne n’a pas de gestionnaire mais
d’administrateur de sites. L’admin devra enregistrer les marchandises dans le site.

Les boutiques physiques, les dépôts et les boutiques en ligne sont des points de vente. Un point de
vente contient des marchandises. Une marchandise peut être achetée par un client (nommée
acquéreur). Les achats d’un client ne nous intéresse pas. Le client doit effectuer cet achat par
espèce.

Question : Proposez un diagramme de classe pour ce problème

Exercice 2 : 9pts

Dans un établissement d’enseignement supérieur, on désire gérer la réservation des salles de cours
ainsi que celle du matériel. Quel que soit le type de réservation, une identification est requise. Tous
les enseignants peuvent réserver du matériel pédagogique (projecteurs, portables, etc). A cette
occasion, ils peuvent consulter la liste des matériels disponibles au créneau horaire souhaité. Parmi
les enseignants, seuls les directeurs des études peuvent effectuer la réservation des salles. Ils
peuvent en outre éditer des récapitulatifs des réservations. N’importe qui, enseignant ou non, peut
consulter l’emploi du temps des salles.

Question : Proposez un diagramme de cas d’utilisation pour modéliser les fonctionnalités attendues
du système de réservation.

Exercice 3 : 2pts

1) Quel type d’exercice vous attendiez vous et que vous n’avez pas vu ? Pourquoi ?
2) Qu’est ce que vous n’attendiez pas et que l’on vous a posé ? pourquoi ?
