Etude APD D'un Projet D'aménagement Hydroagricole de 324ha Dans La Plaine de Sossé

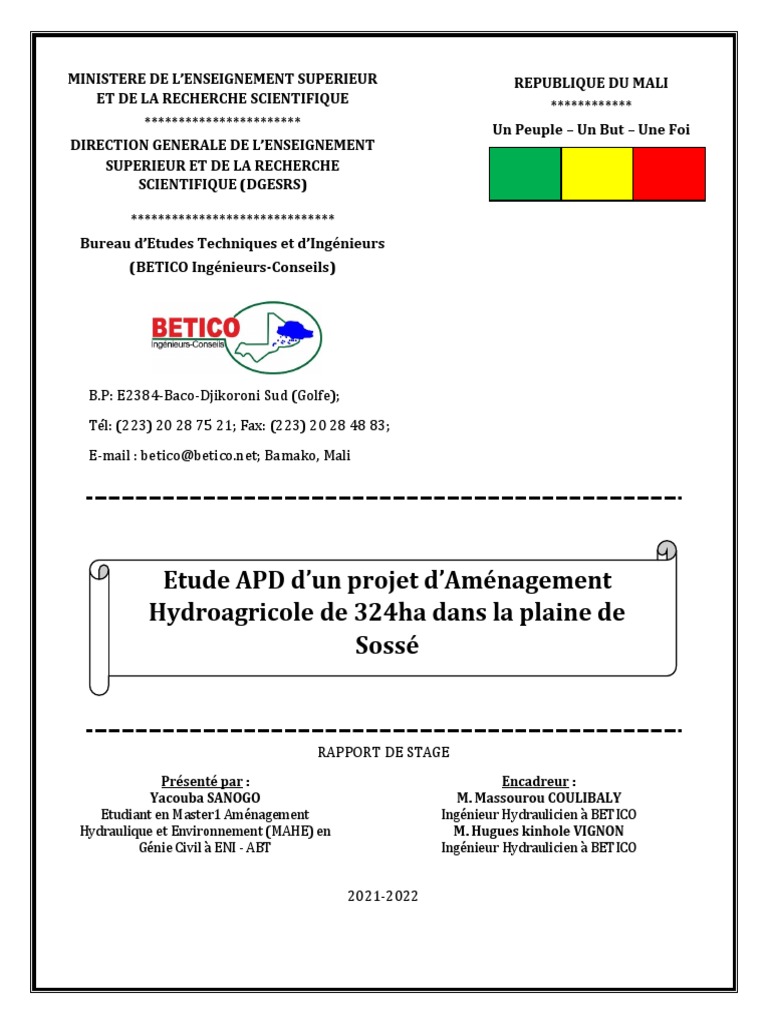

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR REPUBLIQUE DU MALI
ET DE LA RECHERCHE SCIENTIFIQUE ************

*********************** Un Peuple – Un But – Une Foi
DIRECTION GENERALE DE L’ENSEIGNEMENT
SUPERIEUR ET DE LA RECHERCHE
SCIENTIFIQUE (DGESRS)
******************************
Bureau d’Etudes Techniques et d’Ingénieurs
(BETICO Ingénieurs-Conseils)
B.P: E2384-Baco-Djikoroni Sud (Golfe);

Tél: (223) 20 28 75 21; Fax: (223) 20 28 48 83;
E-mail : betico@betico.net; Bamako, Mali
Etude APD d’un projet d’Aménagement

Hydroagricole de 324ha dans la plaine de
Sossé
RAPPORT DE STAGE
Présenté par : Encadreur :
Yacouba SANOGO M. Massourou COULIBALY
Etudiant en Master1 Aménagement Ingénieur Hydraulicien à BETICO
Hydraulique et Environnement (MAHE) en M. Hugues kinhole VIGNON
Génie Civil à ENI - ABT Ingénieur Hydraulicien à BETICO
2021-2022
Rapport de stage
Table des matières

Introduction ........................................................................................................................................................... 5
1. Etudes préliminaires .................................................................................................................................... 6
1.1. L’étude géologique et géotechnique : ................................................................................................................... 6
1.2. Etude pédologique : .............................................................................................................................................. 6
1.3. Etudes hydrologiques ........................................................................................................................................... 7
1.4. Etude topographie :............................................................................................................................................... 7
1.5. Etude socio-économique :..................................................................................................................................... 9
1.6. Etude d’impact environnementale : ...................................................................................................................... 9
2. Calcul des besoins en eaux ......................................................................................................................... 10
2.1. Besoins en eau du riz .......................................................................................................................................... 10
2.2. Données climatiques de base .............................................................................................................................. 10
2.3. Besoins Nets (BN) .............................................................................................................................................. 10
2.4. Besoins bruts (BB) : ........................................................................................................................................... 11
3. Schéma d’Aménagement ........................................................................................................................... 15
4. Dimensionnement des canaux et des drains ............................................................................................. 16
4.1. Dimensionnement des canaux ............................................................................................................................ 16
4.1.1. Approche hydraulique .................................................................................................................... 17
4.1.2. Détermination des débits de dimensionnement des canaux ............................................................ 17
4.2. Dimensionnement des drains .............................................................................................................................. 18
4.2.1 Evaluation et analyse des trois débits : ........................................................................................... 18
4.2.2 Détermination des débits de dimensionnement des drains ............................................................. 19
5. Calage des canaux et des drains ................................................................................................................ 20
5.1. Calage des canaux .............................................................................................................................................. 20
5.2. Calage des drains ................................................................................................................................................ 20
5.3. Les ouvrages ponctuels dans le réseau d’irrigation et drainage .......................................................................... 21
5.3.1. Les ouvrages de prise ..................................................................................................................... 21
5.3.2. Les débouchés des drains................................................................................................................ 24
5.3.3. Ouvrages de régulation des canaux ................................................................................................ 25
5.3.4. Déversoir de sécurité : .................................................................................................................... 26
5.3.5. Ouvrages de franchissement ........................................................................................................... 27
5.3.6. Revêtement des canaux .................................................................................................................. 28
6. Réseau de circulation ................................................................................................................................. 29
7. Planage des blocs à aménager ................................................................................................................... 29
8. Planning d’exécution des travaux ............................................................................................................. 30
9. Evaluation du coût de l’aménagement...................................................................................................... 30
Conclusion ........................................................................................................................................................... 32
ANNEXES ........................................................................................................................................................... 33
Yacouba SANOGO 2021 - 2022 1

Rapport de stage
Liste des figures

Figure 1: Modèle Numérique (MNT) du terrain réalisé sur surfer .................................................. 8
Figure 2: Tracé des canaux et des drains ........................................................................................ 15
Figure 3: Différents niveaux d'eau lors du fonctionnement des vannes AVIS ............................. 22
Figure 4: Diagramme des pertes de charges des vannes AVIS ...................................................... 23
Figure 5: Installation des vannes AVIS . (56/106 ; 90/190).......................................................... 23
Figure 6:le principe de fonctionnement du canal primaire (Régulation par aval).......................... 25
Figure 7:le principe de fonctionnement des canaux secondaires (Régulation par amont) ............. 26
Figure 8: Evolution ligne d'eau CS1.1D et contraintes hydrauliques des CS et CT ...................... 35
Figure 9:Evolution ligne d'eau CS1.2G et contraintes hydrauliques des CS et CT ....................... 36
Figure 10:Evolution ligne d'eau CS1.3G et contraintes hydrauliques des CS et CT ..................... 37
Figure 11:Evolution ligne d'eau CS1.4G et contraintes hydrauliques des CS et CT ..................... 38
Figure 12:Evolution ligne d'eau CP et contraintes hydrauliques des CS et CT ............................. 39
Figure 13:Evolution côte fond débouché drains tertiaires et côte fond du sous-DS1.1G .............. 41
Figure 14:Evolution côte fond débouché drains tertiaires et côte fond du DS1.1G ....................... 42
Figure 18:Evolution côte fond débouché drains tertiaires et côte fond du DP............................... 46
Figure 19:Marnage limite et pertes de charges suivant les modules .............................................. 47
Figure 20:Courbe de fonctionnement des modules à 1 masque ..................................................... 47
Figure 21:Courbe de fonctionnement des modules à 2 masques ................................................... 48
Figure 22:Schéma d’installation du module................................................................................... 48
Figure 23:Schéma de fonctionnement des modules ....................................................................... 49
Figure 24:Plan d'installation des modules à masques .................................................................... 50
Figure 25:Planning d'exécution des travaux................................................................................... 54
Figure 26:Plan d’Aménagement ................................................................................................... .59
Figure 27:Profils en long des canaux ............................................................................................. 60
Figure 28:Profils en long des drains ............................................................................................... 61
Figure 29:Profils en travers types des canaux et des drains........................................................... 62

Rapport de stage
Listes des tableaux

Tableau 1: Bornes de rattachement .................................................................................................. 8
Tableau 2: Evaluation des besoins en eau ...................................................................................... 13
Tableau 3: Débits de dimensionnement des drains ........................................................................ 19
Tableau 4: Récapitulatif des modules à masque pour les prises secondaires et tertiaire ............... 22
Tableau 5: Dimensions des vannes AVIS ...................................................................................... 23
Tableau 6: Caractéristiques des Vannes AVIS pour les prises des canaux primaires .................... 24
Tableau 7: Les caractéristiques des débouchés des drains ............................................................. 24
Tableau 8:Caractéristiques des régulateurs .................................................................................... 26
Tableau 9: Caractéristiques des déversoirs de sécurités ................................................................. 27
Tableau 10: Caractéristiques des ouvrages de franchissement ...................................................... 28
Tableau 11: Caractéristiques du revêtement des canaux ................................................................ 29
Tableau 12: Récapitulatif des coûts de projet ................................................................................ 31
Tableau 13:Dimensionnent et calage du des canaux tertiaires ....................................................... 34
Tableau 14: Dimensionnent et calage du canal secondaire CS1.1D .............................................. 35
Tableau 15:Dimensionnent et calage du canal secondaire CS1.2G ............................................... 36
Tableau 18:Dimensionnent et calage du canal principal CP .......................................................... 39
Tableau 19:Dimensionnement et Calage des drains tertiaires ..................................................... 40
Tableau 20: Dimensionnement et Calage du drain secondaire sous-DS1.1G .............................. 41
Tableau 21:Dimensionnement et Calage du drain secondaire -DS1.1G ...................................... 42
Tableau 22: Dimensionnement et Calage du drain secondaire -DS1.2G ..................................... 43
Tableau 23:Dimensionnement et Calage du drain secondaire -DS1.3G ...................................... 44
Tableau 24:Dimensionnement et Calage du drain secondaire -DS1.4G ........................................ 45
Tableau 25:Dimensionnement et Calage du drain principal -DP ................................................. 46
Tableau 26:côtes d’installation des modules :................................................................................ 48
Tableau 27:Dimensions des modules à masques ........................................................................... 49
Tableau 28:Calages des ouvrages de prises tertiaires sur canal secondaire CS1.1D ..................... 51
Tableau 29:Calages des ouvrages de prises tertiaires sur canal secondaire CS1.2G ..................... 51
Tableau 32: Calages des ouvrages de prises tertiaires sur canal principal CP ............................... 53
Tableau 33: Devis quantitatif et estimatif ...................................................................................... 57

Rapport de stage
Liste des Annexes

ANNEXE 1:Dimensionnement et calage des canaux ................................................................ 34
ANNEXE 2:Dimensionnement et calage des drains.................................................................. 40
ANNEXE 3:Choix du module à masque .................................................................................... 47
ANNEXE 4:Plannig d’exécution des travaux ............................................................................ 54
ANNEXE 5: Devis quantitatif et estimatif ................................................................................. 55
ANNEXE 6: Plan d'Aménagement…... …….………………….…..………………………….59
ANNEXE 7 : Profils en long des canaux ……………………….…..………………………….60
ANNEXE 8 : Profils en long des drains ……………………………...……………………… .61
ANNEXE 9 : Profils en travers types des canaux et des drains ………...……..…………….62

Rapport de stage
Introduction
L’Ecole Nationale d’Ingénieurs Abderhamane Baba TOURE fondée en 1963 à Bamako (Mali)
forme les Ingénieurs en génie industriel (mécanique, énergétique, électricité) ; en génie civil
(structures et technologie, infrastructures et transport, aménagement hydraulique et
environnement) ; géodésie (photométrie, topométrie) ; géologie (hydrogéologie, géologie
minière).
A cet effet, l’enseignement théorique dispensé est accompagné de nombreuses séances de travaux
pratiques. En plus de ces travaux, pour donner à l’étudiant ou en fin de formation un aperçu de ce
qui l’attend en situation professionnelle. Cette formation serait un moyen d’acquérir une
expérience, d’améliorer mes compétences professionnelles et mes performances, les quelles
m’offrent une facilité d’intégration dans le domaine de la vie active, ce qui m’aiderai à maitriser
mes taches et à assurer mes responsabilités d’une façon efficace.
C’est dans ce cadre que j’ai eu à faire ce stage portant l’Etude d’un Projet d’Aménagement
Hydroagricole.
L’objectif de cette formation est de mettre en pratique les connaissances théoriques déjà acquises.
Ce document s’articule autour de points suivants :
▪ études préliminaires ;
▪ calcul des besoins en eaux ;
▪ dimensionnement et calage des canaux et des drains
▪ schéma d’aménagement
▪ les ouvrages ponctuels dans le réseau d’irrigation et drainage
▪ dimensionnement et calage des ouvrages de prises
▪ planage des bloc à aménager
▪ le planning d’exécution des travaux
▪ évaluation du coût de l’aménagement

Rapport de stage
1. Etudes préliminaires
Comme tout projet, un projet d’Aménagement Hydroagricole demande avant sa rédaction
l’exécution d’études préliminaires longues et détaillées qui ont pour but de rassembler les
éléments qui permettent à l’ingénieur de choisir en toute connaissance les bases techniques du
projet et d’en étudier l’économie.
1.1. L’étude géologique et géotechnique :
La géotechnique est l’ensemble des activités liées aux application de la mécanique de sol, des
roches et de la géologie de l’ingénieur.
A partir des essais in-situ ou aux laboratoires de plus en plus perfectionnés, la géotechnique
fournit à l’ingénieurs les données nécessaires pour étudier le comportement mécanique du sol.
Le prélèvement ne se fait pas sur toute la superficie de l’aménagement, on cible l’emplacement
des ouvrages (canaux, colatures, bâtiments, réservoirs etc…) afin d’en étudier leur comportement
vise à vis de leur sol de fondation.
Les investigations de reconnaissance géotechnique se traduisent par l’exécution des sondages
dans les zones d’emprunt des sols avec prélèvement d’échantillons intacts et remaniés pour des
essais de laboratoires.
Apres l’extraction des terres, les matériaux constitutifs du corps du remblais de la digue, devront
être mise en œuvre à une teneur en eau avoisinante à celle de l’optimum Proctor normal (OPN) et
les opérations de compactages devront se poursuivre pour atteindre des compacité requises au
moins égale à 95% de l’OPN afin d’assurer une meilleur sécurité des ouvrages exécutés contre
l’action éventuel des érosions des talus dues au ruissellement des eaux de surface, et de palier
tout développement possibles des pressions interstitielles au sein des dites ouvrages lorsque les
canaux seront remplies.
Cette étude géotechnique ou géologique doit être faite par un géotechnicien.
Elle vise à :
✓ Déterminer les caractéristiques mécaniques des terrains ;
✓ Apprécier les risques naturels recensés dans le secteur dans lequel un projet s’inscrit
et leur impact sur celui-ci.
Elle résulte d’une étude de terrains qui permet d’obtenir la géologie (les types des sols
rencontrés), et les premières caractéristiques mécaniques (résistance apparente) des sols.
Le géotechnicien fournit à l’ingénieur des travaux d’aménagement un rapport dans lequel les
différents types de sol sont classées avec leurs caractéristiques.
1.2. Etude pédologique :
Dans les vastes périmètres cette étude peut se faire à l’échelle de 1/100000eme mais au niveau de
l’avant-projet ou du projet on utilisera l’échelle 1/20000eme.
L’étude pédologique permettra de classer les terres dominées en fonction de leur profondeurs,
teneur en matières organiques et plus spécialement en fonction de leur comportement à l’eau.
Le secteur sera divisé en zone apte, peu apte à l’irrigation.
Le pédologue attirera l’attention sur les terres manquantes de profondeurs, sur l’excès de
perméabilité ou de l’imperméabilité, sur la nécessité de drainer certaines eaux, sur le danger de
remontées du sel, sur les carences possibles.

Rapport de stage
L’étude permettra en outre de prévoir l’évolution probable des sols sous l’irrigation et par
conséquent de définir leur vocation agricole c’est-à-dire le type ou la nature des cultures qu’ils
peuvent porter avec le plus de profils et celle qui sont à proscrire.
Le résultat de ces études seront consignés dans un rapport et dans une carte pédologique, sur
laquelle seront reportées les zones naturelles et indiqués notamment les caractéristiques
hydrodynamiques de leurs sols.
1.3. Etudes hydrologiques

En général les études hydrologiques sont faites pour assurer la disponibilité de la ressource pour
l’aménagement projeté et du bon calage des infrastructures. Dans ce cas une source d’eau (fleuve,
cour d’eau, etc…) étudiée (c’est à dire le débit de la retenu est connu) sera utilisée comme
principale ressource en eau de la zone. Ainsi on procède par l’analyse des débit moyens et des
hauteurs d’eaux caractéristiques de la source d’eau. Cette analyse aboutira à la collecte des
données afin d’assurer l’exploit dans les domaines de :
• l’évaluation de l’importance de la plaine dans la vie socio-économique ;
• l’estimation des débits ;
• le choix du type d’aménagement ;
• la prise en compte des aspects environnementaux ;
• la conception et dimensionnement des équipements pour l’irrigation ;
• le mode de gestion et entretien de l’aménagement.
Ces données caractéristiques sont entre autres : les données journalières des côtes ; les données
des débits moyens et les données de la pluviométrie mensuelle à la station hydrométrique auprès
de la zone à la station.
D’une autre façon, pour lui permettre de déterminer aussi exactement que possible les besoins en
eau des cultures l’ingénieur sera amené à recueillir tous les éléments disponibles sur le climat soit
dans les archives des services météo, soit en effectuant des mesures directes : la pluviosité totale,
la pluviosité mensuelle, le caractère d’une pluie (intensité, durée), l’évaporation, luminosité, ainsi
que sur le régime des vents. Il se renseignera aussi sur le calendrier des cultures possibles.
1.4. Etude topographie :
Parallèlement la topographie de la zone sera levée, on utilise de plus en plus pour le levé des
grandes surfaces le levé par photographies aérienne à l’échelle 1/5000eme.
Toute fois une reconnaissance du terrain est nécessaire pour éviter des erreurs dans la rédaction
du projet. En particulier les obstacles superficiels, les points de passage obligé, les difficultés
inerrantes à telle ou telle franchissement devront être examiner avant tout commencement de
projet.
Les levés topographiques se feront à l’aide du GPS différentiels. Le système est constitué d’une
BASE et d’un mobile appelé ROVER. L’extraction des données GPS (le MNT) s’effectue à
l’aide du logiciel GNSS Solution installé dans le carnet qui assure l’interconnexion et le
manœuvre entre la BASE et ROVER. Ensuite on fera le traitement et l’analyse des données MNT

Rapport de stage
sur le logiciel Excel afin d’établir le plan topographique avec des courbes de niveau (Ce plan se
fera sur COVADIS et sur SURFER).
Le MNT nous permettra ultérieurement de délimiter les superficies susceptibles d’être irriguer,
construire les modèles de calage hydraulique, procédé au calcul des volumes des terrassement.
L’études de cet ensemble des points nous permettra de définir les différents profils en long et en
travers des différents ouvrages.
Après les levés, on procède par à la mise en place des bornes pérennes sur tous les changements
de direction de la limite de la zone d’étude et à l’intérieur de celle-ci, qui servira de base aux
travaux futurs. Ainsi, ces bornes coulées sur place en béton légèrement armé de dimension 0,10m
x 0,10m et émergeant du sol de plus de 0,15m ont été implantées de manière à ce qu’elles soient
bien visibles.
N° ID X(m) Y(m) Z(m)
1 B0 196406.4170 1521211.2640 297.6280
2 B1 192928.7410 1522045.3670 296.9720
3 B2 192817.2590 1525852.4390 297.6120
4 B3 197376.0390 1529203.8760 297.4790
5 B4 200074.7580 1527795.7310 297.9720
Tableau 1: Bornes de rattachement
Figure 1: Modèle Numérique (MNT) du terrain réalisé sur surfer

Rapport de stage
1.5. Etude socio-économique :

Les études socio-économiques constituent un ensemble d’investigations qui nous permettent de
ressortir l’état de l’environnement humain, social, économique et culturel du milieu.
La finalité de l'étude socio-économique est de fournir des données permettant d'apprécier
l'intégration du projet dans son environnement socio-économique. Elle permet de :
▪ Fournir des données ou des informations nécessaires à l'estimation des besoins en eau
et à la connaissance du site ;
▪ Mesurer l'adhésion des populations au projet ;
▪ Recenser les populations à déguerpir ou à exproprier du fait de la création de l'ouvrage
▪ Sensibiliser les populations ;
▪ Dégager les mesures d'accompagnement nécessaire à la réussite du projet, etc.
Dans sa démarche mise en œuvre, la réalisation d’une étude socioéconomique préalable à
l’élaboration du plan simple de gestion d’un projet d’AHA fait obligatoirement appel aux
techniques d’investigations participatives. Cette démarche s’articule autour de trois principales
phases :
• Une phase de préparation,
• Une phase de mise en œuvre,
• Une phase de capitalisation et de rédaction du rapport d’étude socio-économique.
1.6. Etude d’impact environnementale :
L études d’impacts environnementales (EIE) constituent un processus qui, au tout début de la
planification, cerne et évalue les risques d’incidences environnementales déroulant d’un projet
prévu. Les EIE établissent les mesures qui peuvent être négatifs ou pour les réduire à des niveaux
acceptables au préalable. Elles représentent donc une approche proactive et préventive en matière
de la gestion et de protection environnementales.
La mise en œuvre d’aménagement hydroagricole ne se fait pas sans interaction notable avec les
milieux naturels et humains. Leur construction modifie localement l’environnement et change
très souvent les habitues des riverains. Les aménagements notamment les périmètres irrigués ont
des impacts sur les eaux de surfaces et souterraines, surs les sols mais aussi sur la végétation et la
faune.
La méthodologie adaptée pour faire ces études sont les suivantes :
▪ Connaitre l’état initial du milieu et situer le projet dans ce contexte ;
▪ Analyser les conséquences ;
▪ Prévoir les mesures compensatoires et intégrées à la conception et au ; financement
du projet ;
▪ Débattre de la pertinence du projet.

Rapport de stage
2. Calcul des besoins en eaux

Les plantes ne peuvent pas se développer sans eau. La source d’eau, la plus connue pour la
croissance de la plante est l’eau de pluie. En cas d’insuffisance ou absence de pluie, l’eau doit
être fournie sous forme d’irrigation pour couvrir tout ou une partie des besoins en eau de la
plante.
La connaissance des besoins en eau des cultures est un paramètre essentiel pour piloter
l’irrigation de manière plus fine et ciblée. On évaluera ces besoins en tenant compte des réserves
utiles de l’eau dans le sol au début de la saison d’arrosage et de la durée réelle de la végétation
sous le climat considéré.
2.1. Besoins en eau du riz
Du point de vue besoin en eau d’irrigation, le riz, dont la croissance a lieu dans l’eau, est un cas
particulier. Non seulement l’eau doit couvrir les besoins de la culture par l’irrigation, ou sous
forme de précipitation, mais encore elle doit :
• Assurer la saturation du sol avant la plantation = pré-irrigation ;
• Compenser les pertes par percolation dans la parcelle.
2.2. Données climatiques de base
Parmi les facteurs climatiques influençant les besoins en eau, on peut citer : la pluviométrie, la
température, l’hygrométrie, l’insolation, l’évaporation, les vents.
La prise en compte de ces facteurs varie d’une formule à une autre ; pour la présente étude, nous
nous limiterons aux termes utilisés dans la formule de Bladney et Criddle qui nous servira de
base pour le calcul de l’évapotranspiration de référence (USA 1950).
2.3. Besoins Nets (BN)
Le besoin net du riz est la quantité d’eau nette ou réelle utilisée par la culture. Il est donné par
l’expression du bilan hydrique suivant :
𝐁𝐍 = 𝐄𝐓𝐏 + 𝐒 + 𝐈 − 𝐏𝐞
Avec BN : Besoin Net (en mm)
• ETP : Evapotranspiration potentielle (mm) = 𝐄𝐓𝐨 ∗ 𝐊𝐜
• S : Saturation du sol ou la mise en boue (mm)
• I : Infiltration (mm)
• Pe : Pluie efficace (mm)
2.3.1. Calcul de l’évapotranspiration potentielle ETP :

Par définition l’évapotranspiration potentielle (ETP) est la quantité d’eau évaporée par le sol et
transpirée par la plante lorsque le sol est à sa capacité de rétention dans les conditions d’un
développement végétatif optimum de la plante. Elle est obtenue en multipliant la valeur de l’ETo
par un coefficient Kc qui dépend de la culture et du stade végétatif.
𝐄𝐓𝐏 = 𝐄𝐓𝟎 ∗ 𝐊 𝐜
ET0 : : représente l’évapotranspiration de référence de la culture en mm/jour

Rapport de stage
Kc : : Le coefficient cultural (kc) est une valeur qui dépend de la surface, de la feuille de la plante,
de sa rugosité, de son stade de croissance, de la saison culturale et des conditions
météorologiques. Les coefficients culturaux (Kc) sont tirés du bulletin n°33 de la FAO
2.3.2. La saturation S :
La saturation S ou la mise en boue est une phase de préparation du sol pour le remplissage. Elle
permet aux plantes repiquées de disposer d’une réserve facilement utilisable (RFU) abondante
jusqu’à la phase de reprise.
Le volume d’eau nécessaire pour la saturation d’un sol dépend de ses caractéristiques physiques.
2.3.3. L’infiltration ou la percolation I :

Elle définit les pertes par infiltration au niveau de la parcelle et la conductivité hydraulique du
sol. Elle varie de 3mm/j pour le sol à texture fine et 5mm/j pour le sol filtrant.
Elle se détermine au cours des études pédologiques In-Situ comme paramètre hydrodynamique.
C’est le flux d’eau qui traverse le sol lorsqu’il est à sa capacité de rétention.
2.3.4. La pluie efficace Pe

Elle est déterminée par la formule suivante :
✓ 𝐏𝐞 = 𝟎, 𝟖 ∗ 𝐏 − 𝟐𝟓 𝐬𝐢 𝐏 > 𝟕𝟓𝐦𝐦/𝐦𝐨𝐢𝐬
✓ 𝐏𝐞 = 𝟎, 𝟔 ∗ 𝐏 − 𝟏𝟎 𝐬𝐢 𝐏 < 𝟕𝟓𝐦𝐦/𝐦𝐨𝐢𝐬 Avec P la pluviométrie mensuelle.
2.4. Besoins bruts (BB) :
Le Besoin Bruts noté BB, est la quantité d’eau qu’il faut réellement mobiliser pour satisfaire aux
besoins nets et qui tient donc compte des pertes dans le transport de l’eau depuis la source jusqu'à
la plante.
Ces pertes dépendent du système d’irrigation, de la qualité du réseau et de l’expérience de
l’irriguant. Chaque système est caractérisé par son efficience ; l’on a alors :
𝐁𝐍
𝐁𝐁 =
𝐄
Avec :
BB : Besoins Bruts en mm et
E : efficience du réseau.
Pour un réseau d’irrigation à ciel ouvert on accepte en général une efficience qui peut varier entre
50 et 75 %, ce qui veut dire que 50 à 75 % de l’eau, disponible à la source, est utilisée pour
l’évapotranspiration des cultures. Ce qui veut dire également que 25 à 50 % de l’eau n’est pas
disponible pour les cultures et se perd quelque part dans le réseau.
En d’autres termes, c’est la quantité totale d’eau pour une période donnée en tenant compte des
pertes pendant le transport et au niveau de la parcelle. Les efficiences des canaux sont définies
comme suit :
Efficience à la parcelle de la riziculture : 85 %

Rapport de stage
Efficience des canaux tertiaires (en terre) : 85 %

Efficience des canaux secondaires (revêtus) : 95 %
Efficience des canaux primaires (revêtus) : 95 %
Soient des efficiences globales de 65% pour la riziculture et de 50 % pour les autres cultures.
❖ Durée journalière d’irrigation nj
C’est la durée admissible d’irrigation arrêtée en accord avec les usagers et qui tient compte de la
pénibilité du travail, de la disponibilité des irrigants, de l’entretien du réseau, etc. Dans cette
étude, nous avons choisi une durée de 16 heures.
❖ Nombre de jours d’irrigation dans le mois (Nj)
C’est le nombre possible d’irrigations dans la période considérée. Il tient compte surtout de
l’occupation de la population bénéficiaire. Il est pris égal à 26 jours pour un moi de 30jours et 27
jours pour un mois de 31 jours ; soit 6 jours sur 7 dans une semaine. Le 7 ème jour sera réservé à la
vérification du réseau et des ouvrages.
2.3.5. Calcul du débit fictif continu (DFC)

C’est le débit avec lequel il faudrait apporter les besoins (d’une journée, d’une décade ou d’un
mois) d’une manière continue. C’est donc le débit que devrait transporter le réseau s’il
fonctionnait 24h/24, tous les jours au pas de temps considéré.
𝐁𝐁 𝐱 𝟏𝟎𝟎𝟎
𝐃𝐅𝐂 = ; 𝒍/𝒔/𝒉𝒂
𝐍𝐣 𝐱 𝟐𝟒 𝐱 𝟑𝟔𝟎𝟎
Avec
Nj : durée totale de la période considérée ;
BB (m3/ha) : Besoins Bruts de la période considérée.
2.3.6. Calcul du débit maximal de pointe (DMP)
C’est le débit effectif qu’il est nécessaire d’introduire dans le réseau pour pouvoir combler le
déficit en eau. C’est le débit réel sur lequel le réseau devra être calibré. Il tient compte de la durée
réelle de l’irrigation.
𝐍𝐣 𝟐𝟒
𝐃𝐌𝐏 = 𝐃𝐅𝐂 ∗ ∗ ; l/s/ha
𝐧𝐣 𝐧𝐡
Nj : nombre de jour du temps considéré égal à 7 jours
nj : Durée totale d’irrigation dans la période = 6 jours sur 7
nh : Durée journalière de l’irrigation = 12 heures
2.3.7. Débit d’Equipement (Qe)
Le débit d’équipement est égal à la valeur la plus élevée du débit maximum de pointe (DMP).
C’est le débit pris pour le dimensionnement du réseau.
𝐐𝐞 (𝐥/𝐬/𝐡𝐚) = 𝐃𝐌𝐏𝐦𝐚𝐱

Rapport de Stage
Les résultats de tous les calculs des besoins en eau sont récapitulés dans le tableau ci-dessous
N° Mois Unité Formules Mars Avril Mai Juin

1 Nombre de jours Jours donné 31 30 31 30
2 Evapotranspiration de Référence (ETo) mm donnée 316 285 267 216
3 Coefficient culturel (Kc) - donné 0,6 1 1 0,6
4 Besoin en eau (ETM) mm ETo * Kc 189,6 285 267 129,6
5 Pluie de fréquence quinquennale (P) mm donnée 0 0 2 23
6 Pluie efficace (Pe) mm 0,8 * P 0 0 1,6 18,4
7 Infiltration (I) mm donnée 39 39 39 39
8 Saturation ou mise à boue (S) mm donnée 150 0 0 0
9 Besoin Net en eau d'irrigation (BN) mm (ETM+S+I-Pe) 378,6 324 304,4 150,2
10 Efficience global du réseau ( E ) % donnée 0,7 0,7 0,7 0,7
11 Besoin bruts en eau (BB) mm BB=BN/E 540,86 462,86 434,86 214,57
((BB *1000)/(Nj *24 *
Débits Fictifs Continus (DFC) l/s/ha 2,0 1,8 1,6 0,8
12 3600))*10
13 Débit Maximum de Pointe (DMP) l/s/ha DFC*(Nj*24)/(nj*nh) 3,5 3,1 2,9 1,4
Tableau 2: Evaluation des besoins en eau

Rapport de Stage
Le débit d’équipement théorique calculé en tête du réseau est de 3,5 l/s/ha mais on maintiendra
un débit d’équipement de 2,6 l/ s/ha pour le dimensionnent des infrastructures. Ce qui traduit un
taux d’exploitation de 74,30% vu que le périmètre ne sera pas exploité à 100% en riziculture
durant la contre saison.
❖ Tour d’eau et temps d’irrigation
Le tour d’eau a été fixé en tenant compte de la culture, des habitudes dans la zone et dans
l’optique d’optimiser l’investissement sur la station de pompage.
❖ La Rotation (R)
C’est le nombre de jours séparant deux irrigations sur la même parcelle. Elle est calculée à partir
de la formule ci-dessous :
𝐝𝐚 × 𝐍𝐛𝐫𝐣𝐫
𝐑=
𝐁𝐁
R : rotation ou tour d’eau ou fréquence d’arrosage (j) ;
da : dose d’arrosage (mm) ;
Nbrjr : nombre de jours d’arrosage ;
BB : besoins en eau de la période (mm).
❖ La fréquence d’arrosage (N)
C’est le nombre d’arrosage par mois, elle est égale au rapport entre le besoin brut du mois
considéré et la réserve utilisable :
𝐁𝐁
𝐍 =
𝐑𝐔
❖ Le Module ou la main d’eau (m)
C’est le débit nécessaire et suffisant que l’irrigant utilise au niveau de l’unité parcellaire
d’arrosage sans perte excessive d’eau et de temps. Plus elle est grande, plus il y a de difficulté de
maîtrise et plus elle est petite, plus le temps d’irrigation est important. En général la main d’eau
est comprise entre 20l/s et 40l/s.
❖ Le Quartier hydraulique (Sw)

Il représente la surface de l’ensemble des parcelles qui peut être arrosée par la même main d’eau.
Au niveau de ce périmètre, il varie de 2,1 à 9,8 ha.
❖ Unité parcellaire (Sm)

C’est la superficie dont dispose un exploitant dans le périmètre. Habituellement, l’aménagement
parcellaire se fait sur la base des recommandations formulées par les bénéficiaires.
❖ Calendrier cultural
Les conditions climatiques sont très favorables pour la culture du riz durant tous les mois de
l’année. Le calendrier cultural a été établis pour le cycle de saison sèche : du 1er Mars au 30 juin

Rapport de stage
❖ Îlot d’irrigation :
Dans le découpage du périmètre, l’îlot d'irrigation est la superficie dominée par un canal tertiaire.
Pour ce cas précis, l’îlot d’irrigation et le quartier hydraulique sont identiques.
❖ Secteur hydraulique :
Un secteur hydraulique est défini par la superficie dominée par un canal secondaire.
❖ Bloc hydraulique :
Un bloc hydraulique est défini par la superficie dominée par un canal primaire.
3. Schéma d’Aménagement
Figure 2: Tracé des canaux et des drains

Rapport de stage
Trois composantes pouvant être distinguées dans le cas le plus complexe qui ont chacune
un rôle spécifique à jouer et font l’objet d’une forme propre d’exploitation :
- Les ouvrages de maitrise et de transfert de la ressource en eau : Elles sont
caractérisées soit par l’importance des structures et des équipements soit par leurs niveau
élevés de technicité soit par les deux à la fois : Barrage-réservoir, ouvrage de prise d’eau,
déversoirs de sécurités, ouvrages de régulation du débit dans les canaux, les ouvrages de
franchissement, etc…
- Les réseaux de distributions et les ouvrages annexes collectifs constituant l’ossature
principale du périmètre irrigué dont l’origine est une prise d’eau ou un canal de transfert
dans le cas le plus courant. Le système de distribution plus ou moins ramifié aboutit aux
prises (bornes, module ou simplement vannes) qui marque l’entrée des unités
d’exploitations gérées dans tous les cas par des paysans à titres individuels ou collectif.
- Les équipements des unités d’exploitations (parcelle ou quartier) les plus en aval
constituent l’outil d’irrigation directement utilisé par des usagers. Le point de passage du
réseau de distribution à l’équipement unitaire aval peut varier selon les aménagements en
tète des niveaux tertiaires par un système gravitaire par exemple. Le partage réponde à la
séparation de la fonction d’exploitation usagers et l’organisme responsable de la
distribution.
Lotissement du périmètre et tracé du réseau d’irrigation :
Le réseau projeté pour irriguer la tranche de 234ha comprend :
▪ 01 canal primaire d’une longueur de 1006,59 ml ;
▪ 04 canaux secondaires d’une longueur totale de 6413,04 ml ;
▪ 31 canaux tertiaires d’une longueur totale de 6822,65 ml ;
▪ 01 drain primaire DP d’une longueur de 1096,32 ml ;
▪ 05 drains secondaires d’une longueur totale de 6991,63 ml et
▪ 25 drains tertiaires totalisant 8494,63 ml.
Le plan du schéma d’aménagement est donné dans l’ANNEXE ci-dessous.
4. Dimensionnement des canaux et des drains

4.1. Dimensionnement des canaux
Le dimensionnement d’un réseau d’irrigation consiste à trouver les dimensions des canaux qui
assureront le transport de l’eau sans connaître de dégâts remarquables. Ces canaux transportent
l’eau avec comme particularité une surface libre en contact avec l’air et généralement soumise à
la pression atmosphérique. Pour éviter les risques d’érosion et d’accumulation de particules du
sol, l’écoulement de ces eaux doit être uniforme c’est-à-dire que les vitesses locales doivent être
presque parallèles et constantes le long d’une même trajectoire : la ligne d’eau doit être parallèle
au radier du canal.

Rapport de stage
4.1.1. Approche hydraulique

Le dimensionnement hydraulique est conduit en déterminante le débit en tête de chaque
canal d’irrigation puis les caractéristiques géométriques par des calculs itératifs en utilisant
la formule de Manning Strickler.
𝟏 𝟐
𝐐= ∗ 𝐒 ∗ 𝐑 𝟑 ∗ 𝐈𝟏 /𝟐
𝒏
Avec :
• Q : le débit du canal en m3/s ;

• 1/n =Ks : coefficient de Manning-Strickler qui est une caractéristique de la nature des
parois du canal ;
• S : section mouillée en m2
S = (b + m ∗ h) ∗ h
✓ b : largeur à la base (au plafond) de la section en m ;
✓ m : fruit de talus ;
✓ h : tirant d’eau en m.
• R : le rayon hydraulique en m :
𝑆 (b + mh)h
R = =
𝑃 (𝑏 + 2h√m2 + 1)
✓ P : périmètre mouillé P = b + 2h ∗ √(1 + m²) en m.

• I : pente hydraulique, cette pente est égale à la pente du fond du canal si on est en
écoulement uniforme. Pour ce présent projet, elle est de 10 cm/km en fonction de la pente
naturelle du terrain ;
Hypothèse :
Les canaux et les drains sont dimensionnés en supposant que le périmètre est exploité à 100% en
riziculture, en considérant les paramètres ci-dessous :
✓ le coefficient de rugosité Ks est pris égal à 60 pour les canaux en béton, à 35 pour les
canaux en terre et à 25 pour les drains (Valeurs usuelles de projet) ;
la vitesse maximale est de 1,5 m/s pour les canaux revêtus et de 1 m/s pour les canaux en terre.
4.1.2. Détermination des débits de dimensionnement des canaux
Le débit de dimensionnement est le débit de pointe que doit transporter un tronçon de canal afin
de satisfaire les besoins en eau en aval.

Rapport de stage
4.1.2.1. Débit des canaux tertiaires (𝐐𝐂𝐓 𝒆𝒏 𝒍/𝒔)

Un canal tertiaire alimente un quartier hydraulique d’une taille telle qu’une, deux ou trois mains
d’eau puissent l’irriguer entièrement. Ainsi il faudra donc choisir une main d’eau directement
supérieure au débit calculé. Les débits des canaux tertiaires sont obtenus par la multiplication du
DMP par les surfaces en aval du réseau, tout en tenant compte du coefficient d’utilisation du sol.
𝐐𝐂𝐓 = 𝐐𝐞 × 𝐒
4.1.2.2. Débit des canaux secondaires (𝐐𝐂𝐬 𝒆𝒏 𝒍/𝒔

Le débit de dimensionnement des canaux secondaires est obtenu en faisant le rapport entre tous
les tertiaires desservis par un secondaire donné et l’efficience de ce canal secondaire. Puisque ces
derniers seront revêtus, ils auront 0,95 pour efficience ainsi numériquement on a :
( Ʃ𝐐𝐂𝐓 )
𝐐𝐂𝐒 =
𝟎. 𝟗𝟓
4.1.2.3. Débit des canaux principaux (𝐐𝐂𝐏 𝒆𝒏 𝒍/𝒔)
Le débit du canal principal est la somme des débits des canaux secondaires qu’il alimente. Le
principe est identique à celui des canaux secondaires.
( Ʃ𝐐𝐜𝐬)
QCP =
𝟎. 𝟗𝟓
4.2. Dimensionnement des drains
Comme le réseau d’irrigation, il est constitué de canaux de même ordre mais qui évacuent l’eau
hors du périmètre. Il permet d’assainir le périmètre et de lutter contre la salinité ou une asphyxie
éventuelle des cultures.
Le débit spécifique de drainage est en principe la somme des débits de ruissellement, les débits
provoqués par les fausses manœuvres, et les débits de vidange des parcelles.
Vu que ces différents débits ne se retrouvent pas en même temps on choisit alors le plus grand
débit évalué comme débit spécifique de vidange. Son dimensionnement est fonction de la
superficie à drainer.
4.2.1 Evaluation et analyse des trois débits :
4.2.1.1. Débit de ruissellement des pluies

Le débit des eaux de pluie à évacuer est donné par l’expression suivante :
𝐂 ∗ 𝐏 ∗ 𝟏𝟎
𝐐𝐏 =
𝐍𝐣 ∗ 𝟐𝟒 ∗ 𝟑, 𝟔
Qp : débit à évacuer (l/s/ha) ;
P : pluie décennale (mm) ;
C : coefficient d’abattement pris égal à 0.5 préconisé par le Génie rural au Mali ;
Nj : Nombre de jours, ici égal à 3 jours.

Rapport de stage
4.2.1.2. Débit de vidange des parcelles

La parcelle de riz étant recouverte de 10 à 15cm d’eau doit être vidangé au bout de 6 jours.
Le débit de vidange des parcelles est donné par la formule ci-dessous.
𝐋 ∗ 𝟏𝟎
𝐐𝐕 =
𝐍𝐣 ∗ 𝟐𝟒 ∗ 𝟑, 𝟔
Avec :
Qv : Débit de vidange à évacuer (l/s/ha) ;

L : Lame d’eau (100 à 150 mm en 6 jours) ;
Nj : nombre de jours, ici égal à 6 jours.
4.2.1.3. Débit provoqué par les fausses manœuvres (l/s/ha)

Il est estimé à 20% du débit rentrant
𝐐𝐟𝐦 = 𝟎, 𝟐 ∗ 𝐐𝐞
Avec :
𝐐𝐟𝐦 : Débit provoqué par les fausses manœuvres (l/s/ha)
Les drains secondaires sont dimensionnés en supposant que 90 % des parcelles sont drainées ; et
les drains primaires en supposant que 80 % des parcelles sont drainées.
Les valeurs de ces différents débits sont consignées dans le tableau qui suit :
Hypothèses
Débit retenu
Drains Qp (l/s/ha) pour une Qv (l/s/ha) pour une Qfm
(l/s/ha)
pluie de 90mm lame d'eau de 15 cm (l/s/ha)
Tertiaires 1,68 2,89 0,52 2,89
Secondaires 90% des parcelles sont drainées 2,60
Primaire 80% des parcelles sont drainées 2,31
Tableau 3: Débits de dimensionnement des drains
4.2.2 Détermination des débits de dimensionnement des drains
4.2.2.1. Débit de dimensionnement des drains tertiaires (l/s)

Les débits des drains tertiaires sont obtenus par la multiplication de leurs différentes surfaces
nettes à irriguer par le module d’eau :
𝐐𝐃𝐓𝐢 = 𝒎𝒂𝒙(𝐐𝐏 ; 𝐐𝐯 ; 𝐐𝐟𝐦 ) ∗ 𝐒
4.2.2.2. Débit de dimensionnement des drains secondaires (l/s)

Le débit à être évacué par le drain secondaire est obtenu en additionnant tous les débits qui y
parviennent à lui :
𝐐𝐃𝐒𝐢 = 𝚺 𝐐𝐃𝐓𝐢

Rapport de stage
4.2.2.3. Débit de dimensionnement du drain principal (l/s)

Le débit à être évacué par le drain principal est obtenu en additionnant tous les débits qui
y parviennent à lui :
𝐐𝐃𝐏 = 𝚺 𝐐𝐃𝐒𝐢
5. Calage des canaux et des drains

5.1. Calage des canaux
Le calage des lignes d’eau dans les canaux d’irrigation a été effectué de l’aval vers l’amont, selon
le principe ci-après :
✓ la côte de référence Z0 au niveau de chaque bloc de parcelles :Elle est, par mesure de
sécurité, la côte maximale observée, déduction faite des singularités topographiques
présentant des pics ponctuels et localisés.
✓ la côte Z1 du plan d’eau nécessaire dans la parcelle : On admet une lame d’eau
maximale de 25 cm (riziculture) ou nulle (polyculture), soit :
𝐙𝟏 (𝐦) = 𝐙𝟎 + 𝟎, 𝟐𝟓𝐦 (𝐨𝐮 𝟎𝐦)
✓ la côte Z2 du plan d’eau du canal secondaire au droit de la prise d’eau du tertiaire
ou arroseur :
Elle correspond au plan d’eau Z1 additionné des pertes de charge survenant dans la prise
rigole et dans la prise arroseur, soit :
𝐙𝟐 (𝐦) = 𝐙𝟏 + ∆𝐇(𝐦 )
H = pertes de charges (pdc) de la prise rigole + pdc prise tertiaire
✓ la côte Z3 du plan d’eau nécessaire dans le canal secondaire ou partiteur

Les côtes Z2 ainsi déterminées pour tous les arroseurs constituent une distribution de points ;
dans chacun des biefs du partiteur, la côte Z2 maximale impose sa contrainte et le plan d’eau
maximum nécessaire à Qmax se voit ainsi aligné sur cette côte Z2 maximale.
Z3 (m) = PE max (Qmax) = max (côtes Z2)
✓ détermination de la côte Z4 de la ligne d’eau du canal primaire :
Les côtes Z3 ainsi déterminées pour tous les canaux secondaires constituent une distribution
de points, dont la droite enveloppe supérieure représente la limite minimale du plan d’eau
dans le canal primaire.
Z4 (m) = PE max (Qmax) = maximum (côtes Z3)
5.2. Calage des drains
Le calage du réseau de drainage s’effectue de l’amont vers l’aval, comme suit :
✓ lecture sur le plan topographique de la côte la plus basse Z0 à l’amont et à l’aval sur la
parcelle drainée par chacun des drains tertiaires;
✓ calage du fond du drain tertiaire à une côte inférieure à la côte définie ci-dessus ;
Z1 (m) = Z0 – 0,60 m

Rapport de stage
✓ calage de la côte Z2 du fond du drain secondaire en tenant compte des contraintes de

côtes imposées aux débouchés des drains tertiaires;
✓ calage de la côte Z3 du fond du drain principal en tenant compte de la contrainte de côte
imposée aux débouchés des drains secondaires.
Les côtes des débouchés des drains sont calculées à partir de la formule suivante :
𝒁 𝒅é𝒃𝒐𝒖𝒄𝒉é (𝒎) = 𝒁 𝒇𝒐𝒏𝒅 – 𝑳 × 𝒊
Avec L= longueur du drain (m) et i = pente du drain (m/m).
Les caractéristiques du dimensionnent et calage des canaux et des drains sont récapitulés dans l’
ANNEXE 7 ci-dessous.
5.3. Les ouvrages ponctuels dans le réseau d’irrigation et drainage
Les ouvrages ponctuels d’un réseau d’irrigation gravitaire sont construits pour assurer la
répartition de l’eau, la régulation des niveaux d’eau, la sécurité, le franchissement et la protection
des infrastructures.
5.3.1. Les ouvrages de prise
Il s’agit d’ouvrages hydrauliques ayant pour fonction de distribuer tout ou une partie du débit
d’un canal affluent dans les canaux dérivés. Un bon ouvrage de prise doit répondre à ces deux
conditions :
- délivrer un débit déterminé, constant dans le temps ;
- se prémunir contre les tentatives de fraude de la part des utilisateurs.
a. Prises de rigole
Les prises rigoles sont de petits ouvrages préfabriqués équipés de vannettes métalliques, qui
alimentent les rigoles de distribution. Elles sont constituées d’une tête amont en béton armé et
d’un PVC Ø 100 traversant le cavalier du canal tertiaire. Il a été retenu en moyenne une prise de
rigole pour 1 hectare.
b. Prises des canaux tertiaires et secondaires

Les canaux tertiaires et secondaires seront équipés des modules à masque de type X1, X2 et XX1.
Ils seront également utilisés comme ouvrage de prise en tête des canaux tertiaires et secondaires.
Les modules à masques NEYRTEC sont des appareils de prise d’eau, utilisés pour effectuer sur
des écoulements d’eau à surface libre, des prélèvements selon des débits constants, ajustables à
volonté. Ils se présentent sous la forme d’ensembles métalliques monoblocs qu’il suffit de sceller
à la bonne côte dans des maçonneries en attente.
Le réglage du débit s’effectue en ouvrant ou en fermant complètement des vannettes de largeurs
différentes, échelonnées selon le principe des boîtes de poids. Une fois l’appareil verrouillé, le
débit prélevé reste sensiblement constant, même si les plans d’eau amont et aval présentent
quelques variations. Les types des modules à masque équipant les prises tertiaires et secondaires
sont données dans le tableau suivant :

Rapport de stage
Canal/Module X1 X1 X1 X1 X1 XX1 XX1 X2 X2 X2 L1

20 30 40 140 270 20 50 20 30 130 50
CS1.1D 1 1
CS1.2G 6 3
CS1.3G 5 2 1
CS1.4G 3 3 2 1 1 1
CP 1 1 1 1
X ou XX désigne le type de module ; le premier chiffre (1) désigne le nombre de masque ; et le nombre
(20 ; 30 ; 40 ; ….)qui suit est le débit en l/s
Tableau 4: Récapitulatif des modules à masque pour les prises secondaires et tertiaire
c. Prises du canal primaire

La prise du canal primaire sera équipée d’une vanne plate à crémaillères pour l’alimentation du
périmètre à aménager.
Une vanne plate est un dispositif mécanique permettant de réguler l’ouverture et la fermeture des
orifices des passages busés. Donc les vannes plates régulent les débits dans les biefs des canaux
et dans les ouvrages de prise. Elles sont installées dans un cadre métallique et sont à manipuler
(ouvrir et fermer) au moyen d’une vis ou d’une crémaillère.
Les caractéristiques de la vanne plate à crémaillères du canal primaire sont fournies dans le
tableau 5 ci-dessous :
Figure 3: Différents niveaux d'eau lors du fonctionnement des vannes AVIS
D’où : (1) : niveau d’eau amont pour Q=0 ; (2) : niveau d’eau amont pour Qmax ; (3) : charge
minimale (pertes de charge de la vanne) ; (4) : charge maximale ; (5) : axe d’articulation de la
vanne ; (6) : niveau d’eau aval correspondant à Q=0 ; (7) : niveau d’eau aval correspondant à
Qmax ; (8) : décrément (6-7).

Rapport de stage
Figure 4: Diagramme des pertes de charges des vannes AVIS
Figure 5: Installation des vannes AVIS . (56/106 ; 90/190)
Tableau 5: Dimensions des vannes AVIS

Rapport de stage
Caractéristiques de la prise du canal primaire (CP) équipée de vanne AVIS

PEmax Bassin de dissipation
PEmax PEmin PEmin Decrement Type
Qmax Q projet aval (Q0)- Charge
Canal PM Fonction amont amont aval > r/20 Vanne Nombre
total actuel Axe de la Maximale X P
(Q0) (Qmax) (Qmax) < r/10 AVIS
Vanne
m m m m cm -
- m - l/s l/s - cm m cm
(1) (2) (3) (4) (5)=(3-4) AVIS (r/b)
CP 1006,59 Prise 590,00 590,00 298,53 298,75 298,57 298,53 4,5 71/132 1 50 0,00 20
Tableau 6: Caractéristiques des Vannes AVIS pour les prises des canaux primaires
5.3.2. Les débouchés des drains

Ces ouvrages permettent l’évacuation des eaux de drainage. Ils seront constitués par des buses,
pour le drain primaire et les secondaires, et par des tuyaux PVC pour les drains tertiaires. Ils
seront installés perpendiculairement à la piste du drain et protégés par des enrochements en
amont et en aval.
• Débouchés des rigoles
Les débouchés de rigoles sont des ouvrages destinés à l’évacuation des eaux de parcelles dans les
drains arroseurs. Ils sont situés à l’extrémité aval des rigoles et sont constitués de tuyaux en PVC
Ø 100.
• Débouchés des drains tertiaires dans les drains secondaires
Ces ouvrages permettent l’évacuation des eaux de drainage des drains tertiaires vers les drains
secondaires. Ils sont constitués de buses Ø 200 mis en place perpendiculairement à la piste du
drain secondaires.
• Débouchés des drains secondaires dans le drain principal
Ces ouvrages permettent l’évacuation des eaux de drainage du drain secondaire vers le drain
principal. Ils sont constitués par des buses Ø 450 (ou dalots équivalents) installées
perpendiculairement à la piste du drain principal.
• Débouchés du drain principal dans le drain collecteur :
Ces ouvrages permettent l’évacuation des eaux de drainage du drain principal vers le drain
collecteur. Ils sont constitués par des buses Ø 800 (ou dalots équivalents) installées
perpendiculairement à la piste du drain collecteur.
La section de ces ouvrages est déterminée par la formule de Manning-Strickler.
Le dimensionnement est fait à partir des itérations de la formule Q= V*S ; avec
V = vitesse en m/s ; Q = débit en m3/s ; S = la section des buses ou des dalots en m². Les
caractéristiques des débouchés des drains sont données dans le tableau ci-après :
Qmax à
Sup max Type Vmax Ks I S th D th D ret S P Vr
Drains évacuer
ha l/s - m/s - - m^2 m mm m² m m/s
DP1 200,00 462,00 Buse 1,00 70,00 0,02% 0,46 0,77 800 0,50 2,51 0,34
DS 53,50 139,10 Buse 1,00 70,00 0,02% 0,14 0,42 450 0,16 1,41 0,23
DT 10,70 30,92 Buse 1,00 70,00 0,02% 0,03 0,20 200 0,03 0,63 0,13
Rigole 1,00 2,89 PVC 0,50 120,00 0,02% 0,01 0,09 100 0,01 0,31 0,15
Tableau 7: Les caractéristiques des débouchés des drains

Rapport de stage
5.3.3. Ouvrages de régulation des canaux

Ces ouvrages permettent, lorsque le débit varie, de maintenir la ligne d’eau des canaux entre des
limites acceptables afin que :
- cette ligne d’eau puisse dominer l’ensemble de la zone à irriguer ;
- les prises d’eau soient correctement alimentées ;
- la protection des berges soit assurée.
Pour le dimensionnement des déversoirs statiques on utilise la formule suivante :
𝐐 = 𝐦 ∗ 𝐋 ∗ √𝟐𝐠 ∗ 𝐡𝟑/𝟐
Avec,
Q : Débit en m3/s ;
L : Longueur du déversoir (m) ;
h : Charge sur le déversoir (m) ;
g : Accélération de la pesanteur (9,81 m/s²) ;
m = 0,36 pour un seuil épais à bord vif ;
m : Coefficient dépendant de la forme du seuil : m = 0,40 pour un seuil épais à bord
arrondi.
Le dimensionnement consiste dans ce cas à déterminer la longueur du déversoir à exécuter pour
pouvoir évacuer le débit Q. Ainsi partant de la formule ci-dessus, on tire la longueur L qui
équivaut dans ces conditions à :
𝐐
𝐋=
𝐦 ∗ √𝟐𝐠 ∗ 𝐡𝟑/𝟐
➢ Canal primaire :
Le canal primaire fonctionnera en régulation par aval par une vanne plate à crémaillères.
L’avantage de leur utilisation est la perte de charge minime.
Dans ce système de régulation le débit appelé est commandé par les besoins à l’aval : le
consommateur commande. Les cavaliers des canaux sont calés par rapport à la ligne d'eau à Q0.
Prise avec Vanne plate
en tête du canal Régulateur avec Vanne Avio/Avis
en tête du bief
P1 Q1 P2 Q2 P3 Q3
PEmax Ligne d'eau à Qo

Adducteur ou CP Décrément (5 à 15 cm) Marnage
PEmin Ligne d'eau à Qmax PEmax à Q0
Décrément
e
Qd Distributeur 1 bief PEmin à Qmax
Fond du canal Qb 2 e bief
Figure 6:le principe de fonctionnement du canal primaire (Régulation par aval)

Rapport de stage
➢ Canaux secondaires :
La régulation sur ces canaux se fera par l’amont par des déversoirs statiques du type Giraudet.
Dans la présente configuration, le débit appelé est commandé par un opérateur situé à l’amont du
bief : la source commande. Les cavaliers des canaux sont calés par rapport à la ligne d'eau à Qmax.
Vanne plate
ou MàM en tête du canal Prélèvement d'eau Prélèvement d'eau Prélèvement d'eau
A1 Q1 A2 Q2 A3 Q3 Régulateur à seuil fixe

de niveau amont
Ligne d'eau à Qmax
PEmax Crête déversoir
Marnage
Adducteur ou CP Ligne d'eau à Qo Lame d'eau (h) Qr
PEmin
Qp CS : 1e bief (h) mesuré à 2m du seuil
CS : 2e bief
Fond du canal
Figure 7:le principe de fonctionnement des canaux secondaires (Régulation par amont)
Le dimensionnement, le calage hydraulique et les caractéristiques de l’ouvrage de régulation sont

fournis le tableau ci-dessous.
m= 0,36 Giraudet
m= 0,4 Transvesal
Qmax à Charge sur Longueur Cote seuil Longueur Bassin de dissipation
PE amont à
Canal Régulateur P.M transiter déversoir déversoir déversoir déversoir à Type Longueur Profondeur
Qmax (m)
(l/s) (m) calculée (m) exécuter (m) (cm)
R1 35,259 298,60 160,00 0,10 3,173 298,50 3,20 Giraudet 0,15 10
CS1.2G
R2 558,138 297,97 120,00 0,10 2,380 297,87 2,40 Giraudet 0,15 10
R1 34,6669 298,60 140,00 0,10 2,776 298,50 2,80 Giraudet 0,15 10
CS1.3G
R2 761,2769 298,16 100,00 0,10 1,983 298,06 2,00 Giraudet 0,15 10
Tableau 8:Caractéristiques des régulateurs
5.3.4. Déversoir de sécurité :
Ces ouvrages sont installés pour évacuer hors du réseau d’irrigation tout débit excédentaire du
canal pouvant être occasionné par un réglage défectueux de l’ouvrage de prise en tête du réseau,
la fermeture inopinée de prises situées dans les divers tronçons du canal ou l’admission d’eaux
sauvages (ruissellement de pluies dérivé dans le canal). Ils servent à protéger le canal contre les
dégradations que pourraient engendrer ces eaux.
Des ouvrages de sécurité par déversement seront placés à l’extrémité des canaux secondaires. Ces
déversoirs de sécurité seront équipés de vannettes de vidange. Leur dimensionnement sera fait sur
la base de l’évacuation du tiers (1/3) du débit en tête du canal.
Ces déversoirs de sécurité seront dimensionnés de la même façon que les régulateurs, à partir de
l’expression ci-dessous :
𝐐 = 𝐦 ∗ 𝐋 ∗ √𝟐𝐠 ∗ 𝐡𝟑/𝟐
Les caractéristiques des déversoirs latéraux sont dans le tableau suivant :

Rapport de stage
m= 0,32 lateral
m= 0,36 Giraudet
Canal Longueur du Diamètre Dimensions
Superficie PEmax à la fin Débit à Charge sur Longueur calculée Cote de calage DN des
primaire ou P.M. déversoir a théorique des pertuis de
irriguée du canal évacuer déversoir du déversoir du déversoir Buses
secondaire exécuter Buses vidange
ha m m+ L/s m m m+ m m Ø m
CS1.1D 18,40 739,58 298,37 16,7 0,10 0,37 298,42 0,4 0,15 200 0,2*0,2
CS1.2G 46,20 2033,45 297,59 60,0 0,10 1,34 297,64 1,4 0,28 300 0,2*0,2
CS1.3G 50,30 1957.0614 297,80 53,3 0,10 1,19 297,85 1,2 0,26 300 0,2*0,2
CS1.4G 103,80 1680,02 298,31 110,0 0,10 2,45 298,36 2,5 0,37 450 0,2*0,2
CP 218,70 1006,59 298,53 196,7 0,10 4,39 298,58 4,4 0,50 525 0,5*0,5
Tableau 9: Caractéristiques des déversoirs de sécurités
5.3.5. Ouvrages de franchissement

Ces ouvrages permettent de traverser les canaux et drains, les croisements de canaux et drains. Ils
sont présentés sous différentes formes : dalots, passages busés et passerelles.
Ils seront positionnés aux endroits ci-après :
• les prises du canal principal, des canaux secondaires sur le principal et des canaux
tertiaires sur les secondaires ainsi qu’après les régulateurs ;
• les débouchés du drain collecteur, des drains secondaires et les débouchés des drains
tertiaires sur les secondaires.
Aussi, des franchissements indépendants seront placés aux croisements des canaux et des pistes
principales, et en face des villages situés à côté du périmètre pour faciliter son accès.
❖ Calculs hydrauliques :
Le dimensionnement est basé sur la formule de Manning-Strickler.

Le dimensionnement est réalisé à partir des itérations de la formule 𝐐 = 𝐕 ∗ 𝐒; avec
V : Vitesse en m/s ;
S : Section des buses ou des dalots en m².
On se fixe une vitesse de façon à obtenir de faibles pertes de charges singulières (Js) et linéaires
(Jl). Ces pertes de charges sont estimées de la façon suivante :
La perte de charge dans l’ouvrage est donnée par la relation suivante :
𝟐
𝐐
𝐉𝐥 (𝐦) = ( 𝟐
) ∗𝐋
𝐊𝐬 ∗ 𝐒 ∗ 𝐑𝟑
Avec
S : Section mouillée (m²) ;
R : Rayon hydraulique (m) ;
Ks : 70 pour le béton
L : Longueur de l’ouvrage (m).

Rapport de stage
Les pertes de charge à l’entrée et à la sortie sont exprimées par :

𝐕²
𝐉𝐬 (𝐦) = (𝐊𝐜 + 𝐊𝐝) ∗
𝟐∗𝐠
V : Vitesse dans l’ouvrage en m/s ;
Kc+Kd = 1,5 (coefficients dépendant du type de raccordement, on considère un raccordement
brusque) (SOGETHA, 1969).
Les caractéristiques hydrauliques des ouvrages de franchissement sont résumées dans le tableau
suivant :
Diamère
Q V Section Perimètre Js=(Kc+K J = j*L ∆H = Dimensions de l'ouvrage
Position Fonction* Kc+Kd L (m) Type théorique
(m3/s) (m/s) (m²) (m) d)* V²/2g (m) Js+J (m)
(m) D (mm) l (m) H (m)
CP/DP P, F 0,59 0,5 1,18 3,18 1,5 4 0,0191 0,131 0,150 Dalot - - 1,2 1,0
CS/DS P, F 0,33 0,5 0,66 2,88 1,5 4 0,0191 0,101 0,120 Buse 0,92 950 - -
CT P 0,08 0,5 0,16 1,42 1,5 3 0,0191 0,029 0,048 Buse 0,45 450 - -
(*) P: Ouvrage de tête associé à la prise du canal ; F: Franchissement sur le canal ou le drain
Tableau 10: Caractéristiques des ouvrages de franchissement
5.3.6. Revêtement des canaux

Comme indiqué plus haut, pour assurer la facilité de l’écoulement de l’eau au niveau du primaire
et des secondaires nous optons pour un revêtement en béton armé constitué de joints
transversaux. Les inconvénients de ce type de revêtement sont le coût élevé et la sensibilité face
aux sous pressions, et son avantage est la longue durée de vie.
Le Fascicule 74 préconise que les parois d’étanchéité des canaux ne soient pas armées.
Cependant, le béton ordinaire sans armatures est sujet à être endommagé par des pressions
hydrostatiques ou autres. En contrepartie, l’emploi du béton armé permet d’empêcher que les
plaques fissurées se séparent du reste de l’ouvrage.
L’épaisseur du revêtement retenu est de 10 cm pour plus de sécurité et pour une mise en œuvre
plus aisée, et l’espacement des joints transversaux sera de 5 m.
Les caractéristiques du revêtement des canaux sont fournies dans le tableau ci-dessous :

Rapport de stage
Canal Canal primaire Canaux secondaires

Epaisseur des parois (m) 0,10 0,10
Epaisseur du radier (m) 0,2 0,2
Armatures
Suivant longueur (cm²/ml) 2,5 2,5
Choix 5HA8 (2,51 cm²)
Espacement (cm) 18,6
Suivant largeur (cm²/ml) 1,5 1,5
Radier en double nappe suivant les deux
2,3 2,3
sens (cm²/ml)
Enrobage (cm) 3 3
Joints transversaux
Espacement (m) 5 5
Largeur (cm) 1,5 1,5
Profondeur (cm) 3,33 3,33
Tableau 11: Caractéristiques du revêtement des canaux
6. Réseau de circulation
Il doit permettre d’une part l’accès facile des parcelles aux hommes et aux engins mécanisés
(tracteurs attelés et autres) et, d’autre part une gestion efficace et un bon entretien des réseaux.
La piste principale longe le canal principal d’irrigation et permet l’accès aux pistes secondaires :
celle-ci longent les canaux secondaires d’irrigations et permettent l’accès aux pistes tertiaires et
ainsi de suite…
Le réseau de circulation comporte les pistes suivantes :
- des pistes principales d’accès de 5 m le long du canal primaire ( CP1) ;
- des pistes secondaires d’accès de 4 m le long des drains secondaires ;
- des pistes tertiaires de 3 m le long des drains tertiaires, pour assurer l’accès par charrette
ou tout autre engin de petit gabarit ;
- des pistes tertiaires le long des canaux tertiaires (0.7 m), pour assurer l’accès à pied aux
parcelles pour les travaux champêtres et la manipulation des prises de rigoles.
7. Planage des blocs à aménager

Vue la configuration du terrain à travers les données topo, il est nécessaire de niveler les parcelles
qui seront cultivées en riz, de manière à garantir une lame d’eau uniforme de 20 cm. A cette fin,
chaque parcelle de 1 ha est planée et compartimentée en bassins de 0,25 ha séparés par des
diguettes. Le cloisonnement en bassins permet en effet de réduire les travaux de planage.
L’entreprise est chargée des travaux importants de planage et les exploitants se chargeront de
l’aménagement des rigoles et des diguettes de séparation.

Rapport de stage
7.1. Travaux préparatoires au planage
• Décapage, débroussaillage et dessouchage du périmètre ;

• Débosselage de la parcelle ;
• Ameublissement des sols à une profondeur minimale résultante après planage de 15 cm ;
• Pulvérisation des sols pour éliminer des mottes.
7.2. Travaux de planage
• Planage du type 1 (T1, surfaçage, sans mouvement de terre) ;
• Planage du type 2 (T2, surfaçage, avec mouvement de terre).
Planage de type T1 :
Pour les zones dont la pente est régulière de l’arroseur vers le drain-arroseur, le planage consiste
en un surfaçage par passages croisés d’engins, de façon à obtenir la tolérance requise de +/- 10
cm à l’intérieur de chaque bassin de 0,25 ha ;
Planage de type T2 :
Ce planage concerne les zones de contre pente entre l’arroseur et le drain arroseur, non dominées
ou à fort microrelief (les dénivelés par rapport au plan moyen de chaque bassin sont supérieurs à
20 cm) ; il consiste à effectuer un planage avec mouvements de terre permettant d’obtenir la
tolérance requise de 10 cm à l’intérieur de chaque bassin de 0,25 ha.
Les caractéristiques du planage sont représentées dans les annexes.
8. Planning d’exécution des travaux
La durée prévisionnelle des travaux a été estimée en se référant au catalogue des temps unitaires.
C’est un document dans lequel figurent les temps unitaires de réalisation des travaux, ce qui
génèrera des calculs pour l’ensemble des réalisations à faire pour l’aménagement de notre
parcelle.
Le planning des travaux est représenté dans l’ANNEXE 4.
9. Evaluation du coût de l’aménagement

L’évaluation des coûts du projet a été faite sur la base des éléments définis tout en prenant en
compte leurs charges d’exécution. Le coût de l’aménagement est estimé à partir des bordereaux
des prix unitaires appliqués dans la zone d’études et d’autres références en relation avec les
travaux de ce genre. Le coût de l’aménagement renferme huit séries à savoir : coûts
d’installations et de services, coûts de terrassement pour l’aménagement des réseaux secondaire
et tertiaire, coûts de préparation des sols, coûts des ouvrages à réaliser, coûts de construction des
bâtiments d’exploitation, coûts des études d’impact environnemental et coûts divers et imprévus.
La récapitulatif des coûts de projet est données dans le tableau ci-dessous :

Rapport de stage
Rubriques de coûts % du coût

Coûts ( FCFA)
Aménagements et constructions global
Série 1: Installations et services 125 000 000 3,86
Série 2: Terrassement pour le canal primaire 127 439 300 3,93
Série 3: Canaux secondaires 1 870 241 340 57,70
Série 4: Canaux et drains tertiaires 73 246 000 2,26
Série 5: Drains secondaires 56 525 866 1,74
Série 6: Drain primaire 7 532 816 0,23
Série 7: Piste principale le long du canal et drain primaire 36 068 888 1,11
Série 8: Aménagement parcellaire 86 670 000 2,67
Série 9: Ouvrages 193 756 100 5,98
Série 10: Bâtiments d'exploitation 39 590 000 1,22
Sous Total aménagements sans imprévus 2 616 070 310 80,71
Imprévus (5%) 130 803 516 4,04
Sous Total aménagements avec imprévus 2 746 873 826 84,75
TVA (18%) 494 437 289 15,25
Coût global du projet TTC 3 241 311 114 100,00
Coût à l'hectare 18 427 010 0,57
Tableau 12: Récapitulatif des coûts de projet

Rapport de stage
Conclusion
Ce projet d’aménagement de 324 ha permettra sans doute à la population bénéficiaire non

seulement d’assurer une sécurité alimentaire et nutritionnelle de plus en plus croissante et
d’améliorer la productivité et la compétitivité agricole mais aussi de sécuriser et accroître le
revenu de ses exploitants.
La superficie à aménager sera irriguée à travers un système d’irrigation gravitaire constitué d’un
réseau hydraulique qui permettra la distribution de l’eau sur l’ensemble du périmètre.
Sur les 324 ha bruts, une surface nette de 285 ha a été mise à profit avec un coût de Trois Milliard
Deux Cent Quarante-Un Millions Trois Cent Onze Mille Cent Quatorze Francs CFA
(3 241 311 114 FCFA) toutes taxes confondues, soit un coût à l’hectare de Dix-Huit Millions
Quatre Cent Vingt-sept Mille Dix Franc CFA (18 427 010 FCFA) pour une durée d’exécution de
20 mois hors hivernage.
Afin que cet aménagement assure pleinement sa fonction il est important de veiller au respect de
l’entretien du périmètre irrigué (mieux détaillé ci haut). Toutes ces mesures couplées à des
actions plus classiques comme la possibilité d’exploiter la nappe souterraine pendant la contre-
saison ou la réutilisation des eaux de drainage et le stockage d’une certaine quantité d’eau (dans
une mare à aménager à côté du périmètre) en période de crue utilisable pour l’alimentation en eau
du périmètre pendant la contre saison, permettront aux exploitants de disposer d’outils efficaces
pour une bonne gestion du périmètre irrigué.

Rapport de stage
ANNEXES

Rapport de Stage
ANNEXE 1:Dimensionnement et calage des canaux

Dime nsionne me nt de s canaux te rtiaire s
Pe nte Rugosité Large ur au Tiran d'e au Surface mllé Pé rimè tre Rayon Hyd Talus
CT Q(l/s) Q(m3/s) (Q*n)/(I^0,5) R^2/3 S*R^2/3
I n plafond b(m) h(m) S(m2) mllé P(m) R m
CT1.1.1D 30 0,03 0,0001 0,029 0,09 0,25 0,32 0,28 1,68 0,17 0,31 0,09 2
CT1.1.2D 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.2.1G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.2.2G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.2.3G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.2.4G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.2.5G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.2.6G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.2.7G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.2.8G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.2.9G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.3.1G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.3.1G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.3.2G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.3.3G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.3.4G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.3.5G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.3.6G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.3.7G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.3.8G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.3.9G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.4.1G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.4.1D 30 0,03 0,0001 0,029 0,09 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.4.2D 50 0,05 0,0001 0,029 0,14 0,25 0,40 0,42 2,04 0,21 0,35 0,15 2
CT1.4.2G 40 0,04 0,0001 0,029 0,11 0,25 0,35 0,33 1,82 0,18 0,32 0,11 2
CT1.4.3D 30 0,03 0,0001 0,029 0,09 0,25 0,32 0,28 1,68 0,17 0,31 0,09 2
CT1.4.3G 20 0,02 0,0001 0,029 0,06 0,25 0,27 0,21 1,46 0,15 0,28 0,06 2
CT1.4.4D 40 0,04 0,0001 0,029 0,11 0,25 0,35 0,33 1,82 0,18 0,32 0,11 2
CT1.4.4G 30 0,03 0,0001 0,029 0,09 0,25 0,32 0,28 1,68 0,17 0,31 0,09 2
CT1.4.5G 20 0,02 0,0001 0,029 0,06 0,25 0,32 0,28 1,68 0,17 0,31 0,09 2
CT1.4.5D 20 0,02 0,0001 0,029 0,06 0,25 0,32 0,28 1,68 0,17 0,31 0,09 2
CT1.4.6G 30 0,03 0,0001 0,029 0,09 0,25 0,32 0,28 1,68 0,17 0,31 0,09 2
Tableau 13:Dimensionnent et calage du des canaux tertiaires

Rapport de Stage
Canal Surface Débit Débit Débit h b m A P mouillé Pente energie Cote fond PE Qmax Contraintes Différence Pente Vitesse Cotes Marnage
Tertiaire Longueur Tn max irriguée au Modulé cumulé Canaux de charge Fond canal berges Cote Cavalier
P.M (m) (m) (m) tertiaire Prélevé
Après planage (ha) (l/s) (l/s) (m3 /s) (m) (m) (m2) (m) (cm/km) Projet projet (cm) (cm/km) (m/s) actuelle (m)
0 50 0,050 0,33 0,3 1 0,208 1,233 17,255 298,12 298,450 10,0 0,24 298,70 298,95 0,000
100 0,050 0,32 0,3 1 0,201 1,213 18,887 298,11 298,433 10,0 0,25 298,70 298,93 0,017
200 0,050 0,31 0,3 1 0,193 1,188 21,147 298,10 298,414 10,0 0,26 298,70 298,91 0,036
300 0,050 0,30 0,3 1 0,182 1,156 24,466 298,09 298,393 10,0 0,27 298,70 298,89 0,057
337,4775 CT1.1.1D 142,39 298 10,9 28,34 30 0,020 0,30 0,3 1 0,178 1,141 4,209 298,09 298,384 298,35 3,4 10,0 0,11 298,70 298,88 0,066
400 0,020 0,30 0,3 1 0,181 1,151 4,009 298,08 298,381 10,0 0,11 298,70 298,88 0,069
500 0,020 0,31 0,3 1 0,186 1,168 3,704 298,07 298,377 10,0 0,11 298,70 298,88 0,073
600 0,020 0,31 0,3 1 0,192 1,186 3,413 298,06 298,373 10,0 0,10 298,70 298,87 0,077
700 0,020 0,32 0,3 1 0,198 1,204 3,137 298,05 298,370 10,0 0,10 298,70 298,87 0,080
722,7915 CT1.1.2D 173,02 298 7,4 19,24 20 0,020 0,32 0,3 1 0,200 1,209 3,075 298,05 298,369 298,35 1,9 10,0 0,10 298,70 298,87 0,081
Tableau 14: Dimensionnent et calage du canal secondaire CS1.1D
Contrainte hydraulique CT
Evolution Ligne d'eau CS1.1D et contraintes hydrauliques des canaux tertiaires Le PE du CS1.1D
298,5
298,3
CT1.1.2D
CT1.1.1D
298,1
297,9
320 370 420 470 520 570 620 670 720
Figure 8: Evolution ligne d'eau CS1.1D et contraintes hydrauliques des CS et CT

Rapport de stage
P.M Canal Surface Débit Débit Débit h b m A P mouillé Pente energie Cote fond PE Qmax Contraintes Différence Pente Vitesse Cotes Marnage
Canaux Cote
Tertiaire Longueur Tn max irriguée au Module cumulé Tertiaires de charge Fond canal berges Cavalier
(m) (m) tertiaire Prélevé
3
(m) (ha) (l/s) (l/s) (m /s) (m) (m) (m2) (m) (cm/km) Projet projet (cm) (cm/km) (m/s) actuelle (m)
0 0,18000 0,70 0,3 1 0,700 2,280 8,868 297,90 298,600 10,0 0,26 298,85 299,10 0,000
30,259 CT1.2.1 333,01 298,20 6,70 17,42 20,00 0,1600 0,70 0,3 1 0,701 2,281 6,991 297,90 298,597 298,55 4,7 10,0 0,23 298,85 299,10 0,003
35,259 R1 0,1600 0,70 0,3 1 0,701 2,281 6,984 297,90 298,597 10,0 0,23 299,10 0,003
35,359 R1 0,1600 0,72 0,3 1 0,734 2,336 6,169 297,28 298,000 10,0 0,22 298,50 0,600
100 0,1600 0,72 0,3 1 0,739 2,343 6,074 297,27 297,996 10,0 0,22 298,85 298,50 0,604
200 0,1600 0,73 0,3 1 0,746 2,355 5,927 297,26 297,990 10,0 0,21 298,85 298,49 0,610
300 0,1600 0,73 0,3 1 0,753 2,366 5,779 297,25 297,984 10,0 0,21 298,85 298,48 0,616
328,6589 CT1.2.2 276,62 297,60 4,60 11,96 20,00 0,1400 0,73 0,3 1 0,755 2,370 4,391 297,25 297,982 297,95 3,2 10,0 0,19 298,85 298,48 0,618
400 0,1400 0,74 0,3 1 0,762 2,381 4,284 297,24 297,979 10,0 0,18 298,85 298,48 0,621
500 0,1400 0,74 0,3 1 0,772 2,397 4,136 297,23 297,975 10,0 0,18 298,85 298,47 0,625
553,138 CT1.2.3 222,17 297,40 3,40 8,84 20,00 0,1200 0,74 0,3 1 0,778 2,406 2,982 297,23 297,973 297,75 10,0 0,15 298,85 298,47 0,627
558,138 R2 0,1200 0,74 0,3 1 0,778 2,407 2,975 297,23 297,973 10,0 0,15 298,47 0,627
558,238 R2 0,1200 0,62 0,3 1 0,570 2,054 6,784 297,00 297,620 10,0 0,21 298,12 0,980
600 0,1200 0,62 0,3 1 0,572 2,057 6,719 297,00 297,617 10,0 0,21 298,85 298,12 0,983
700 0,1200 0,62 0,3 1 0,578 2,067 6,564 296,99 297,610 10,0 0,21 298,85 298,11 0,990
765,5889 CT1.2.4 223,17 297,20 3,50 9,10 20,00 0,1000 0,63 0,3 1 0,581 2,073 4,486 296,98 297,606 297,55 5,6 10,0 0,17 298,85 298,11 0,994
800 0,1000 0,63 0,3 1 0,584 2,078 4,426 296,98 297,605 10,0 0,17 298,85 298,10 0,995
900 0,1000 0,63 0,3 1 0,593 2,094 4,255 296,97 297,600 10,0 0,17 298,85 298,10 1,000
933,4097 CT1.2.5 245,73 297,00 3,40 8,84 20,00 0,0800 0,64 0,3 1 0,596 2,100 2,687 296,96 297,599 297,35 24,9 10,0 0,13 298,85 298,10 1,001
1000 0,0800 0,64 0,3 1 0,603 2,113 2,597 296,96 297,597 10,0 0,13 298,85 298,10 1,003
1100 0,0800 0,65 0,3 1 0,615 2,134 2,467 296,95 297,594 10,0 0,13 298,85 298,09 1,006
1200 0,0800 0,66 0,3 1 0,627 2,156 2,343 296,94 297,592 10,0 0,13 298,85 298,09 1,008
1268,5232 CT1.2.6 272,70 297,00 9,30 24,18 20,00 0,0600 0,66 0,3 1 0,636 2,170 1,272 296,93 297,590 297,35 24,0 10,0 0,09 298,85 298,09 1,010
1300 0,0600 0,66 0,3 1 0,640 2,178 1,249 296,93 297,590 10,0 0,09 298,85 298,09 1,010
1400 0,0600 0,67 0,3 1 0,655 2,203 1,177 296,92 297,589 10,0 0,09 298,85 298,09 1,011
1469,6526 CT1.2.7 282,02 297,00 5,00 13,00 20,00 0,0400 0,68 0,3 1 0,665 2,220 0,502 296,91 297,588 297,35 23,8 10,0 0,06 298,85 298,09 1,012
1500 0,0400 0,68 0,3 1 0,669 2,229 0,493 296,91 297,588 10,0 0,06 298,85 298,09 1,012
1600 0,0400 0,69 0,3 1 0,685 2,255 0,463 296,90 297,587 10,0 0,06 298,85 298,09 1,013
1653,9426 CT1.2.8 308,77 297,00 5,20 13,52 20,00 0,0200 0,70 0,3 1 0,694 2,270 0,112 296,89 297,587 297,35 23,7 10,0 0,03 298,85 298,09 1,013
1700 0,0200 0,70 0,3 1 0,702 2,283 0,109 296,89 297,587 10,0 0,03 298,85 298,09 1,013
1800 0,0200 0,71 0,3 1 0,719 2,311 0,102 296,88 297,587 10,0 0,03 298,85 298,09 1,013
1900 0,0200 0,72 0,3 1 0,736 2,339 0,096 296,87 297,587 10,0 0,03 298,85 298,09 1,013
2000 0,0200 0,73 0,3 1 0,753 2,367 0,090 296,86 297,587 10,0 0,03 298,85 298,09 1,013
2034,243 CT1.2.9 338,31 297,20 5,10 13,26 20,00 0,0200 0,73 0,3 1 0,759 2,376 0,088 296,85 297,587 297,55 3,7 10,0 0,03 298,85 298,09 1,013
Tableau 15:Dimensionnent et calage du canal secondaire CS1.2G
Le PE du CS1.2G
Evolution Ligne d'eau CS1.2G et contraintes hydrauliques des canaux tertiaires Cote fond
298,800
298,400
CT1.2.…
298,000
CT1.2.2G
297,600 CT1.2.3G
CT1.2.4G CT1.2.5G CT1.2.6G CT1.2.9G
CT1.2.7G CT1.2.8G
297,200
296,800
296,400
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700 1800 1900 2000 2100
Figure 9:Evolution ligne d'eau CS1.2G et contraintes hydrauliques des CS et CT

Rapport de stage
(m) (ha) (l/s) (l/s) (m3 /s) (m) (m) (m2) (m) (cm/km) Projet projet (cm) (cm/km) (m/s) actuelle (m)
0 0,16000 0,80 0,3 1 0,880 2,563 3,819 297,80 298,600 10,0 0,18 298,85 299,10 0,000
29,6669 CT1.3.1G 305,88 298,20 6,20 16,12 20 0,1400 0,80 0,3 1 0,883 2,568 2,893 297,80 298,60 298,55 4,9 10,0 0,16 298,85 299,10 0,001
34,6669 R1 0,1400 0,80 0,3 1 0,884 2,569 2,887 297,80 298,60 10,0 0,16 299,10
34,7669 R1 0,1400 0,62 0,3 1 0,570 2,054 9,234 297,60 298,22 10,0 0,25 298,72
100 0,1400 0,62 0,3 1 0,570 2,053 9,244 297,59 298,21 9,0 0,25 298,85 298,71 0,386
200 0,1400 0,62 0,3 1 0,571 2,055 9,194 297,58 298,20 10,0 0,25 298,85 298,70 0,395
232,6763 CT1.3.2G 313,49 297,80 7,40 19,24 0,1400 0,62 0,3 1 0,572 2,056 9,177 297,58 298,20 298,15 5,2 10,0 0,24 298,85 298,70 0,398
300 0,1400 0,62 0,3 1 0,573 2,058 9,140 297,57 298,20 10,0 0,24 298,85 298,70 0,404
400 0,1400 0,62 0,3 1 0,574 2,060 9,084 297,56 298,19 10,0 0,24 298,85 298,69 0,414
502,2899 CT1.3.3G 308,27 297,60 6,40 16,64 20 0,1200 0,62 0,3 1 0,575 2,063 6,630 297,55 298,18 297,95 22,7 10,0 0,21 298,85 298,68 0,423
600 0,1200 0,63 0,3 1 0,580 2,072 6,476 297,54 298,17 10,0 0,21 298,85 298,67 0,429
700 0,1200 0,63 0,3 1 0,586 2,082 6,317 297,53 298,16 10,0 0,20 298,85 298,66 0,436
756,2769 CT1.3.4G 264,32 297,60 5,00 13,00 20 0,1000 0,63 0,3 1 0,589 2,088 4,323 297,53 298,16 297,95 21,1 10,0 0,17 298,85 298,66 0,439
761,2769 R2 0,1000 0,63 0,3 1 0,590 2,089 4,314 297,53 298,16 10,0 0,17 298,66
761,3769 R2 0,1000 0,47 0,3 1 0,362 1,629 15,767 297,40 297,87 10,0 0,28 298,37
800 0,1000 0,47 0,3 1 0,359 1,623 16,091 297,40 297,86 10,0 0,28 298,85 298,36 0,736
900 0,1000 0,46 0,3 1 0,352 1,606 17,018 297,39 297,85 10,0 0,28 298,85 298,35 0,752
949,6224 CT1.3.5G 273,94 297,20 4,20 10,92 20 0,0800 0,46 0,3 1 0,347 1,596 11,249 297,38 297,84 297,55 28,9 10,0 0,23 298,85 298,34 0,761
1000 0,0800 0,46 0,3 1 0,347 1,594 11,315 297,38 297,83 10,0 0,23 298,85 298,33 0,766
1100 0,0800 0,46 0,3 1 0,345 1,590 11,455 297,37 297,82 10,0 0,23 298,85 298,32 0,778
1128,6323 CT1.3.6G 281,35 297,40 5,00 13,00 20 0,0600 0,46 0,3 1 0,345 1,589 6,469 297,36 297,82 297,75 6,9 10,0 0,17 298,85 298,32 0,781
1200 0,0600 0,46 0,3 1 0,348 1,596 6,318 297,36 297,81 10,0 0,17 298,85 298,31 0,786
1300 0,0600 0,46 0,3 1 0,352 1,607 6,106 297,35 297,81 10,0 0,17 298,85 298,31 0,792
1328,2895 CT1.3.7G 285,22 297,40 5,40 14,04 20 0,0400 0,46 0,3 1 0,353 1,610 2,686 297,34 297,81 297,75 5,6 10,0 0,11 298,85 298,31 0,794
1400 0,0400 0,47 0,3 1 0,360 1,625 2,560 297,34 297,80 10,0 0,11 298,85 298,30 0,795
1500 0,0400 0,48 0,3 1 0,369 1,646 2,393 297,33 297,80 10,0 0,11 298,85 298,30 0,798
1539,3831 CT1.3.8G 291,99 297,20 5,50 14,30 20 0,0200 0,48 0,3 1 0,373 1,654 0,582 297,32 297,80 297,55 25,1 10,0 0,05 298,85 298,30 0,799
1600 0,0200 0,48 0,3 1 0,380 1,670 0,553 297,32 297,80 10,0 0,05 298,85 298,30 0,799
1700 0,0200 0,49 0,3 1 0,392 1,697 0,509 297,31 297,80 10,0 0,05 298,85 298,30 0,800
1800 0,0200 0,50 0,3 1 0,405 1,724 0,469 297,30 297,80 10,0 0,05 298,85 298,30 0,800
1900 0,0200 0,51 0,3 1 0,417 1,751 0,433 297,29 297,80 10,0 0,05 298,85 298,30 0,801
1940,4583 CT1K.3.9G 311,64 297,20 5,20 13,52 20 0,0200 0,52 0,3 1 0,422 1,762 0,419 297,28 297,80 297,55 24,9 10,0 0,05 298,85 298,30 0,801
Contrainte hydraulique
299,00 Evolution Ligne d'eau CS1.3G et contraintes hydrauliques des canaux tertiaires CT
298,60
CT1.3.1G
298,20
CT1.3.2G
297,80 CT1.3.3G CT1.3.4G CT1.3.5G CT1.3.8G
CT1.3.7G
CT1.3.6D CT1.3.9G
297,40
297,00
0 200 400 600 800 1000 1200 1400 1600 1800 2000

Rapport de stage
(m) (ha) (l/s) (l/s) (m3 /s) (m) (m) (m2) (m) (cm/km) Projet projet (cm) (cm/km) (m/s) actuelle (m)
0 0,33000 0,70 0,3 1 0,700 2,280 29,805 297,80 298,500 10,0 0,47 298,75 299,00 0,000
30,6888 CT1.4.1G 280,67 298,00 6,40 16,64 20 0,3100 0,69 0,3 1 0,690 2,263 27,356 297,80 298,491 298,35 14,1 10,0 0,449 298,75 298,99 0,009
31,1281 CT1.4.1D 437,75 298,00 9,80 25,48 30 0,2800 0,69 0,3 1 0,690 2,262 22,328 297,80 298,491 298,35 14,1 10,0 0,406 298,75 298,99 0,009
100 0,2800 0,69 0,3 1 0,675 2,238 23,601 297,79 298,475 10,0 0,415 298,75 298,98 0,025
200 0,2800 0,67 0,3 1 0,653 2,200 25,824 297,78 298,452 10,0 0,429 298,75 298,95 0,048
300 0,2800 0,66 0,3 1 0,627 2,155 28,734 297,77 298,426 10,0 0,447 298,75 298,93 0,074
350,4164 CT1.4.2D 414,15 297,80 16,60 43,16 50 0,2300 0,65 0,3 1 0,612 2,129 20,686 297,76 298,411 298,15 26,1 10,0 0,376 298,75 298,91 0,089
400 0,2300 0,64 0,3 1 0,603 2,114 21,460 297,76 298,401 10,0 0,381 298,75 298,90 0,099
490,4799 CT1.4.2G 350,48 298,00 13,70 35,62 40 0,1900 0,63 0,3 1 0,587 2,084 15,748 297,75 298,382 298,35 3,2 10,0 0,324 298,75 298,88 0,118
500 0,1900 0,63 0,3 1 0,586 2,083 15,809 297,75 298,380 10,0 0,324 298,75 298,88 0,120
600 0,1900 0,62 0,3 1 0,577 2,066 16,474 297,74 298,364 10,0 0,329 298,75 298,86 0,136
626,9103 CT1.4.3D 393,47 297,80 8,20 21,32 30 0,1600 0,62 0,3 1 0,575 2,061 11,828 297,74 298,360 298,15 21,0 10,0 0,278 298,75 298,86 0,140
700 0,1600 0,62 0,3 1 0,573 2,058 11,942 297,73 298,351 10,0 0,279 298,75 298,85 0,149
713,7028 CT1.4.3G 343,11 297,80 4,30 11,18 20 0,1400 0,62 0,3 1 0,572 2,057 9,160 297,73 298,350 298,15 20,0 10,0 0,245 298,75 298,85 0,150
800 0,1400 0,62 0,3 1 0,573 2,059 9,113 297,72 298,342 10,0 0,244 298,75 298,84 0,158
900 0,1400 0,62 0,3 1 0,575 2,061 9,056 297,71 298,333 10,0 0,244 298,75 298,83 0,167
1000 0,1400 0,62 0,3 1 0,576 2,064 8,995 297,70 298,324 10,0 0,243 298,75 298,82 0,176
1129,5533 CT1.4.4D 298,04 297,80 13,40 34,84 40 0,1000 0,62 0,3 1 0,578 2,068 4,547 297,69 298,312 298,15 16,2 10,0 0,173 298,75 298,81 0,188
1043,0053 CT1.4.4G 295,11 297,80 9,70 25,22 30 0,0700 0,62 0,3 1 0,571 2,054 2,304 297,70 298,316 298,15 16,6 10,0 0,123 298,75 298,82 0,184
1100 0,0700 0,62 0,3 1 0,578 2,067 2,233 297,69 298,315 10,0 0,121 298,75 298,81 0,185
1200 0,0700 0,63 0,3 1 0,590 2,089 2,114 297,68 298,312 10,0 0,119 298,75 298,81 0,188
1247,3102 CT1.4.5G 297,71 297,60 5,50 14,30 20 0,0500 0,64 0,3 1 0,596 2,099 1,051 297,68 298,311 297,95 36,1 10,0 0,084 298,75 298,81 0,189
1300 0,0500 0,64 0,3 1 0,603 2,113 1,017 297,67 298,311 10,0 0,083 298,75 298,81 0,189
1400 0,0500 0,65 0,3 1 0,617 2,138 0,955 297,66 298,310 10,0 0,081 298,75 298,81 0,190
1500 0,0500 0,66 0,3 1 0,632 2,164 0,898 297,65 298,309 10,0 0,079 298,75 298,81 0,191
1600 0,0500 0,67 0,3 1 0,647 2,189 0,845 297,64 298,308 10,0 0,077 298,75 298,81 0,192
1654,8571 CT1.4.5D 211,43 297,80 5,50 14,30 20 0,0300 0,67 0,3 1 0,655 2,204 0,294 297,63 298,308 298,15 15,8 10,0 0,046 298,75 298,81 0,192
1664,0012 CT1.4.6G 285,89 297,80 10,70 27,82 30 0,0300 0,67 0,3 1 0,656 2,206 0,292 297,63 298,307 298,15 15,7 10,0 0,046 298,75 298,81 0,193
Contrainte Hydraulique
298,90 Evolution Ligne d'eau CS1.4G et contraintes hydrauliques des canaux tertiaires Le PE du CS1.4G
298,40 CT1.4.1G
CT1.4.1D CT1.4.2G
CT1.4.3G CT1.4.5D
CT1.4.3D CT1.4.4D CT1.4.4G
CT1.4.2D CT1.4.6G
297,90 CT1.4.5G
297,40
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500 1600 1700

Rapport de stage
P.M Canal Surface Débit Débit Débit h b m A P mouillé Pente energie Cote fond PE Qmax Contraintes Différence Pente Vitesse Cotes
Canaux Fond Cote
Primaire Longueur irriguée cumulé
Tn max Modulé Tertiaires de charge canal berges Cavalier
Secondaire (m) Prélevé Prélevé et secondaire
(m) Tertaire (ha) (l/s) (l/s) (m3/s) (m) (m) (m2) (m) (cm/km) Projet projet (cm) (cm/km) (m/s) actuelle (m)
0 0,5900 0,83 0,5 1 1,104 2,848 28,072 297,92 298,750 5,0 0,53 299,00 299,35
41,7358 CS1.1D 733,48 298,20 18,40 47,84 50 0,5400 0,82 0,5 1 1,083 2,820 24,729 297,92 298,738 298,55 18,828 5,0 0,50 299,00 299,34
100 0,5400 0,81 0,5 1 1,059 2,788 26,277 297,92 298,724 5,0 0,51 299,00 299,32
200 0,5400 0,79 0,5 1 1,014 2,728 29,461 297,91 298,698 5,0 0,53 299,00 299,30
300 0,5400 0,76 0,5 1 0,964 2,658 33,715 297,91 298,668 5,0 0,56 299,00 299,27
347,7403 CS1.2G 2042,47 298,20 46,20 120,12 130 0,4100 0,75 0,5 1 0,936 2,620 20,996 297,90 298,652 298,55 10,204 5,0 0,44 299,00 299,25
400 0,4100 0,74 0,5 1 0,920 2,596 22,021 297,90 298,641 5,0 0,45 299,00 299,24
500 0,4100 0,72 0,5 1 0,886 2,548 24,301 297,90 298,619 5,0 0,46 299,00 299,22
600 0,4100 0,70 0,5 1 0,849 2,493 27,240 297,89 298,595 5,0 0,48 299,00 299,19
684,9543 CS1.3G 1957,06 298,20 50,30 130,78 140 0,2700 0,69 0,5 1 0,813 2,440 13,245 297,89 298,572 298,55 2,161 5,0 0,33 299,00 299,17
700 0,2700 0,68 0,5 1 0,811 2,436 13,346 297,89 298,570 5,0 0,33 299,00 299,17
800 0,2700 0,68 0,5 1 0,795 2,413 14,051 297,88 298,556 5,0 0,34 299,00 299,16
900 0,2700 0,67 0,5 1 0,779 2,387 14,866 297,88 298,542 5,0 0,35 299,00 299,14
997,2203 CS1.4G 1680,02 298,00 103,80 269,88 270 0,2700 0,66 0,5 1 0,761 2,360 15,794 297,87 298,528 298,35 17,776 5,0 0,35 299,00 299,13
Tableau 18:Dimensionnent et calage du canal principal CP
Contraintes hydrauliques CT, CS et CP

Evolution Ligne d'eau CP de Tiekelesso et contraintes hydrauliques CP/CS/CT LE CP Sossé
Côte fond CP Sossé
298,80
CS1.2G
298,40 CS1.1D CS1.3G
CS1.4G
298,00
297,60
0 100 200 300 400 500 600 700 800 900 1000
Figure 12:Evolution ligne d'eau CP et contraintes hydrauliques des CS et CT

Rapport de Stage
ANNEXE 2:Dimensionnement et calage des drains

Dime nsionne me nt de s drains te rtiaire s
DRAINS Pe nte Rugosité Large ur au Tiran d'e au Surface mllé Pé rimè tre Rayon Hyd Talus
Q(m3/s) (Q*n)/(I^0,5) R^2/3 S*R^2/3
Te rtiaire s I n plafond b(m) h(m) S(m2) mllé P(m) R m
Sous DT1.1.1D 0,01924 0,0001 0,04 0,08 0,30 0,32 0,30 1,73 0,17 0,31 0,09 2
Sous DT1.1.2D 0,03302 0,0001 0,04 0,13 0,30 0,37 0,38 1,95 0,20 0,34 0,13 2
Sous DT1.1.3D 0,04784 0,0001 0,04 0,19 0,30 0,45 0,54 2,31 0,23 0,38 0,20 2
DT1.1.1G 0,00546 0,0001 0,04 0,02 0,30 0,20 0,14 1,19 0,12 0,24 0,03 2
DT1.1.2G 0,02964 0,0001 0,04 0,12 0,30 0,37 0,38 1,95 0,20 0,34 0,13 2
DT1.1.3G 0,07046 0,0001 0,04 0,28 0,30 0,52 0,70 2,63 0,27 0,41 0,29 2
DT1.1.4G 0,09594 0,0001 0,04 0,38 0,30 0,59 0,87 2,94 0,30 0,45 0,39 2
DT1.1.5G 0,13910 0,0001 0,04 0,56 0,30 0,69 1,16 3,39 0,34 0,49 0,57 2
DT1.2.1G 0,01378 0,0001 0,04 0,06 0,30 0,26 0,21 1,46 0,15 0,28 0,06 2
DT1.2.2G 0,04212 0,0001 0,04 0,17 0,30 0,42 0,48 2,18 0,22 0,36 0,17 2
DT1.2.3G 0,05538 0,0001 0,04 0,22 0,30 0,46 0,56 2,36 0,24 0,38 0,22 2
DT1.2.4G 0,07852 0,0001 0,04 0,31 0,30 0,52 0,70 2,63 0,27 0,41 0,29 2
DT1.2.5G 0,09516 0,0001 0,04 0,38 0,30 0,59 0,87 2,94 0,30 0,45 0,39 2
DT1.2.6G 0,13000 0,0001 0,04 0,52 0,30 0,67 1,10 3,30 0,33 0,48 0,53 2
DT1.3.1G 0,02782 0,0001 0,04 0,11 0,30 0,35 0,35 1,87 0,19 0,33 0,11 2
DT1.3.2G 0,04186 0,0001 0,04 0,17 0,30 0,42 0,48 2,18 0,22 0,36 0,17 2
DT1.3.3G 0,05486 0,0001 0,04 0,22 0,30 0,46 0,56 2,36 0,24 0,38 0,22 2
DT1.3.4G 0,06578 0,0001 0,04 0,26 0,30 0,50 0,65 2,54 0,26 0,40 0,26 2
DT1.3.5G 0,07878 0,0001 0,04 0,32 0,30 0,55 0,77 2,76 0,28 0,43 0,33 2
DT1.3.6G 0,09542 0,0001 0,04 0,38 0,30 0,59 0,87 2,94 0,30 0,45 0,39 2
DT1.3.7G 0,11466 0,0001 0,04 0,46 0,30 0,63 0,98 3,12 0,32 0,46 0,46 2
DT1.3.8G 0,13078 0,0001 0,04 0,52 0,30 0,67 1,10 3,30 0,33 0,48 0,53 2
DT1.4.1G 0,02678 0,0001 0,04 0,11 0,30 0,35 0,35 1,87 0,19 0,33 0,11 2
DT1.4.2G 0,14690 0,0001 0,04 0,59 0,30 0,70 1,19 3,43 0,35 0,49 0,59 2
DT1.4.3G 0,05252 0,0001 0,04 0,21 0,30 0,35 0,35 1,87 0,19 0,33 0,11 2
DT1.4.4G 0,07280 0,0001 0,04 0,29 0,30 0,53 0,72 2,67 0,27 0,42 0,30 2
DT1.4.5G 0,08190 0,0001 0,04 0,33 0,30 0,55 0,77 2,76 0,28 0,43 0,33 2
DT1.4.6G 0,09074 0,0001 0,04 0,36 0,30 0,58 0,85 2,89 0,29 0,44 0,37 2
DT1.4.7G 0,10270 0,0001 0,04 0,41 0,30 0,61 0,93 3,03 0,31 0,45 0,42 2
DT1.4.8G 0,12012 0,0001 0,04 0,48 0,30 0,65 1,04 3,21 0,32 0,47 0,49 2
Tableau 19:Dimensionnement et Calage des drains tertiaires

Rapport de Stage
Surface Débit h b m S P mouillé Pente energie Cote fond PE Qmax Vitesse

Drains PM Longueur Superficie TN mini amont TN mini aval Cote Fond Cote Fond Cote Fond Différence P.M Drains Drainée cumulé
tertiaires ou parcelle drainée Parcelle Parcelle amont débouché Sous DS1.1D cote fond Cumulée
(m) (ha) (m) (m) (m) (m) (m) (m) (ha) (m3/s) (m) (m) (m2) (m) (cm/km) Projet projet (m/s)
0,00 296,900 0,00 0,0201 0,50 0,35 1,5 0,550 2,153 1,3182 296,90 297,40
Sous DT1.1.1D 15,57 398,14 5,70 297,60 297,60 297,00 297,00 296,898 0,10 15,57 Sous DT1.1.1D 7,40 0,01924 0,50 0,35 1,5 0,553 2,158 1,1932 296,90 297,40 0,035
100 -0,60 -0,60 296,890 100,00 0 0,51 0,35 1,5 0,566 2,184 - 296,89 297,40 0,000
200 -0,60 -0,60 296,880 200,00 0 0,52 0,35 1,5 0,585 2,221 - 296,88 297,40 0,000
300 -0,60 -0,60 296,870 300,00 0 0,53 0,35 1,5 0,604 2,257 - 296,87 297,40 0,000
400 -0,60 -0,60 296,860 400,00 0 0,54 0,35 1,5 0,624 2,293 - 296,86 297,40 0,000
500 -0,60 -0,60 296,850 500,00 0 0,55 0,35 1,5 0,644 2,329 - 296,85 297,40 0,000
600 -0,60 -0,60 296,840 600,00 0 0,56 0,35 1,5 0,664 2,365 - 296,84 297,40 0,000
700 -0,60 -0,60 296,830 700,00 0 0,57 0,35 1,5 0,684 2,401 - 296,83 297,40 0,000
Sous DT1.1.2D 733,0236 170,36 5,30 297,60 297,60 297,00 297,00 296,827 0,17 733,02 DT2 12,70 0,03302 0,57 0,35 1,5 0,691 2,413 1,9338 296,83 297,40 0,048
800 -0,60 -0,60 296,820 800,00 0 0,58 0,35 1,5 0,702 2,432 - 296,82 297,40 0,000
900 -0,60 -0,60 296,810 900,00 0 0,59 0,35 1,5 0,723 2,468 - 296,81 297,40 0,000
1000 -0,60 -0,60 296,800 1000,00 0 0,60 0,35 1,5 0,745 2,504 - 296,80 297,40 0,000
1100 -0,60 -0,60 296,790 1100,00 0 0,61 0,35 1,5 0,766 2,540 - 296,79 297,40 0,000
1200 -0,60 -0,60 296,780 1200,00 0 0,62 0,35 1,5 0,788 2,576 - 296,78 297,40 0,000
1300 -0,60 -0,60 296,770 1300,00 0 0,63 0,35 1,5 0,810 2,612 - 296,77 297,40 0,000
1400 -0,60 -0,60 296,760 1400,00 0 0,64 0,35 1,5 0,833 2,649 - 296,76 297,40 0,000
Sous DT1.1.3D 1405,11 398,14 7,40 297,60 297,60 297,00 297,00 296,759 1405,11 20,10 0,05226 0,64 0,35 1,5 0,834 2,650 2,9367 296,76 297,40 0,063
Tableau 20: Dimensionnement et Calage du drain secondaire sous-DS1.1G
Evolution cote débouche Drain Tertiaire et cote fond Drain Secondaire Sous DS1.1D
298,80 PE Qmax
Cote debouché DT
298,40 Cote fond Sous DS1.1D
298,00
297,60
Cote (m)
297,20
296,80
296,40
296,00
0,00 200,00 400,00 600,00 Distance (m) 800,00 1000,00 1200,00 1400,00
Figure 13:Evolution côte fond débouché drains tertiaires et côte fond du sous-DS1.1G

Rapport de stage

tertiaires ou parcelle drainée Parcelle Parcelle amont débouché DS 1.1G cote fond Cumulée
0,00 296,500 0,00 0,00546 0,70 0,35 1,5 0,980 2,874 0,02 296,50 297,20
DT1.1.1D 6,68 436,81 16,60 298,80 297,60 298,20 297,00 296,499 0,50 6,68 DT1.1.1D 2,10 0,00546 0,70 0,35 1,5 0,982 2,876 0,02 296,50 297,20 0,006
100 -0,60 -0,60 296,490 -297,09 100,00 0,00 2,10 0,00546 0,71 0,35 1,5 1,005 2,910 0,02 296,49 297,20 0,005
200 -0,60 -0,60 296,480 -297,08 200,00 0,00 55,60 0,14456 0,72 0,35 1,5 1,029 2,946 12,82 296,48 297,20 0,140
300 -0,60 -0,60 296,470 -297,07 300,00 0,00 55,60 0,14456 0,72 0,35 1,5 1,022 2,936 13,05 296,47 297,19 0,141
DT1.1.2D 452,95 400,98 9,80 297,20 297,20 296,60 296,60 296,455 0,15 452,95 DT1.1.2D 55,60 0,14456 0,71 0,35 1,5 1,011 2,919 13,46 296,45 297,17 0,143
400 -0,60 -0,60 296,460 -297,06 400,00 0,00 55,60 0,14456 0,71 0,35 1,5 1,015 2,925 13,30 296,46 297,17 0,142
500 -0,60 -0,60 296,450 -297,05 500,00 0,00 55,60 0,14456 0,71 0,35 1,5 1,007 2,914 13,59 296,45 297,16 0,144
600 -0,60 -0,60 296,440 -297,04 600,00 0,00 55,60 0,14456 0,71 0,35 1,5 0,998 2,901 13,91 296,44 297,15 0,145
DT1.1.3D 685,70 375,83 15,70 297,40 297,20 296,80 296,60 296,431 0,17 685,70 DT1.1.3D 55,60 0,14456 0,70 0,35 1,5 0,990 2,889 14,22 296,43 297,14 0,146
700 -0,60 -0,60 296,430 -297,03 700,00 0,00 55,60 0,14456 0,70 0,35 1,5 0,989 2,886 14,28 296,43 297,13 0,146
800 -0,60 -0,60 296,420 -297,02 800,00 0,00 55,60 0,14456 0,70 0,35 1,5 0,978 2,871 14,69 296,42 297,12 0,148
900 -0,60 -0,60 296,410 -297,01 900,00 0,00 55,60 0,14456 0,69 0,35 1,5 0,967 2,854 15,16 296,41 297,10 0,150
1000 -0,60 -0,60 296,400 -297,00 1000,00 0,00 55,60 0,14456 0,69 0,35 1,5 0,954 2,835 15,70 296,40 297,09 0,152
1100 -0,60 -0,60 296,390 -296,99 1100,00 0,00 55,60 0,14456 0,68 0,35 1,5 0,940 2,815 16,32 296,39 297,07 0,154
DT1.1.4D 1150,14 239,49 9,30 297,60 297,60 297,00 297,00 296,385 0,62 1150,14 DT1.1.4D 55,60 0,14456 0,68 0,35 1,5 0,933 2,803 16,67 296,38 297,07 0,155
1200 -0,60 -0,60 296,380 -296,98 1200,00 0,00 55,60 0,14456 0,68 0,35 1,5 0,925 2,791 17,06 296,38 297,06 0,156
1300 -0,60 -0,60 296,370 -296,97 1300,00 0,00 55,60 0,14456 0,67 0,35 1,5 0,908 2,766 17,91 296,37 297,04 0,159
1400 -0,60 -0,60 296,360 -296,96 1400,00 0,00 55,60 0,14456 0,66 0,35 1,5 0,889 2,738 18,92 296,36 297,02 0,163
1500 -0,60 -0,60 296,350 -296,95 1500,00 0,00 55,60 0,14456 0,65 0,35 1,5 0,869 2,705 20,15 296,35 297,00 0,166
DT1.1.5D 1575,90 160,58 2,10 297,40 297,80 296,80 297,20 296,342 0,86 1575,90 DT1.1.5D 55,60 0,14456 0,65 0,35 1,5 0,851 2,678 21,28 296,34 296,99 0,170
Tableau 21:Dimensionnement et Calage du drain secondaire -DS1.1G
PE Qmax
Evolution cote débouche Drain Tertiaire et cote fond Drain Secondaire DS 1.1D Cote débouché DT
297,80 Cote Fond DS 1.1D
297,50
297,20
Cote (m)
296,90
296,60
296,30
296,00
0,00 200,00 400,00 600,00 800,00 1000,00 1200,00 1400,00 1600,00 1800,00
Distance (m)
Figure 14:Evolution côte fond débouché drains tertiaires et côte fond du DS1.1G

Rapport de stage

tertiaires ou parcelle drainée Parcelle Parcelle amont débouché DS 1.2g cote fond Cumulée
0,00 296,500 0,00 0,01378 0,70 0,35 1,5 0,980 2,874 0,13 296,50 297,20
DT1.2.1G 13,20 311,99 13,40 297,20 297,20 296,60 296,60 296,499 0,10 13,20 DT1.2.1G 5,30 0,01378 0,70 0,35 1,5 0,983 2,879 0,13 296,50 297,20 0,014
100 -0,60 -0,60 296,490 -297,09 100,00 0,00 5,30 0,01378 0,71 0,35 1,5 1,004 2,909 0,12 296,49 297,20 0,014
200 -0,60 -0,60 296,480 -297,08 200,00 0,00 55,30 0,14378 0,72 0,35 1,5 1,029 2,945 12,70 296,48 297,20 0,140
300 -0,60 -0,60 296,470 -297,07 300,00 0,00 55,30 0,14378 0,72 0,35 1,5 1,022 2,935 12,92 296,47 297,19 0,141
400 -0,60 -0,60 296,460 -297,06 400,00 0,00 55,30 0,14378 0,71 0,35 1,5 1,015 2,925 13,17 296,46 297,17 0,142
DT1.2.2G 488,30 344,25 6,40 297,80 297,60 297,00 297,20 296,451 0,75 488,30 DT1.2.2G 55,30 0,14378 0,71 0,35 1,5 1,008 2,915 13,41 296,45 297,16 0,143
500 -0,60 -0,60 296,450 -297,05 500,00 0,00 55,30 0,14378 0,71 0,35 1,5 1,007 2,913 13,45 296,45 297,16 0,143
600 -0,60 -0,60 296,440 -297,04 600,00 0,00 55,30 0,14378 0,71 0,35 1,5 0,998 2,901 13,76 296,44 297,15 0,144
DT1.2.3G 645,55 305,00 8,90 297,40 297,20 296,60 296,80 296,435 0,36 645,55 DT1.2.3G 55,30 0,14378 0,71 0,35 1,5 0,994 2,895 13,91 296,44 297,14 0,145
700 -0,60 -0,60 296,430 -297,03 700,00 0,00 55,30 0,14378 0,70 0,35 1,5 0,989 2,887 14,11 296,43 297,13 0,145
800 -0,60 -0,60 296,420 -297,02 800,00 0,00 55,30 0,14378 0,70 0,35 1,5 0,979 2,872 14,50 296,42 297,12 0,147
900 -0,60 -0,60 296,410 -297,01 900,00 0,00 55,30 0,14378 0,70 0,35 1,5 0,968 2,856 14,94 296,41 297,11 0,149
DT1.2.4G 990,1446 298,30 5,10 297,60 297,40 296,80 297,00 296,401 0,60 990,14 DT1.2.4G 55,30 0,14378 0,69 0,35 1,5 0,957 2,840 15,40 296,40 297,09 0,150
1000 -0,60 -0,60 296,400 -297,00 1000,00 0,00 55,30 0,14378 0,69 0,35 1,5 0,956 2,838 15,45 296,40 297,09 0,150
1100 -0,60 -0,60 296,390 -296,99 1100,00 0,00 55,30 0,14378 0,68 0,35 1,5 0,943 2,818 16,04 296,39 297,07 0,153
1200 -0,60 -0,60 296,380 -296,98 1200,00 0,00 55,30 0,14378 0,68 0,35 1,5 0,928 2,797 16,71 296,38 297,06 0,155
DT1.2.5G 1203,76 290,04 10,90 297,60 297,20 296,60 297,00 296,380 0,62 1203,76 DT1.2.5G 55,30 0,14378 0,68 0,35 1,5 0,928 2,796 16,74 296,38 297,06 0,155
1300 -0,60 -0,60 296,370 -296,97 1300,00 0,00 55,30 0,14378 0,67 0,35 1,5 0,912 2,772 17,50 296,37 297,04 0,158
1400 -0,60 -0,60 296,360 -296,96 1400,00 0,00 55,30 0,14378 0,66 0,35 1,5 0,894 2,745 18,44 296,36 297,02 0,161
1500 -0,60 -0,60 296,350 -296,95 1500,00 0,00 55,30 0,14378 0,66 0,35 1,5 0,875 2,715 19,56 296,35 297,01 0,164
1600 -0,60 -0,60 296,340 -296,94 1600,00 0,00 55,30 0,14378 0,65 0,35 1,5 0,853 2,680 20,94 296,34 296,99 0,169
DT1.2.6G 1647,43 248,73 5,30 297,40 297,00 296,40 296,80 296,335 0,46 1647,43 DT1.2.6G 55,30 0,14378 0,64 0,35 1,5 0,841 2,662 21,74 296,34 296,98 0,171
1692,06 -0,60 -0,60 296,331 -296,93 1692,06 0,00 55,30 0,14378 0,64 0,35 1,5 0,829 2,643 22,57 296,33 296,97 0,173
Tableau 22: Dimensionnement et Calage du drain secondaire -DS1.2G
PE Qmax
Evolution cote débouche Drain Tertiaire et cote fond Drain Secondaire DS1.2G Cote débouché DT
Cote Fond DS 1.2G
TNmin
297,40
297,20
297,00
Cote (m)
296,80
296,60
296,40
296,20
0,00 200,00 400,00 600,00 800,00 1000,00 1200,00 1400,00 1600,00
Distance (m)

Rapport de stage

0,00 296,250 0,00 0,1308 0,70 0,35 1,5 0,980 2,874 11,96 296,25 296,95
DT1.3.1G 13,42 315,78 6,20 297,80 297,80 297,20 297,20 296,249 0,95 13,42 DT1.3.1G 50,30 0,1308 0,70 0,35 1,5 0,979 2,873 11,98 296,25 296,95 0,134
100 -0,60 -0,60 296,240 -296,84 100,00 0,00 50,30 0,1308 0,70 0,35 1,5 0,975 2,867 12,12 296,24 296,94 0,134
200 -0,60 -0,60 296,230 -296,83 200,00 0,00 50,30 0,1308 0,70 0,35 1,5 0,970 2,859 12,29 296,23 296,93 0,135
DT1.3.2G 283,73 304,68 7,40 297,60 297,40 297,00 296,80 296,222 0,58 283,73 DT1.3.2G 50,30 0,1308 0,69 0,35 1,5 0,965 2,852 12,45 296,22 296,92 0,135
300 -0,60 -0,60 296,220 -296,82 300,00 0,00 50,30 0,1308 0,69 0,35 1,5 0,964 2,851 12,48 296,22 296,91 0,136
400 -0,60 -0,60 296,210 -296,81 400,00 0,00 50,30 0,1308 0,69 0,35 1,5 0,958 2,842 12,70 296,21 296,90 0,136
500 -0,60 -0,60 296,200 -296,80 500,00 0,00 50,30 0,1308 0,69 0,35 1,5 0,952 2,832 12,93 296,20 296,89 0,137
DT1.3.3G 544,47 260,68 6,40 297,40 297,20 296,80 296,60 296,196 0,40 544,47 DT1.3.3G 50,30 0,1308 0,69 0,35 1,5 0,949 2,827 13,04 296,20 296,88 0,138
600 -0,60 -0,60 296,190 -296,79 600,00 0,00 50,30 0,1308 0,69 0,35 1,5 0,945 2,821 13,19 296,19 296,88 0,138
700 -0,60 -0,60 296,180 -296,78 700,00 0,00 50,30 0,1308 0,68 0,35 1,5 0,937 2,810 13,48 296,18 296,86 0,140
DT1.3.4G 778,9676 274,81 5,00 297,40 297,40 296,80 296,80 296,172 0,63 778,97 DT1.3.4G 50,30 0,1308 0,68 0,35 1,5 0,930 2,800 13,74 296,17 296,85 0,141
800 -0,60 -0,60 296,170 -296,77 800,00 0,00 50,30 0,1308 0,68 0,35 1,5 0,928 2,797 13,81 296,17 296,85 0,141
900 -0,60 -0,60 296,160 -296,76 900,00 0,00 50,30 0,1308 0,67 0,35 1,5 0,919 2,783 14,18 296,16 296,83 0,142
1000 -0,60 -0,60 296,150 -296,75 1000,00 0,00 50,30 0,1308 0,67 0,35 1,5 0,909 2,768 14,59 296,15 296,82 0,144
900 -0,60 -0,60 296,160 -296,76 900,00 0,00 50,30 0,1308 0,68 0,35 1,5 0,920 2,785 14,14 296,16 296,84 0,142
DT1.3.5G 954,68 280,96 4,20 297,20 297,00 296,60 296,40 296,155 0,25 954,68 DT1.3.5G 50,30 0,1308 0,67 0,35 1,5 0,915 2,777 14,36 296,15 296,83 0,143
1000 -0,60 -0,60 296,150 -296,75 1000,00 0,00 50,30 0,1308 0,67 0,35 1,5 0,910 2,769 14,56 296,15 296,82 0,144
1100 -0,60 -0,60 296,140 -296,74 1100,00 0,00 50,30 0,1308 0,67 0,35 1,5 0,900 2,753 15,02 296,14 296,81 0,145
DT1.3.6G 1156,58 287,50 5,00 297,20 297,00 296,60 296,40 296,134 0,27 1156,58 DT1.3.6G 50,30 0,1308 0,66 0,35 1,5 0,893 2,743 15,33 296,13 296,80 0,146
1200,00 -0,60 -0,60 296,130 -296,73 1200,00 0,00 50,30 0,1308 0,66 0,35 1,5 0,888 2,734 15,58 296,13 296,79 0,147
1300 -0,60 -0,60 296,120 -296,72 1300,00 0,00 50,30 0,1308 0,66 0,35 1,5 0,875 2,715 16,17 296,12 296,78 0,149
DT1.3.7G 1374,3451 293,46 5,40 297,20 297,00 296,60 296,40 296,113 0,29 1374,35 DT1.3.7G 50,30 0,1308 0,65 0,35 1,5 0,865 2,699 16,70 296,11 296,76 0,151
1400 -0,60 -0,60 296,110 -296,71 1400,00 0,00 50,30 0,1308 0,65 0,35 1,5 0,861 2,693 16,91 296,11 296,76 0,152
1500 -0,60 -0,60 296,100 -296,70 1500,00 0,00 50,30 0,1308 0,64 0,35 1,5 0,845 2,668 17,77 296,10 296,74 0,155
1600 -0,60 -0,60 296,090 -296,69 1600,00 0,00 50,30 0,1308 0,64 0,35 1,5 0,827 2,640 18,79 296,09 296,73 0,158
DT1.3.8G 1608,97 314,19 10,70 297,20 297,00 296,60 296,40 296,089 0,31 1608,97 DT1.3.8G 50,30 0,1308 0,63 0,35 1,5 0,825 2,637 18,90 296,09 296,72 0,158
1802,15 -0,60 -0,60 296,070 -296,67 1802,15 50,30 0,1308 0,62 0,35 0,216 1,584 836,17 296,07 296,69 0,606
Evolution cote débouche Drain Tertiaire et cote fond Drain Secondaire DS 1.3G PE Qmax Cote débouché DT
Cote Fond DS 1.3G TNmin
297,40
297,00
296,60
Cote (m)
296,20
295,80
295,40
295,00
0,00 200,00 400,00 600,00 800,00 1000,00 1200,00 1400,00 1600,00
Distance (m)

Rapport de stage
0,00 296,000 0,00 0,1201 0,87 0,35 1,5 1,440 3,487 3,62 296,00 296,87
DT1.4.1G 14,36 285,16 6,70 297,60 297,60 297,00 297,00 295,999 1,00 14,36 DT1.4.1G 46,20 0,1201 0,87 0,35 1,5 1,443 3,490 3,60 296,00 296,87 0,083
100 -0,60 -0,60 295,990 -296,59 100,00 0,00 46,20 0,1201 0,88 0,35 1,5 1,459 3,510 3,50 295,99 296,87 0,082
200 -0,60 -0,60 295,980 -296,58 200,00 0,00 92,40 0,2402 0,88 0,35 1,5 1,478 3,533 13,50 295,98 296,86 0,163
DT1.4.2G 220,05 237,33 4,60 297,40 297,20 296,80 296,60 295,978 0,62 220,05 DT1.4.2G 92,40 0,2402 0,88 0,35 1,5 1,476 3,531 13,56 295,98 296,86 0,163
300 -0,60 -0,60 295,970 -296,57 300,00 0,00 92,40 0,2402 0,88 0,35 1,5 1,468 3,521 13,77 295,97 296,85 0,164
400 -0,60 -0,60 295,960 -296,56 400,00 0,00 92,40 0,2402 0,88 0,35 1,5 1,456 3,507 14,05 295,96 296,84 0,165
DT1.4.3G 423,43 228,78 3,40 297,20 297,20 296,60 296,60 295,958 0,64 423,43 DT1.4.3G 92,40 0,2402 0,87 0,35 1,5 1,454 3,504 14,12 295,96 296,83 0,165
500 -0,60 -0,60 295,950 -296,55 500,00 0,00 92,40 0,2402 0,87 0,35 1,5 1,444 3,492 14,37 295,95 296,82 0,166
600 -0,60 -0,60 295,940 -296,54 600,00 0,00 92,40 0,2402 0,87 0,35 1,5 1,431 3,476 14,72 295,94 296,81 0,168
DT1.4.4G 608,67 251,31 3,50 297,00 297,00 296,40 296,40 295,939 0,46 608,67 DT1.4.4G 92,40 0,2402 0,87 0,35 1,5 1,430 3,475 14,75 295,94 296,81 0,168
700 -0,60 -0,60 295,930 -296,53 700,00 0,00 92,40 0,2402 0,86 0,35 1,5 1,417 3,459 15,11 295,93 296,79 0,170
DT1.4.5G 767,53 255,93 7,80 296,80 296,80 296,20 296,20 295,923 0,28 767,53 DT1.4.5G 92,40 0,2402 0,86 0,35 1,5 1,407 3,447 15,40 295,92 296,78 0,171
800 -0,60 -0,60 295,920 -296,52 800,00 0,00 92,40 0,2402 0,86 0,35 1,5 1,402 3,441 15,55 295,92 296,78 0,171
900 -0,60 -0,60 295,910 -296,51 900,00 0,00 92,40 0,2402 0,85 0,35 1,5 1,386 3,421 16,03 295,91 296,76 0,173
1000 -0,60 -0,60 295,900 -296,50 1000,00 0,00 92,40 0,2402 0,85 0,35 1,5 1,368 3,399 16,59 295,90 296,75 0,176
1100 -0,60 -0,60 295,890 -296,49 1100,00 0,00 92,40 0,2402 0,84 0,35 1,5 1,350 3,375 17,21 295,89 296,73 0,178
DT1.4.6G 1141,96 289,05 4,90 297,00 297,00 296,40 296,40 295,886 0,51 1141,96 DT1.4.6G 92,40 0,2402 0,84 0,35 1,5 1,341 3,364 17,51 295,89 296,72 0,179
1200 -0,60 -0,60 295,880 -296,48 1200,00 0,00 92,40 0,2402 0,83 0,35 1,5 1,328 3,348 17,95 295,88 296,71 0,181
1300 -0,60 -0,60 295,870 -296,47 1300,00 0,00 92,40 0,2402 0,82 0,35 1,5 1,306 3,320 18,79 295,87 296,69 0,184
DT1.4.7G 1354,8913 307,37 5,00 297,00 297,00 296,40 296,40 295,865 0,54 1354,89 DT1.4.7G 92,40 0,2402 0,82 0,35 1,5 1,292 3,302 19,32 295,86 296,68 0,186
1400 -0,60 -0,60 295,860 -296,46 1400,00 0,00 92,40 0,2402 0,81 0,35 1,5 1,281 3,287 19,79 295,86 296,67 0,188
1500 -0,60 -0,60 295,850 -296,45 1500,00 0,00 92,40 0,2402 0,80 0,35 1,5 1,253 3,252 20,96 295,85 296,65 0,192
DT1.4.8G 1548,42 327,13 10,30 297,00 297,00 296,40 296,40 295,845 0,55 1548,42 DT1.4.8G 92,40 0,2402 0,80 0,35 1,5 1,239 3,233 21,62 295,85 296,64 0,194
1728,46 295,827 -295,83 1728,46 0,00 92,40 0,2402 0,78 0,35 1,5 1,182 3,157 24,51 295,83 296,61 0,203
PE Qmax
Evolution cote débouche Drain Tertiaire et cote fond Drain Secondaire DS 1.4G Cote débouché DT
Cote Fond DS 1.4G
TNmin
298,00
297,50
297,00
Cote (m)
296,50
296,00
295,50
0,00 200,00 400,00 600,00 800,00 1000,00 1200,00 1400,00 1600,00
Distance (m)

Rapport de stage

Drains PM Longueur Superficie TN mini amont TN mini aval Cote Fond Cote Fond Cote Fond Différence P.M Drainée cumulé
tertiaires ou parcelle drainée Parcelle Parcelle amont débouché DP cote fond Cumulée
0,00 296,300 0,00 0,12305 0,85 0,40 1,5 1,424 3,465 3,91 296,30 297,15
DS1.1G 21,47 1768,95 53,50 297,40 297,20 296,80 296,80 296,299 0,50 21,47 53,50 0,12305 0,85 0,40 1,5 1,424 3,466 3,91 296,30 297,15 0,086
100 -0,60 -0,60 296,295 -296,90 100,00 53,50 0,12305 0,85 0,40 1,5 1,427 3,469 3,89 296,30 297,15 0,086
200 -0,60 -0,60 296,290 -296,89 200,00 53,50 0,12305 0,85 0,40 1,5 1,430 3,473 3,86 296,29 297,14 0,086
300 -0,60 -0,60 296,285 -296,89 300,00 53,50 0,12305 0,85 0,40 1,5 1,434 3,477 3,84 296,29 297,14 0,086
DS1.2G 359,75 1692,06 50,00 297,40 297,20 296,80 296,80 296,282 0,52 359,75 103,50 0,23805 0,85 0,40 1,5 1,436 3,479 14,32 296,28 297,14 0,166
400 -0,60 -0,60 296,280 -296,88 400,00 103,50 0,23805 0,85 0,40 1,5 1,425 3,466 14,62 296,28 297,13 0,167
500 -0,60 -0,60 296,275 -296,88 500,00 103,50 0,23805 0,84 0,40 1,5 1,396 3,431 15,42 296,28 297,12 0,170
600 -0,60 -0,60 296,270 -296,87 600,00 103,50 0,23805 0,83 0,40 1,5 1,366 3,393 16,35 296,27 297,10 0,174
700 -0,60 -0,60 296,265 -296,87 700,00 103,50 0,23805 0,82 0,40 1,5 1,333 3,353 17,43 296,27 297,08 0,179
DS 1.3G 705,71 1802,15 50,30 297,40 297,20 296,80 296,80 296,265 0,54 705,71 153,80 0,35374 0,82 0,40 1,5 1,331 3,350 38,65 296,26 297,08 0,266
800 -0,60 -0,60 296,260 -296,86 800,00 153,80 0,35374 0,79 0,40 1,5 1,242 3,236 46,48 296,26 297,05 0,285
900 -0,60 -0,60 296,255 -296,86 900,00 153,80 0,35374 0,74 0,40 1,5 1,130 3,086 59,77 296,26 297,00 0,313
1000 -0,60 -0,60 296,250 -296,85 1000,00 153,80 0,35374 0,69 0,40 1,5 0,991 2,889 84,98 296,25 296,94 0,357
DS 1.4G 1081,61 1728,46 46,20 297,20 297,00 296,60 296,60 296,246 0,35 1081,61 200,00 0,46 0,62 0,40 1,5 0,836 2,653 226,14 296,25 296,87 0,550
Tableau 25:Dimensionnement et Calage du drain principal -DP
PE Qmax Cote débouché DT Evolution cote débouche et côte fond Drain Primaire 1
Cote Fond DP Tnmin
297,20
Cote (m)
296,80
296,40
296,00
0,00 200,00 400,00 600,00 800,00 1000,00
Distance (m)
Figure 18:Evolution côte fond débouché drains tertiaires et côte fond du DP

Rapport de Stage
ANNEXE 3:Choix du module à masque
Figure 19:Marnage limite et pertes de charges suivant les modules
Le marnage est donné par la formule suivante : 𝐦𝐚𝐫𝐧𝐚𝐠𝐞 = 𝐏𝐄 𝐐𝐦𝐚𝐱 − 𝐏𝐄 𝐐𝟎

Le calage consiste à définir les côtes d’installation de l’ouvrage de manière à ce qu’il puisse
recevoir de l’eau. Il est effectué selon le principe suivant :
Le plan d’eau nominal se situe entre le PE Qmax et le PE Q0. Il s’obtient pour un type de
module, par interpolation en se référant aux courbes de fonctionnement des modules sur les
figures qui suivent.
Figure 20:Courbe de fonctionnement des modules à 1 masque
Yacouba SANOGO 2021 - 2022

47
Rapport de stage
Figure 21:Courbe de fonctionnement des modules à 2 masques
Figure 22:Schéma d’installation du module
Module a min Hb c d e F g K
X1 33 25 9 34 5 45 35 25
XX1 52 37 10 46 5 57 47 36
L1 97 68 16 94 10 103 68 85
C1 154 105 25 140 15 146
X2 35 26 3 36 5 48 49 40
XX2 54 40 4 54 5 68 70 60
L2 100 75 20 115 10 135 105 100
C2 158 120 25 170 15 210
Tableau 26:côtes d’installation des modules :

48
Rapport de stage
𝐋𝐚 𝐜ô𝐭𝐞 𝐝𝐞 𝐥𝐚 𝐩𝐫𝐞𝐦𝐢è𝐫𝐞 𝐩𝐡𝐚𝐬𝐞 𝐝𝐮 𝐛é𝐭𝐨𝐧 = 𝐏𝐄 𝐧𝐨𝐦𝐢𝐧𝐚𝐥 – 𝐇𝐛 (𝐦)

La côte du seuil correspond à la partie inférieure de l’ouverture du module.
Figure 23:Schéma de fonctionnement des modules
Tableau 27:Dimensions des modules à masques
𝐋𝐚 𝐜ô𝐭𝐞 𝐬𝐞𝐮𝐢𝐥 (𝐦) = 𝐏𝐄 𝐧𝐨𝐦𝐢𝐧𝐚𝐥 – 𝐇𝐬 (𝐦)

49
Rapport de stage
Figure 24:Plan d'installation des modules à masques

50
Rapport de Stage
Cotes de calages des ouvrages de prises tertiaires du canal secondaire CS 1.1D
Conditions amont
Surface Cote seuil TN max Cote cavalier
Canal tertiaire P.M. Débit Type module PE nominal PE tertiaire Longueur
irriguée Cote béton module parcelles Canal tertaire
PEQ Max PEQ0 1ère phase
m ha l/s m+ m+ - m+ m+ m+ m+ m+ m m+
0 298,45 298,38 298,42
CT1.1.1D 337,4775 10,9 30 298,43 298,38 X1 30 298,41 298,16 298,24 298,00 298,25 142,39 298,60
CT1.1.2D 722,7915 7,4 20 298,38 298,38 X1 20 298,38 298,13 298,21 298,00 298,25 173,02 298,60
Tableau 28:Calages des ouvrages de prises tertiaires sur canal secondaire CS1.1D
Cotes de calages des ouvrages de prises tertiaires du canal secondaire CS 1.2G
Surface Conditions amont Cote béton Cote seuil TN max Cote cavalier
irriguée PEQ Max PEQ0
ère
1 phase module parcelles Canal tertaire
m ha l/s m+ m+ - m+ m+ m+ m+ m+ m m+
0 298,60 298,50 298,56
CT1.2.1 30,26 6,70 20,00 298,60 298,50 XX1 20 298,56 298,19 298,29 298,20 298,45 333,01 298,80
R1 35,26 0,00 0,00 298,60 298,50 298,56 298,19 298,29 0,00 0,25 0,00 0,60
R1 35,36 0,00 0,00 298,00 297,87 297,95 297,58 297,68 0,00 0,25 0,00 0,60
CT1.2.2 328,66 4,60 20,00 297,98 297,87 XX1 20 297,94 297,57 297,67 297,60 297,85 276,62 298,20
CT1.2.3 553,14 3,40 20,00 297,97 297,87 XX1 20 297,94 297,57 297,67 297,40 297,65 222,17 298,00
R2 558,14 0,00 0,00 297,97 297,87 297,94 297,69 297,67 0,00 0,25 0,00 0,60
R2 558,24 0,00 0,00 297,62 297,59 297,61 297,36 297,34 0,00 0,25 0,00 0,60
CT1.2.4 765,59 3,50 20,00 297,61 297,59 X1 20 297,60 297,35 297,43 297,20 297,45 223,17 297,80
CT1.2.5 933,41 3,40 20,00 297,60 297,59 X1 20 297,59 297,34 297,42 297,00 297,25 245,73 297,60
CT1.2.6 1268,52 9,30 20,00 297,59 297,59 X1 20 297,59 297,34 297,42 297,00 297,25 272,70 297,60
CT1.2.7 1469,65 5,00 20,00 297,59 297,59 X1 20 297,59 297,34 297,42 297,00 297,25 282,02 297,60
CT1.2.8 1653,94 5,20 20,00 297,59 297,59 X1 20 297,59 297,34 297,42 297,00 297,25 308,77 297,60
CT1.2.9 2034,24 5,10 20,00 297,59 297,59 X1 20 297,59 297,34 297,42 297,20 297,45 338,31 297,80
Tableau 29:Calages des ouvrages de prises tertiaires sur canal secondaire CS1.2G

Rapport de stage
ère
1 phase module parcelles Canal tertaire
m ha l/s m+ m+ - m+ m+ m+ m+ m+ m m+
0 298,60 298,50 298,56
CT1.3.1G 29,6669 6,20 20 298,60 298,50 XX1 20 298,56 298,19 298,39 298,20 298,45 305,88 298,80
R1 34,6669 0,00 0 298,60 298,50 298,56 298,19 298,39 0,00 0,25 0,00 0,60
R1 34,7669 0,00 0 298,22 298,06 298,16 297,79 297,99 0,00 0,25 0,00 0,60
CT1.3.2G 232,6763 7,40 0 298,20 298,06 X2 20 298,09 297,83 297,92 297,80 298,05 313,49 298,40
CT1.3.3G 502,2899 6,40 20 298,18 298,06 X2 20 298,09 297,83 297,91 297,60 297,85 308,27 298,20
CT1.3.4G 756,2769 5,00 20 298,16 298,06 XX1 20 298,12 297,75 297,85 297,60 297,85 264,32 298,20
R2 761,2769 0,00 0 298,16 298,06 298,12 297,75 297,85 0,00 0,25 0,00 0,60
R2 761,3769 0,00 0 297,87 297,80 297,84 297,47 297,57 0,00 0,25 0,00 0,60
CT1.3.5G 949,6224 4,20 20 297,84 297,80 X1 20 297,82 297,57 297,65 297,20 297,45 273,94 297,80
CT1.3.6G 1128,6323 5,00 20 297,82 297,80 X1 20 297,81 297,56 297,64 297,40 297,65 281,35 298,00
CT1.3.7G 1328,2895 5,40 20 297,81 297,80 X1 20 297,80 297,55 297,63 297,40 297,65 285,22 298,00
CT1.3.8G 1539,3831 5,50 20 297,80 297,80 X1 20 297,80 297,55 297,63 297,20 297,45 291,99 297,80
CT1K.3.9G 1940,4583 5,20 20 297,80 297,80 X1 20 297,80 297,55 297,63 297,20 297,45 311,64 297,80
irriguée PEQ Max PEQ0 1
ère
phase module parcelles Canal tertaire
m ha l/s m+ m+ - m+ m+ m+ m+ m+ m m+
0 298,50 298,31 298,35
CT1.4.1G 30,6888 6,40 20 298,49 298,31 X2 20 298,35 298,09 298,17 298,00 298,25 280,67 298,60
CT1.4.1D 31,1281 9,80 30 298,49 298,31 X2 30 298,35 298,09 298,17 298,00 298,25 437,75 298,60
CT1.4.2D 350,4164 16,60 50 298,41 298,31 XX1 50 298,37 298,00 298,10 297,80 298,05 414,15 298,40
CT1.4.2G 490,4799 13,70 40 298,38 298,31 X1 40 298,35 298,10 298,18 298,00 298,25 350,48 298,60
CT1.4.3D 626,9103 8,20 30 298,36 298,31 X1 30 298,34 298,09 298,17 297,80 298,05 393,47 298,40
CT1.4.3G 713,7028 4,30 20 298,35 298,31 X1 20 298,33 298,08 298,16 297,80 298,05 343,11 298,40
CT1.4.4D 1129,5533 13,40 40 298,31 298,31 X1 40 298,31 298,06 298,14 297,80 298,05 298,04 298,40
CT1.4.4G 1043,0053 9,70 30 298,32 298,31 X1 30 298,31 298,06 298,14 297,80 298,05 295,11 298,40
CT1.4.5G 1247,3102 5,50 20 298,31 298,31 X1 20 298,31 298,06 298,14 297,60 297,85 297,71 298,20
CT1.4.5D 1654,8571 5,50 20 298,31 298,31 X1 20 298,31 298,06 298,14 297,80 298,05 211,43 298,40
CT1.4.6G 1664,0012 10,70 30 298,31 298,31 X1 30 298,31 298,06 298,14 297,80 298,05 285,89 298,40

Rapport de stage
Cotes de calages des ouvrages de prises tertiaires sur le CP SOSSE
CT/CS P.M. Débit Type module PE nominal PE CT/CS Longueur
ère
1 phase module parcelles CT/CS
- m ha l/s m+ m+ - m+ m+ m+ m+ m+ m m+
0,00 298,75 298,53 298,65
CS1.1D 41,74 18,40 50 298,74 298,53 L1 50 298,66 298,41 298,49 298,20 298,45 733,48 298,80
CS1.2G 347,74 46,20 130 298,65 298,53 XX1 130 298,60 298,35 298,43 298,20 298,45 2042,47 298,80
CS1.3G 684,95 50,30 140 298,57 298,53 X1 140 298,55 298,30 298,38 298,20 298,45 1957,06 298,80
CS1.4G 997,22 103,80 270 298,53 298,53 X1 270 298,53 298,28 298,36 298,00 298,25 1680,02 298,60
Tableau 32: Calages des ouvrages de prises tertiaires sur canal principal CP

Rapport de Stage
ANNEXE 4:Plannig d’exécution des travaux
Durée en Programme d'exécution en mois

No Description des travaux
jours 2 4 6 8 10 12 14 16 18 20
1 Installation 26
Terrassement pour les réseaux
2 589
d'irrigation et de drainage
Aménagement des sols en vue des
3 292
cultures
Terrassement pour piste secondaires
4 110
et tertiaires
5 Revêtement des canaux 30
6 Ouvrages 30
7 Etablissement des plans 8
8 Mise en eau des canaux 8
Nettoyage et repliement des

9 4
installations et services
Figure 25:Planning d'exécution des travaux

Rapport de Stage
ANNEXE 5: Devis quantitatif et estimatif

DESIGNATION UNITE QUANTITEPRIX UNITAIRE MONTANT
(F CFA) (F CFA)
SERIE 1: INSTALLATIONS ET SERVICES
1.1 Amenée et mise en place des installations générales F 1 100 000 000 100 000 000
1.3 Repli de chantier F 1 25 000 000 25 000 000
TOTAL SERIE 1 125 000 000

SERIE 2 : TERRASSEMENT POUR CANAL
PRIMAIRE CP3 1006,59 m)
Déssouchage et décapage de l'emprise des canaux
2.1 m2 12 800 120 1 536 000
primaires (ep =10 cm)
Déblai provenant de la zone d'emprunts (< 1 000 m)
2.2 m3 4 854 1 700 8 251 800
pour la confection du canal primaire
Déblai provenant de la zone d'emprunts (> 1 000 m)
2.3 m3 7 281 2 000 14 562 000
pour la confection du canal primaire
Remblai compacté à 95 % de l'OPN pour confection
2.4 m3 12 135 1 400 16 989 000
des cavaliers du canal primaire
2.5 Déblai pour cunette du canal primaire m3 111 1 500 166 500
Revêtement en béton légèrement armé dosé à 350
2.6 m3 508 165 000 83 820 000
kg/m3 y compris les joints
Couche de roulement en latérite sur les cavaliers des
2.7 m3 302 7 000 2 114 000
canaux primaires (ep=10 cm)

SERIE 3 : CANAUX SECONDAIRES (6413,04 m)
Déssouchage et décapage de l'emprise des canaux
3.1 m2 62 233 120 7 467 960
secondaires (ep =10 cm)
3.2 m3 26 068 1 700 44 316 280
pour la confection des canaux
3.3 m3 39 103 2 000 78 205 200
pour la confection des canaux
3.4 m3 65 171 1 400 91 239 400
des canaux
3.5 Déblai pour cunette des canaux secondaires m3 251 1 500 376 500
Revêtement en béton légèrement armé dosé à 350
3.6 m3 9 883 165 000 1 630 695 000
kg/m3 y compris joints
Couche de roulement en latérite sur les cavaliers des
3.7 m3 2 563 7 000 17 941 000
canaux secondaires (ep=10 cm)
TOTAL SERIE 3 1 870 241 340
SERIE 4 : CANAUX ET DRAINS TERTIAIRES
4.1 Canaux tertiaires (6822,65 m) ml 6823 7 000 47 761 000
4.2 Drains tertiaires 8494,63 m) ml 8495 3 000 25 485 000
SERIE 5 : DRAINS SECONDAIRES (6991,63 m)

Déssouchage et décapage de l'emprise des drains (ep
5.1 m2 33 504 120 4 020 438
=10 cm)
5.2 Déblai provenant de la cunette des drains m3 10 271 1 300 13 352 300
5.3 m3 - 1 700 -
pour la confection des pistes des drains
Déblai provenant de la zone d'emprunts (>1 000 m)
5.4 m3 - 2 000 -
Remblai compacté à 95 % de l'OPN pour la confection
5.5 m3 13 983 1 400 19 576 564
des pistes latérales
Couche de roulement en latérite sur les pistes latérales
5.6 m3 2 797 7 000 19 576 564
(ep=10 cm)

55
Rapport de stage

Déssouchage et décapage de l'emprise des drains (ep 2
6.1 m 9 051 120 1 086 120
=10 cm)
6.2 Déblai provenant de la cunette des drains m3 1 881 1 300 2 445 300
6.3 m3 - 1 700 -
Déblai provenant de la zone d'emprunts (>1 000 m)
6.4 m3 - 2 000 -
Remblai compacté à 95 % de l'OPN pour la confection
6.5 m3 117 1 400 164 276
des pistes latérales
Couche de roulement en latérite sur les pistes latérales
6.6 m3 548 7 000 3 837 120
(ep=10 cm)

SERIE 7 : PISTE PRINCIPALE LE LONG DU
CANAL ET DRAIN PRIMAIRES ( 1096,32 m)
Déssouchage et décapage de l'emprise de la piste (ep
7.1 m2 8 776 120 1 053 120
=10 cm)
7.2 m3 1 229 1 700 2 088 688
pour la confection de la piste
7.3 m3 1 843 2 000 3 685 920
pour la confection de la piste
7.4 m3 3 072 1 300 3 993 080
de la piste
Couche de roulement en latérite sur la crête de la piste
7.5 m3 3 513 7 000 24 589 880
principale (ep=10 cm)
7.6 Exécution du fossé de la piste principale ml 1 097 600 658 200

SERIE 8 : AMENAGEMENT PARCELLAIRE
Préparation des sols (dessouchage, débroussaillage et
8.1 ha 48,6 200 000 9 720 000
décapage)
8.2 Planage des sols type 1 ha 324,0 150 000 48 600 000
8.3 Planage des sols type 2 ha 81,0 350 000 28 350 000

SERIE 9 : OUVRAGES
9.1 Terrassement pour ouvrages
9.1.1 Déblais pour fouille d'ouvrage m3 1 530 2 300 3 519 000
9.1.2 Déblais mis en zone de depôt m3 505 2 400 1 212 000
3
9.1.3 Remblai compacté à l'OPN m 1 025 3 000 3 075 000
9.2 Béton et aciers

9.2.1 Béton de propreté dosé à 150 Kg/m3 (ép = 10 cm) m² 785 9 000 7 065 000
9.2.2 Béton dosé à 350 kg/m3 pour ouvrage neuf m3 349 115 000 40 135 000
Béton pour scellement des équipements
9.2.3 m3 5 145 000 725 000
hydromécaniques
3
9.2.4 Béton ordinaire dosé à 300 kg/m3 m - 105 000 -
9.2.5 Acier haute adhérence Fe E40 A pour ferraillage kg 34 700 1 100 38 170 000
9.3 Tuyaux PVC

9.3.1 Tuyau PVC diamètre 100 mm ml 296 15 000 4 440 000
9.4 Tuyaux béton

9.4.1 Tuyau en béton diamètre 800 mm ml 216 23 300 5 032 800
9.4.2 Tuyau en béton diamètre 500 mm ou dalot équivalent ml 60 50 000 3 000 000
9.4.3 Tuyau en béton diamètre 200 mm ou dalot équivalent ml 22 105 000 2 310 000

56
Rapport de stage

9.5 Vanne PLATE pour Régulation
9.5.1 Vanne Plate pour prise CP U 1 12 500 000 12 500 000
9.6 Vannes de glissement

9.6.1 Vannes glissement 0,40 m x 0,50 m U 1 2 500 000 2 500 000
Vannettes de vidange (0,20 m x 0,20m; 0,40 m x 0,40m
9.6.2 U 27 150 000 4 050 000
ou plus)
9.7 Modules à masques

9.7.1 Module X1 20 l/s U 15 200 000 3 000 000
9.7.2 Module X130 l/s U 4 250 000 1 000 000
9.7.3 Module X1 40 l/s U 2 290 000 580 000
9.7.4 Module X1 140 l/s U 1 750 000 750 000
9.7.5 Module X1 270 l/s U 1 900 000 900 000
9.7.6 Module X2 20 l/s U 5 220 000 1 100 000
9.7.7 Module X2 30 l/s U 1 270 000 270 000
9.7.3 Module X2 130 l/s U 2 650 000 1 300 000
9.7.4 Module L1 50 l/s U 1 300 000 300 000
9.7.6 Module XX1 20 l/s U 1 380 000 380 000
9.7.7 Module XX1 50 l/s U 1 650 000 650 000
Autres fournitures métalliques: profilés, tôles, gardes-

9.8 kg 1 500 2 100 3 150 000
corps, échelles
9.10 Prises rigoles avec 3 ml de PVC 200 U 296 105 000 31 080 000
9.11 Peinture bitumineuse m2 50 1 700 85 000
9.12 Filtre synthétique m2 2 367 1 900 4 497 300
9.13 Enrochement de protection m3 849 20 000 16 980 000
TOTAL SERIE 9 193 756 100,00

SERIE 10: BATIMENTS D'EXPLOITATION
10.1 Magasins de stockage (200 T) U 1 25 590 000 25 590 000
10.2 Aire de battage et de sechage (300 m2) U 1 12 000 000 12 000 000
Aire de conditionnement des produits maraichers (100
10.3 U 1 2 000 000 2 000 000
m2)
TOTAL SERIE 10 39 590 000,00
TOTAL (FCFA) 2 616 070 310
IMPREVUS 5% 130 803 516
TOTAL GENERAL HT (FCFA) 2 746 873 826
TVA 18% (FCFA) 494 437 289
TOTAL GENERAL TTC (FCFA) 3 241 311 114
COÛT A L'HECTARE (FCFA/HA) 18 427 010
Tableau 33: Devis quantitatif et estimatif

57
Rapport de stage
DS
1.1
1 G
i r e DP
.1G DT1.1.5D
to
1.2
DT
2.1ha
u
CT1.4.5D
5.3ha
Ex
DS
1.2
G
3.4ha
.6G
1.4 .4D
CT 5.4ha G DT1.1
.2
1.2
.9G 5.2ha DT
1.3 .4D
CT 5.9ha 1.4
8G CT
1.3.
DT
DS
1.3
G
5.5ha
.4G
5.5ha 1.2
DT
7.5ha
1.3.7G
5.1ha DT
D
.3
.9G
1.4
1.2
CT
CT .8G .5G
DS 1.3 1.4 5.1ha
1 CT CT
.4 8.2ha
G
5.2ha D
5.4ha .3.6
G .3
1 1.1
2G DT DT
1.4.
DT
D
.2
1.4
CT
.4G .3
G
1.4 4.6ha 1.2
.7G CT DT 9.8ha
1.3
CT So
1.2.
8G us
CT 5.0ha 5.0ha DS
1.1
3G .3.5
G D
1
1.4. DT
D
.2
DT
1.1
.2.2
G
Prise secondaire
DT
4.3ha 1
DT
6.8ha
.6G
7G 1.3
CT
CT
1.2. 4.9ha
4.2ha
1 .3.4
G Prise tertiaire gauche
DT
G
1 .4.3 6.4ha
CT
9.8ha
Prise tertiaire droite
1D
1.4.
CT
.5G
1.3
6G CT
D
1.2.
.1
CT 4.4ha
.1
R
1
DT
G
.1
4.4G .2
1. 5.0ha G .2G
7.0ha DT
1
DT .3.3 1.4
Débouché drain secondaire
1
DT CT
CS
1.4
G
3D
1.1.
DT
Sous
G
3.4ha
Débouché drain tertiaire
.4
5G .3
1.4. T1
DT C
.2G
6.4ha 1.3 6.4ha
DT
5G
1.2.
CT
7.4ha
P1
3.5ha
1.4.
6G
Déversoir de sécurité
C
DT
.1G
.1G
1.3
1.4
G DT CS
CT
.3
T1
.3 7.4ha 1.3
1.2.
4G C G
CT
R
Régulateur sur canal secondaire
R
3.4ha So
us
DT
1.4.7G 1.1
.2D
DT CT
1.1
.2D
G 6.2ha
.2
1.3
CT
1.2.
3G
C
T
Ouvrage de franchissement
4.6ha
1.4.8G
DT
5.2ha
Canal primaire
G
.3.1
CS
1
CT
1.2
1.2.
2G G
CT
Canaux secondaires
R
6.7ha
Canaux tertiaires
CT
Drain primaire
1G 1.1
1.2. .1
CT D
D
1.1
CS
Drains secondaires
So
u
5.7ha
sD
T1
.1.1
D
Drains tertiaires
République du Mali
**************
Têt
Un peuple - Un but - Une fois
em
orte
r ce PLAN D'AMENAGEMENT
o u
S Etablis par Yacouba SANOGO
Date: Déc. 2022 Numéro de plan

Echelle: 1:1000
1.1
Année 2021 - 2022
Figure 26:Plan d'Aménagement

TN
TN
TN
Y : 1/50
Y : 1/50
X : 1/500
Numéro
Y : 1/50
X : 1/500
Numéro
Axe: CP
X : 1/500
Numéro
Cotes fond
Cotes fond
Cotes fond
Axe: CS1.4G
Cotes Cavalier
TN
Cotes Cavalier
Axe: CS1.3G
TN
Y : 1/50
Cotes Cavalier
X : 1/500
Numéro
Y : 1/50
X : 1/500
Numéro
Cotes fond
Cotes fond
Cotes Cavalier
Axe: CS1.1D
Axe: CS1.2G
Cotes Cavalier
Dinstances partielles/Cumulées
Plan de comparaison : 295.00 m
1
299.00 297.85 0.00 298.15
1
299.35 297.92 0.00 298.17
1
299.10 297.80 0.00 298.25
1
298.95 298.12 0.00 298.18
1
299.10 297.90 0.00 298.42
42.47
100.00
100.00
100.00
2
298.95 298.12 42.47 298.22
100.00
57.53
2
298.99 297.84 100.00 298.00
2
299.33 297.91 100.00 298.20
2
298.71 297.59 100.00 298.10
3
298.94 298.11 100.00 298.17
2
298.50 297.27 100.00 298.27
100.00
100.00
100.00
100.00
100.00
3
298.98 297.83 200.00 298.10
3
299.31 297.91 200.00 298.24
3
298.71 297.58 200.00 297.88
4
23.41
298.93 298.10 200.00 298.28
3
298.49 297.26 200.00 297.86
4
298.97 297.83 223.41 298.08
100.00
100.00
76.59
100.00
100.00
Figure 27:Profils en long des canaux

5
298.97 297.82 300.00 297.86
4
299.29 297.90 300.00 298.41
4
298.70 297.57 300.00 297.47
20.56
5
298.92 298.09 300.00 298.40

4
298.48 297.25 300.00 297.83
5
299.28 297.90 320.56 298.43
42.33
100.00
100.00
6
298.91 298.09 342.33 298.22
79.44
100.00
CS1.1D
57.67
6
298.95 297.81 400.00 297.85
6
299.27 297.90 400.00 298.38
5
298.69 297.56 400.00 297.72
7
298.91 298.08 400.00 298.25

5
298.48 297.25 400.00 297.73
90.48
100.00
100.00
100.00
100.00
7
298.94 297.80 490.48 298.00
9.52
8
298.94 297.80 500.00 298.00
7
299.24 297.89 500.00 298.34
6
298.68 297.56 500.00 297.72

8
298.89 298.07 500.00 298.20
CP
6
298.47 297.24 500.00 297.50
100.00
100.00
100.00
100.00
100.00
298.93 297.79 600.00 297.96
8
299.22 297.89 600.00 298.29
7
298.67 297.55 600.00 297.66

9
298.88 298.06 600.00 298.16

7
298.10 297.00 600.00 297.44

22.45
8
298.10 296.99 622.45 297.43

100.00
100.00
100.00
100.00
77.55
10
298.92 297.78 700.00 297.83
9
299.20 297.88 700.00 298.24
8
298.67 297.54 700.00 297.58

10
298.87 298.05 700.00 298.15

21.18
9
298.10 296.99 700.00 297.34

9
298.66 297.53 721.18 297.68

47.13
100.00
100.00
298.87 298.05 747.13 298.11
11
78.82
100.00
Yacouba SANOGO
298.91 297.77 800.00 297.89
11
299.18 297.88 800.00 298.14

10
298.37 297.40 800.00 297.69

10
298.09 296.98 800.00 297.23

10
29.84
298.91 297.77 829.84 297.87

12
CS1.4G
100.00
100.00
70.16
100.00
298.90 297.76 900.00 297.54

13
299.16 297.87 900.00 298.04

11
298.36 297.39 900.00 297.46

11
8.83
299.16 297.87 908.83 298.03

12
298.09 296.97 900.00 297.22

11
100.00
100.00
91.17
100.00
298.89 297.75 1000.00 297.72

14
13
299.14 297.87 1000.00 298.14

298.36 297.38 1000.00 297.33
12
6.59
299.14 297.87 1006.59 298.13

14
12
298.09 296.96 1000.00 297.18

CS1.3G
CS1.2G
100.00
100.00
100.00
298.87 297.74 1100.00 297.86

15
13
298.35 297.37 1100.00 297.44
298.09 296.94 1100.00 297.02

13
Rapport de stage
100.00
100.00
100.00
2021 - 2022
16
298.86 297.73 1200.00 297.77

298.34 297.36 1200.00 297.45
14
298.08 296.93 1200.00 296.95

14
100.00
100.00
100.00
298.85 297.72 1300.00 297.61

17
298.34 297.35 1300.00 297.45

15
298.08 296.92 1300.00 297.02

15
100.00
100.00
100.00
298.84 297.71 1400.00 297.67

18
298.33 297.34 1400.00 297.47

16
16
298.08 296.91 1400.00 297.13

100.00
100.00
100.00
298.83 297.70 1500.00 297.70

19
298.33 297.32 1500.00 297.35

17
298.07 296.90 1500.00 297.14

17
100.00
100.00
60
100.00
20
298.82 297.69 1600.00 297.67

18
298.32 297.31 1600.00 297.37
298.07 296.89 1600.00 297.18

18
80.02
100.00
100.00
298.81 297.68 1680.02 297.96

21
298.31 297.30 1700.00 297.28

19
298.07 296.88 1700.00 297.14

19
100.00
100.00
298.31 297.29 1800.00 297.12

20
298.07 296.87 1800.00 297.06

20
100.00
100.00
Date:
Année
Echelle:
298.30 297.28 1900.00 297.23

21
21
298.06 296.86 1900.00 297.10

Déc.
1:500
57.06
2021 - 2022
2022
298.30 297.28 1957.06 297.29

22
100.00
298.06 296.85 2000.00 297.20

22
**************
42.47
République du Mali
Bureau d'Etudes Techniques et d'Ingénieurs Conseils

23
298.06 296.85 2042.47 297.24

Profils en long des canaux
1.1
Numéro de plan
Etablis par Yacouba SANOGO
TN
Y : 1/50
X : 1/500
Numéro
TN
TN
Axe: DP
TN
Y : 1/50
Y : 1/50
TN
Y : 1/50
X : 1/500
Numéro
X : 1/500
Numéro
X : 1/500
Numéro
Y : 1/50
Cotes fond
Cotes fond
X : 1/500
Numéro
Cotes fond
Axe: DS1.1G
Axe: DS1.4G
Axe: DS1.2G
Axe: DS1.3G
1
296.30 0.00 297.64
1
1
296.00 0.00 297.82 296.50 0.00 297.81
1
296.50 0.00 297.46
1
296.25 0.00 297.65
100.00
100.00
100.00
100.00
100.00
2
296.30 100.00 297.60
2
2
295.99 100.00 297.50 296.49 100.00 297.66
2
296.49 100.00 297.70
2
296.24 100.00 297.75
100.00
100.00
100.00
100.00
100.00
3
296.29 200.00 297.53
3
3
295.98 200.00 297.28 296.48 200.00 297.87
3
296.48 200.00 297.78
3
296.23 200.00 297.56
Figure 28:Profils en long des drains

100.00
100.00
100.00
100.00
100.00
4
296.29 300.00 297.37
4
4
295.97 300.00 297.24 296.47 300.00 297.79

4
296.47 300.00 297.69
4
296.22 300.00 297.42
71.11
100.00
100.00
100.00
100.00
5
296.21 371.11 297.43
28.89
5
296.28 400.00 297.31
5
5
295.96 400.00 297.22 296.46 400.00 297.72

5
296.46 400.00 297.56

6
296.21 400.00 297.40

31.84
6
296.46 431.84 297.69
100.00
100.00
100.00
100.00
68.16
6
296.28 500.00 297.22
6
6
295.95 500.00 297.14 296.45 500.00 297.51

7
296.45 500.00 297.75

7
296.20 500.00 297.33
100.00
100.00
100.00
100.00
100.00
DP
7
296.27 600.00 297.16
7
7
295.94 600.00 297.09 296.44 600.00 297.39

8
296.44 600.00 297.51

8
296.19 600.00 297.23
100.00
Yacouba SANOGO
100.00
100.00
100.00
100.00
8
296.27 700.00 297.25
8
8
295.93 700.00 297.00 296.43 700.00 297.53

9
296.43 700.00 297.36

9
296.18 700.00 297.25
100.00
100.00
100.00
100.00
100.00
296.26 800.00 297.43

9
9
295.92 800.00 297.04 296.42 800.00 297.51

296.42 800.00 297.52
10
296.17 800.00 297.07

10
100.00
100.00
100.00
100.00
100.00
DS1.1G
DS1.2G
DS1.3G
DS1.3G
296.26 900.00 297.56

10
295.91 900.00 297.13

10
296.41 900.00 297.75

10
296.41 900.00 297.49

11
296.16 900.00 297.00

11
100.00
Rapport de stage
100.00
100.00
100.00
100.00
296.25 1000.00 297.52

11
11
295.90 1000.00 297.18

11
296.40 1000.00 297.90

12
296.40 1000.00 297.47

12
296.15 1000.00 297.12
2021 - 2022
96.35
100.00
100.00
100.00
100.00
12
296.25 1096.35 297.52

12
295.89 1100.00 297.21

12
296.39 1100.00 297.85

296.39 1100.00 297.40
13
296.14 1100.00 297.08

13
100.00
100.00
100.00
100.00
295.88 1200.00 297.13

13
296.38 1200.00 297.59

13
296.38 1200.00 297.37

14
296.13 1200.00 297.15

14
100.00
100.00
100.00
100.00
295.87 1300.00 297.28

14
296.37 1300.00 297.83

14
15
296.37 1300.00 297.40

15
296.12 1300.00 297.17

61
100.00
100.00
100.00
100.00
15
295.86 1400.00 297.10

15
296.36 1400.00 297.92

16
296.11 1400.00 297.21 296.36 1400.00 297.34

16
100.00
100.00
100.00
100.00
295.85 1500.00 297.07

16
296.35 1500.00 298.04

16
296.35 1500.00 297.10

17
296.10 1500.00 297.05

17
100.00
100.00
100.00
100.00
295.84 1600.00 297.06

17
296.34 1600.00 297.73

17
296.34 1600.00 297.23

18
18
296.09 1600.00 297.12

92.06
100.00
100.00
100.00
19
296.33 1692.06 297.34

18
295.83 1700.00 297.42

18
296.33 1700.00 297.70

296.08 1700.00 297.03
19
Date:
28.46
Année
Echelle:
295.83 1728.46 297.52

19
68.95
Déc.
1:500
2021 - 2022
2022
100.00
296.32 1768.95 297.64

19
**************
296.07 1800.00 297.26

296.07 1802.15 2.15 297.26
2021
République du Mali

Profils en long des drains
2.2
Numéro de plan
Etablis par Yacouba SANOGO
Rapport de stage
Profils en travers types des canaux tertiaires CT et du canaux principaux CP

Canal primaire Couche latéritique (ép. = 10 cm)
Canal tertiaire 3m 3m
piste primaire
1m
6m
Var 3 3%
Remblai compacté à 95% de l'OPN 1 1 Remblai compacté à 95% de l'OPN 2
h
1 1 TN
TN Var
1,5m
Couche de remblais compacté
h
0,3
0,5 10 cm)
Décapage (ép. = 20 cm) 0
Profils en travers types des canaux secondaires CS et des drains secondaire DS

Couche latéritique (ép. = 10 cm)
Canal secondire
Remblai compacté à 95% de l'OPN
piste secondaire 1m 1m
3m
1 1 Drain secondire
1 Var 1
TN 1,5m 1,5m TN
h
Var
h
0,3
Décapage (ép. = 20 cm) 10 cm) 0,35m
0
République du Mali
**************
Profils en travers types des canaux tertiaires CT et des drains tertiaires DT

Couche latéritique (ép. = 10 cm) Profils en travers Types
Canal tertiaire Remblai compacté à 95% de l'OPN

1m 1m
Var
Drain tertiaire Etablis par Yacouba SANOGO
h
b
TN 0,5
0,5 TN
Var
h
b
Décapage (ép. = 20 cm) Date: Déc. 2022 Numéro de plan
Echelle: 1:100
1.1
Année 2021 - 2022
Figure 29:Profils en travers types des canaux et des drains

Etude APD D'un Projet D'aménagement Hydroagricole de 324ha Dans La Plaine de Sossé

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Etude APD D'un Projet D'aménagement Hydroagricole de 324ha Dans La Plaine de Sossé

Transféré par

Droits d'auteur :

Formats disponibles

MINISTERE DE L’ENSEIGNEMENT SUPERIEUR REPUBLIQUE DU MALI

ET DE LA RECHERCHE SCIENTIFIQUE ************

B.P: E2384-Baco-Djikoroni Sud (Golfe);

Etude APD d’un projet d’Aménagement

Table des matières

Yacouba SANOGO 2021 - 2022 1

Liste des figures

Yacouba SANOGO 2021 - 2022 2

Listes des tableaux

Yacouba SANOGO 2021 - 2022 3

Liste des Annexes

Yacouba SANOGO 2021 - 2022 4

Yacouba SANOGO 2021 - 2022 5

Yacouba SANOGO 2021 - 2022 6

1.3. Etudes hydrologiques

Yacouba SANOGO 2021 - 2022 7

Figure 1: Modèle Numérique (MNT) du terrain réalisé sur surfer

Yacouba SANOGO 2021 - 2022 8

1.5. Etude socio-économique :

Yacouba SANOGO 2021 - 2022 9

2. Calcul des besoins en eaux

2.3.1. Calcul de l’évapotranspiration potentielle ETP :

Yacouba SANOGO 2021 - 2022 10

2.3.3. L’infiltration ou la percolation I :

2.3.4. La pluie efficace Pe

Yacouba SANOGO 2021 - 2022 11

Efficience des canaux tertiaires (en terre) : 85 %

2.3.5. Calcul du débit fictif continu (DFC)

Yacouba SANOGO 2021 - 2022 12

N° Mois Unité Formules Mars Avril Mai Juin

Yacouba SANOGO 2021 - 2022 13

❖ Le Quartier hydraulique (Sw)

❖ Unité parcellaire (Sm)

Yacouba SANOGO 2021 - 2022 14

Figure 2: Tracé des canaux et des drains

Yacouba SANOGO 2021 - 2022 15

4. Dimensionnement des canaux et des drains

Yacouba SANOGO 2021 - 2022 16

4.1.1. Approche hydraulique

• Q : le débit du canal en m3/s ;

✓ P : périmètre mouillé P = b + 2h ∗ √(1 + m²) en m.

Yacouba SANOGO 2021 - 2022 17

4.1.2.1. Débit des canaux tertiaires (𝐐𝐂𝐓 𝒆𝒏 𝒍/𝒔)

4.1.2.2. Débit des canaux secondaires (𝐐𝐂𝐬 𝒆𝒏 𝒍/𝒔

4.2.1.1. Débit de ruissellement des pluies

Yacouba SANOGO 2021 - 2022 18

4.2.1.2. Débit de vidange des parcelles

Qv : Débit de vidange à évacuer (l/s/ha) ;

4.2.1.3. Débit provoqué par les fausses manœuvres (l/s/ha)

4.2.2 Détermination des débits de dimensionnement des drains

4.2.2.1. Débit de dimensionnement des drains tertiaires (l/s)

4.2.2.2. Débit de dimensionnement des drains secondaires (l/s)

Yacouba SANOGO 2021 - 2022 19

4.2.2.3. Débit de dimensionnement du drain principal (l/s)

5. Calage des canaux et des drains

✓ la côte Z3 du plan d’eau nécessaire dans le canal secondaire ou partiteur

Yacouba SANOGO 2021 - 2022 20

✓ calage de la côte Z2 du fond du drain secondaire en tenant compte des contraintes de

b. Prises des canaux tertiaires et secondaires

Yacouba SANOGO 2021 - 2022 21

Canal/Module X1 X1 X1 X1 X1 XX1 XX1 X2 X2 X2 L1

c. Prises du canal primaire

Figure 3: Différents niveaux d'eau lors du fonctionnement des vannes AVIS
