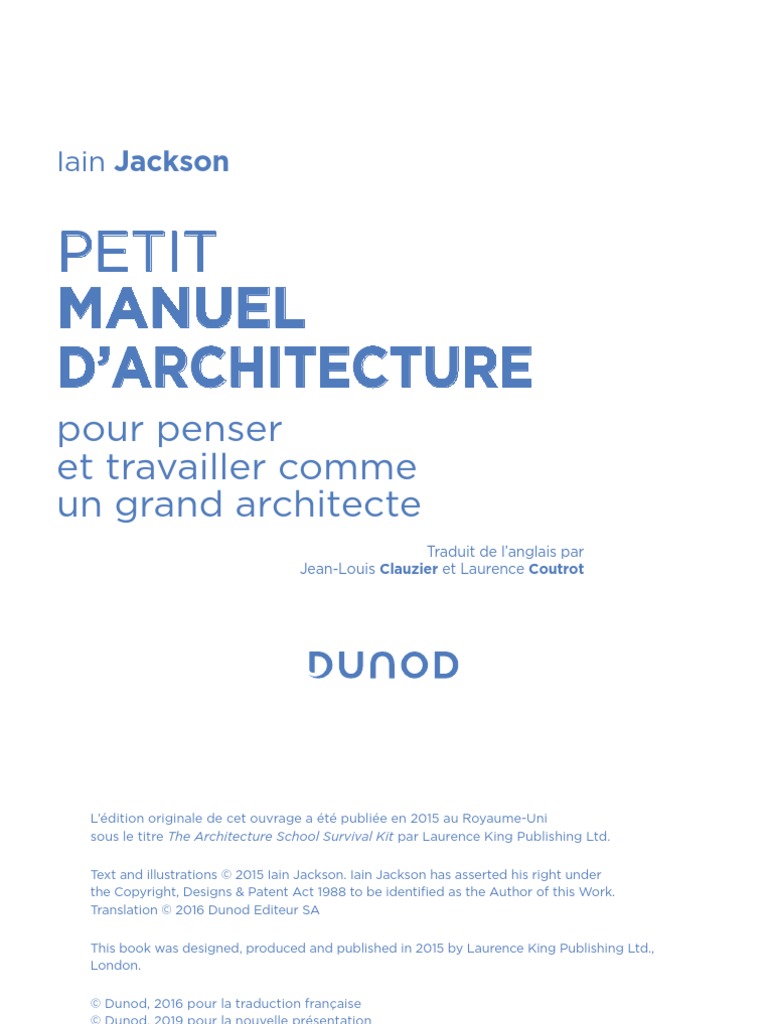

PETIT
MANUEL
D’ARCHITECTURE
pour penser
et travailler comme
un grand architecte
Traduit de l’anglais par
Jean-Louis Clauzier et Laurence Coutrot
L’édition originale de cet ouvrage a été publiée en 2015 au Royaume-Uni
sous le titre The Architecture School Survival Kit par Laurence King Publishing Ltd.
Text and illustrations © 2015 Iain Jackson. Iain Jackson has asserted his right under
the Copyright, Designs & Patent Act 1988 to be identified as the Author of this Work.
Translation © 2016 Dunod Editeur SA
This book was designed, produced and published in 2015 by Laurence King Publishing Ltd.,
London.
ISBN 978-2-10-080461-0
Le Code de la propriété intellectuelle n’autorisant, aux termes de l’article L. 122-5, 2° et 3° a), d’une part, que
les « copies ou reproductions strictement réservées à l’usage privé du copiste et non destinées à une utilisation
collective » et, d’autre part, que les analyses et les courtes citations dans un but d’exemple et d’illustration,
« toute représentation ou reproduction intégrale ou partielle faite sans le consentement de l’auteur ou de ses
ayants droit ou ayants cause est illicite » (art. L. 122-4).
Cette représentation ou reproduction, par quelque procédé que ce soit, constituerait donc une
contrefaçon sanctionnée par les articles L. 335-2 et suivants du Code de la propriété intellectuelle.
AvAnt-propos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
1 s’Approprier
l’environnement . . . . . . . . . . . . . . . . . . . . . . . . .8 3 ÉlÉments
ArchitecturAux . . . . . . . . . . . . . . . . . . . . . . . 54
Explorez la ville Le poteau, la poutre et le mur
Prenez des notes Positionnement des poteaux
Sur le terrain : tissez votre réseau Questions de forme
La photo d’un bâtiment L’enveloppe
n’est pas le bâtiment Le mur
Croquis La fenêtre
Lire La toiture
Le vernaculaire L’escalier
Densité Circulation et assainissement
La rue Exposition
Pente et terrassement Isolation
Étude des précédents La porte
Intersections Le porte-à-faux
100 intersections Du bon usage du toucher
Dessiner par plaisir Matériaux
Le plan de masse Respect de l’environnement
Le banal Sauvegardez vos données
La somme des parties
2 À propos
des proportions . . . . . . . . . . . . . . . . . . . . . . . 42
Rapport largeur de la rue/hauteur du bâti
Rapport surface/volume
Dessiner à l’échelle
Tout est dans les proportions
Les proportions du cube
4 prÉsenter
son projet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 90
Pour qui dessinez-vous ? Espace traversé, espace destination
Épaisseurs de trait Le piédestal
Annotez vos dessins Forme, technologie et programme
Polices Coût, temps et qualité
La vue axonométrique
6
Le plan
l’Architecte
Le nord Au quotidien . . . . . . . . . . . . . . . . . . . . . . . . . . . 142
La coupe
L’élévation Présentation orale
Dessinez l’idée du bâtiment en 20 secondes Style vestimentaire
Personnages L’architecture, c’est pour les gens
La grille Mais évitez de travailler pour ces gens-là…
Subvertir la grille Organisez votre emploi du temps pour respecter
les délais et préserver votre équilibre personnel
Quelle est votre position ?
5 l’Architecte
Au trAvAil . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Contexte index . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154
Horrible bon goût
Cérémonie, mythes et rituels remerciements . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 156
L’architecture n’est pas seulement espace,
forme, lumière
Avant/arrière – public/privé
Point focal
Les espaces entre-deux
Le dessin chronologique
La vue en série
Le seuil
AvAnt-propos
Trop souvent, face à un client ou à un jury, un jeune architecte
ou un étudiant en architecture perd un temps précieux à expliquer
ses idées et à éviter les malentendus, au lieu de présenter les mérites
architecturaux et le contenu de son projet. Des lacunes, même importantes,
ne devraient pourtant jamais masquer et faire oublier de bonnes idées.
Ce petit manuel a été conçu pour vous aider à créer des projets
convaincants et à en faire une présentation efficace. L’essentiel des sujets
évoqués ici est discuté quotidiennement dans les écoles d’architecture
du monde entier. Au fil des pages, vous retrouverez ou découvrirez
les principes fondamentaux de l’architecture, ainsi que des astuces
qui vous permettront d’enrichir vos dessins. Faites-en un aide-mémoire
que vous consulterez régulièrement, pendant la phase de conception
de vos projets et avant de les présenter. Avec lui, vous saurez concevoir
un espace ou un bâtiment en exposant sans peine ce que vous souhaitez
exprimer, pour vivre pleinement le métier d’architecte.
6
s’Approprier
l’environnement
1
exploreZ lA ville
1 Photocopiez, ou téléchargez puis imprimez un plan
de votre quartier, arrondissement ou ville.
10
preneZ des notes
Avoir un carnet de croquis est essentiel, mais tenez aussi un journal.
Ne vous contentez pas d’un simple agenda avec une semaine par page
et la liste des jours fériés, et optez plutôt pour un carnet à lignes
ou à carreaux, si possible à couverture Moleskine, de format 140 × 90 mm.
Notez-y vos réflexions, vos idées et vos rêves. Vous pouvez aussi
y consigner la liste des choses à faire, des courses, vos références
bibliographiques ou vos notes de cours. Ces carnets ont généralement
une petite poche au dos pour ranger tickets, cartes de visite
et mémentos. Numérotez et datez chaque page. Il faudra remplir
un carnet chaque mois. Ces carnets deviendront les gardiens
de vos découvertes. Ils contiendront également l’historique
de vos projets, ce qui est crucial pour un apprenti architecte.
-v o u s u n e liste
FixeZ BjectiFs :
d’o veux rÉAliser
ce que je i/d’ici vendredi/
’hu
A jourd t lA Fin du mois/
u
AvAn mort ?
AvAnt mA
12
sur le terrAin :
tisseZ votre rÉseAu
Les sorties de terrain sont essentielles dans la formation de tout architecte.
Elles vous permettront d’explorer une ville inconnue et d’en découvrir
tous les charmes, mais aussi de consolider des amitiés
et d’en former de nouvelles. C’est l’occasion de rompre
avec la monotonie de l’atelier. Profitez-en pour
dessiner et photographier sans relâche.
14
19
17
11
12
6
7 2
14
10
18
8
4 20
15 9 1
16
13
lA photo d’un BÂtiment
n’est pAs le BÂtiment
Prenez garde aux clichés d’architecture qu’on trouve dans les magazines
sur papier glacé et les livres reliés. Une photo d’un bâtiment n’est pas
le bâtiment, mais une image fortement chorégraphiée et mise en scène.
Photographié sous un angle spécifique, dans des conditions parfaites
d’éclairage, le bâtiment paraîtra immaculé avec en arrière-plan
un ciel d’un bleu parfait. Ou bien on aura truqué l’image pour accentuer
la perspective, ou pour faire disparaître certains « défauts ». Appréciez
sans retenue la puissance ou l’élégance des photos d’architecture,
mais faites tout votre possible pour visiter le bâtiment, ou du moins
pour regarder les plans et les coupes qui vous apporteront une meilleure
compréhension.
16
croquis
Bien sûr, avec l’omniprésence de l’informatique, le rendu haute définition
et la modélisation en 3D sont à la portée de chacun, mais rien ne remplace
un croquis. Un croquis vous permet de séduire un client potentiel
lors d’un dîner, ou d’expliquer rapidement une idée, et il aide à résoudre
conflits et malentendus sur le chantier. Dessiner est également un plaisir,
mais c’est un talent qui a besoin d’être nourri et entretenu. Avec 10
à 15 minutes d’exercice par jour, vous obtiendrez d’excellents résultats.
18
lire
Il est essentiel de lire des livres sur l’architecture et les architectes.
Il existe une longue tradition de l’édition architecturale – explorez
les bibliothèques, fouinez dans les librairies d’occasion et devenez
bibliophile. Ménagez-vous un temps de lecture d’au moins
une demi-heure par jour. Une bonne connaissance des magazines
d’architecture, des monographies et des textes théoriques vous aidera
à donner du sens à vos projets et à en maîtriser le contexte historique ;
vos propres créations gagneront en sophistication.
20
le vernAculAire
On peut tirer grand profit de l’observation de l’architecture vernaculaire
d’une région, notamment pour ce qui est des matériaux et des formes
adaptés au climat et à l’esprit local. Cette architecture intemporelle recèle
une certaine beauté. Dans tout bâtiment, les angles, les linteaux des portes
et fenêtres, les appuis de fenêtre et les ouvertures sont des éléments
essentiels. Ici, les pierres d’angle taillées sur mesure sont des ponctuations
fortes. Soyez attentif aux endroits où les matériaux et les formes
se rejoignent ou se modifient : ils sont importants du point de vue pratique,
pour la résistance du bâtiment aux intempéries, mais aussi pour leur intérêt
visuel : c’est pourquoi ils méritent une attention particulière lors de la
conception de la façade. L’utilisation de matériaux et de formes locaux
enrichira vos créations.
23
densitÉ
La notion de densité est très ambiguë, et source de fréquents
malentendus. Par exemple, un gratte-ciel n’implique pas nécessairement
une densité élevée s’il est situé sur une grande parcelle de terre
inoccupée. Observez les trois exemples ci-contre : tous comptent
le même nombre de logements à l’hectare, mais chacun correspond à
des conditions de vie bien différentes pour les habitants. Une solution
à mi-hauteur assure des espaces verts privés et publics et des logements
de types et de tailles différents. Le nombre de résidents à l’hectare
est un indicateur plus utile que le nombre de logements à l’hectare ;
en tout cas, il est essentiel de réfléchir à la manière dont les logements
et les habitants sont répartis sur l’espace disponible.
24
Construction de faible hauteur,
mais pas d’espaces verts
Végétation
Éclairage public
Parking
Espace de balcon de 2 m minimum
lA rue
La rue doit être un lieu attrayant et vivant. On évitera les rues sombres,
Jardins désertes, donnant la priorité aux voitures : ce sont des lieux dangereux
et déplaisants. Une rue doit offrir de l’espace à la fois pour les piétons,
les cyclistes et la circulation automobile. Elle doit être bien éclairée,
bordée d’arbres et avec du mobilier urbain solide, mais sans trop de
barrières ou de ralentisseurs. Favorisez un usage mixte : un rez-de-chaussée
animé pour le travail, le commerce et les loisirs, surmonté par des logements.
Pensez au stationnement des voitures, soignez les circulations piétonnes
et l’organisation de l’espace public.
27
pente et terrAssement
Efforcez-vous toujours de tirer parti des attributs naturels
du site, notamment les dénivelés. Les promoteurs et les constructeurs
ont tendance à considérer qu’il est trop compliqué de construire sur des
sites escarpés ; or ceux-ci représentent un énorme potentiel pour créer
des bâtiments intéressants. Concevoir dans le sens de la pente facilite
le travail de construction et réduit les coûts ; on peut même parfois
y gagner une vue panoramique (voir A ). Placer le plan du sol
perpendiculaire à la direction de la pente permet de créer
des demi-niveaux et des espaces intérieurs de hauteur double ( B ),
voire de poser le bâtiment sur pilotis ( C ), ou même en porte-à-faux
par rapport à la pente. On peut également enterrer partiellement
la construction en prévoyant un accès par le toit ( D ). La terre du chantier
extraite pour faire les fondations du bâtiment peut être réutilisée
pour remblayer le terrain ailleurs.
28
D
Remblai
Décaissement
B
A
Étude des prÉcÉdents
Chaque bâtiment est en soi un prototype, et jamais deux bâtiments n’auront
des finitions identiques – il est néanmoins essentiel d’apprendre comment
d’autres architectes ont traité et résolu des problèmes analogues.
30
Typologie fonctionnelle : comparez la façon dont des exemples du même
type fonctionnel sont agencés. Voici cinq musées qui répondent à une même
fonction, mais sont conçus de manières radicalement différentes. Ils sont
dessinés à la même échelle pour faciliter la comparaison.
31
A B
A En biseau
B En courbe
C Concave
C D D En saillie
intersections
Les angles jouent un rôle majeur dans la configuration des rues et des îlots
urbains. Ils méritent d’être conçus avec soin. Une intersection étant le point
où deux rues se rejoignent, sa configuration a un impact sur les voies très
passantes ; elle est aussi riche en possibilités pour l’architecte.
Quelle solution allez-vous choisir ? La voulez-vous majestueuse, ou va-t-elle
adoucir la raideur de l’angle par un biseau ou une courbe ?
32
100 intersections
Remplissez tout un carnet avec
100 croquis d’immeubles formant
un carrefour. En quoi les matériaux
et la forme prennent-ils en compte
cette intersection ?
dessiner pAr plAisir
Il est agréable de dessiner à loisir sans vraiment
avoir un problème de conception à résoudre ou un sujet
à représenter. C’est une bonne façon de se détendre
et de laisser parler son subconscient.
Quand vous butez sur un problème ou quand vous
êtes découragé, mettez-vous à esquisser des rues
et des bâtiments imaginaires. Le plus souvent,
vous y gagnerez en lucidité et vous produirez
une série de croquis amusants.
le plAn de mAsse
Chacune de vos présentations doit comporter un plan de masse
indiquant l’insertion du projet dans le quartier. Signalez les principaux
points de repère et les éléments naturels. Vous pouvez également placer
des flèches directionnelles et des annotations précisant comment
votre projet se situe par rapport aux vues existantes et aux tracés
routiers, et comment il relie les rues et les quartiers. Le haut de la feuille
doit toujours être orienté au nord et les plans de masse sont habituellement
présentés à l’échelle au 1:1 250 ou 1:2 500 (voir p. 49).
36
6
8
6
1
4
2 2
7
4
3
le BAnAl
Restez à l’affût de la « laideur sublime », du banal et du quotidien ; faites-en
des croquis et mettez-les en valeur. Il ne s’agit pas de faire l’éloge de la
médiocrité, mais d’observer comment nous vivons et d’améliorer la qualité
générale de la conception. Tout ne doit pas être emblématique ou capter
l’attention ; cherchez à regarder le quotidien avec des yeux neufs et à donner
une qualité esthétique aux objets communs et aux lieux de vie ordinaires.
39
lA somme des pArties
En architecture, il nous faut prendre l’ordinaire et le quotidien
et les réaménager de manière à les transformer. L’idéal consiste en
une intervention minimale pour un effet maximal. Simplement répondre
aux exigences pratiques ne suffit pas. 1 plus 1 devrait toujours faire 3.
Cherchez toujours à obtenir plus que vous n’avez apporté.
40
À propos
des proportions
2
rApport lArGeur de
lA rue/hAuteur du BÂti
Le rapport entre la largeur de la rue et la hauteur des bâtiments a
un effet majeur sur la perception qu’en ont les usagers. Une ville médiévale
aux ruelles étroites et aux maisons en encorbellement est mystérieuse
et invite à la découverte. Dans une métropole moderne, en revanche,
la hauteur des bâtiments est parfois le décuple de la largeur des rues :
l’ensoleillement y est très réduit et les vents s’y engouffrent. Les piétons
peinent à traverser les rues, à cause de la circulation et des rafales de vent.
Par contre, des artères trop larges, bordées d’immeubles à un ou deux
étages, manquent de dynamisme et sont source de gaspillage, car il faut
plus de routes, de services et d’aménagements paysagers par immeuble.
Le prix du terrain oblige souvent à définir une hauteur et une densité
déterminées, mais soyez conscient de l’impact qu’aura votre projet
sur le paysage urbain ; essayez de trouver la bonne densité, avec des rues
pratiques et agréables.
44
rApport superFicie/volume
Si un bâtiment présente un rapport superficie/volume élevé, on peut
espérer plus de vue, d’ouvertures et de pénétration de la lumière naturelle.
L’inconvénient est que comme la surface extérieure est plus grande,
la déperdition (en climat froid) ou l’accumulation de chaleur (en climat
chaud) s’en trouveront accentuées. Dans un climat chaud, à condition
de protéger du soleil les murs et les ouvertures, on a plus de possibilités
pour ventiler et rafraîchir de façon naturelle. Si l’on désire un rapport
superficie/volume restreint, la sphère représente la solution optimale,
mais peu fonctionnelle. Dans le type G , le rapport superficie/volume
est très élevé, ce qui en climat chaud apporte plus d’ombre, avec
des cours carrées fraîches et une ventilation par courants d’air. Le type H
est souvent utilisé pour des hôtels car il offre une grande superficie
(avec des fenêtres dans chaque chambre) dans un plan relativement
compact, et également un bandeau central permettant d’abriter les salles
des services communs et les pièces de réception.
46
A B C D E
F G H
dessiner À l’Échelle
Pour dessiner des bâtiments, on utilise un système permettant
de les représenter plus petits qu’en vraie grandeur. C’est ce que l’on appelle
« dessiner à l’échelle ». Par exemple, si l’échelle est au 1:50, cela signifie
que le dessin du bâtiment est 50 fois plus petit qu’en réalité. Autrement
dit, 1 cm sur le dessin équivaut à 50 cm en réalité. On utilise des échelles
différentes selon le niveau de détail et le type d’informations à fournir.
48
Échelle tYpe de croquis ce que vous deveZ inclure
1:1 250 Plans de masse Tracé des rues, présentation du site.
ou 1:2 500 et analyse du site
49
tout est dAns
les proportions
La taille et les proportions de chaque élément du projet sont souvent
déterminantes dans la réussite d’une œuvre architecturale. La différence
entre bonne et mauvaise architecture est une question de centimètres.
En général, c’est le corps humain qui sert de mesure à notre environnement,
notamment pour les entrées, portes et hauteurs sous plafond. Certains
endroits sont conçus à une échelle monumentale pour susciter
l’admiration (les cathédrales) ; d’autres espaces sont petits pour
créer l’intimité et donner un sentiment de sécurité (comme un
« nid douillet »).
51
les proportions
du cuBe
Lorsque l’on change les dimensions externes d’un bâtiment, son volume
ne change pas dans les mêmes proportions. Par exemple, un bâtiment
qui fait 2 × 2 × 2 m aura un volume de 8 m3, tandis qu’un bâtiment faisant
4 × 4 × 4 m aura un volume de 64 m3. En d’autres termes, à superficie
égale, plus le cube est grand, plus vous obtenez un volume important
par unité de surface. Le volume plus grand peut donc être considéré
comme plus économique et plus efficace en termes de construction.
En revanche, il consommera davantage en chauffage et en climatisation.
52
ÉlÉments
ArchitecturAux
3
le poteAu, lA poutre
et le mur
On peut dire, sans simplifier exagérément, que presque
toute l’architecture consiste à combiner trois éléments : le poteau,
la poutre et le mur. En considérant soigneusement l’espacement,
l’épaisseur, le rythme, la composition et la matérialité de ces trois
éléments, il est possible d’inventer de belles solutions architecturales.
Si l’on ajoute la rampe et l’escalier, et aussi les portes et les fenêtres,
on obtient une panoplie d’éléments permettant de résoudre la plupart
des problèmes architecturaux. Ne craignez pas de recourir à des solutions
simples, rectilignes, à angle droit. N’utilisez l’arc, le cercle et l’ellipse
qu’avec de grandes précautions.
56
Poutre
Mur
Poteau
positionnement
des poteAux
Ne vous contentez pas d’aligner simplement une rangée de poteaux
structurels – réfléchissez à l’emplacement optimal en fonction des murs,
des cloisons et des ouvertures. Un pilastre (poteau en saillie sur un mur)
peut contribuer à délimiter l’espace et à en préciser les bornes.
Si le poteau est toujours encastré dans le mur, et donc invisible,
on perd l’occasion d’exprimer la structure et les qualités rythmiques
qu’elle apporte au bâtiment. Le mur est-il bien nécessaire ?
58
Poteaux Extérieur
Intérieur
Encastrés
Extérieur
Intérieur
1 2
3 4
questions de Forme
Comment allez-vous produire une forme architecturale ?
D’où viennent vos idées ?
La forme choisie répond-elle à un besoin fonctionnel ?
L’architecture a-t-elle un rapport avec la sculpture et les formes
expressives ?
61
l’enveloppe
L’enveloppe qui constitue la forme réelle du bâtiment est ce qui
distingue l’intérieur de l’extérieur ; elle définit le volume et les espaces
intérieurs. L’enveloppe doit satisfaire plusieurs exigences :
62
6
6
2
le mur
On distingue généralement deux types de mur :
1 Le mur porteur supporte son propre poids, mais aussi les planchers,
la toiture et l’intérieur du bâtiment. Il protège contre les intempéries
et intègre un isolant. C’est un modèle simple et éprouvé, utilisé
en général pour les petits bâtiments ou les maisons. Il doit être fait
d’un matériau capable de supporter la charge. L’épaisseur du mur est
généralement proportionnelle à la taille du bâtiment : un bâtiment
plus haut exigera des murs plus épais, ce qui réduit la surface
de plancher utile et augmente la quantité de matériau nécessaire.
Les ouvertures sont obtenues en perçant la paroi et surmontées
de linteaux ou d’arches supportant le mur au-dessus.
64
Linteau nécessaire
Mur extérieur
fixé à l’ossature
2
lA FenÊtre
Ouverture pratiquée dans le mur, la fenêtre est généralement faite de
plaques de verre tenues par un cadre. Elle a plusieurs fonctions : ventiler
une pièce de façon naturelle ; y faire pénétrer la lumière ; offrir une vue
sur l’extérieur et/ou donner à voir l’intérieur d’un bâtiment (vitrine
de magasin).
Formes : les fenêtres plus larges que hautes encadrent une vue
panoramique, tandis que des fenêtres hautes mais étroites font pénétrer
la lumière en profondeur et donnent une impression de hauteur.
Une fenêtre placée à l’angle d’un bâtiment produit un effet spectaculaire,
mais sa réalisation est difficile avec des murs porteurs.
66
Insertion dans
l’épaisseur du mur
Formes
Dormants
Alignée
ou en retrait
8
5
4
2
9
lA toiture
Parfois surnommée la « cinquième façade », la toiture est un élément
trop souvent négligé dans la conception d’un bâtiment. Essayez d’utiliser
cette zone pour créer un jardin, un espace de production énergétique
ou un refuge pour la faune.
1 Dissimulez une toiture à deux pentes 5 La toiture doit évacuer les eaux pluviales.
derrière un parapet (n’oubliez pas le solin Les gouttières peuvent être masquées
entre le mur et la toiture). dans le mur ou être apparentes
en façade.
2 L’accès au toit est obligatoire.
L’usage des trappes doit être évité. 6 Utilisez les toitures comme espace de vie.
3 Si toutefois une trappe est inévitable, 7 Les fumées peuvent être évacuées
posez des barrières et des garde-corps. à travers le toit.
4 Les usines et les ateliers nécessitent 8 La toiture comme balise et point de mire.
une lumière constante, sans ombre, On peut en faire un moyen d’attirer
avec une exposition au nord. La toiture l’attention sur le bâtiment et de faciliter
à redents est idéale dans ce cas. l’orientation dans la ville.
69
l’escAlier
L’escalier sert à passer d’un étage à l’autre. Il offre aussi toutes sortes
de possibilités architecturales, à la fois comme objet à part entière
et pour les points de vue qu’il permet de créer.
70
3
1
2
4
200 mm
250 mm
7
circulAtion
et AssAinissement
Quand vous planifiez un édifice plus important, regroupez si possible
les éléments de circulation verticale (escaliers et ascenseurs, halls
et toilettes). C’est pratique pour les visiteurs et cela facilite les travaux
de construction, car les gaines techniques et les tuyaux verticaux peuvent
être installés en même temps que les cages d’ascenseur et les escaliers.
Essayez toujours de superposer les pièces humides comme les toilettes
et les cuisines ; cela facilitera la pose de la plomberie.
1 Ascenseur
2 Gaine de service technique
3 Placard destiné à l’entretien
72
2 3
1
exposition
Dans les climats froids ou tempérés, l’édifice doit être orienté
pour exploiter au mieux la lumière et la chaleur du soleil. Une bonne
exposition améliore la qualité environnementale du bâtiment, mais aussi
la qualité des espaces intérieurs et le bien-être des occupants.
Les chambres à coucher doivent être exposées à l’est pour recevoir
les premiers rayons du soleil. Le jardin doit si possible être exposé au sud,
tandis que les fenêtres donnant au sud doivent être ombragées
et ventilées pour éviter des chaleurs excessives. La salle de séjour
et la fenêtre au-dessus de l’évier doivent être orientées à l’ouest.
Les pièces qui n’ont pas besoin de lumière, comme le garage, doivent être
exposées au nord, tout comme les ateliers qui ont besoin d’une lumière sans
ombre. Quelle que soit la fonction du bâtiment, votre projet doit toujours
tenir compte de la lumière du soleil et des ombres.
74
Matin
Après-midi
Ombre nécessaire
Soir
isolAtion
En climats froids et tempérés, l’isolation est un élément clé
de la construction, pour réduire les dépenses d’énergie et améliorer
le confort. L’exemple ci-contre présente une coupe d’un mur ordinaire.
L’exemple A montre l’isolation sur la face interne du mur. Le principal
problème avec cette solution est la condensation interstitielle (qui se forme
dans le mur). Un pare-vapeur efficace est nécessaire pour empêcher
l’humidité venant de l’intérieur du mur de se condenser quand elle atteint
la partie froide du mur extérieur au point 1 . L’avantage de cette solution est
que la pièce se réchauffera rapidement et qu’on ne gaspillera pas d’énergie
à chauffer les matériaux de construction, ce qui est le cas dans l’exemple B,
où l’isolation est placée à l’extérieur de la structure principale. On aura alors
besoin d’une couche externe supplémentaire, comme un crépi ou du bois.
Avec cette solution, le risque de condensation interstitielle est moins
important, mais un pare-vapeur est néanmoins fortement conseillé
aux points 2 ou 3 . La pièce mettra plus de temps à se réchauffer,
mais la structure servira à accumuler de la chaleur, limitant ainsi
l’amplitude thermique au fil de la journée.
76
A B
Doublage
Extérieur Extérieur
Intérieur Intérieur
3
1
2
lA porte
Une porte est un élément mobile dans un mur, qui permet soit
d’accéder à un espace, soit d’en interdire l’accès pour en préserver
la sécurité, l’intimité, la chaleur.
78
1
Châssis
3
1x 3x
le porte-À-FAux
Un porte-à-faux est un élément saillant au-delà de son appui qui permet
de construire des structures en surplomb, souvent d’un très grand intérêt
visuel et spatial. En règle générale, la longueur de la portée arrière doit
être le triple de celle de l’élément « en surplomb » (on trouve toutefois
de nombreuses exceptions).
81
du Bon usAGe
du toucher
Les bâtiments dessinés par l’architecte indien Charles Correa (né en 1930)
se découvrent par « la plante des pieds » : l’architecture n’est pas seulement
visuelle, elle fait appel à tous les sens, et le toucher est particulièrement
important. L’œil confirme ce que la main sait déjà. Les sièges ne doivent pas
conduire la chaleur ; les poignées de porte doivent être agréables à prendre
en main ; les mains-courantes et balustrades doivent être finies avec soin
et confortables à saisir. Certains points, en revanche, doivent subir
le minimum de contact humain – lorsque c’est possible, éliminez des toilettes
publiques les distributeurs de savon et les portes actionnés à la main.
Quelle est l’allure sonore, et pas seulement visuelle, de vos projets, et quelles
sont leurs propriétés tactiles ?
82
mAtÉriAux
L’architecture peut s’envisager indépendamment de ses propriétés
matérielles. On peut élaborer un plan et produire des idées, mais il est
toujours bon de penser aux matériaux dès le début de la phase de
dessin/conception. Les matériaux ne viennent pas se surajouter à une
forme, comme un simple papier peint ; faites votre choix en fonction
de leurs qualités intrinsèques : la forme devrait émerger en partie des
matériaux choisis. Les matériaux doivent être d’un bel aspect, mais aussi
durables, abordables et faciles à mettre en œuvre sur site. Vous devez
coordonner les joints, les raccords et la taille des unités de manière à ce
que la façade forme un tout cohérent ; évitez les raccords maladroits.
Des matériaux nouveaux peuvent engendrer de nouvelles formes
et méthodes de construction – mais restez prudent tant qu’ils n’ont
pas fait leurs preuves.
85
respect
de l’environnement
L’approche la plus durable en matière de construction serait de ne rien
construire du tout. Si vous devez tout de même construire un bâtiment, qu’il
soit alors compact, passif plutôt que bardé de technologies (la production
d’un panneau photovoltaïque est très énergivore), orienté avec soin et fait
de matériaux locaux et recyclables. Veillez à ce que l’isolation soit continue
sur toute l’enveloppe, sans « ponts thermiques » en climat froid (un pont
thermique est un défaut d’isolation qui laisse la chaleur s’échapper ;
il favorise aussi la condensation de l’air chaud et humide). En climat chaud,
la climatisation est à présent la norme, tout comme les façades vitrées
(ce n’est pourtant pas la meilleure manière d’aborder l’ère de la fin
du pétrole). Le problème du chauffage des volumes et de l’eau est aisé
à traiter sans s’écarter des modes de construction conventionnels.
1 Recueillez l’eau de pluie et utilisez-la 3 Pour chauffer l’eau, utilisez une chaudière
pour la lessive, les douches et les chasses à bois, des panneaux solaires
d’eau. et un thermoplongeur électrique.
86
3
4
sAuveGArdeZ
vos donnÉes
Faites connaître votre travail. Documentez vos résultats et publiez-les.
Tenez un blog pour présenter vos explorations. Photographiez votre ville,
votre quartier, et créez des archives. Vous pourrez revenir à ces informations
et observer comment le paysage qui vous entoure se transforme peu
à peu, de nouveaux immeubles remplaçant les anciens.
deZ
sAuveGAr t
uotidie n nemeesn
q hotos et vos d s in s
vos p s.
numÉrisÉ
88
prÉsenter
son projet
4
pour qui
dessineZ-vous ?
On réalise des dessins pour diverses raisons : certains aident le client
à mieux comprendre le type de bâtiment qu’il obtiendra ; d’autres servent
à définir le prix de vente d’un bâtiment, ou encore comme indications
pour la construction. Nous, architectes, réalisons encore d’autres dessins
durant le travail d’élaboration, pour mieux nous représenter les espaces
et les formes que nous créons. Réalisez des dessins et des schémas
qui fassent passer votre concept, votre idée-force. N’ayez pas peur
de commencer par des traits bruts et des dessins exploratoires. Ne vous
précipitez pas sur l’ordinateur. Explorez plutôt une idée à l’aide de croquis :
alternez plans, coupes, détails et esquisses en 3D pour laisser émerger
un ensemble d’idées.
92
ÉpAisseurs de trAit
Dans un dessin, l’épaisseur du trait est essentielle : elle rend le dessin plus
lisible, crée l’illusion de profondeur et exprime visuellement l’importance
relative des éléments. La ligne du sol doit être très épaisse, sinon
le bâtiment aura l’air de « flotter » sur la page. En élévation, on utilise
des traits plus épais pour montrer les objets qui sont « plus proches »
de l’observateur, et parfois aussi pour indiquer les ombres ; en plan,
ils servent à dessiner les éléments structurels et l’enveloppe du bâtiment.
En coupe, le trait le plus épais est réservé aux éléments qui sont
« traversés » par la coupe ; les objets en élévation, qui sont au-delà
de la ligne de coupe, sont dessinés au trait le plus fin.
-vous
munissnesZ suivAnts
des cr AYo Ètres) :
(en millim 5 0,3
8 – 0,25 –
0,13 – 0,1 – 1 – 2
– 0,5 – 0,7
94
AnnoteZ vos dessins
Donnez un titre à vos dessins, et indiquez de quoi il s’agit, par exemple
« Coupe A – A ». Nommez les pièces, indiquez les matériaux et ajoutez
des notes ou des flèches pour montrer les vues, les itinéraires
et les intentions de conception.
96
À empattement Sans empattement
polices
Le choix de la police fait partie du message que vous voulez faire passer.
Une police à empattement (le Garamond par exemple) découle du ciseau
du tailleur, les empattements étant une trace du travail de la pierre,
et dénote « l’establishment », la tradition et la longévité. Une police sans
empattement (l’Helvetica) élimine ces références comme anachroniques
et affiche la clarté et la modernité. La question n’est pas tant de savoir
ce que l’on dit, mais comment on le dit.
97
lA vue AxonomÉtrique
Servez-vous de vos plans pour construire une projection axonométrique
(également appelée axo : un dessin en 3D sans perspective). C’est une très
bonne manière d’exprimer vos idées : il s’agit d’un dessin à l’échelle
qui démontre les qualités spatiales de votre proposition, et qui peut être
utilisé pour montrer à la fois le plan, l’élévation, la coupe et même
les détails de construction. L’axo est utile si l’on s’adresse à des personnes
qui ne sont pas habituées aux plans et coupes. Dessinez tous vos projets
en axo : vous montrerez que vous savez comment le bâtiment fonctionnera
et l’aspect qu’il aura.
98
45O
le plAn
Le plan est un mode de représentation très abstrait. Imaginez
que l’on coupe horizontalement un bâtiment à environ 1 m au-dessus
du sol : c’est cela que le plan s’efforce de représenter. Le plan ne montre
pas les qualités spatiales de l’architecture, mais il est utile pour agencer
le mobilier et réfléchir à la manière de subdiviser l’espace, par exemple
pour le louer.
11 1 2 11
12
10
4
7
6
5
9
1 Nommez chaque pièce. 8 Indiquez le nord et, si possible, orientez
votre plan de manière à ce qu’il soit
2 Ajoutez le mobilier et le mobilier fixe placé en haut.
(cuisine aménagée par exemple).
9 Notez l’échelle, par exemple 1:50
3 À l’aide d’une flèche, indiquez (ou affichez une barre d’échelle si le
la direction d’un escalier : dessin est réalisé par informatique,
toujours en montant. comme ci-contre).
101
le nord
Sur le plan, cette petite indication est essentielle. Sans elle,
la confusion menace, et le bâtiment risque d’être construit avec la
mauvaise orientation. Il suffit d’un simple cercle avec un rayon orienté
vers le haut. L’indication du nord n’est nécessaire que sur les plans.
(Dans l’hémisphère sud, on marque la direction du sud.)
102
lA coupe
Voici sans doute le dessin le plus important. Sur le plan, faites
passer vos coupes par des endroits présentant un changement
vertical (escaliers, espaces évidés ou sur double hauteur par
exemple), mais aussi par d’autres éléments à l’intérieur du
bâtiment, comme des cours intérieures. La coupe révèle les qualités
spatiales de votre projet, et peut si nécessaire montrer le mode
de construction des murs. Faites aussi une coupe là où l’enveloppe
du bâtiment change de forme ou de direction : pour les formes
complexes, on trace une coupe tous les mètres.
l’ÉlÉvAtion
L’élévation montre l’aspect extérieur du bâtiment.
Chaque côté, ou face, est dessiné séparément, à l’échelle,
sans perspective, comme si l’observateur était équidistant
de toutes ses parties. Il est très rare qu’un bâtiment
soit vu purement en élévation, mais ce dessin est utile
pour réfléchir à l’aspect du bâtiment.
Intégrez les matériaux, et surtout les ombres portées. Un bon
dessin en élévation, bien qu’étant une image à plat, doit faire passer
certains aspects du relief du bâtiment. Sans ombres, l’élévation aura l’air
très « plate », et plus grave, il sera difficile de discerner à partir du dessin
quels composants de la façade sont en avant ou en arrière des autres.
107
dessineZ l’idÉe du BÂtiment
en 20 secondes
Si vous ne pouvez pas expliquer et esquisser votre projet en 20 secondes,
c’est soit qu’il est trop complexe, soit qu’il est insuffisamment élaboré.
108
personnAGes
Ajoutez des personnages sur vos dessins, surtout sur les élévations.
Ils indiquent l’échelle, suggèrent un usage de l’espace et animent
votre travail. Vous donnerez ainsi l’impression que l’espace sera bien
accepté, actif et lucratif : peuplez donc toujours de personnages
vos présentations à des clients. Un enfant jouant avec un cerf-volant
ou un promeneur et son chien font toujours leur petit effet.
111
lA Grille
La grille est un puissant outil de dessin, une aide conceptuelle
et un système d’organisation. Utilisez une grille pour vous aider
à organiser les façades et agencer les colonnes ou les murs porteurs.
Vous devez l’utiliser pour mettre en forme vos dessins de présentation.
Une grille ne mène pas forcément à l’uniformité ou à une banale
répétition – elle donne cohésion et clarté à votre travail. À l’échelle
de la ville, la grille sert à organiser l’espace et à définir les parcelles.
Ainsi, pour concevoir le plan de Chandigarh, en Inde, Le Corbusier utilise
une grille pour tracer le réseau des routes, mais les itinéraires ménagés
à l’intérieur de chaque secteur ne suivent aucune grille.
112
suBvertir lA Grille
Une fois que vous avez établi une grille, ne craignez pas d’introduire
un élément qui vienne en contrarier l’uniformité. Vous pouvez rendre
ludique un élément par de simples ajouts ou soustractions. Par exemple,
lorsque vous utilisez une grille pour organiser une façade, mettez
en valeur une entrée ou un escalier pour rompre le caractère formel.
115
l’Architecte
Au trAvAil
5
contexte
La prise en compte du contexte n’est pas une excuse pour sombrer
dans la médiocrité ou respecter servilement le bâti existant. N’oubliez pas
que votre projet est destiné à un lieu précis et replacez toujours vos dessins
en élévation dans leur contexte élargi. Certains étudiants se contentent
d’intégrer quelques mètres de bâtiments ou d’espace de chaque côté
du site ; efforcez-vous d’étendre ce contexte au moins à l’îlot urbain
ou à la rue. Plus le contexte sera large, plus vos dessins seront attrayants.
118
Le site
horriBle Bon GoÛt
Pourquoi aimez-vous plutôt telle ou telle chose, tel style, telle allure ?
Qu’est-ce qui a pesé sur ces choix ? Faites confiance à votre capacité
à juger ce qui est de bon et de mauvais goût – mais n’oubliez pas
de cultiver vos goûts par une bonne connaissance de l’histoire,
de la technologie et des tendances actuelles. Soyez prêt à dessiner
ce que d’autres jugeraient affreux. Ne rejetez pas par réflexe ce qui est
populaire, pastiche ou banal. Modernisme et minimalisme ne sont pas
toujours synonymes de qualité.
121
cÉrÉmonie, mYthes
et rituels
Très souvent, l’architecture est liée à l’idée de procession : la plupart
des bâtiments les plus réussis intègrent une notion de rituel, ou
de cheminement que le visiteur suit à mesure qu’il avance à travers
des espaces chorégraphiés et agencés avec soin. Pensez à l’expérience
spatiale et aux émotions que vous souhaitez susciter chez le visiteur
qui déambulera dans le bâtiment que vous aurez créé. Nous sommes
devenus trop préoccupés par la forme. Une forme intéressante est moins
architecturale qu’un espace intéressant que l’on découvre avec son corps.
Les trois itinéraires présentés ci-contre mènent vers un objet,
mais ils parviennent au même résultat de trois manières différentes.
122
Colonnade, procession Bref et rapide, Clos, sombre
ouverte mais aussi intime et mystérieux
l’Architecture
n’est pAs seulement
espAce, Forme, lumiÈre
On a parfois tendance à compartimenter l’architecture : on considère
les matériaux, la structure et les services comme s’ils en étaient en quelque
sorte distincts, au lieu d’en faire partie à part entière. De même, on ne doit
pas dire qu’une chose relève « simplement » du détail ou de l’urbanisme :
tout cela relève de l’architecture. Lisez à voix haute la liste ci-dessous,
et méditez sur ces vérités.
ructure
hitec ture est st AtiÈre
l’Arc st m
ecture e
l’Archit ecture est dÉtAilme
l’Archit ture est urBAnis
ec
l rchit
’A
124
Surélevée et en retrait
AvAnt/ArriÈre –
puBlic/privÉ
Efforcez-vous de distinguer ce qui est à l’avant et public, de ce qui est
à l’arrière et privé. Cela vous aidera à organiser votre plan et le traitement
de vos élévations. On doit pouvoir reconnaître l’avant et l’entrée
d’un bâtiment sans indication.
125
point FocAl
Points de mire, repères et axes (lignes droites imaginaires)
sont utiles pour attirer l’attention de loin et servir de balise aux usagers,
ou au contraire pour distraire leur attention, ou pour plaire au regard.
Un axe est un élément cérémoniel, linéaire, doté d’un début clair
et d’une destination toujours en vue. Le point de mire, moins formel,
suppose davantage l’exploration et la découverte. Il « joue à cache-cache »,
se montre par instants à l’observateur pour disparaître aussitôt derrière
un mur ou un élément du paysage, en une sorte de spectacle burlesque
architectural.
1 Début de l’itinéraire
2 Une brèche dans le mur donne un aperçu du temple
3 Vue depuis le temple vers les abris à bateaux et le lac
4 Grottes à découvrir
126
3
2
4
1
les espAces
entre-deux
Vous devez penser les espaces créés entre deux formes construites
comme les formes elles-mêmes. Concevez des espaces dédiés
aux échanges, aux rencontres, à la flânerie. Ces espaces doivent être
abrités du vent, offrir un abri contre le soleil et la pluie, et être visibles
du dessus pour créer un sentiment de sécurité. Ils doivent se situer
à des endroits que l’on a envie de traverser, plutôt qu’être cachés à
l’écart des artères principales. Les marches peuvent servir de sièges,
les jardinières jouer le rôle de tables, et les limites être démarquées
par de subtils changements de matériaux. Concevez les espaces
intérieurs pour les rendez-vous fortuits, encouragez les espaces
de bavardage et les points de rencontre improvisés.
128
le dessin
chronoloGique
Un dessin chronologique sert à représenter la manière dont un bâtiment,
une rue ou une ville ont évolué au fil du temps. On peut bien sûr utiliser
une carte pour montrer comment les bâtiments et les rues se sont faits
et défaits, mais on ne raconte pas la même histoire qu’avec un dessin
chronologique. Ce dessin de Chandigarh, en transcrivant les changements
progressifs de styles, cherche à montrer l’évolution (ou à raconter
l’histoire) d’un quartier.
132
le seuil
Le seuil est la limite entre un espace et un autre. Ayez conscience
des frontières à l’intérieur de votre projet, et veillez à les marquer. La porte
est un exemple évident de seuil, mais il est possible d’en créer d’autres,
plus perméables et moins tangibles, par des changements de niveau,
de matériau ou de volume. Servez-vous des seuils pour organiser
l’espace et déterminer des territoires, des frontières et des
limites de propriété.
1 Un mur : même si un espace n’a ni porte ni 4 Mares, douves, fossés : on peut créer
toit, la présence d’un mur crée un sentiment un seuil en ajoutant de la matière,
de propriété et d’intimité. C’est sans doute mais aussi en en retirant. Un étang-miroir
la forme la plus simple de seuil. placé devant un bâtiment le fait paraître
plus grand, et en climat chaud, il apporte
2 Matériaux : le simple choix d’un matériau de la fraîcheur.
de dallage distinct permet de définir
des limites, qui créent elles-mêmes 5 Plantes et végétation : une haie végétale
un sentiment de propriété. non seulement définit un espace,
mais sert aussi de barrière défensive.
3 Marqueurs : ce sont des objets simples,
placés de manière à définir une bordure. 6 Changements de hauteur : l’espace
Il suffit d’une ligne de petites pierres de part et d’autre d’un escalier semble
pour créer un espace clos. lui « appartenir ».
134
1 2 3
4 6
Espace traversé Espace destination
espAce trAversÉ,
espAce destinAtion
Certains espaces sont faits pour être traversés, d’autres constituent
une destination. Dans un espace destination, on se sent plus en sécurité,
plus apaisé (par exemple salles de séjour et chambres). Cet espace
a en général une entrée et/ou une sortie uniques. Un espace traversé,
plus dynamique, offre des occasions d’échange et de rencontre,
et sert en général de plaque tournante pour accéder aux autres.
Un tel espace est plus difficile à organiser car une partie est toujours
dédiée à la circulation.
137
le piÉdestAl
Le piédestal sert à mettre en valeur l’importance et le prestige d’un objet
ou d’un élément donné.
138
1
3
Forme, technoloGie
et proGrAmme
Pour être réussi, un projet doit aborder à la fois la forme (configuration
du bâtiment), le programme (exigences fonctionnelles) et la technologie
(problèmes de fabrication). Si l’un de ces facteurs est négligé, tout le projet
risque de s’effondrer. Ces trois composantes sont en outre déterminées par
une époque, un lieu et une société donnés : vous devrez en tenir compte.
Espace (contexte)
l’idÉe Temps
Société, économie
et politique
Forme Fonction Matériaux
et technologie
140
coÛt, temps et quAlitÉ
Ces trois facteurs déterminent l’essentiel des commandes architecturales.
Votre client ne peut en avoir que deux sur trois :
S’il veut que le projet soit achevé rapidement et qu’il soit de très bonne
qualité, il devra débourser beaucoup.
S’il veut que le projet soit rapide et bon marché, celui-ci ne sera pas de très
bonne qualité.
coÛt
quAlitÉ temps
141
l’Architecte
Au quotidien
6
prÉsentAtion orAle
La présentation orale est un élément intimidant mais essentiel.
Planifiez-la et répétez ce que vous allez dire. Votre présentation doit
raconter une histoire. Vos dessins les plus importants doivent se trouver
au niveau de l’œil des critiques. Assurez-vous que vos dessins sont
lisibles à 2 mètres, bien éclairés et arrangés avec soin – pas de bords
qui s’enroulent, pas d’affiches mal présentées. Veillez à ce que
vos maquettes soient bien exposées et n’oubliez pas de prendre
tous vos carnets de croquis.
144
stYle vestimentAire
Les architectes s’habillent souvent en noir. Tels les magiciens,
les employés de pompes funèbres ou les ecclésiastiques, ils sont
solennels, sérieux, ritualistes. Vous pouvez choisir une voie plus
flamboyante, mais ne négligez ni votre allure ni votre tenue. Adoptez
(ou réinventez) un style qui fera partie de votre identité de créateur.
146
l’Architecture,
c’est pour les Gens
Nombre de créateurs de talent l’oublient, ou laissent leur arrogance
prendre le pas. On ne doit jamais perdre de vue que l’on travaille
pour et avec autrui. Un architecte doit collaborer avec une large équipe
aux désirs et aux objectifs contradictoires : ingénieurs, entrepreneurs
et promoteurs. L’ingénieur des structures ne s’intéresse en général
qu’à la structure, l’électricien s’occupe de là où passent ses câbles,
et le métreur voit tout en termes de coût – la seule personne à avoir
une vision holistique de la composition, c’est l’architecte.
e et poli,
u d rA Être hABil mer,
il vous FA Aussi vous AFFir elAtions
mAis onnes r
entr et enir de B Aucoup de Gens s
et il Avec Be t que vou
de trAvA s le mÊme intÉrÊ e.
pA u r
qui n’ontpour l’Architect
147
mAis ÉviteZ de trAvAiller
pour ces Gens-lÀ…
La meilleure manière de découvrir l’architecture est de tenter
de concevoir un bâtiment. Des occasions vous seront offertes, mais
avec certains clients, la prudence s’impose.
Les clients aux structures complexes. Que vous travailliez pour une
école, une grande entreprise ou une autorité locale, « l’organisme client »
a tendance à former une structure démesurée et compliquée. Identifiez
toujours la personne qui prend les décisions et n’acceptez d’instructions
que d’une seule personne. Les décisions peuvent mettre du temps à être
acceptées, veillez donc à ce qu’un calendrier clair ait été établi
et que vos questions reçoivent une réponse dans un délai donné.
148
Les promoteurs qui veulent des schémas de « faisabilité » jusqu’à la phase
d’approbation. Évitez de travailler gratuitement sur la promesse que l’on fera
appel à vous ensuite. Si vous donnez votre travail gratuitement, il est en fait
sans valeur ; pourquoi devriez-vous supporter le risque encouru par
quelqu’un d’autre ?
149
orGAniseZ votre emploi
du temps pour respecter
les dÉlAis et prÉserver
votre ÉquiliBre personnel
L’un des « rites de passage » en école d’architecture est la « charrette ».
Vous devrez alors passer la nuit à travailler sur votre projet, en tenant
à coup de comprimés de caféine et de boissons énergisantes ; la charrette
dure parfois plusieurs nuits d’affilée. Efforcez-vous de planifier
votre charge de travail, faites que chaque heure soit utile, et fixez-vous
des objectifs par jour et par semaine. Soyez productif, et ne passez pas
tout votre temps à l’atelier : c’est un rythme malsain et invivable à long
terme. Cela fait aussi de vous un camarade ennuyeux, et sans doute pas
très propre. Nourrissez-vous correctement, douchez-vous souvent,
allez courir, visiter une galerie, ayez des amis qui ne soient pas architectes.
Passer plus de 12 heures par jour à l’atelier n’a aucun intérêt, et cela
vous empêchera de développer vos qualités de créateur et de penseur.
150
est lA p rochAine
quAnd ÉsentAtione-t ?
pr de jours rest -itl,tes
comBien de dessins/mAque
n r?
et comBie-il FAire pAr jou
FAut
quelle est
votre position ?
Vous pouvez parfaitement être en désaccord et trouver des arguments
contre tout ce qui est affirmé dans ce livre. Prenez position et défendez
vos opinions.
tout
remetteesZtion
en quAs AveuGlÉment
p
ne suiveZ s ou les discours
les mode GmAtiques.
do
153
index
accès 28, 68-69, 78, 101 numériques) 49 entrées 51, 101, 107, 113, 125, gratte-ciel 24-25
air conditionné 86 colonnes et poteaux 56-57, 137, 138 grilles 112-113, 114-115
annotations 36-37, 49, 96, 101 58-59, 64-65, 112 voir aussi seuils
appuis de fenêtre 23 condensation 76, 86 enveloppe d’un bâtiment hauteur d’un bâtiment
architecture définie 124 contexte 49, 101, 118-119, 140 62-63, 85, 86, 94, 104 changement 134
arcs 64 contours 28 épaisseur des traits 66, 94, densité 24-25, 46
arrière des bâtiments 125 Correa, Charles 82 101, 107 entrées 107, 134-135
arrivée d’eau 62, 86 coupes 94, 98, 101, 104-105 escaliers/cages d’escalier 56, espaces sur double
ascenseurs/cages cours 30, 46, 104 70-71, 72, 101, 104-105, 115, hauteur 28, 104
d’ascenseur 72-73 coûts 141, 147 134-135 hauteur/épaisseur
assainissement 62, 72-73, 86 critiques/jurys 6, 144 espaces des murs 64-65
ateliers 69, 74 croquis 18, 92 communs 24-25, 46 hauteur/largeur 44-45
avant des bâtiments 107, d’aménagement 48-49 de stockage 69 hôtels 46
125, 134 élaboration d’un concept d’usage mixte 25, 27
voir aussi façades 92, 108 entre les bâtiments 10, 44, intersections 23, 32-33
axes 126 outil de documentation 70, 128-129 isolation 49, 64, 76-77, 86
10, 14, 39 intérieurs 28, 52, 62, 122
balcons 26-27, 44 voir aussi dessin ordinaires 39, 40 jardins 24, 26-27, 68-69, 74, 86
banalité dans la conception cuisines 72, 74, 101 publics 25, 27, 36-37,
39, 40, 112 125, 128 Le Corbusier 51, 112
bâtiments 24-25 densité 24-25, 44 sur double hauteur 28, 104 lignes en pointillé 66, 101
historiques 36-37, 121-122 dessin traversés et destination linteaux 23, 64-65
bibliothèques 12, 20, 60-61 à l’échelle 36, 48-49, 111 122-123, 128, 132, 136-137 lumière
blogs 88 chronologique 130-131 verts 25, 36-37 éclairage urbain 26-27
de construction 48-49, ensoleillement 44, 46,
cadres, structures 92, 98 façades 23, 64, 66, 69, 78, 85, 74, 128
et ossatures 64-65, 66-67, élaboration d’un concept 86, 107, 112, 115, 125 naturelle 46, 62, 66, 69,
78-79 92 facteurs temporels 141 70, 74, 86, 118
canalisations 68-69, 72 en 3D 92, 98 fenêtres 46, 56, 66-67
CAO 49, 92 outil de communication 6, voir aussi verrières mains-courantes et
carnets de croquis 12-13, 92, 144 Fibonacci (suite de) 51 garde-corps 68-69, 82
33, 144 pour le plaisir 35 flèches de direction 36-37, marches 70, 128
Carroll, Lewis 51 vue axonométrique 96, 101 mares et étangs 134-135
cérémonie, mythes 98-99 fonction 30-31, 46, 60-61, 62, marqueurs 134-135
et rituels 122-123, 126 voir aussi croquis 66, 70, 140 matériaux 23, 30, 49, 85, 86,
chambres à coucher 74, 137 détails 30, 48-49, 82, 92, 124 forme 23, 30-31, 46, 60-61, 101, 107, 124, 134
Chandigarh (Inde) 112, 130-131 62, 66-67, 70, 122, 124, 140 métier au quotidien
châssis échelle 36, 48-49, 51-52, frontières et limites 58, clients à éviter 148-149
de fenêtre 66-67 100-101, 111 128, 134 planifier sa charge de
de porte 78-79 éclairage urbain 26-27 travail 150
chauffage 52, 74, 76, 86 électricité 62, 86, 147 garages 26-27, 74 relations avec autrui 150,
circulation 72-73, 137 éléments naturels 36-37 gens 24, 27, 44, 62, 110-111, 156
climat 23, 46, 74, 76, 86, 134 élévations 94, 98, 106-107, 111, 128, 147 relations avec les clients 147
CNC (machines à commandes 118, 125 goût et conception 121 style vestimentaire 146
154
mitres de cheminées 68-69 poignées de porte 82 stylos et crayons 18, 94
mobilier 49, 100-101 point focal 126-127 superficie/volume (rapport)
urbain 27 point de mire 68-69, 126 46-47
modèles 49 points de vue 36-37, 70 surface 46-47, 52
Modulor (Le Corbusier) 51 polices de caractères 97
monuments 36-37 ponts thermiques 86 technologie et conception
murs 56-57, 112, 134-135 portails 51, 56, 78-79, 101, 134 121, 140
construction 49, 76, 104 porte-à-faux 28, 80-81 température 46, 62, 74, 76,
épaisseur/hauteur 64-65 portes 78-76, 82 86, 134
isolation 64, 76-77 poutres 56-57, 64-65 terrassement 28-29
ouvertures 46, 56 précédents (étude des) 30-31 toilettes 72, 82, 86
perméabilité 62, 64, 134 présenter son projet 36, 92, toits 28, 64, 68-69, 107
porteurs et non porteurs 111, 144-145 tours 68, 138-139
64-65, 66 accroître ses trafic, circulation 27, 32, 44
poteaux et colonnes connaissances 6, 20, 121 voir aussi routes
58-59, 64-65 communication 6, 92, 98 transports 36-37
voir aussi portes, fenêtres documenter 10, 12, 14, trappes 69
musées 30-31 39, 88 traversée d’un bâtiment 70,
explorer son 122-123, 126, 132
nord (indication du) 36-37, environnement 10, 14-15, 88 typologie 30-31
100-101, 102-103 exprimer ses idées 6, 12,
92, 98, 156 vapeur 62, 86
ombres 46, 74-75 lire 6, 20 végétation 26, 134-135
portées 44, 69, 74, relations avec autrui 14 vent 44, 46, 62, 128
94, 107 résoudre un problème 28, ventilation 46, 62, 66, 74, 101
orientation 74-75, 86 30, 35 vernaculaire 22-23
ouvertures 23, 46, 58, se poser les bonnes verrières 70-71
64-65, 101 questions 61, 153 vides 101, 104
voir aussi portes, fenêtres programme 61, 140 villes 10, 14-15, 88, 112, 130-131
propriétés tactiles 82 voir aussi quartiers, rues
parapets 68-69 prototypes (dessins de) 49 vitrage 64, 86
parcs 36-37 vues 28, 36-37, 46, 66, 70,
pare-vapeur 76 qualité (facteurs de) 141 126-127, 132-133, 138
parking 26-27, 74 quartiers 36-37, 130
passerelles amovibles 78-79
patine 62 rampes 56
paysagisme 44, 49, 101 repères 36-37, 68-69, 126
personnages 110-111 respect de l’environnement
perte de chaleur 46, 86 74, 86-87
photographie 10, 14, 16, 88 routes 36-37, 44, 112
piédestaux 138-139 voir aussi trafic, transports
piétons 27, 44 rues 10, 26-27, 36, 44, 49
pilastres 58 voir aussi intersections
pilotis 28-29
plans 48, 98, 100-101, 125 salles de bain 74
de masse 36-37, 48-49 salles de séjour 74, 137
plantations et jardinières 26, services 44, 62, 72-73, 124
134-135 voir aussi assainissement
pluie/eau de pluie 62, 69, seuils 134-135
86, 128 sièges 66, 82, 128
155
remerciements
La plupart des conseils présentés dans ce bref ouvrage m’ont été
transmis par les professeurs, architectes, experts techniciens et clients
avec lesquels j’ai travaillé.
n e p e u t pAs FAiurteseul
on
h i t ectlu re tc o Autres
de l ’ Ar c rAvAil er Ave les l’Aide
de
Àt nt
AppreneZtoujours conscie chemin ; es,
et so Ye Z eveZ en
rec rAr
que vou velles sont trÈsions sur
s
s nou riAt
les idÉe ste n’est que vA tions mineures.
e
tout le r xistAnts et Évolu
È m es e
des th
156
