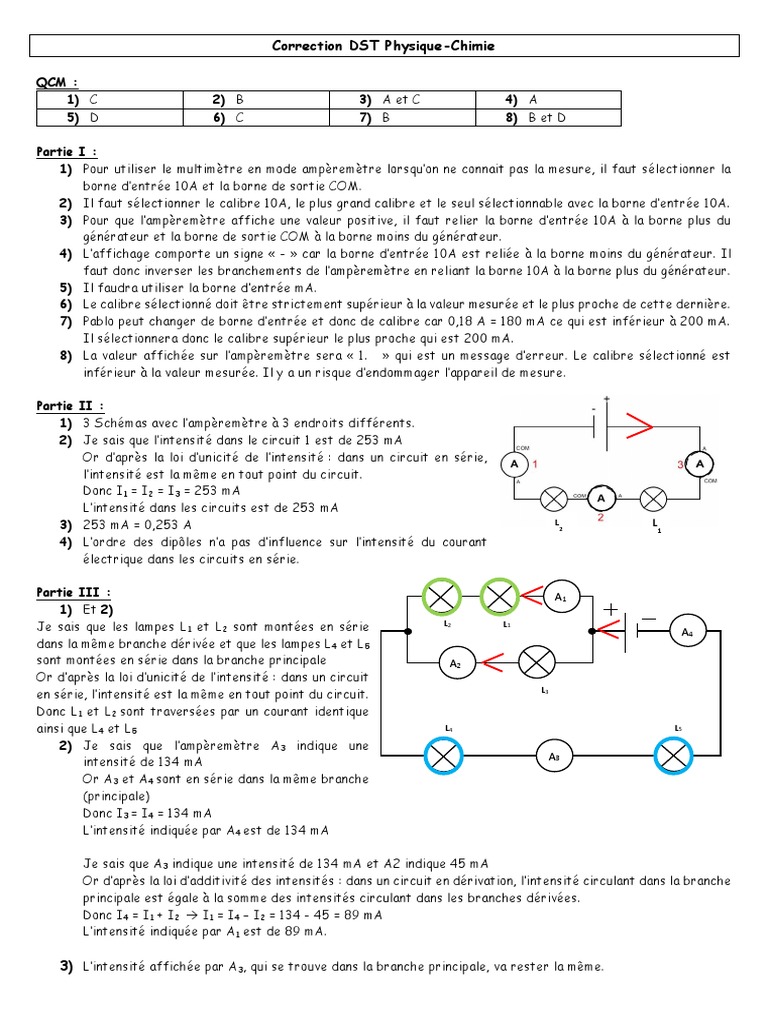

Correction DST Physique-Chimie

QCM :
1) C 2) B 3) A et C 4) A
5) D 6) C 7) B 8) B et D

Partie I :
1) Pour utiliser le multimètre en mode ampèremètre lorsqu’on ne connait pas la mesure, il faut sélectionner la
borne d’entrée 10A et la borne de sortie COM.
2) Il faut sélectionner le calibre 10A, le plus grand calibre et le seul sélectionnable avec la borne d’entrée 10A.
3) Pour que l’ampèremètre affiche une valeur positive, il faut relier la borne d’entrée 10A à la borne plus du
générateur et la borne de sortie COM à la borne moins du générateur.
4) L’affichage comporte un signe « - » car la borne d’entrée 10A est reliée à la borne moins du générateur. Il
faut donc inverser les branchements de l’ampèremètre en reliant la borne 10A à la borne plus du générateur.
5) Il faudra utiliser la borne d’entrée mA.
6) Le calibre sélectionné doit être strictement supérieur à la valeur mesurée et le plus proche de cette dernière.
7) Pablo peut changer de borne d’entrée et donc de calibre car 0,18 A = 180 mA ce qui est inférieur à 200 mA.
Il sélectionnera donc le calibre supérieur le plus proche qui est 200 mA.
8) La valeur affichée sur l’ampèremètre sera « 1. » qui est un message d’erreur. Le calibre sélectionné est
inférieur à la valeur mesurée. Il y a un risque d’endommager l’appareil de mesure.

Partie II :
1) 3 Schémas avec l’ampèremètre à 3 endroits différents.
2) Je sais que l’intensité dans le circuit 1 est de 253 mA
Or d’après la loi d’unicité de l’intensité : dans un circuit en série,
l’intensité est la même en tout point du circuit.
Donc I1 = I2 = I3 = 253 mA
L’intensité dans les circuits est de 253 mA
3) 253 mA = 0,253 A L
2
L
1
4) L’ordre des dipôles n’a pas d’influence sur l’intensité du courant
électrique dans les circuits en série.

Partie III : A1
1) Et 2)
Je sais que les lampes L1 et L2 sont montées en série L2 L1
A4
dans la même branche dérivée et que les lampes L4 et L5
sont montées en série dans la branche principale A2
Or d’après la loi d’unicité de l’intensité : dans un circuit
en série, l’intensité est la même en tout point du circuit. L3

Donc L1 et L2 sont traversées par un courant identique

ainsi que L4 et L5 L4 L5
2) Je sais que l’ampèremètre A3 indique une
A3
intensité de 134 mA
Or A3 et A4 sont en série dans la même branche
(principale)
Donc I3 = I4 = 134 mA
L’intensité indiquée par A4 est de 134 mA

Je sais que A3 indique une intensité de 134 mA et A2 indique 45 mA

Or d’après la loi d’additivité des intensités : dans un circuit en dérivation, l’intensité circulant dans la branche
principale est égale à la somme des intensités circulant dans les branches dérivées.
Donc I4 = I1 + I2  I1 = I4 – I2 = 134 - 45 = 89 mA
L’intensité indiquée par A1 est de 89 mA.

3) L’intensité affichée par A3, qui se trouve dans la branche principale, va rester la même.
