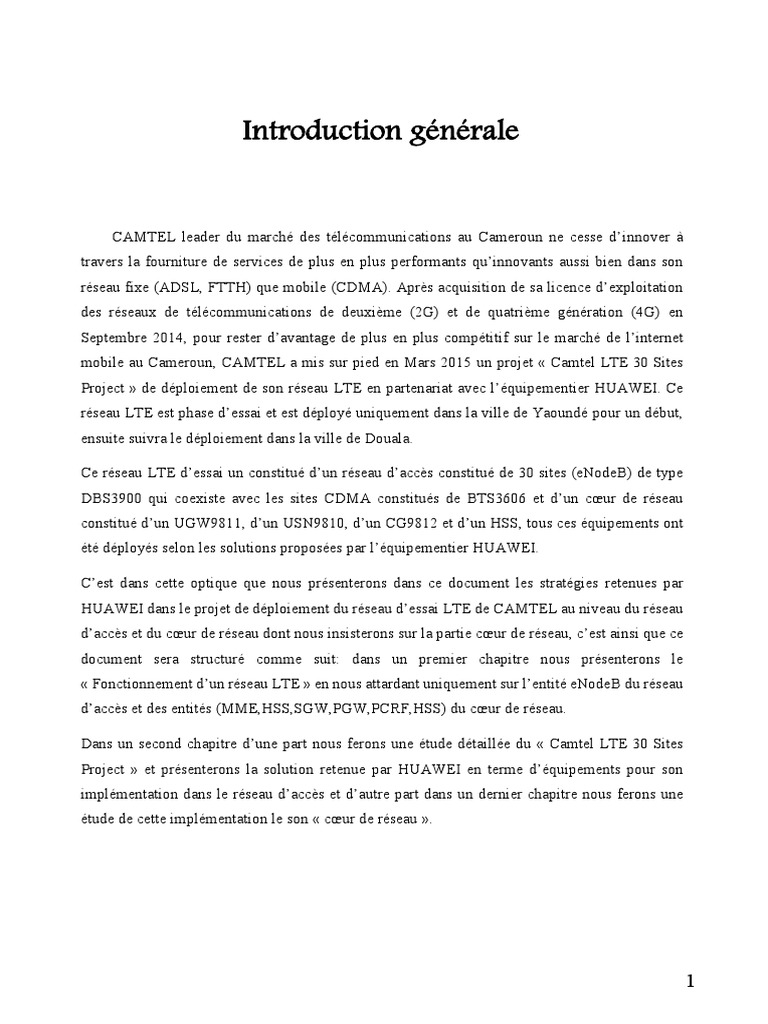

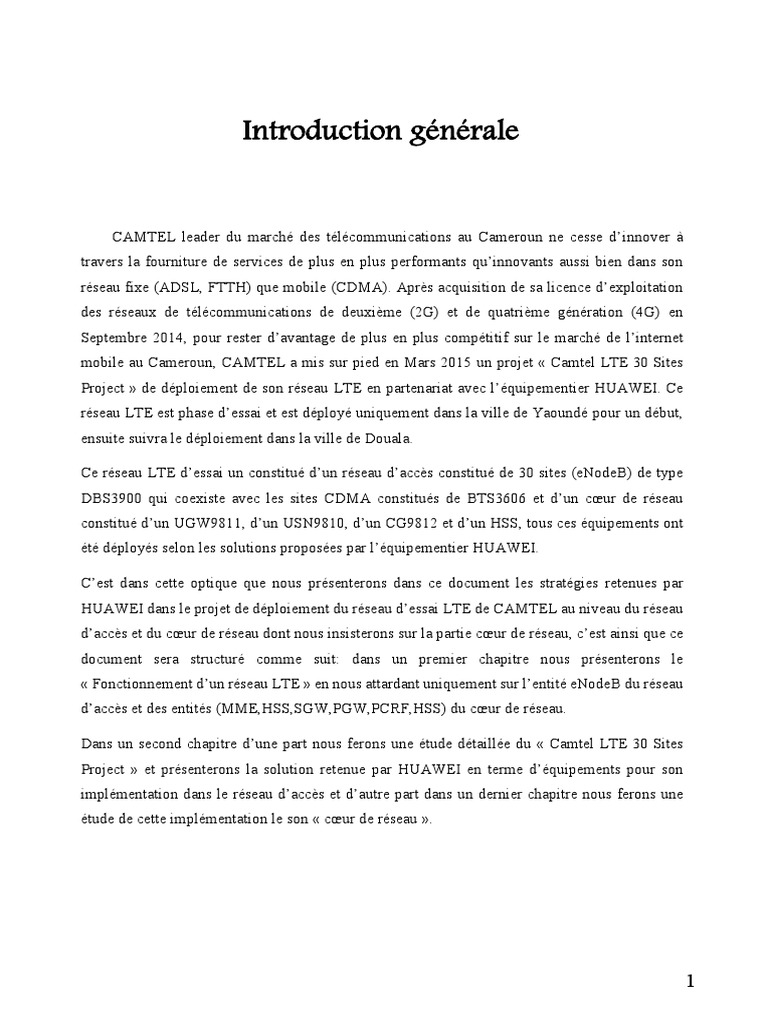

Introduction générale

CAMTEL   leader   du   marché   des   télécommunications   au   Cameroun   ne   cesse   d’innover à

travers la fourniture de services de plus en plus performants qu’innovants   aussi bien dans son
réseau fixe (ADSL, FTTH) que mobile (CDMA). Après  acquisition  de  sa  licence  d’exploitation
des réseaux de télécommunications de deuxième (2G) et de quatrième génération (4G) en
Septembre 2014, pour rester d’avantage   de plus en plus compétitif sur le marché de   l’internet
mobile au Cameroun, CAMTEL a mis sur pied en Mars 2015 un projet « Camtel LTE 30 Sites
Project » de déploiement de son réseau LTE en  partenariat  avec  l’équipementier HUAWEI. Ce
réseau  LTE  est  phase  d’essai et est déployé uniquement dans la ville de Yaoundé pour un début,
ensuite suivra le déploiement dans la ville de Douala.

Ce réseau LTE d’essai un  constitué  d’un  réseau  d’accès  constitué de 30 sites (eNodeB) de type
DBS3900 qui coexiste avec les sites CDMA constitués de BTS3606 et d’un   cœur   de   réseau
constitué d’un UGW9811, d’un  USN9810, d’un  CG9812 et d’un HSS, tous ces équipements ont
été déployés selon les solutions proposées par  l’équipementier  HUAWEI.

C’est dans cette optique que nous présenterons dans ce document les stratégies retenues par
HUAWEI dans le projet  de  déploiement  du  réseau  d’essai  LTE de CAMTEL au niveau du réseau
d’accès  et  du  cœur  de réseau dont nous insisterons sur la partie  cœur  de  réseau, c’est  ainsi  que  ce
document sera structuré comme suit: dans un premier chapitre nous présenterons le
« Fonctionnement  d’un réseau LTE » en  nous  attardant  uniquement  sur  l’entité  eNodeB du réseau
d’accès  et  des  entités  (MME,HSS,SGW,PGW,PCRF,HSS) du  cœur  de  réseau.

Dans un second chapitre d’une  part nous ferons une étude détaillée du « Camtel LTE 30 Sites
Project » et présenterons la solution retenue par HUAWEI en   terme   d’équipements   pour   son
implémentation dans le réseau  d’accès  et  d’autre  part  dans   un dernier chapitre nous ferons une
étude de cette implémentation le son « cœur  de réseau ».

1
 Chapitre I : Fonctionnement d’un réseau LTE

Depuis ces dernières années les recherches du 3GPP se portent sur l'analyse des réseaux de
quatrième génération (4G) dont l'objectif est d'offrir toute une gamme de services (l'accès rapide à
l'Internet, le commerce électronique, la vidéo conférence, les télémédecines, l'apprentissage à
distance). Dans ce premier chapitre nous nous intéresserons uniquement sur le fonctionnement du
réseau  d’accès  et  du  cœur  de  réseau.

1.1 Les exigences du LTE

La première étape des travaux de normalisation du LTE consista à définir les exigences que ce
dernier devait satisfaire. En synthèse l’objectif majeur du LTE est d’améliorer le support des
services de données via une capacité accrue, une augmentation des débits et une réduction de la
latence. En complément de ces exigences de performance, le 3GPP a défini des prérequis en terme
de (capacité, d’efficacité spectrale, latence, mobilité, connective permanente..) que sont :
1.1.1 La capacité

Le système doit supporter simultanément un grand nombre d’utilisateurs par cellule soit environ
200 utilisateurs simultanés par cellule à l’état actif opérant sur une de bande de 5 MHz, et au
moins 400 utilisateurs pour des largeurs de bandes supérieures.
1.1.2 L’efficacité spectrale
Le LTE doit pouvoir opérer sur des porteuses de différentes largeurs afin de s’adapter à des
allocations spectrales variées. Les largeurs de bandes initialement requises ont par la suite été
modifiées pour devenir les suivantes : 1,4 - 3 - 5 - 10 - 15 et 20 MHz dans les sens montant et
descendant en mode TDD et FDD.
1.1.3 Le débit
Le débit théorique à partager dans une cellule entre différents utilisateurs est :
 100 Mbps en voie descendante pour une largeur de bande de 20 MHz
 50 Mbps en voie montante pour une largeur de bande de 20 MHz
Tous ces débits nécessitent une implémentation des systèmes d’antennes  MIMO.

2
 Chapitre I :  Fonctionnement  d’un  réseau  LTE

1.1.4 La latence
La latence d’un système est la mesure du délai introduit par ce système. On distingue deux
types de latence :
- la latence du plan de contrôle (control plane).
- la latence du plan usager (user plane).
La « latence du plan de contrôle » représente le temps nécessaire pour établir une connexion avec
le réseau et accéder à un service. L’objectif fixé pour le LTE est d’améliorer la latence du plan
de contrôle par rapport à l’UMTS, via un temps de transition inférieur à 100 ms entre un état de
veille de l’UE (User Equipment) et un état actif autorisant l’établissement du plan usager.
La « latence du plan usager » représente le délai de transmission d’un paquet au sein du réseau
une fois la connexion établie. Le LTE vise une latence du plan usager inférieure à 5 ms dans des
conditions de faible charge du réseau et pour des paquets IP de petites tailles.
1.1.5 La mobilité
La mobilité est une fonction clé pour un réseau mobile. Le LTE vise à rester fonctionnel pour
des UE se déplaçant à des vitesses élevées (jusqu’à 350 km/h, et même 500 km/h en fonction
de la bande de fréquences), tout en étant optimisé pour des vitesses faibles (entre 0 et15 km/h).
Les services temps-réel comme la voix doivent être proposés avec la même qualité de service des
réseaux UMTS.
1.1.6 Connectivité permanente
Le principe des accès hauts débits où la connectivité est permanente pour l’accès à Internet,
même si la connexion est permanente au niveau du réseau, il est nécessaire pour le terminal de
passer de l’état veille à l’état actif lorsqu’il s’agira d’envoyer ou recevoir du trafic.
Ce changement d’état s’opère en moins de 100 ms. Le réseau pourra recevoir le trafic de tout
terminal rattaché puisque ce dernier dispose d’une adresse IP, mettre en mémoire ce trafic, réaliser
l’opération de paging afin de localiser le terminal et lui demander de réserver des ressources
afin de pouvoir lui relayer son trafic.
1.1.7 Coexistence et interfonctionnement avec d’autres  réseaux
Le handover entre le réseau LTE et les réseaux CDMA/GSM/UMTS doit être réalisé en
moins de 300 ms pour les services temps-réel et 500 ms pour les services non temps-réel.
Les opérateurs doivent s’assurer que le handover entre LTE et le CDMA/2G/3G est
toujours possible.

1.2 Architecture d’un réseau LTE

Comme dans un réseau UMTS un réseau LTE est divisé en deux systèmes :

3
 Chapitre I :  Fonctionnement  d’un  réseau  LTE

- Le « réseau d’accès » appelé E-UTRAN :

qui est une évolution du réseau d’accès UTRAN de l’UMTS.
- Le « cœur  de  réseau » a p p e l é EPC : qui est une évolution du cœur  de  réseau à commutation
de paquets UMTS (UMTS CORE PS).
1.2.1 Le réseau d’accès (E-UTRAN)
La figure ci-dessous représente la structure du réseau d’accès LTE.

Figure 1-1 structure  du  réseau  d’accès E-UTRAN

Le réseau d’accès E-UTRAN est constituée d’une seule entité radio appelé eNodeB qui est la
station de base de la cellule, elle contient les émetteurs/récepteurs et communique avec les UE de
la cellule via l’interface aire.
L’eNodeB assure les fonctions du NodeB et du RNC en UMTS. Les eNodeB communiquent entre
eux via l’interface X2, communiquent avec l’EPC dans le plan usager via l’interface S1-U, et dans
le plan contrôle via l’interface S1-C (S1-MME).
1.2.2 Le réseau cœur (EPC)
La figure1-2 ci-dessous représente la structure du réseau cœur, il est constitué des entités
MME,SGW,HSS, PCRF et PGW.

Figure 1-2 structure  du  cœur  EPC

4
 Chapitre I :  Fonctionnement  d’un  réseau  LTE

Les fonctions de ces entités sont :

MME (Mobility Management Entity)
La MME est le  nœud principal de contrôle du réseau d'accès E-UTRAN/EPC, ses fonctions sont:
 le suivi des UE en mode inactif (idle) ;
 l’activation et désactivation du Bearer ;
 le handover Intra-LTE impliquant la location du noeud du réseau d’accès.
 l’interaction avec le HSS pour authentifier un utilisateur en attachement et implémentation
des restrictions d'itinérance.
SGW (Serving GateWay)
La passerelle de service SGW est un élément du plan usager au sein de l’EPC, sa fonction
principal est de gérer la mobilité du plan usager, elle agit également comme une frontière
principale entre le  réseau  d’accès  et le cœur  de  réseau.
Le SGW maintient également les chemins de données entre les eNodeB et les passerelles PGW, de
cette façon le SGW forme une interface pour le réseau de données par paquets à l'E-UTRAN, aussi
quand les UE se déplacent dans les régions desservies par des eNodeB différents, la SGW sert de
point d'ancrage de mobilité veillant à ce que le chemin de données soit maintenu.
HSS (Home Subscriber Server)
Dans le  cœur  de  réseau, le HLR est réutilisé et renommé en Home Subscriber Server. Le HSS est
un HLR évolué qui contient toutes les informations de souscription des profils   d’usagers des
réseaux GSM, UMTS, LTE, IMS ect.. Ces informations pourraient être sous la forme d'un nom de
point d'accès APN (qui est une étiquette selon un DNS de conventions et de nommage décrivant le
point d'accès du PGW) ou un PGW adresse (indiquant l'adresse IP souscrit).
En outre, le HSS détient des informations dynamiques telles que l'identité de la MME à laquelle
l'usager est actuellement connecté ou enregistré. Le HSS peut intégrer également le centre
d'authentification (AUC), qui génère les vecteurs d'authentification et clés de sécurité.
PCRF (Policy Charging and Rules Function)
Le PCRF est le nom générique de l'entité au sein de du  cœur  de  réseau qui détecte les flux de
service et applique les politiques de facturation pour les applications qui nécessitent une politique
dynamique de facturation ou de contrôle.
PGW (Packet GateWay)
La passerelle PGW assure la connectivité de l'UE aux réseaux de paquets de données externes
(Internet,  IMS,  PSDN…), remplissant la fonction d’attribution  des  adresses  IP  aux  UE  qui  lui  sont
rattachés, d'entrée/sortie pour les données d’UE, un UE peut disposer d'une connectivité avec
plusieurs PGW pour l’accès à des PDN multiples.

5
 Chapitre I :  Fonctionnement  d’un  réseau  LTE

1.3 Les interfaces logiques

Le réseau d’accès et le réseau  cœur  sont constitués de plusieurs interfaces logiques qui permettent
de véhiculer différentes signalisations et messages de contrôle dans le plan usager et le plan de
contrôle :
l’interface X2
Est l’interface qui relie deux eNodeB, son rôle est de minimiser la perte de paquets lors de la
mobilité de l’usager en mode handover, lorsqu’un usager se déplace en mode handover d’un
ancien eNodeB à u n n o u v e a u eNodeB, de nouvelles ressources sont allouées au nouveau
eNodeB pour l’UE, or le réseau continu à transférer les paquets entrants vers l’ancien  eNodeB
tant que le nouveau eNodeB n’a pas informé le réseau qu’il s’agit de lui relayer les paquets
entrants pour cet UE. Pendant ce temps l’ancien eNodeB relais les paquets entrants sur l’interface
X2 du nouveau eNodeB qui les remet à l’UE.
l’interface S1
Est l’interface qui connecte le réseau d’accès au réseau cœur, elle est divisée en deux sous-
interfaces :
- « l’interface S1-U »: c’est l’interface qui existe entre un eNobeB et un SGW, cette interface
véhicule les informations du plan usager (paquets IP véhiculés par les UE en direction du SGW).
- « l’interface S1-C ou S1-MME » : c’est l’interface qui existe entre un eNodeB et un MME,
cette interface véhicule les informations du plan contrôle (signalisations et messages de contrôle
échangés entre les UE et le MME).
l’interface S6a
Est l’interface qui existe entre le MME et HSS, cette interface véhicule les informations des
usagers au HSS pour l’authentification et le chiffrement via le protocole DIAMETER (évolution
du protocole RADIUS).
l’interface S5/S8
Est l’interface qui existe entre le SGW et le PGW, l’interface  S5 et S8 sont les mêmes, mais la
différence est que l’interface  S8 est utilisée lors de l'itinérance entre différents opérateurs alors que
l’interface  S5 est utilisée pour le réseau nominal.
l’interface Gx/Gxc
Est l’interface qui existe entre le SGW/PGWet le PCRF, cette interface permet au SGW/PGW
d’obtenir des règles de taxation auprès de l’entité PCRF et ainsi facturer l’usager sur la base des
flux de services et non pas sur le volume données comme dans les réseaux GSM/UMTS.

6
 Chapitre I :  Fonctionnement  d’un  réseau  LTE

Conclusion
Parvenu au terme de ce chapitre nous avons présenté brièvement le  fonctionnement  d’un réseau
LTE en nous attardant uniquement sur le  réseau  d’accès constitué  de  l’entité  eNodeB  et  du cœur
de réseau constitués des entités (MME,SGW,HSS,PGW,PCRF), dans le chapitre suivant nous
ferons une description du projet « Camtel 30 Sites projet » et de la solution retenue par HUAWEI
pour  son  implémentation  au  niveau  du  réseau  d’accès  et  du  cœur  de  réseau de CAMTEL.

7
 Chapitre II : Description du projet LTE CAMTEL

Pour maintenir sa place de leader des télécommunications au Cameroun et rattraper son retard
sur le reste des opérateurs LTE de la sous région et  en  vue  de  la  fourniture  d’un  service  internet
de plus en plus rapide et stable à ses clients aussi bien dans son réseau fixe (ADSL, FTTH) que
mobile,  CAMTEL  opérateur  historique  a  pris  l’avance  sur  le  reste  des  opérateurs  tiers  (Orange,
MTN, Nexttel) en mettant sur pied le premier réseau LTE au Cameroun.

Ce réseau LTE est un réseau en phase essai dans la seule ville de Yaoundé pour le moment et
s’inscrit  dans  le  cadre  du  projet  « Camtel LTE 30 Sites Project » qui débuta en Mars 2015, ce
réseau  d’essai  a  été  implémenté  par  la  solution  de  l’équipementier  HUAWEI  leader  mondiale  de
la fourniture des systèmes LTE fiables et robustes grâce à des équipements de pointes de dernières
générations.

Ce réseau LTE après avoir réussi tous les tests sera commercialisé uniquement dans la seule ville
de  Yaoundé  en  suite  suivra  sa  phase  d’essai  dans  la  ville  douala.  Ce  réseau  LTE  est  constitué  d’un
réseau  d’accès  constitué  de  30  sites  LTE  dans  ville  de  Yaoundé  coexistant  avec  les  sites  CDMA
et  d’un  cœur  de  réseau.  Tout au long de ce chapitre nous présenterons quelques points du cahier
de charge du projet « Camtel LTE 30 Sites Project », ensuite nous ferons une étude des
équipements  déployés  par  HUAWEI  dans  le  réseau  d’accès  de  Yaoundé.

2.1 Présentation du cahier de charge du « Camtel LTE 30 Sites Project »

Le cahier de charge de ce projet est représenté les aspects suivants :
 tous les 30 sites LTE seront déployés dans la ville de Yaoundé et coexisterons avec les sites
CDMA.
Le tableau ci-dessous présente la liste des 30 sites LTE déployés dans la ville de Yaoundé et
leurs caractéristiques :

nom du site longitude latitude ville transmission config BTS installation

YDE FO S1/1/1
Ahala_800 11.49417 3.791984 DBS3900 Outdoor
YDE FO S1/1/1
Avenue-Germaine_800 11.53605 3.87198 DBS3900 Outdoor

8
 Chapitre II : Description du projet LTE CAMTEL

YDE FO S1/1/1
Bastos 11.50899 3.897041 DBS3900 Outdoor
YDE FO S1/1/1
Bastos_Commissariat 11.51474 3.89082 DBS3900 Outdoor
YDE FO S1/1/1
Biyem-Assi_800 11.48572 3.834508 BTS3606 Indoor
YDE FO S1/1/1
Camtel_FH 11.52056 3.86028 DBS3900 Outdoor
YDE FO S1/1/1
Camtel_HQ_800 11.51919 3.861804 BTS3606 Indoor
YDE FO S1/1/1
Carrefour_Scalom_800 11.49915 3.84489 DBS3900 Outdoor
YDE FO S1/1/1
CNPS_HQ_800 11.517 3.8729 BTS3606 Indoor
YDE FO S1/1/1
ENSTP_800 11.5001 3.867683 DBS3900 Outdoor
YDE FO S1/1/1
Etoudi_800 11.53264 3.914469 DBS3900 Outdoor
YDE FO S1/1/1
Etoug-Ebe_800 11.47597 3.84735 DBS3900 Outdoor
YDE FO S1/1/1
Iccnet_800 11.5459 3.8898 BTS3606 Indoor
YDE FO S1/1/1
Jamot_800 11.52461 3.898962 BTS3606 Indoor
YDE FO S1/1/1
Mendong_800 11.46826 3.832619 DBS3900 Outdoor
YDE FO S1/1/1
Messamendongo_800 11.5131 3.7939 BTS3606 Indoor
YDE FO S1/1/1
Messassi_800 11.52087 3.943304 BTS3606 Indoor
YDE FO S1/1/1
Mimboman_800 11.55677 3.870004 DBS3900 Outdoor
YDE FO S1/1/1
Ministère_PTT_800 11.51255 3.86587 BTS3606 Indoor
YDE FO S1/1/1
Mvog-Mbi_800 11.52093 3.849744 DBS3900 Outdoor
YDE FO S1/1/1
Ngousso_Eleveur_800 11.56131 3.900972 DBS3900 Outdoor
YDE FO S1/1/1
Nkoabang_800 11.58721 3.863433 BTS3606 Indoor
YDE FO S1/1/1
Nkolbisson_800 11.45458 3.87273 BTS3606 Indoor
YDE FO S1/1/1
Nkomo_800 11.54329 3.843844 BTS3606 Indoor
YDE FO S1/1/1
Nsam_800 11.50563 3.825671 DBS3900 Outdoor
YDE FO S1/1/1
Oyomabang_800 11.46874 3.887425 DBS3900 Outdoor
YDE FO S1/1/1
Rond_Point_Damas_800 11.48826 3.81801 DBS3900 Outdoor
YDE FO S1/1/1
Simbock_800 11.47185 3.824016 DBS3900 Outdoor
YDE FO S1/1/1
Tsinga_800 11.50424 3.882777 DBS3900 Outdoor
YDE FO S1/1/1
ENSPT_800 11.50369 3.85631 BTS3606 Indoor
Tableau 2-1 Liste des sites LTE de la ville de Yaoundé

9
 Chapitre II : Description du projet LTE CAMTEL

 Tous les sites LTE et des sites CDMA devront utiliser le même réseau de transmission ;
 Prévoir un cabinet TP48200A pour l’installation de 18 sites radio outdoor ;
 L’UNS9810, l’UGW9811   et   le   serveur   d’horloge IP (IPCLK3000) de synchronisation des
eNodeB devront être installés dans une salle de CAMTEL à Yaoundé.
2.2 Architecture du réseau LTE de CAMTEL
La figure ci-dessous  représente  l’architecture  du  réseau  LTE  de  CAMTEL

Figure 2-1 Architecture du réseau LTE de CAMTEL

Le tableau ci-dessous donne le bilan des équipements déployés par HUAWEI dans le réseau LTE:

type de réseau équipements qté description

DBS3900 (eNodeB) 30 multi RAT: GSM, UMTS, LTE 1800 MHz
Antenne (TX/RX) 90 antenne LTE dual bande 900/1800 MHz, MIMO
Réseau d’Accès RRU3939 30 configuration S1/1/1, 1800 MHz, input power -48V
TP48200A 18 cabinet de distribution en énergie de la BBU
IPCLCK3000 1 serveur d’horloge de sur IP
USN9810 1 (Unified Service Node) combinaison de (MME+ SGSN)
UGW9811 1 (Unified Gateway Node) combinaison de (SGW + PGW)
Cœur de Réseau HSS (singleSDB) 1 HSS combinant un 2G_3G HLR, HSS_IMS, HSS_EPC
CG9812 1 (Charging Gateway) enrégistreur de Call Data Record

Tableau 2-2 bilan des équipements déployés dans le réseau LTE

Le réseau LTE de CAMTEL est constitué de trois systèmes :

10
 Chapitre II : Description du projet LTE CAMTEL

- Un « réseau  d’accès » constitué des équipements : (voir Tableau 2-2 ci-dessus).

- Un « réseau de transmission » ou le transport des données entre  réseau  d’accès  et  le  cœur
de réseau se fait sur IP/MPLS.
- Un « cœur  de  réseau » constitué des équipements: (voir Tableau 2-2 ci-dessus).
La  plateforme  de  gestion  des  équipements  déployés  au  niveau    réseau  d’accès  et  du  cœur  de  réseau
sont  géré  par  le  NMS  (Network  Management  System)  d’HUAWEI  appelé  M2000  /  LMT  (Local
Maintenance Terminal ).
Nous abordons dès à présent la partie concernant la description des équipements déployés dans le
réseau  d’accès,  la  description  du  cœur  de  réseau  se fera dans le chapitre III.
2.3 Description des équipements du réseau  d’accès
2.3.1 Le DBS3900 LTE
Le DBS3900 LTE (Station de Base Distribuée 3900 LTE) est un eNodeB de quatrième génération
utilisant   une   plateforme   SingleRAN   (réseau   d’accès   radio   unique)   d’HUAWEI   capable   de
supporté  plusieurs  RAT  (Technologie  d’Accès  Radio)  tels  que  CDMA,  GSM,  UMTS  et  LTE.
Le  DBS3900  gère  toutes  les  fonctionnalités  du  réseau  d’accès  E-UTRAN  (gestion  de  l’interface
air, gestion des ressources radio, gestion des canaux et du handover etc..) il est constitué de
l’organe  de   gestion  BBU3900  (module  de   gestion  principal des signaux en bandes de base de
l’eNodeB)  et  des  RRU3939  (module  de  gestion  des signaux radio fréquences).
2.3.1.1 Architecture de la BBU3900
La figure ci-dessous présente la structure de la BBU3900

Figure 2-2 Structure de la BBU3900

11
 Chapitre II : Description du projet LTE
CAMTEL
La BBU3900 est constituée de 4 cartes :
 Le module FAN
Contrôle la rotation du ventilateur et la température du module de ventilation.
 La carte LBBP
Fournit les ports de communications CPRI (connexion BBU– RRU3939) et traite les signaux en
bandes de base de la BBU.
 La carte LMPT
Ses fonctions sont :
- Fournit  les  signaux  d’horloge  de  la  BBU ;
- Traite les signaux de signalisation ;
- Fournit   les   ports   de   gestion   OAM   (Opération   And   Maintenance)   de   l’eNodeB   via
M2000/LMT.
- Fournit les ports de communications eNodeB – USN9810 (SGW + MME) ;
- Fournit les ports de transmission des interfaces X2 et S1.
 La carte EPEU
Ses fonctions sont :
- Fournit  les  ports  de  communications  RS435  pour  les  signaux  d’alarme ;
- Alimente les RRU3939 en énergie en convertissant une tension de « 12 V » en « - 48 V »
Le tableau ci-dessous résume les caractéristiques des cartes LBBP, LMTP et UPEU :

nom de la carte type de port qté connecteur description

connexion BBU-RRU3939
LBBP CPRI 6 SFP capacité de transmission par carte :
450 Mbps DL/225 Mbps UL
FE/GE optique 2 SFP port de transmission du trafic des
FE/GE électrique 2 RJ-45 interfaces X2 et S1
port de mise à jour du logiciel de
USB1 1 USB l’eNodeB par introduction d’une clé
USB ou d’un disque dur externe
LMTP
USB2 1 USB permet de tester l’état du port USB
port de gestion de l’eNodeB via
FE 1 RJ-45
M2000/LMT
recevoir le signal synchronisation
GPS 1 SMA de l’eNodeB provenant d’une source
externe grâce à une antenne GPS

12
 Chapitre II : Description du projet LTE CAMTEL

capacité de transmission : 1.5 Gbps UL /1.5 Gbps DL

nombre maximal de cellules par carte: 18 à 20 MHz configuration
2Tx2Rx/2Tx4Rx/4Tx4Rx
nombre d’utilisateurs actifs dans la cellule : 10800
fournit une alimentation de -48V au à
port d’alimentation 1 3V3
la BBU et RRU
o d’ali
Mon0 1 RJ-45 port de transmission des signaux
r men
UPEU MON1 1 RJ-45 d’alarmes de la BBU et des RRU
t tati
EXT-ALM0 1 RJ-45
on
EXT-ALM1 1d RJ-45
’
a
Tableau 2-3 Caractéristiques des cartes de la BBU
2.3.2 Le RRU3939 l
i
2.3.2.1 Structure logique du RRU3939
m
Le RRU3939 est module radio fréquence installé dans les sites radio outdoor à proximité des
e
antennes. Ce RRU  est  le  module  de  gestion  des  signaux  radio  fréquences  de  l’eNodeB.  Il  opère
n
t
sur   plusieurs   multi   RAT   (Technologie   d’Accès   Radio) que sont : (GSM, UMTS, LTE). Sa
structure logique est représentée par la figure a ci-dessous :
t
i
o
n

Figure 2-3 Structure logique du RRU3939

Ses différentes fonctions sont :
- Convertit les signaux RF provenant des antennes en signaux FI (Fréquences
Intermédiaires);
- Convertit les signaux en bandes de base en signaux FI avant la modulation RF ;
- Démodule les signaux RF en signaux FI avant leur conversation en bande de base par la
BBU ;

13
 Chapitre II : Description du projet LTE CAMTEL

- Effectue le multiplexage des signaux TX et RX sur le même canal RF de sorte que ces
signaux peuvent partager le même canal de  transmission  de  l’antenne.
- Effectue le filtrage des signaux TX et RX
- Amplifie les signaux reçus provenant des UE.
- Effectue la conversion analogique-numérique dans le la réception et numérique –
analogique  dans  le  sens  de  l’émission.
2.3.2.2 Structure physique du RRU3939
La structure physique du RRU3939 est représentée par la figure ci-dessous :

Figure 2-4 Structure physique du RRU3939

Le tableau ci-dessous donne les caractéristiques du RRU3939

type de port qté connecteur description
constitué des ports ANT_TX/RXB et
port RF 2 DIN ANT_TX/RXA pour se connecter aux systèmes
d’antennes TX/RX
constitué des ports CPRI0 et CPRI1 qui se
connectent qui port CPRI de la carte de LBBP
port CPRI 2 DLC de la BBU3900
débit port : 1.25 Gbps / 2.5 Gbps / 4.9 Gbps
topologie : étoile, double-étoile
fournit la connection au RCU (Remote Control
port RET 1 DB9
Unit)
Transmet les signaux d’alarmes à la carte
port d’alarme 1 DB15
UPEU de la BBU
Tool-less founit une tension de – 48V pour
port d’alimentation 1
Female l’alimentation du RRU3939

14
 Chapitre II : Description du projet LTE CAMTEL

Fréquences de travail : 1710-1785 MHz (UL) , 1805 – 1880 MHz (DL)

Nombre de porteuses LTE : 2 pour des canaux de largeurs 1.4 ,3 ,5 ,10 , 15 et 20 MHz
Multi RAT : GSM , UMTS , LTE
distance max RRU3939 – BBU3900 : 10 Km

Tableau 2-4 Caractéristiques du RRU3939

La figure ci-dessous présente une connexion typique BBU3900 – RRU3939

Figure 2-5 Connexion BBU3900-RRU3939

2.3.3  l’  IPCLCK3000
L’IPCLK3000   est   un   serveur   d’horloge   sur   IP   utilisé   dans   les   réseaux   informatiques   et   de
télécommunications pour la synchronisation en temps des équipements du réseau. Dans le cas du
réseau LTE de CAMTEL, l’IPCLCK   fournir   le   signal   d’horloge   de   synchronisation   à   tous   les
DBS39000  (eNodeB)  du  réseau  d’accès  et   au   UGW9811,USN9810  et   d’autres  équipements   du
cœur  de  réseau.  La figure ci-dessous  représente  la  structure  physique  de  l’IPCLCK3000.

Figure 2-6 Structure du serveur IPCLCK3000

15
 Chapitre II : Description du projet LTE CAMTEL

Son principe de fonctionnement est le suivant :  le  serveur  IPCLCK3000  reçoit  le  signal  d’horloge
depuis une source externe (satellite) via son antenne GPS connecté à son port (4), ensuite transmet
ce  signal  d’horloge  sur  IP  à  tous  les  nœuds  de  réseau  (réseau  d’accès  +  cœur  de  réseau)  sur  son
port (5).  Pour  qu’un  équipement  du  réseau  d’accès  /  réseau  cœur  puisse  être  synchronisé  en  temps
il  suffit  d’indiquer  lors  de  la  configuration  de  cet  équipement  les  adresses  IP  des  serveurs  primaires
et secondaires. Ces deux serveurs fonctionnent en mode partage de charge.

2.3.4 Description du TP48200A

Le TP48200A est un cabinet ODU (OutDoor Unit) de distribution en énergie aux RRU3939,
BBU3900 et au reste des éléments du cabinet, sa structure est représentée par la figure ci-dessous :

Figure 2-7 Structure du cabinet TP48200A

Le tableau ci-dessous présente les caractéristiques de ce cabinet

N° module type de module qté description

1 DC PDU
2 SMU
3 Battery Switch
4 BBU3900
5 AC PDU
6 Storage batteries
7 UIM0C
1 distribue l’énergie à tous les éléments du cabinet
1 génère les rapports d’alarmes sur l’état de
fonctionnement de chaque module du cabinet
1 interrupteur de batterie
3 unité de gestion du signal en bande de bande
1 alimente le cabinet en énergie avec une source externe
(courant de secteur)
4 accumulateur (batterie de secours)
1 contrôle la température ambiante du cabinet

16
 Chapitre II : Description du projet LTE CAMTEL

8 Rectifier 1 redresseur de tension qui converti une tension d’entrée

de 220/380V en tension de sortie de -48 V
9 MUX 1 effectue le multiplexage de plusieurs câbles optiques
CPRI
10 Power splitter 1 diviseur de puissance qui divise la puissance d’un signal
GPS primaire en plusieurs signaux GPS secondaires

Tableau 2-5 Caractéristiques du cabinet TP48200A

Conclusion
Parvenu au terme de ce chapitre nous avons présenté le projet « Camtel LTE 30 Sites Project »
en abordant les points clés de sons cahier de charge ensuite nous avons fait une étude détaillée
dans  différents  équipements  déployés  par  HUAWEI  dans  le  réseau  d’accès  LTE  de  Yaoundé,  dans
le chapitre suivant nous ferons une détaillée des équipements dans le core LTE de CAMTEL que
sont: UGW8911, USN9810, NAU (LAN Switches), CG9812 et le HSS.

17
 Chapitre III : Déploiement du CORE LTE

Après avoir présenté le projet « Camtel LTE 30 Sites Project » qui consiste au déploiement du
réseau LTE de CAMTEL, nous avons fait une étude des équipements déployés par HUAWEI
dans  ce  projet  au  niveau  de  son  réseau  d’accès  E-UTRAN: DBS3900 LTE (eNodeB), RRU3939,
et TP48200A, dans cette dernière partie nous ferons une étude approfondie des équipements
déployés   au   niveau   de   son   cœur   de   réseau   (EPC):   UGW9811,   USN9810,   CG9812   et   HSS
(singleDBS).

3.1 Description du CORE LTE de CAMTEL

Le  cœur  de  réseau  LTE (EPC) de CAMTEL est situé dans un de ses complexes techniques de
télécommunication sis  à  la  poste  centrale  en  face  d’ENEO  anciennement  appelé  AES-SONEL, ce
complexe technique est situé dans un bâtiment à trois hautement sécurisé à  l’abri  des  regards
indiscrets,  ce  cœur  de  réseau  se  trouve  au  deuxième  niveau  dans  une  salle  climatisée  et  cohabite
avec un pool de commutateurs téléphoniques de types EWSD du constructeurs Siemens, la figure
ci-dessous représente les équipements déployés dans le core LTE.

Figure 3-1 Structure du CORE LTE de CAMTEL

18
 Chapitre III : Déploiement du Core LTE

le core LTE est constitué des équipements : NAU, UGW9811, USN9810 et PDU. Les équipements
CG9812 et le HSS sont  déployés  dans  d’autres  locaux  de  CAMTEL.

3.1.1 Description du NAU (Network Access and accessorial Unit )

Le NAU est un cabinet comportant plusieurs châssis (Subrack) pouvant accueillir plusieurs
équipements de réseau, il est représenté par la figure ci-dessous :

Figure 3-2 Structure du NAU

Il est constitué de :
3.1.1.1 Le PDB (1)
Module de distribution en énergie du NAU, il délivre une tension de -48V à tous les éléments du
cabinet pour leur fonctionnement.

3.1.1.2 L’IPCLCK (2)

L’IPCLCK  est   un serveur d’horloge  sur  IP  qui  synchronise  les  DBS3900  du  réseau  d’accès  et  les
UGW9811, USN9810. La figure 3-3 ci-dessous représente  la  structure  du  serveur  d’horloge

19
 Chapitre III : Déploiement du Core LTE

3.1.1.3 LAN Swhitches (4) (5)

Le NAU est constitué deux switchs réseau HUAWEI de la série Quidway S3903 de très haute
performance qui effectue les fonctions de commutation de couches 2 et 3 entre les différents
équipements du core LTE: UGW9811, USN9810, CG9812, HSS, Routeur et Firewall. Il est
constitué des plusieurs ports :

- port de gestion FE, ETH électrique ;

- port de transmission GE optiques/électriques sur connecteurs SFP ;
- port console
- port AUX
- port COM
- ect…

La figure ci-dessous représente sa structure

Figure 3-3 Structure du LAN swi

3.1.1.4 FREE SUBRACK
Ce sont des châssis  qui  permettent  l’ajout  ou  l’extension  d’un  équipement  dans  le  NAU.

20
 Chapitre III : Déploiement du Core LTE

3.1.2 Description de  l’UGW9811  (Unified packet GateWay)

Est un équipement de dernière génération du constructeur HUAWEI, qui permet la gestion
centralisée de plusieurs passerelles de réseau (2G, 3G, 4G) au  sein  d’une  passerelle  unique  au  nom
de (Unified packet GateWay) qui est chargé du routage des paquets vers des réseaux externes.

L’avantage pour CAMTEL d’avoir  déployé un UGW9811 au sein de son réseau LTE est  qu’il lui
a permis de réduire le cout d’achat   de   plusieurs   passerelles   pour   ses   différents   réseaux, car il
combine les fonctions logiques de plusieurs entités (2G & 3G GGSN,SGW/PGW) au  sein  d’une
même entité physique (UGW9811),  ce  qui   lui  permet   d’avoir  une  passerelle  de  paquets   unifiés
pour la gestion de son réseau CDMA, LTE et de son futur réseau GSM. La figure ci-dessous montre
la position de  l’UGW9811 dans le réseau de CAMTEL.

Figure 3-4 Position du UGW9811 dans le réseau de CAMTEL

L’UGW9811  déployé  dans  le  core  LTE  est  représenté  par  la  figure  ci-dessous :

Figure 3-5 Structure physique du UGW9811

21
 Chapitre III : Déploiement du Core LTE

L’UGW9811  déployé  dans  le  core  LTE  de  CAMTEL  combine les fonctions  d’un  (SGW+ PGW)
Il opère dans le plan usager (route le trafic des usagers vers les réseaux de paquets externes), sa
structure physique est représentée par la figure ci-dessous

Cabinet 2

Cabinet 3

Cabinet 1

L’UGW9811 est constitué de :

3.1.2.1 FREE SUBRACK (1)
Est  un  châssis  vide  permettant  l’ajout  d’une  ou  de  plusieurs  cartes.
3.1.2.2 AIR INTAKE VENT (2)
Est  le  module  d’aération  permettant  l’entrée  de  l’air  à  l’intérieur  de  l’UGW9811
L’UGW9811 est constitué de trois cabinets que sont :
3.1.2.3 Le cabinet 1
Le « cabinet 1 » est constitué de « 9 slots » configurés de la façon suivante :
- « slot 1 et 2 » : constitués de 2 cartes LPU (Line Proccessing Unit) qui sont des cartes qui
fournissent les interfaces physiques de   transmission   vers   d’autres   équipements   du   réseau
(eNodeB, USN9810, CG9812, OCS), chaque slot est constitué des interfaces suivantes :
o FE (10/100 Mbps) ;
o GE électriques (1 Gbps) ;
o GE optiques (1 Gbps) ;
o 10 GE optiques (10 Gbps).

22
 Chapitre III : Déploiement du Core LTE

- « slot 3, 4 à 7 » : constitués de 5 cartes vides pour  l’extension  futur  de  ce  cabinet  en  carte.
- « slot 17 et 18 » : constitués de 2 cartes (1 en actif et 1 en standby) MPU (Main Processing
Unit) est la carte principale de  l’UGW9811  chargé  de  toute  sa  gestion, elle fournit également
le  signal  d’horloge  à la carte SFU.
La carte MPU est constituée des différents ports :
o 1 port USB :  pour  mettre  à  jour  le  logiciel  de  M2000  par  l’insertion  d’une  clé  USB ;
o 1 port MGMT-ETH :  utilisé  pour  la  gestion  de  tout  l’UGW11  via  M2000/LMT ;
o 1 port console :  pour  configurer  l’UGW9811  en  invite  de  commande
o 1 port AUX
o 2 ports CLK/Todo
o 2 ports cclk/1pps

3.1.2.4 Le cabinet 2
Le cabinet 2 est constitué de « 4 slots » configuré de la façon suivante :
- « slot 19 - 22 » : constitués de 4 cartes SFU (Switching Frabric Unit) chargée de la
commutation des données à très grand vitesse.
3.1.2.5 Le cabinet 3
Le cabinet 3 est constitué de « 8 slots » configurés de la façon suivante :
- « slot 8 » : constitué  d’1 carte SPU (Switching Processing Unit) est chargée du contrôle des
flux de données,  du  transfert  des  données  vers  l’utilisateur  et  de  la  QOS.
- « slot 9 -16 » : constitués de 7 cartes vides pour  l’extension futur de ce cabinet.

3.1.2.6 Structure  logique  de  l’UGW9811

La structure  logique  d’un  UGW9811  est  représentée  par  la  figure  ci-dessous :

Figure 3-6 Structure logique du UGW9811

Sa structure logique est constituée des entités

 AM (Access Management)
Chargé  de  l’authentification  et de la gestion des utilisateurs.

23
 Chapitre III : Déploiement du Core LTE

 SM (Service Management)
Chargé du contrôle de flux de données des utilisateurs.
 CM (Charging Management)
Gére les CDR (Call Data Record), le CG9812 et le système de facturation.
 PS (Platform Service)
Gère le processus de signalisation des paquets de données et de leur routage .
 OM (Opération and Maintenance)
Fournit les interfaces graphiques d’utilisateur  (GUI).

3.1.2.7 Caractéristiques  de  l’UGW9811

Le tableau ci-dessous donne les caractéristiques de l’UGW9811

UGW9811 spécifications
cartes SPU en mode actif/standby 24 millions de context bearrer
Nombre maximal de context carte SPU en mode partage de 40 millions de context bearrer
bearrer actifs charge
carte SPU en mode backup N+1 36 millions de context bearrer
cartes SPU en mode actif/standby 360 Gbps
carte SPU en mode partage de 600 Gbps
Débit maximal de données charge
carte SPU en mode backup N+1 540 Gbps
Nombre maximal d’APN 3000
Nombre maximal d’eNodeB 4000
Tension d’entrée (nominale) -48V ou -60V

Tableau 3-1 caractéristiques du UGW9811

3.1.3 Description  de  l’USN9810  (Unified  Service  Node)

Est un équipement du constructeur HUAWEI, qui permet la gestion centralisée de plusieurs
passerelles de service des réseaux (2G,  3G,  4G)  au  sein  d’une  passerelle  de  service  unique  au  nom
de (Unified Service Node).

L’avantage  pour  CAMTEL  d’avoir  déployé  un  USN9810  au  sein  de  son  réseau  LTE  est  qu’il  lui
a permis de  réduire  le  cout  d’achat  de  plusieurs  passerelles  de  service  pour  ses  différents  réseaux,
car  il  combine  les  fonctions  logiques  de  plusieurs  entités  (2G  &  3G  SGSN,MME)  au  sein  d’une
même  entité  physique  (USN9810),  ce  qui  lui  permet  d’avoir  une  passerelle de service unifié pour
la gestion de son réseau CDMA, LTE et de son futur réseau GSM. La figure ci-dessous montre la
position  de  l’USN9810  dans  le  réseau  de  CAMTEL

24
 Chapitre III : Déploiement du Core LTE

Figure 3-7 Position du USN9810 dans le réseau de CAMTEL

L’USN9810 déployé dans le core LTE est représenté par la figure ci-dessous :

Figure 3-8 Structure physique du USN9810

25
 Chapitre III : Déploiement du Core LTE

L’USN9810 déployé dans le core LTE de CAMTEL combine les  fonctions  d’un  (2G  & 3G SGSN,
MME), le MME gère le plan de signalisation et de contrôle et le   SGSN   gère   de   plan   d’usager
(routage du trafic des usagers vers  l’UGW981).

l’USN9810  est  constitué  d’un cabinet à deux vues : une vue avant et une vue arrière. Nous nous
intéresserons uniquement à sa vue arrière qui possède un câblage réseau au niveau de ses slots. La
figure ci-dessous donne une aperçue de la vue arrière.

Figure 3-9 vue arrière de du USN9810

La  vue  arrière  de  l’USN9810  est  constituée  d’un  châssis  comportant   « 14 slots » numérotés de 0
à 13 et structurés de la manière suivante :

- « slot 0 - 4 , 8 » : constitués de 6 cartes  vides  pour  l’extension  de  ce  châssis.

- « slot 5 , 9, 11 » : constitués de 3 cartes de gestion de  l’USN9810  via le M2000/LMT.
- « slot 6 ,7 » : constitués de 2 cartes qui fournis les fonctions de couche 2 à ses interfaces.
- « slot 10, 12 » : constitués 2 cartes qui fournis les ports de transmission GE optiques et
électriques des interfaces logiques (S11, S6a, et S1-MME).

26
 Chapitre III : Déploiement du Core LTE

Le tableau ci-dessous présente les caractéristiques  de  l’USN9810.

Paramètres de l’USN9810 valeurs

Nombre maximal d’utilisateurs supportés 12 millions
Nombre maximal de bearers supportés 24 millions
Nombre de bearers supportés par un utilisateur 11
en simultané
Nombre maximal de d’eNodeB supportés 50 000
Nombre maximal de SGW et PGW supportés en 4096
simultané
Nombre maximal de port S1-MME/S6a/S11 384
Tension nominal - 40V ou – 51V DC

Tableau 3-2 caractéristiques du USN9810

3.2 Description de la PDU (Power Distribution Unit)

Est  le  module  de  distribution  d’énergie  à  l’UGW9811,  l’USN9810,  NAU.
3.3 Description du CG9812 (Charging Gateway)
Un CG (Charging Gateway) est une passerelle de facturation utilisé dans le core paquets des
réseaux GSM, UMTS et LTE pour la facturation des services à paquets souscrits par un usager,
il est situé entre le SGSN et le GGSN dans réseaux GSM/UMTS et entre le SGW et PGW dans les
réseaux LTE.

Dans le cas du réseau LTE de CAMTEL il est situé à proximité de l’UGW9811, il enregistre et
traite les CDR (Call Data Record) des usagers envoyés par  l’UGW9811 sur son interface Ga et les
transmets ensuite au centre de facturation (Billing Center) pour que ces derniers (usagers) soient
facturés. La figure ci-dessous illustre ce scénario :

27
 Chapitre III : Déploiement du Core LTE

3.3.1 Structure physique du CG9812

Le CG9812  d’HUAWEI  utilise  un  cabinet N68-22 conformément à la norme IEC297, la structure
de son cabinet est représentée par la figure ci-dessous :

Figure 3-10 Structure physique du CG9812

Le CG9812 est constitué de :

- PDB (1)
Module de   distribution   d’énergie   du   cabinet, il libère une tension nominal de -48V pour
alimenter tous éléments du cabinet.
- LANS Switches (2) (3)
LSW0 et LSW1 sont deux commutateurs réseaux de   la   série   Quidway   d’HUAWEI   qui   se
connecte  à  d’autres  équipements du réseau, ils sont constitués de 2 adaptateurs réseaux pour
créer des ponts réseaux redondants  entre  le  CG9812  et  l’UGW9811.
- KVMS (4)
Moniteur vidéo LCD constitué   d’un   clavier   et   d’une souris pour monitorer les serveurs
primaires et secondaires.
- Primary , Secondary server (5) (6)
L’UG9812   est   constitué   de   deux   serveurs   IBMX3650T   :   un   serveur   primaire   et   un   serveur
secondaire, ces deux serveurs fonctionnent en mode partage de charge de tel sort que lorsqu’un
serveur est  défaillant,  l’autre  prend  la  relève  pour  assurer  la  continuité du service.

28
 Chapitre III : Déploiement du Core LTE

Ce serveur est constitué de 4 cartes   réseaux   qui   lui   permettent   de   communiquer   avec   d’autres
équipements du réseau. La figure ci-dessous présente le châssis du serveur IMB36X :

Figure 3-11 Structure du châssis IMBX3650

La figure ci-dessous la présente  la  structure  logique  d’une  connexion  CG9812  – UGW9811

Figure 3-12 Connexion logique UGW9811 - CG9812

29
 Chapitre III : Déploiement du Core LTE

Principe de fonctionnement du CG9812 :

Lorsqu’un  usager  est  rattaché au core LTE, l’UGW9811 récupère les CDR générés par cet usager
et les envois au CG9812 via  l’interface  Ga. Le CG récupère ces CDR sur les interfaces  d’entrées
de ses LANS switches, les traitent ensuite les envois sur son port de sortie au BC (Billing Center)
pour cet usager soit facturé (voir scénario page 28).

3.3.2 Caractéristique du CG9812

Le tableau ci-dessous donne les caractéristiques du CG9812

Paramètres du CG9812 Valeurs

Taille du disque Dur 300 Go
Nombre maximale de CDR/seconde 300

Tableau 3-3 Caractéristiques du CG9812

4 Description du singleSDB (HSS)

singleDBS (single DataBase Suscriber) est une base de données centralisé utilisé de Core LTE qui
contient tous les profils  d’abonnés  de  CAMTEL  de  son réseau (GSM, LTE, IMS). La figure ci-
dessous représente sa structure physique, il est constitué  d’un  seul cabinet constitué de 14 slots
numéroté de 0 à 13.

Figure 3-13 Structure physique du HSS

30
 Chapitre III : Déploiement du Core LTE

4.1 Caractéristiques du SingleSDB

Le tableau ci-dessous donne les caractéristiques du SingleSDB

Paramètres du singleDBS Valeurs

Nombre maximal d’abonnés pour 200 millions au repos

100 millions actifs
Réseau de transport des bearers IP/TDM
Nombre maximal de liens TDM 64 Kbps 11 776
Nombre maximal de liens TDM 2 Mbps 736
Nombre maximal de liens SCCP 11 776

Tableau 3-4 Caractéristiques du singleSDB

5 Réseautage du Core LTE

Après avoir brièvement présenté les équipements du Core LTE (NAU, UGW9811, USN9810,
GG9812, HSS) de CAMTEL, nous allons maintenant présenter le réseautage qui existe au sein de
ce core. Le tableau ci-dessous représente le réseautage du core LTE :

NB : Port Src/Dest = C/S/P ( C = N° du châssis /cabinet ; S = N° du slot ; P = N° du port )

Source Destination
Equipement Src Port Src Equipement Dest Port Dest Interface ciblée
- Routeur -
- Firewall -
UGW 1/1/3 Gy (UGW – OCS)
2/0/0
USN 1/1/0 S1-MME (USN-eNodeB)
UGW Carte LPU S1-U (UGW - eNodeB)
2/0/1 (10 GE)
1/1/2 S11(USN - UGW)
2/0/2 USN 1/2/0 S6a (USN - HSS)
NAU (LSW1) 2/0/3 1/1/0 S11
2/0/4 1/1/5 SGi (UGW - PDN)
UGW
2/0/5 1/1/2 S5 - S8 (internal UGW)
2/0/7 1/1/4 Gy
2/0/21 CG slot41/card4/Lan0
2/0/22 USN 0/4/0 OAM (LMT/M2000)

31
 Chapitre III : Déploiement du Core LTE

2/0/23 UGW 17/0/0 OAM

2/0/29 CG slot4/card3/Lan0
UGW 2/1/13 Ga (UGW – CG)
2/0/0
USN 3/1/0 S1-MME
2/0/1 USN 3/2 Backup
2/0/1 (10 GE) UGW 2/0/0 S1-U
2/0/2 USN 3/2/0 S6a
2/0/4 2/1/0 SGi
NAU (LSW2) 2/0/5 2/1/2 S5 - S8
2/0/7 UGW 2/1/4 Gy
2/0/8 2/1/5 SGi
- Routeur - -
- Firewall - -
1/0/0 2/0/1 (10 GE) S1-U
1/1/0 2/0/3 S11
1/1/1 2/0/4 SGi
1/1/2 LSW1 2/0/5 S5-S8
1/1/3 2/0/6 Ga
1/1/4 2/0/7 Gy
1/1/5 2/0/8 SGi
UGW9811 2/0/0 2/0/1 S1-U
2/1/0 2/0/4 SGi
2/1/1 LSW2 2/0/3 S11
2/1/2 2/0/5 S5-S8
2/1/13 2/0/6 Ga
2/1/4 2/0/7 Gy

Tableau 3-5 Réseautage du core LTE

32
 Chapitre III : Déploiement du Core LTE

La figure ci-dessous résume le tableau 3-5 ci-dessus.

Conclusion générale
Parvenu au terme de ce document nous avons fait un étude approfondie du déploiement du réseau
LTE d’essai de CAMTEL au niveau du réseau E-UTRAN et du cœur  EPC  en se basant sur les
recommandations du cahier de charge du projet « Camtel LTE 30 Sites projet » lancé en Mars
2015, ce  réseau  LTE  est  toujours  en  pharse  d’essai  au  moment  de  l’élaboration  de  ce  document  et
sera commercialisé au grand public dans les mois avenir une fois tous tests terminés pour fournir
un service de qualité supérieur et fiable.

33
 Références Bibliographies

[1] « LTE et les réseaux 4G », Yannick Bouguen, Eric Hardouin, Francois Xavier
Wolff, Groupe Eyrolles, 2012 978-2-212-12990-10

[2] 3GPP TS 23.002 V8.5.0, Network Architecture (Release 8), juin 2009

[3] Huawei LTE Technical Specification for Camtel LTE 30 Sites Project

[4] Huawei 3900 Series Base Station Technical Description

[5] Huawei RRU3939 Hardware Description

[6] Huawei TP48200A Hardware Description (V100R008C01_Draft B)

[7] Huawei UGW9811 Unified Gateway V900R012C00 Product Description

[8] Huawei USN9810 V900R011 Product Description

[9] Huawei-CG9812-V300R001-Product-Description

[10] Huawei IPCLK3000 Product Documentation (V100R001C00_07)

[11] Huawei-SDB-hSS-V900R006-Product-Description

34
