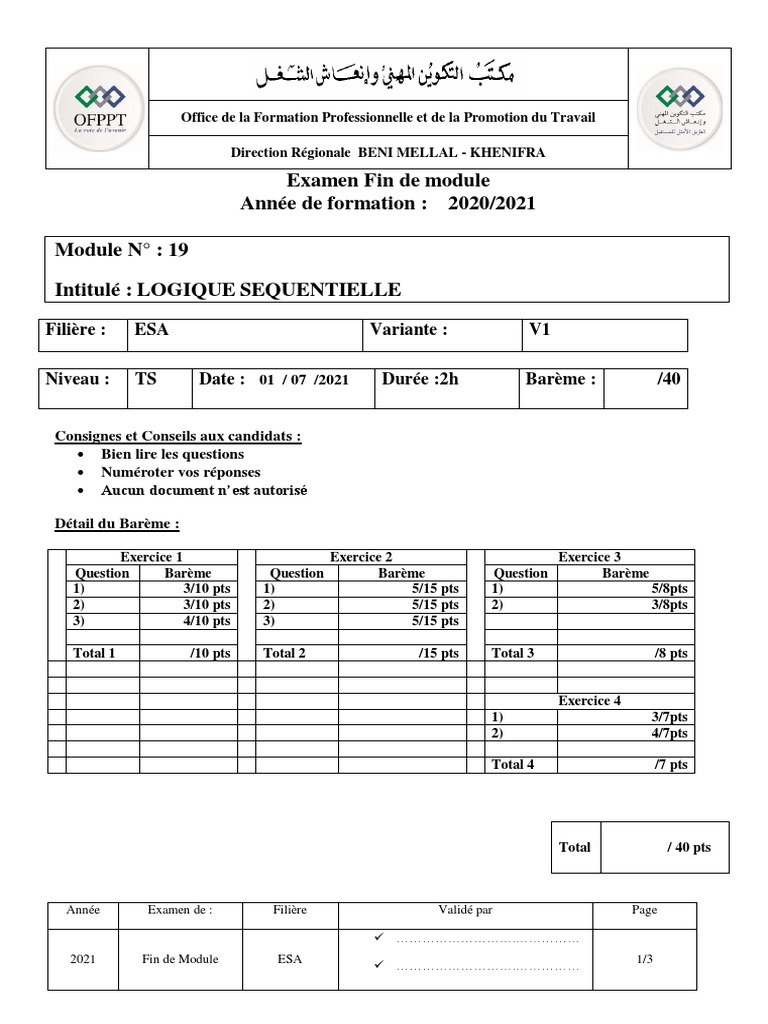

Office de la Formation Professionnelle et de la Promotion du Travail

Direction Régionale BENI MELLAL - KHENIFRA

Examen Fin de module

Année de formation : 2020/2021

Module N° : 19

Intitulé : LOGIQUE SEQUENTIELLE

Filière : ESA Variante : V1

Niveau : TS Date : 01 / 07 /2021 Durée :2h Barème : /40

Consignes et Conseils aux candidats : vos réponses à partir de la deuxième page ;

 Bien lire les questions
 Numéroter vos réponses
 Aucun document n’est autorisé

Détail du Barème :

Exercice 1 Exercice 2 Exercice 3

Question Barème Question Barème Question Barème
1) 3/10 pts 1) 5/15 pts 1) 5/8pts
2) 3/10 pts 2) 5/15 pts 2) 3/8pts
3) 4/10 pts 3) 5/15 pts

Total 1 /10 pts Total 2 /15 pts Total 3 /8 pts

Exercice 4
1) 3/7pts
2) 4/7pts

Total 4 /7 pts

Total / 40 pts

Année Examen de : Filière Validé par Page

 ……………………….……………
2021 Fin de Module ESA 1/3
 ……………………….……………
ESA 2ème ANNEE ISTA KHOURIBGA

EXERCICE 1 :

Une huilerie moderne est équipée d’un système de conditionnement d’huile en bouteilles de 1 litre. Ces
bouteilles sont rassemblées en lots de 11 pour la mise en carton.
Un capteur (c) de présence, fixé sur le convoyeur, détecte les bouteilles remplies d’huile.
Il incrémente un compteur asynchrone à base de bascules D en front montant, intégrés dans le circuit 7474.
Questions
1- Quel est le modulo de ce compteur? Quel est le nombre de ses bascules?
2- Déterminer l’équation de la commande RAZ.
3- Tracer le logigramme de ce compteur.

EXERCICE 2 :

On désire à réalisé un compteur synchrone avec les bascules JK en front montant qui réalise la séquence
suivante :

0–7–2–4 –6–0
Questions
1- Donner la table de vérité et des transitions pour le Ki Ji.
2- Trouver les équations des bascules à l’aide de diagramme de KARNAUGH.
3- Tracer le schéma du compteur à l’aide des bascules JK et des portes logiques.

EXERCICE 3 :

Cahier de charge :

Année Examen de : Variante Validé par Page

2021 Fin de Module V1 ……………………………. 2/3
ESA 2ème ANNEE ISTA KHOURIBGA

1. Compléter le tableau en déterminant les équations d’activation et de la désactivation de chaque

étape.

Etape Equation d’activation (SET) Equation de désactivation (RESET)

…. …. ….

2. Etablir le schéma complet du montage, en utilisant des bascules RS.

EXERCICE 4 :
Soit le REGISTRE suivant

1. Donner le type du registre

2. Compléter le chronogramme suivant

Année Examen de : Variante Validé par Page

2021 Fin de Module V1 ……………………………. 3/3
