Examen de fin de module

M22  Logique séquentielle
Année 2012/2013

EFP : ISTA JERADA

Durée : 3heures
Filière : EMI-2

Niveau  : Technicien Barème : /40

Partie I :

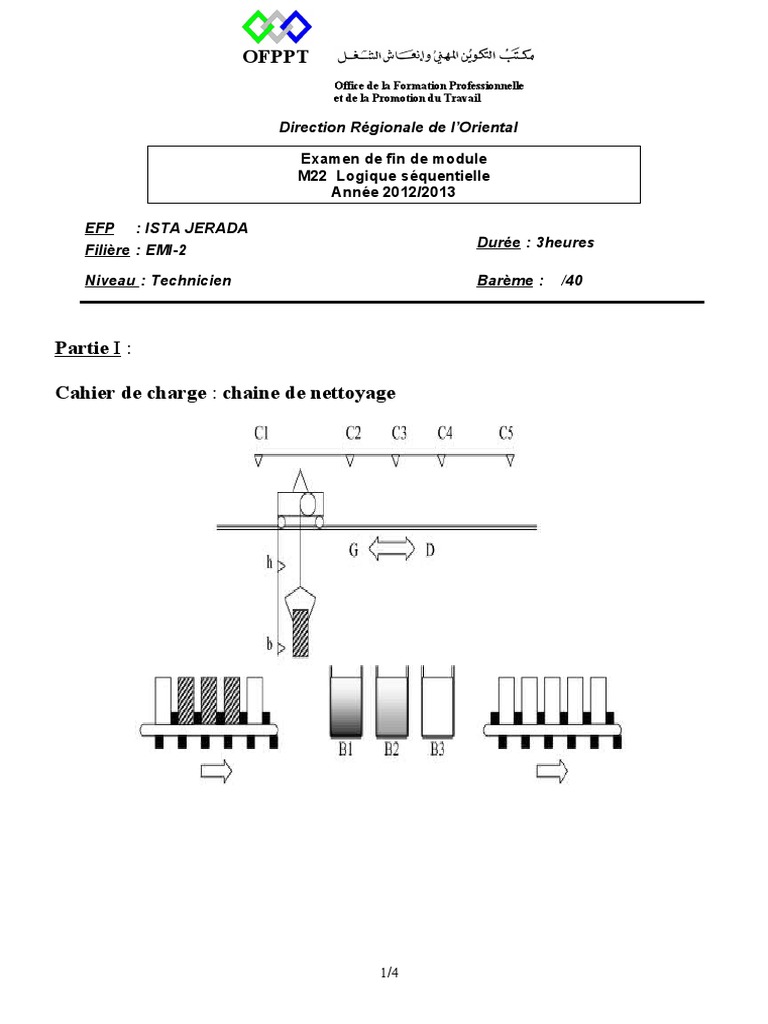

Cahier de charge : chaine de nettoyage

1/4
OFPPT
Office de la Formation Professionnelle
et de la Promotion du Travail

2/4
 OFPPT
Office de la Formation Professionnelle
et de la Promotion du Travail

Travail demandé :

1) Déterminer : les étapes, les actions, les capteurs de position, les réceptivités.
2) Expliquer, le franchissement d’une étape (conditions requises et règles de
franchissement).
3) Faire le Grafcet niveau 2 de cet automatisme en faisant apparaitre une reprise de
séquence pour le nettoyage des pièces très sales et un saut d’étapes pour les pièces peu
sales.

Partie II

on veut concevoir dans un premier temps un compteur asynchrone qui compte

de 0 à 9 (compteur modulo 10) à partir des bascules synchrone. puis on veut
afficher à chaque front actif le nombre correspondant, pour ce faire nous aurons
besoin d’un décodeur 74LS47 et un afficheur sept segments.

1) Préciser le nombre et le type de bascules utilisées.

. 2) Déterminer la fonction logique de détection du dernier chiffre à compter.
3) donner le schéma du compteur modulo 10.
4) sur une plaquette d’essai monter le circuit du compteur modulo 10 vérifier le
Fonctionnement.
5) réaliser un compteur modulo 10 mais cette fois avec le circuit intégré 74LS90 :
- monter le circuit sur l’annexe.
- vérifier le fonctionnement

3/4
 OFPPT
Office de la Formation Professionnelle
et de la Promotion du Travail

Annexe

Barème :
Partie I…………………………………………………..20pts

Partie II…………………………………………………..20pts
