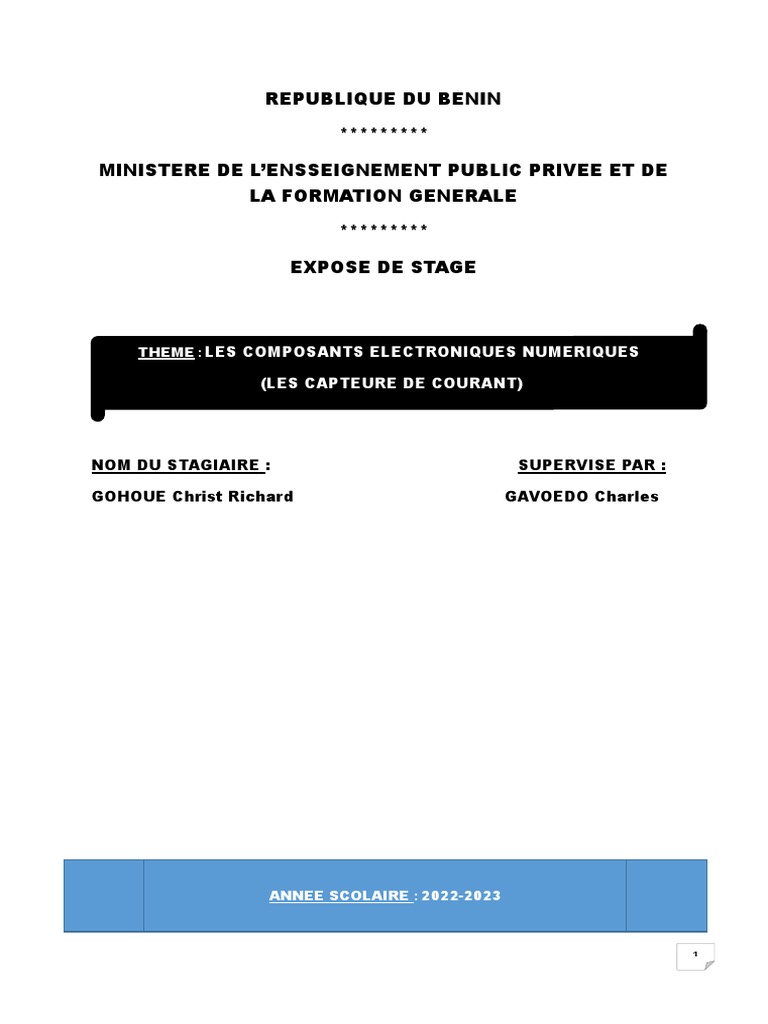

REPUBLIQUE DU BENIN

*********

MINISTERE DE L’ENSSEIGNEMENT PUBLIC PRIVEE ET DE

LA FORMATION GENERALE

*********

EXPOSE DE STAGE

THEME : LES COMPOSANTS ELECTRONIQUES NUMERIQUES

(LES CAPTEURE DE COURANT)

NOM DU STAGIAIRE : SUPERVISE PAR :

GOHOUE Christ Richard GAVOEDO Charles

ANNEE SCOLAIRE : 2022-2023

1
 PLAN
INTRODUCTION

I- Définition d’un CAPTEURE DE COURANT

II- Rôle d’un CAPTEURE DE COURANT
III- Fonctionnement d’un CAPTEURE DE COURANT
IV- Comment utilise-t-on un CAPTEURE DE COURANT
V- Projet électronique avec CAPTEURE DE COURANT

CONCLUSION

2
 INTRODUCTION

En électronique nous utilisons plusieurs composants numériques.

Parmi ceux-ci nous avons le capteur de courant qui très utile pour la
mesure de la tension. Mais quel est son rôle ? Comment fonctionne-t-
il ? Comment on l’utilise ? Nous répondrons à toutes ces questions
puis nous vous montrerons un exemple d’application.

I- Définition d’un CAPTEURE DE COURANT

3
Un capteur de courant est un dispositif qui mesure ou détecte le
courant électrique dans un circuit ou une ligne électrique. Il utilise une
résistance ou un autre principe pour générer un signal proportionnel au
courant. Ce signal peut être utilisé pour afficher, stocker, analyser ou
contrôler le courant. Les capteurs de courant contribuent à la
surveillance et à la performance énergétique des installations
électriques.

II- Rôle d’un CAPTEURE DE COURANT

Il utilise différents procédés physiques pour convertir le courant en un
signal électrique proportionnel, qui peut être mesuré, affiché, stocké
ou analysé. Les capteurs de courant sont utilisés pour le comptage, la
surveillance, la protection et l’automatisation de l’installation
électrique, ainsi que pour la maitrise de la performance énergétique
des bâtiments. Ils sont conçus pour les environnements basse ou
moyenne tension et respectent les normes CEI 61869-6 et CEI 61869-
10.

III- Fonctionnement d’un CAPTEURE DE COURANT

Il utilise une résistance ou un autre principe pour générer un signal
proportionnel au courant. Ce signal peut être utilisé pour afficher,
stocker, analyser ou contrôler le courant. Les capteurs de courant
4
 contribuent à la surveillance et à la performance énergétique des
installations électriques. Un courant génère un champ magnétique
dans le conducteur en cuivre, qui est capté par le capteur et converti en
tension. L’intensité du champ magnétique varie linéairement avec
l’intensité du courant. La précision est assurée par une puce située sur
le module et réglée en usine. Le capteur numérique fonctionne avec
des courants continus et alternatifs.
Caractéristiques
 Tension d’alimentation: 5 V
 Consommation de courant: 11 mA max
 Type d’interface: numérique
 Tension: DC et AC
 Mesure du courant: 5 à 30 ampères
 Sensibilité: 66 mV/A à 185 mV/A
 Température de fonctionnement: -40°C à +85°C
 Taille de la carte du module: 31 x 13 mm

IV- Comment utilise-t-on un CAPTEURE DE COURANT

 Pour utiliser un capteur de courant, il faut le connecter à un circuit
électrique en série avec la charge que l’on souhaite mesurer. Le
capteur de courant va alors mesurer l’intensité du courant qui circule
dans le circuit et la convertir en une tension proportionnelle à cette
intensité. Cette tension peut ensuite être mesurée à l’aide d’un
voltmètre ou d’un microcontrôleur pour obtenir la valeur de l’intensité
du courant.
V- Projet électronique avec CAPTEURE DE COURANT

PROJET PROPOSE : Déterminé le courant qui traverse une led

1. MATERIEL NECESSAIRE
 CARTE ARDUINO
 CAPEURE DE COURANT
5
 POTENTIOMETRE
 AFICHEURE LCD
 LAMPE
 FIL DE CONNEXION
 MULTIMETRE
 PC
2. PROCEDURE
 REALISE LE MONTAGE SUR PROTOBOARD CI-
DESSOUS

 Ensuite réaliser la connexion entre le capteur et la carte en

suivant ce tableau
CAPTEUR DE A CARTE
COURANT ARDUINO
GND GND
OUT A1
VCC 5V

 CONNECTER L ARDUINO AU PC
 CODE ARDUINO

6
 BRANCHER LA LAMPE PREALABLEMENT CONNCTE A
UNE SOURCE SUR LE CAPTEURE
 MESURER LE COURANT AVEC LE MULIMETRE ET
COMPARER AVEC LA VALEUR AFFICHE SUR LECRAN

7
 CONCLUSION
En conclusion nous pouvons dire que l’utilité de ce composant
est reconnue pour son accessibilité et il contribue à
l’avancement technologique du monde dans les domaines où il
est appliqué.
