Schéma de câblage SCH08

Afficher tous les profils

Valable pour les numéros de série

Modèle : Site de production Début de numéro de série Fin de numéro de série
EC480D L Volvo Changwon 274057 280000

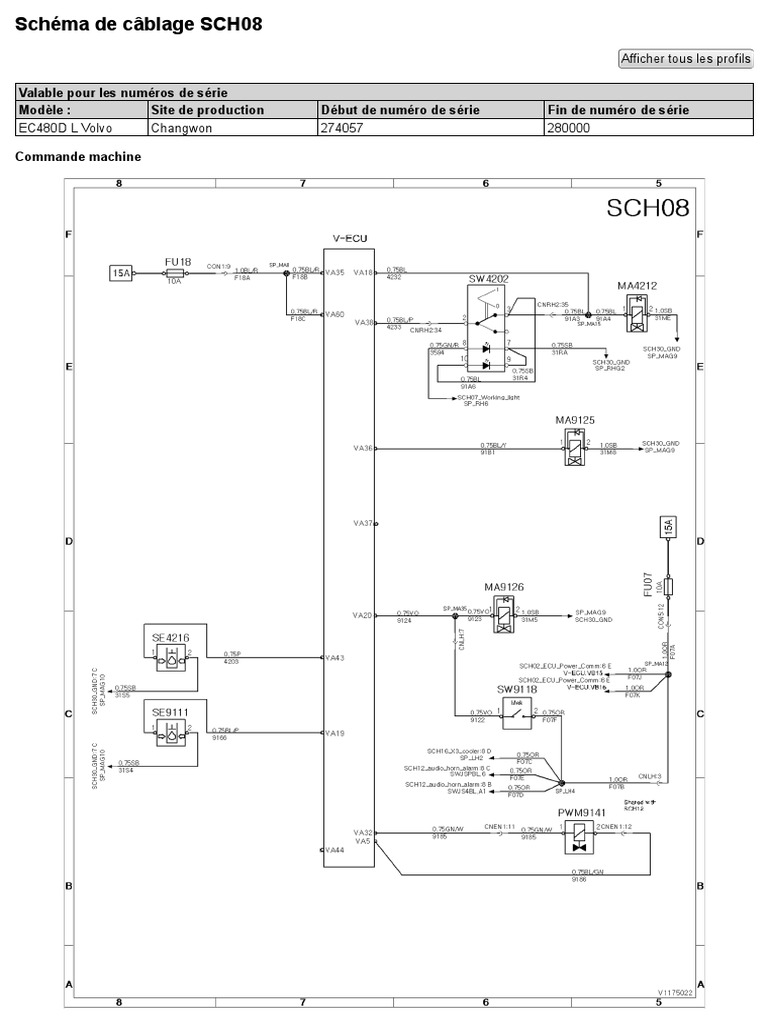

Commande machine
Figure 1
Schéma de câblage SCH08

Repérage Désignation Repérage Désignation

MA4212 Solénoïde de translation SW4202 Sélecteur de vitesse de conduite
MA9123 Solénoïde de débit combiné de flèche SW9103 Commutateur de pompe manuelle
MA9124 Solénoïde de débit confluent de rentrée de bras SW9110 Interrupteur mode de puissance max
MA9125 Solénoïde d'augmentation de puissance SW9118 Levier de verrouillage de commande
PWM9141 Embrayage assisté de pompe 1 FU07 Fusible, 10 A, SW9103
SE4216 Contrôleur de pression de déplacement FU18 Fusible, 10 A, V-ECU
SE9111 Contrôleur de pression d'outil (ralenti R9101 Résistance
automatique)

Figure 2
Emplacement des composants
