Informations de Service

Titre de document : Groupe de fonctions : Type d'information : Date :

Component list 7: solenoid 370 Informations de Service 15/01/2020
valves
Profil :
L120E Volvo

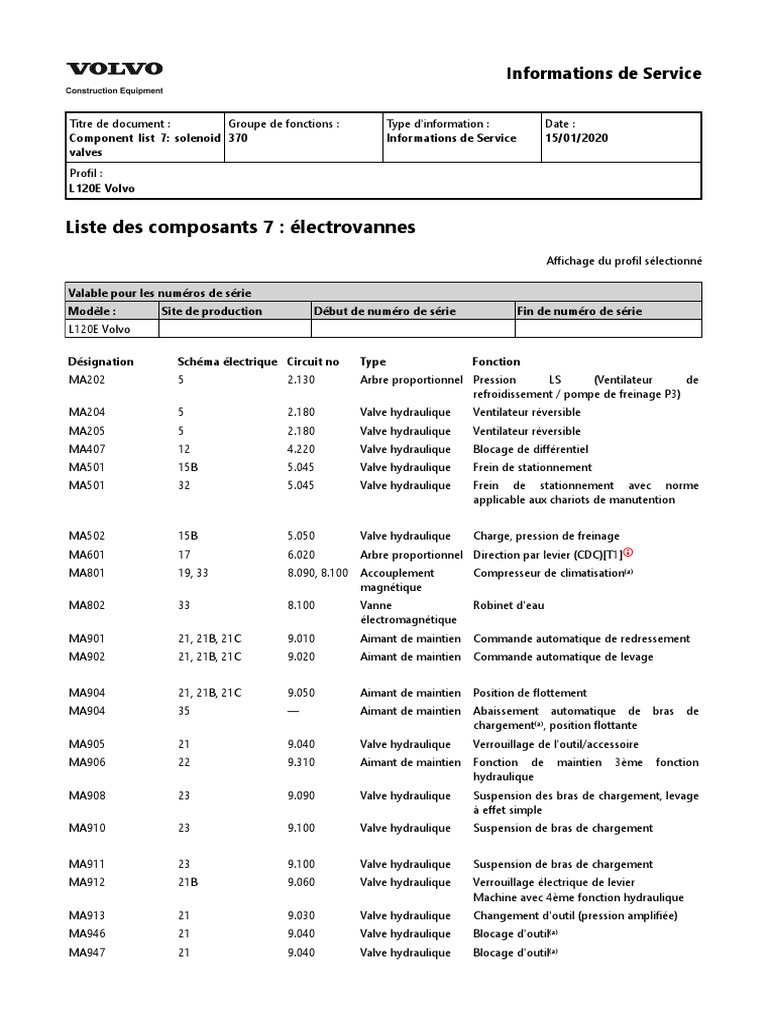

Liste des composants 7 : électrovannes

Affichage du profil sélectionné

Valable pour les numéros de série

Modèle : Site de production Début de numéro de série Fin de numéro de série
L120E Volvo

Désignation Schéma électrique Circuit no Type Fonction

MA202 5 2.130 Arbre proportionnel Pression LS (Ventilateur de
refroidissement / pompe de freinage P3)
MA204 5 2.180 Valve hydraulique Ventilateur réversible
MA205 5 2.180 Valve hydraulique Ventilateur réversible
MA407 12 4.220 Valve hydraulique Blocage de différentiel
MA501 15B 5.045 Valve hydraulique Frein de stationnement
MA501 32 5.045 Valve hydraulique Frein de stationnement avec norme
applicable aux chariots de manutention

MA502 15B 5.050 Valve hydraulique Charge, pression de freinage

MA601 17 6.020 Arbre proportionnel Direction par levier (CDC)[T1]i
MA801 19, 33 8.090, 8.100 Accouplement Compresseur de climatisation(a)
magnétique
MA802 33 8.100 Vanne Robinet d'eau
électromagnétique
MA901 21, 21B, 21C 9.010 Aimant de maintien Commande automatique de redressement
MA902 21, 21B, 21C 9.020 Aimant de maintien Commande automatique de levage

MA904 21, 21B, 21C 9.050 Aimant de maintien Position de flottement

MA904 35 — Aimant de maintien Abaissement automatique de bras de
chargement(a), position flottante
MA905 21 9.040 Valve hydraulique Verrouillage de l'outil/accessoire
MA906 22 9.310 Aimant de maintien Fonction de maintien 3ème fonction
hydraulique
MA908 23 9.090 Valve hydraulique Suspension des bras de chargement, levage
à effet simple
MA910 23 9.100 Valve hydraulique Suspension de bras de chargement

MA911 23 9.100 Valve hydraulique Suspension de bras de chargement

MA912 21B 9.060 Valve hydraulique Verrouillage électrique de levier
Machine avec 4ème fonction hydraulique
MA913 21 9.030 Valve hydraulique Changement d'outil (pression amplifiée)
MA946 21 9.040 Valve hydraulique Blocage d'outil(a)
MA947 21 9.040 Valve hydraulique Blocage d'outil(a)
MA958 107 9.340 Valve PWM Limitation de puissance hydraulique
MA959 35 — Valve PWM Abaissement automatique de bras de
chargement(a)

MA916 21C 9.065 Valve hydraulique Levier simple, bloque-levier(a)

MA2301 30 2.350 Pompe (D7D) Injection
Injecteur (D7E)
MA2302 30 2.350 Pompe (D7D) Injection
Injecteur (D7E)
MA2303 30 2.350 Pompe (D7D) Injection
Injecteur (D7E)
MA2304 30 2.350 Pompe (D7D) Injection
Injecteur (D7E)
MA2305 30 2.350 Pompe (D7D) Injection
Injecteur (D7E)
MA2306 30 2.350 Pompe (D7D) Injection
Injecteur (D7E)
MA2504 31 2.470 Vanne EGR
électromagnétique

[T1]Equipement optionnel

Figure 1
Emplacements des composants : électrovalves
