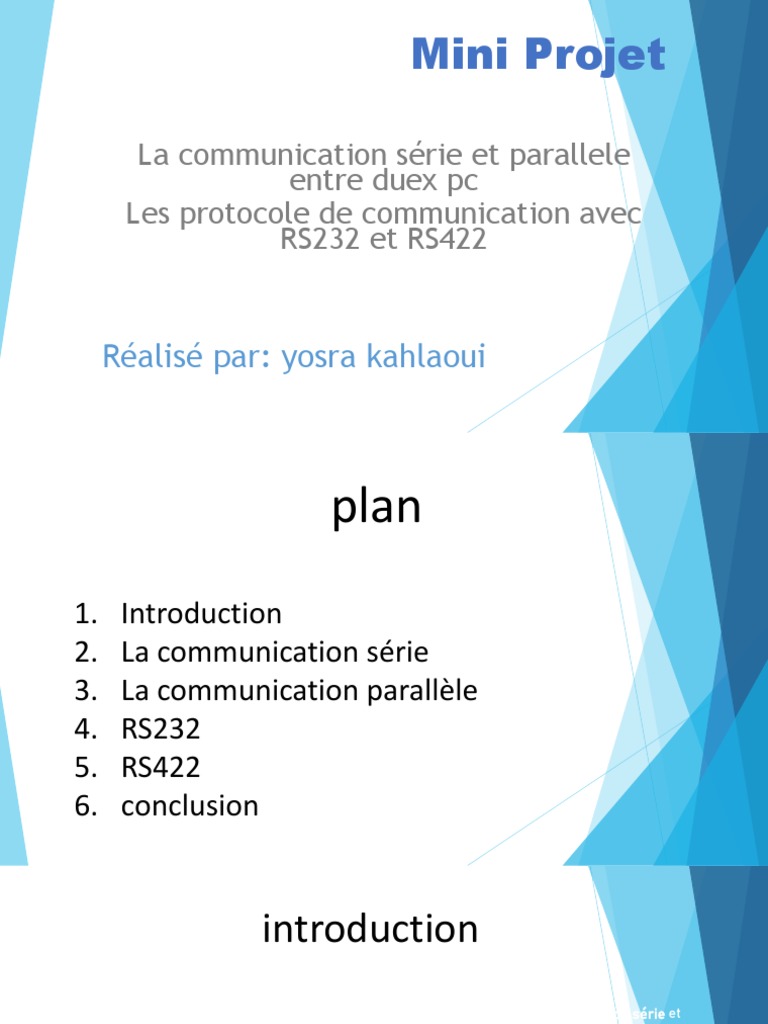

Mini Projet

La communication série et parallele

entre duex pc
Les protocole de communication avec
RS232 et RS422

Réalisé par: yosra kahlaoui

 plan
1. Introduction
2. La communication série
3. La communication parallèle
4. RS232
5. RS422
6. conclusion
 introduction
transfert de données entre ordinateurs, il y’a deux méthodes, à savoir la transmission série et
la transmission parallèle
Dans une transmission numérique on peut envisager deux modes :
• les envoyer tous en même temps sur autant de lignes de
transmission. C'est le mode parallèle.
• les envoyer l'un après l'autre sur une seule ligne de transmission.
C'est le mode sériel.
 La communication série

1.Qu'est-ce qu'une communication série ?

La communication série est une méthode utilisée pour échanger des données entre des ordinateurs
et des périphériques.
Dans la transmission série, les données sont envoyées bit par bit d’un ordinateur à l’autre en bi-
direction.
 Les types de communication série

 Différents types de communications

série peuvent être utilisés. Ils sont
connus sous le nom de Simplex, Half
Duplex et Full Duplex:
La méthode Simplex propose une
transmission de données à sens unique.
Le mode Half Duplex permet à la source
et à la destination d'être toutes les deux
actives, mais pas simultanément.
Le mode Full Duplex La source et la
destination sont toutes les deux actives
et peuvent envoyer et recevoir des
données simultanément.
 La communication parallèle

La communication parallèle: la communication parallèle est l’action d’envoyer des données,

habituellement des bits de façon simultanée sur plusieurs canaux de communication ou un bus
informatique.
Différences entre la transmission série et parallèle

table de comparaison:

Transmission série Transmission parallèle

Une seule ligne sont utilisée pour Plusieurs lignes sont utilisées pour envoyer des données, c’est-à-
Signification envoyer des données dire 8 bits ou 1 octet à la fois
Coût Économique Cher
Bits transférés 1 bit 8 bits ou 1 octet
Vitesse Lente Rapide

Utilisé pour la communication à

longue distance. Par exemple,
Applications entre ordinateur et ordinateur Distance courte. Par exemple, entre ordinateur et imprimante
 Conclusion
Les transmissions série et parallèle ont leurs
avantages et leurs inconvénients, respectivement. La
transmission parallèle est utilisée pour les distances
plus courtes et fournit une plus grande vitesse.
D'autre part, la transmission série est fiable pour
transférer des données sur une distance plus longue.
Par conséquent, nous concluons que les données
série et parallèle sont individuellement essentielles
pour le transfert de données.
RS232
RS232
C'est le plus connu des protocoles de communication série.Les ports série RS232 sont présent sur la
plupart des PC Windows.Il permet de faire communiquer uniquement un maitre et un esclave sur chaque
ligne.Il fonctionnne en full duplex et la distance séparant les deux équipements ne dépasse pas
généralement 20m.
Les tensions de ligne du RS232 sont comprises entre -25 V et +25 V.
Lorsqu’aucun message n’est transmis, le bus est à l’état de repos Le signal TX est à l’état ‘1’.
Lors de l’envoi d’un message, un START bit (‘0’) débute la transmission.
 RS422
RS-422 est une norme de communication
série approuvée par l'Electronic
Industries Association (EIA). Elle est
spécifié comme une norme multipoint
simplex, ce qui signifie qu'un seul émetteur
et jusqu'à 10 récepteurs peuvent être
connectés à un bus.
La ligne RS-422 est composée de 4
fils pour la transmission de
données (2 fils torsadés pour la
transmission et 2 fils torsadés pour
la réception) et d’un fil de terre
GND commun.
La tension sur les lignes de
données peut être comprise entre
-6 V et +6 V.
La différence logique entre A et B
est supérieure à +0,2 V.
La logique 1 correspond à la
différence entre A et B inférieure à
-0,2 V.
 Conclusion

En conclusion la RS 232 et la RS 422 sont

toutes les deux des normes importantes pour
les commmunications serie et peuvent étre
utuliseés en fonction des exigence de
l’application . Il est important de
comprendre les avantages et les limites de
chacune pour choisir la norme la plus
approprieé pour un projet particulier .
