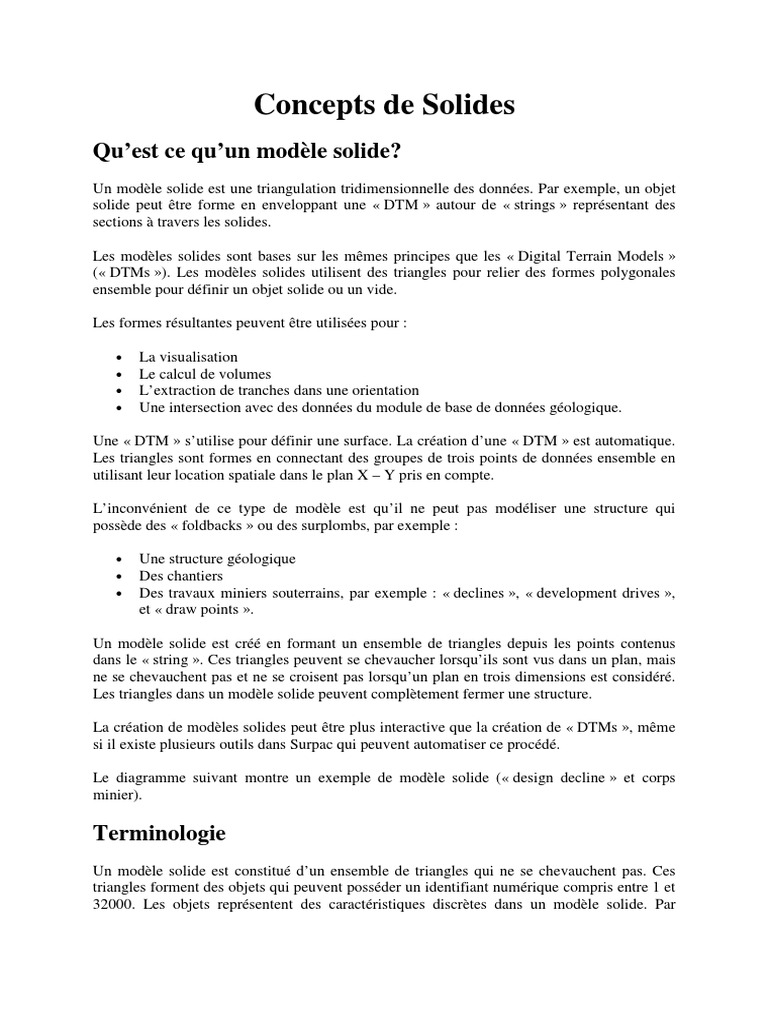

Concepts de Solides

Qu’est ce qu’un modèle solide?

Un modèle solide est une triangulation tridimensionnelle des données. Par exemple, un objet
solide peut être forme en enveloppant une « DTM » autour de « strings » représentant des
sections à travers les solides.

Les modèles solides sont bases sur les mêmes principes que les « Digital Terrain Models »
(« DTMs »). Les modèles solides utilisent des triangles pour relier des formes polygonales
ensemble pour définir un objet solide ou un vide.

Les formes résultantes peuvent être utilisées pour :

• La visualisation
• Le calcul de volumes
• L’extraction de tranches dans une orientation
• Une intersection avec des données du module de base de données géologique.

Une « DTM » s’utilise pour définir une surface. La création d’une « DTM » est automatique.
Les triangles sont formes en connectant des groupes de trois points de données ensemble en
utilisant leur location spatiale dans le plan X – Y pris en compte.

L’inconvénient de ce type de modèle est qu’il ne peut pas modéliser une structure qui
possède des « foldbacks » ou des surplombs, par exemple :

• Une structure géologique

• Des chantiers
• Des travaux miniers souterrains, par exemple : « declines », « development drives »,
et « draw points ».

Un modèle solide est créé en formant un ensemble de triangles depuis les points contenus
dans le « string ». Ces triangles peuvent se chevaucher lorsqu’ils sont vus dans un plan, mais
ne se chevauchent pas et ne se croisent pas lorsqu’un plan en trois dimensions est considéré.
Les triangles dans un modèle solide peuvent complètement fermer une structure.

La création de modèles solides peut être plus interactive que la création de « DTMs », même
si il existe plusieurs outils dans Surpac qui peuvent automatiser ce procédé.

Le diagramme suivant montre un exemple de modèle solide (« design decline » et corps

minier).

Terminologie
Un modèle solide est constitué d’un ensemble de triangles qui ne se chevauchent pas. Ces
triangles forment des objets qui peuvent posséder un identifiant numérique compris entre 1 et
32000. Les objets représentent des caractéristiques discrètes dans un modèle solide. Par
exemple, dans le diagramme ci-dessus, les « declines » et les corps miniers possèdent des
numéros d’objet différents lorsqu’ils représentent des caractéristiques différentes.

Cependant, les caractéristiques telles que les corps miniers peuvent être constitués de
« pods » discrets, et vous pouvez donner à ces « pods » le même numéro d’objet indiquant
qu’ils proviennent de la même structure. Dans ce cas, chaque « pod » discret doit posséder un
numéro de trisolation différent. Une trisolation est une partie discrète d’un objet et peut être
n’importe quel nombre entier.

Les numéros d’objet et de trisolation donnent une référence à tous les objets contenus dans un
modèle solide.

La trisolation d’un objet peut être ouverte ou fermée. Une trisolation est ouverte s’il y a un
écart dans l’ensemble de triangles qui constituent la trisolation. Un objet peut contenir des
trisolations ouvertes et fermées.

Les raisons d’un traitement d’objets ouverts ou fermés sont :

• Le volume d’un objet peut être détermine directement en additionnant les volumes de
chacun des triangles d’un plan donné arbitrairement.
• Un objet fermé produit toujours des « strings » fermés lorsqu’il est coupé par un plan.
• Un objet fermé peut être utilise comme contrainte dans le module « Block
Modelling ».
• Un objet ouvert ne peut pas fournir les mêmes capacités; lorsqu’ils sont coupés par un
plan, les « strings » produits peuvent être ouverts et/ou fermés.

Les fichiers de solides

Les modèles solides sont stockés de la même manière que les « DTMs », dans deux fichiers
textes « ASCII », avec les extensions « .str » et « .dtm ».
