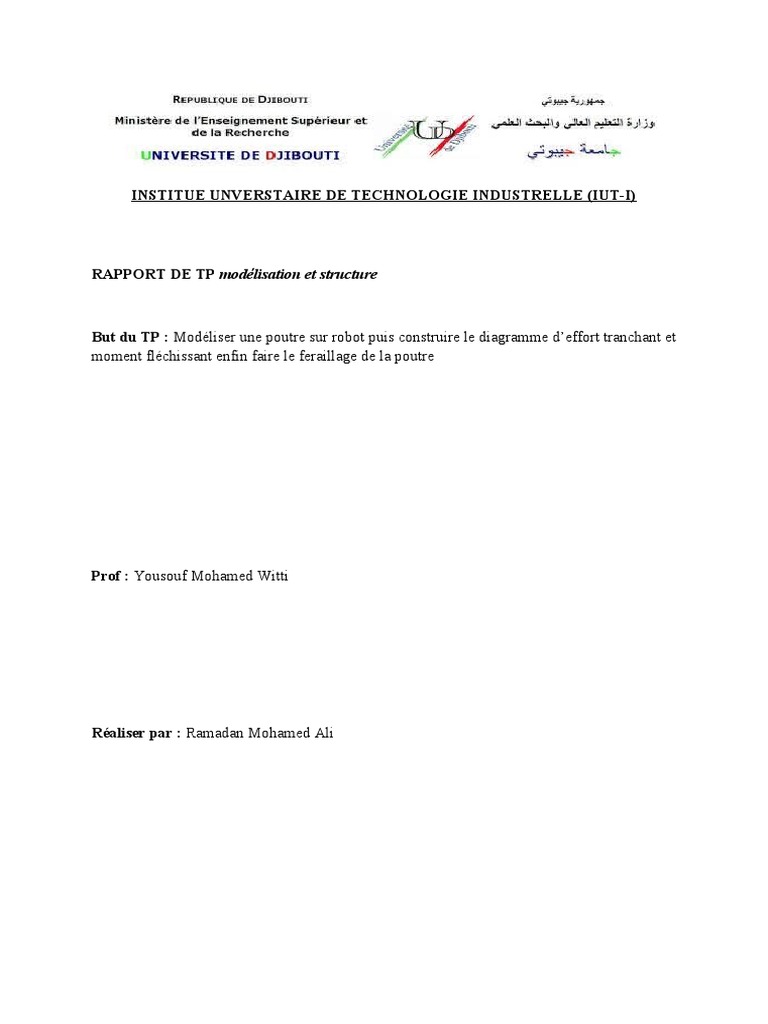

INSTITUE UNVERSTAIRE DE TECHNOLOGIE INDUSTRELLE (IUT-I)

RAPPORT DE TP modélisation et structure

But du TP : Modéliser une poutre sur robot puis construire le diagramme d’effort tranchant et
moment fléchissant enfin faire le feraillage de la poutre

Prof : Yousouf Mohamed Witti

Réaliser par : Ramadan Mohamed Ali

 Année scolaire 2022/2023

Sommaire
Introduction...........................................................................................................................................3
1. Modélisation poutre...........................................................................................................................3
Etape 1 : Réalisation de la poutre (continu)...........................................................................................4
Etape 2 : Réalisation des appuis.............................................................................................................5
Etape 3 : Définir le type de chargement.................................................................................................6
Etape 4 : Tableau de chargement...........................................................................................................7
Etape 5 : Moment Fléchissant et Effort tranchant..................................................................................8
2-Ferraillage de la poutre.......................................................................................................................8
2-Image................................................................................................................................................10
3 Image.................................................................................................................................................10
4 Image.................................................................................................................................................11
5 Image.................................................................................................................................................11
6 Image.................................................................................................................................................12
7 Image.................................................................................................................................................12
Conclusion............................................................................................................................................13
Introduction

Nous sommes initié a réaliser un projet sur le logiciel ROBOT qui est un logiciel collaboratif,
polyvalent et rapide

Ce logiciel d’analyse structurelle offre un flux de travail fluide et une meilleure

interopérabilité avec le logiciel Autodesk® Revit® Structure afin d’étendre le processus de
maquette numérique intelligente du bâtiment (BIM). Ce workflow, au-delà de créer des
conceptions, permet aux ingénieurs d’exécuter rapidement des analyses et des simulations
détaillées de nombreuses structures.

Nous devons modéliser la poutre suivante

Pour ce faire nous allons passer par les étapes du logiciel et faire a chaque fois des captures

1. Modélisation poutre
Etape 1 : Réalisation de la poutre (continu)

Les lignes de construction sont d’une grande importance lors de la navigation dans le modèle de la
structure. A l’aide des lignes de construction, vous pouvez afficher rapidement le plan de travail
sélectionné (boîte de dialogue Vue) ou sélectionner les éléments situés sur les lignes de construction.

En cliquant sur cette l'icône la boite s'ouvre : On utilise les coordonnées cartésiennes X, Z.

Dans le champ Position on saisit la valeur de la distance de l'axe qu'on veut dessiner à partir d'un axe
de référence 0 m dans le champ Répéter x et Espacement on laisse 0 et 1 m si on n’a pas un entraxe
identique des éléments et par exemple dans notre cas suivant la direction Z on a un espacement de
8m et dans le champ Répéter x on met 0 et dans le champ espacement on met 1 ; puis 3,90
« Position » et espacement 0 On fait cette opération pour les trois axes (X et Z)

Pour notre exemple on doit insérer la série des valeurs suivante :

 X : 0, 1,0, m
0,1,3,90m
0,1,3,00m
 Z : 0, 0, 0 m
Etape 2 : Réalisation des appuis

Pour la réalisation de cette étape qui consiste à placer les appuis de la poutre nous avions
cliqué sur « structure », puis appuis. Pour notre cas la poutre quand n’a possède 4 appuis (1
rotule « appuis double » et 3 appuis simple (2 à l’extrémité et 1 au milieu).
Etape 3 : Définir le type de chargement

Pour faire cette étape qui consiste à définir le type de chargement qu’on n’a il faut aller sur
menu « chargement » cas de charge on va ajuster sur (permant) puis nous allons partir sur
« définir le chargement…etc.). Notre poutre possede un chargement uniforment repartie sur
l’ensemble 10.06KN.
Etape 4 : Tableau de chargement

Pour affiche le moment fléchissant et de l’effort tranchant nous allons sur « Tableau
chargement ». Et on va supprimer la ligne (Poids propre de la poutre) puis recalculer pour
avoir de nouveau un résultat.
Etape 5 : Moment Fléchissant et Effort tranchant

2-Ferraillage de la poutre

Nous avons essayé de rechercher cette partie sur youtube heureusement nous avons trouvé des
vidéos qui traité ce sujet

Nous vous avons capturé les différents étapes du travail

1
2

3
4

5
6

7
Conclusion

On peut dire a la fin que la poutre a été modéliser avec sucée a l’aide du logiciel, en suivant
bien les étapes nous avons pu obtenir les résultats convenue et nous avons usé de l’aide de
youtube pour réaliser le ferraillage de la poutre
