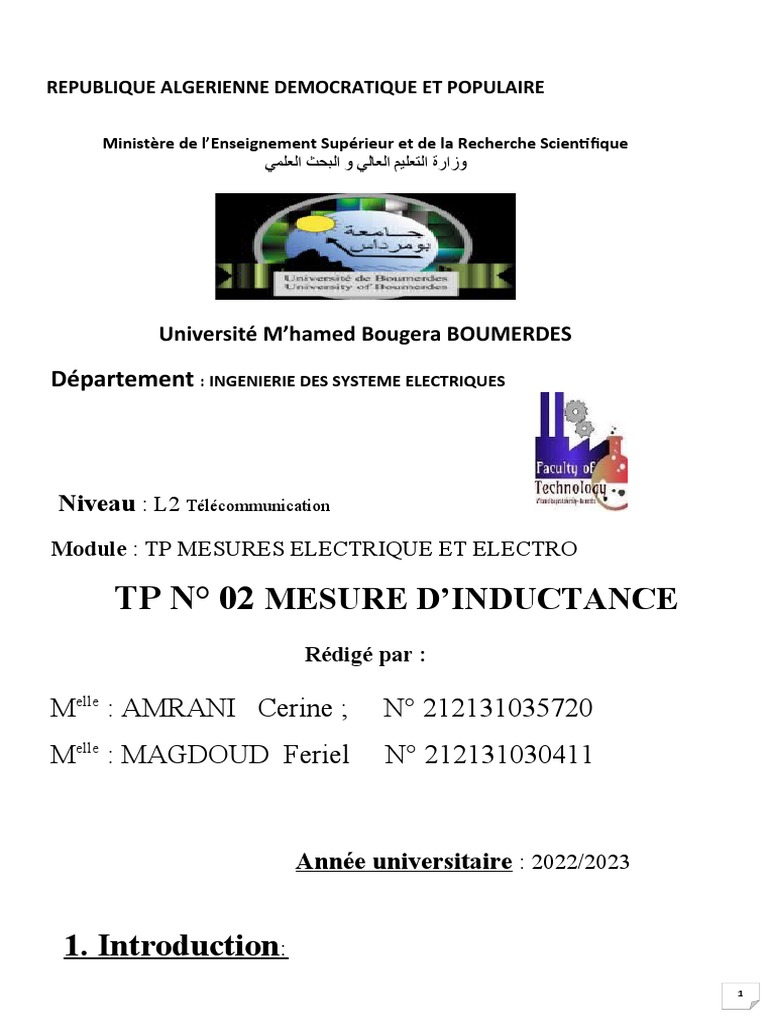

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

Ministère de l’Enseignement Supérieur et de la Recherche Scientifique

‫وزارة التعليم العالي و البحث العلمي‬

Université M’hamed Bougera BOUMERDES

Département : INGENIERIE DES SYSTEME ELECTRIQUES

Niveau : L2 Télécommunication
Module : TP MESURES ELECTRIQUE ET ELECTRO

TP N° 02 MESURE D’INDUCTANCE
Rédigé par :

Melle : AMRANI Cerine ; N° 212131035720

Melle : MAGDOUD Feriel  N° 212131030411

Année universitaire : 2022/2023

1. Introduction:
1
 Le TP de mesure d'inductance est une expérience importante en électronique qui
permet d'estimer l'inductance d'une bobine en utilisant diverses méthodes de mesure.
L'objectif de ce TP est d'apprendre à mesurer l'inductance d'une bobine en utilisant les
différents appareils et techniques disponibles, ainsi que de comprendre les principes
fondamentaux de la mesure d'inductance. Dans le cadre de ce rapport, nous allons présenter
les différentes méthodes de mesure d'inductance utilisées dans ce TP, les résultats obtenus à
partir des différentes méthodes et les erreurs possibles. Ce rapport vise ainsi à fournir un
rapport clair et détaillé des résultats de l'expérience de mesure d'inductance, et à en tirer des
conclusions significatives sur la mesure de l'inductance d'une bobine.

1. but de TP :

● Mesurer les caractéristiques (IL, L) d'une bobine réelle.

● Évaluer la précision relative et absolue pour chacune des méthodes.
● Comparais les résultats entre eux et avec les valeurs nominales.
● Mesurer l'impédance équivalente et comparer les résultats avec les calculs
théoriques.

2. Partie théorique :
Dans ce TP on va passer par deux partie pour déterminé de ret L d'une bobine et pour
déterminé l'impédance équivalente et pour faire ça il faut qu'ont utilisent plusieurs matériels.

1. Matériel utilise :
•Une bobine d'inductance variable.
•Résistance variable.
•Alimentation continue et sinusoïdale.
•Voltmètre, ampèremètre et multimètre.

Partie 1:
Détermination de rL et L d'une bobine par la méthode VA :

2
 On utilise la méthode de voltampère-métrique (méthode de Joubert).
ne prend en compte que la résistance due aux pertes par effets Joule
dans la bobine, pertes qui sont identiques en alternatif et en continu.
● On utilise le courant continu pour la mesure de rL.
● On utilise le courant alternatif pour mesurer le module de Z L
puis en déduire L
Fais la manipulation avec le montage suivant :

On

I. Manipulation:
a) Mesure en courant continue :
• on le montage précédent avec le courant continue (DC)
• on alimente le montage et on règle la tension d'alimentation.

1- complète le tableau :
U(v) 3 7 10

3
I(A) 0.28 0.63 0.91
rL(Ω) 10.71 11.11 10.98
On calcule ri avec la relation suivante :
rL= UDC / IDC
2- la valeur moyenne de rL : rL = (10.71+11.11+10.98)/3 = 10.93 22
- Donc on remarque que la valeur nominale (10 Ω) et la valeur
moyenne de rL et presque équivalente rL (nominale) ≈
rL(moyenne)
3-l'incertitude absolue :
∆r= (rmax-rmin)/2 =(11.11-10.71)/2= 0.2Ω
Donc : rL=10.93±0.2
4- discussion et commentaires :
En examinant les résultats obtenus, nous pouvons voir que la résistance
interne ri moyenne de la bobine est d'environ 10.93 Ω avec une
incertitude de 0.2 Ω ,cette valeur est consistante avec les valeurs
mesurés pour U=3V ,7V, 10V.
Ce que indique que la mesure est faible.
b) Mesure en courant alternatif :
-on réalise le montage précédent avec le courant continue (DC).
-on alimente le montage et on règle la tension d'alimentation.
Avec : f=50Hz, rL= 10 Ω

1- Complete le tableau : L=0.5 H

4
U(v) 50 150 200
I(A) 0.3 0.9 1.2
ZL(Ω) 166.66 166.66 166.66
XL 163.36 185.45 175.07
L(H) 0.52 0.59 0.5
Pour calculer Z1, on utilise la relation suivante :
ZL =UAc / IAC
Pour calculer XL on utilise la relation suivante :
XL=√ z −r
2 2
L

Pour calculer L on utilise la relation suivante :

XL
L= 2 πf

0.52+0.59+0.5
2-La valeur moyenne de L : L = 3
=0.53 H

Comparaison : L(nominale) ≈ L (moyenne)

Lmax− L 0.59−0.5
3- l'incertitude absolue: ∆L = 2
min
=
2 =0.045H

DONC : L=0.53±0.045H
3- Discussion et commentaires :
En examinant les résultats obtenus, nous pouvons voir que l'inductance
L moyenne de la bobine est d'environ 0.53 H avec une incertitude de
0.045H, cette valeur est consistante avec les valeurs mesurés pour
U=50V ,150V, 200V.
Ce qu’indique que la mesure est faible.

5
Partie 2 : détermination de l'impudence équivalente :
a) Cas en série :
-On réalise le montage suivant:

-On alimente le montage et on règle la tension d'alimentation.

1- complète le tableau :
U(v) 200
I(A) 0.8
Zeq(theorique)(Ω) 250
Zeq(mesure)(Ω) 27.14
∆Zeq(Ω) 32.86
∆Zeq/Zeq(٪) 15.13

- Zeq(theorique)= U / I

- Zeq(mesure)= ZR+ZL

6
 avec : ZR=150Ω et ZL=LWj et L=0.5

2- Discussion et commentaires :
Les résultats obtenus indiquent que la valeur mesurée de Zeg est
supérieure à la valeur théorique de Zeq de 32,86 ohm, ce qui donne
une incertitude relative de 15,13%. Cette différence peut être due à
des erreurs expérimentales ou à des approximations theoriques.
2- Les résultats des incertitudes :

Zeq= 250 士 32.86Ω

Zeq= 250 士 15.13%Ω

b) Cas en parallèle :

-On réalise le montage suivant

-on alimente le montage et on règle la tension d'alimentation.

7
 1- complète le tableau :

U(v) 200
I(A) 1,85
Zeq(theorique)(Ω) 108,1
Zeq(mesure)(Ω) 108,51
∆Zeq(Ω) 0,41
∆Zeq/Zeq(٪) 38

U
● Zeq(theorique)= I
ZL∗ZR
● Zeq(mesure) = ZL+ ZR

2- Discussion et commentaires:

Les résultats obtenus indiquent que la valeur mesuree de Zeg est tres
proche de la valeur théorique de Zeq, avec une différence de seulement
0,41 ohm, soit une incertitude relative de 0,38%. Cela suggère que le
montage a
Aie réalisé avec précision et que les mesures ont 6le efectuées avec
précision.

3- Les résultats des incertitudes :

Zeq= 108.1 士 0.41 Ω

Zeq= 108.1 士 0.38% Ω

8
Réponse aux questions :

1. Le rôle principal de l'inductance est de réguler le flux de courant

électrique dans un circuit. Elle peut être utilisée pour filtrer les
signaux électriques en éliminant les fréquences indésirables, pour
limiter les courants de court-circuit et pour réduire les interférences
électromagnétiques. De plus, l'inductance est également utilisée
pour transformer des signaux électriques de haute fréquence en
signaux de fréquence plus basse, ce qui est utile dans les systèmes
de communication et de transmission de données.

2. L'inductance en courant continu se comporte comme une résistance

car elle oppose une force contre le flux du courant électrique. Cette
force est appelée l'induction et s'oppose à tout changement dans le
courant. En conséquence, l'inductance limite la quantité de courant
qui peut passer à travers elle, de la même manière qu'une
résistance. C'est pourquoi inductance est souvent représentée
comme une résistance équivalente dans les circuits électriques.

9
III. Conclusion:

Le TP avait pour objectif de mesurer l’inductance d'une bobine en

utilisant la méthode VA en deux étapes : une mesure en courant continu
et une mesure en courant alternatif. De plus, les étudiants ont mesuré
l'impédance équivalente de la bobine en configuration série et en
configuration parallèle.
La méthode VA est couramment utilisée pour mesurer l'inductance
d'une bobine en utilisant la résistance et la tension alternative appliquée,
ainsi que le courant alternatif mesuré.
Les mesures de l'impédance équivalente ont permis de déterminer la
résistance, l'inductance et la capacité de la bobine, des paramètres
importants dans la compréhension du fonctionnement des circuits
électriques.
Ce TP a permis d'appréhender les principes de base de ces mesures,
qui sont fondamentales dans de nombreux domaines tels que
l'électronique, les télécommunications et l'énergie électrique.
