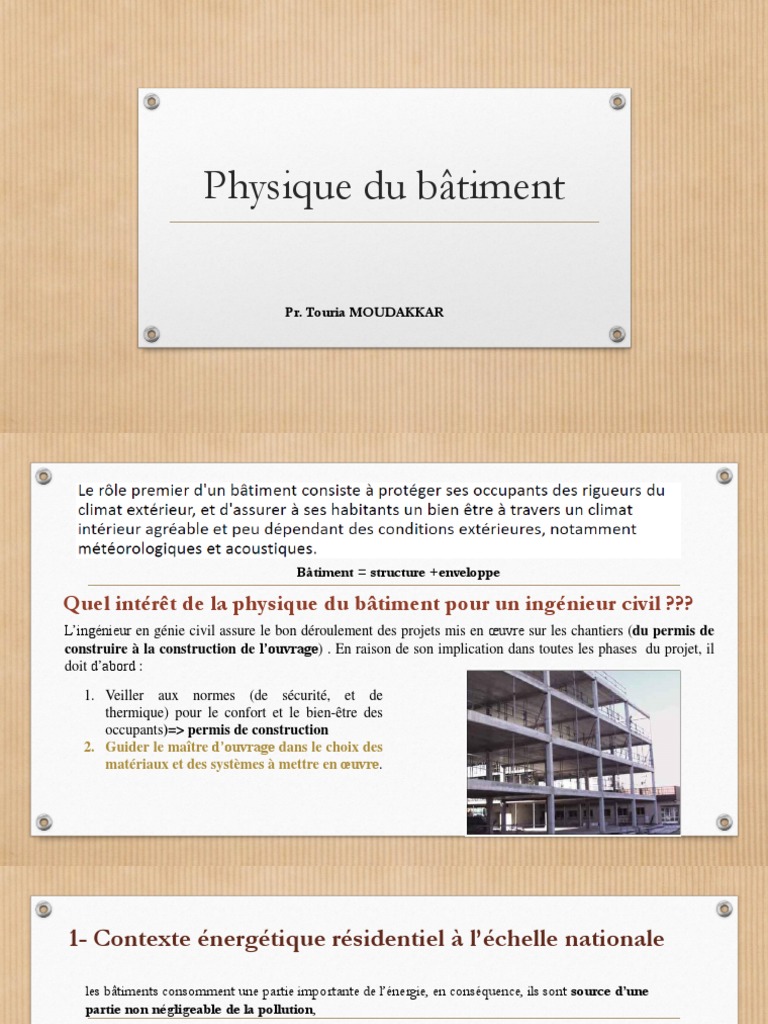

Physique du bâtiment

Pr. Touria MOUDAKKAR

 Bâtiment = structure +enveloppe

Quel intérêt de la physique du bâtiment pour un ingénieur civil ???

L’ingénieur en génie civil assure le bon déroulement des projets mis en œuvre sur les chantiers (du permis de
construire à la construction de l’ouvrage) . En raison de son implication dans toutes les phases du projet, il
doit d’abord :

1. Veiller aux normes (de sécurité, et de

thermique) pour le confort et le bien-être des
occupants)=> permis de construction
2. Guider le maître d’ouvrage dans le choix des
matériaux et des systèmes à mettre en œuvre.
1- Contexte énergétique résidentiel à l’échelle nationale
les bâtiments consomment une partie importante de l’énergie, en conséquence, ils sont source d’une
partie non négligeable de la pollution,

Agriculture
; 8% Industry;
Commercial 20%
8%

Residential
26%

Transport;
38%

Au Maroc
 1-1 Croissance signifiante durant la dernière décennie

Les facteurs expliquant cette

augmentation sont :

- Lancement de grands programmes de

construction: programme d’urgence pour
l’éducation nationale, le programme de
150000 logements par an…)
- La croissance démographique,
- L'amélioration de l'accès à l'électricité
(passant de 22% en 1996 à 99,15% en 2015)
- l’utilisation intensifiée des appareils
électroménagers
Consommation énergétique marocaine par le secteur
résidentiel (AIE data)
1-2 Augmentation continuelle du besoin énergétique du bâtiment

Le besoin énergétique du bâtiment comme tout autre secteur, est estimé à la hausse: une
augmentation de 2,6% pour les pays de la région MENA et de 1,2% dans le monde
1-3 Conséquences de la problématique énergétique
Total energy supply by source
Morocco-2019 (IEA)
0%3% Coal
Croissance 6%
4%

annuelle Oil
30%
moyenne de 2%
Biofuels and
entre 2015 et 2030 waste
57% Natural gas

Hydro

Besoin résidentiel Energie finale Wind, solar,

: 20% de l’énergie au Maroc: 91% etc.

mondiale et 25% à base des

1- Insécurité
au Maroc combustibles
d’approvisionnement
fossiles
2- Dégât sur
environnement
3- Pression sur les
ressources fossiles
 a) Pression sur les ressources fossiles

 Les énergies fossiles commencent à s’épuiser.

D’ici environ une centaine d’années, les trois Prévisions sur la variation du prix
énergies fossiles les plus utilisées dans le monde des combustibles fossiles jusqu'à
vont devenir très rares. 2030
b) Insécurité d’approvisionnement

Le Maroc importe aujourd’hui tous ses produits pétroliers, surtout après l’arrêt total de la raffinerie Samir en
2016. Ceci rend le Maroc plus dépendant énergétiquement vis à vis de l’étranger (91.7% en 2019) et
moins sécurisé en terme d’approvisionnement par la perte de 60% de sa capacité de stockage de produits
pétroliers à la Samir
 c) Dégât sur environnement : réchauffement climatique

• Les émissions mondiales de CO2 ont triplé

entre 1970 et 2018, et la tendance ne semble
pas s'inverser.

• Le Maroc a connu en 2020 l’émission de 64

millions de tonnes de eq CO2 dans
l'atmosphère,
 Effet de réchauffement climatique

- Un climat qui se réchauffe

- Accroissement de la gravité des tempêtes et des inondations
- Accroissement des sécheresses
- Monté des océans
- Perte de biodiversité
- Augmentation des risques pour la santé
 1-4 Solutions à apporter: les énergies renouvelables et l’efficacité
énergétique

1. Réduire le besoin énergétique du

bâtiment par l’amélioration de son
efficacité énergétique : bâtiment vert

2. Diversifier le mixte énergétique en

remplaçant une part des combustibles
fossiles par des solutions énergétiques
non-polluantes
Pourquoi les énergies renouvelables ??

 Le Maroc dispose d’un potentiel

considérable en ER

Coût de l’énergie produire par les énergies renouvelables 2020

Wind PV Hydro Geothermic Biomass
 Ces solutions sont actuellement LCOE in the southwestern 0.067 0.068 0.055 0.073 0.066
plus compétitives à l’énergie Mediterranean region
produite à base des fossiles (Au
($/kWh)
Maroc LCOE= 0,09 $/kWh)
Average LCOH ($/kWh) 0.039 0.057 0.044 0.071 0.076
 Intégration des solutions énergétiques renouvelables

Maison avec panneaux photovoltaïques Maison avec chauffe-eau solaire

Pourquoi l’efficacité énergétique dans le bâtiment ?

Est-ce qu’il y a vraiment un potentiel de réduction d’énergie dans le bâtiment ??

La signification des couleurs:

• Couleur bleue :Faible déperdition
• Couleur verte: déperdition limitée
• Couleur jaune: déperdition moyenne
• Couleur orange : déperdition importante
• Couleur rouge: Forte déperdition
- Bâtiment performant
Typologie des bâtiments performants

1) Bâtiment à basse consommation

Il est caractérisé par :
- Des besoins énergétiques plus faibles que le bâtiment standard
- Isolation thermique
- Une consommation d’énergie réduite pour le chauffage, la climatisation et l’éclairage
- Aucun moyen de production local d’énergie thermique ou électrique

2) Bâtiment à zéro énergie (passive)

C’est un bâtiment à équilibre nul, ca veut dire que l’énergie produite par le bâtiment lui-même est égal à
l’énergie consommée pour son fonctionnement

3) Bâtiment à énergie positive

Ce bâtiment producteur d’énergie dépasse le niveau zéro énergie: il produit globalement plus d’énergie
qu’il en consomme
 Définition d’un bâtiment performant selon la réglementation thermique
Une réglementation thermique : exigences en termes de performance énergétique globale
Une réglementation thermique est, en général, un texte cadrant la thermique des bâtiments neufs et/ou existants.
Elle fixe des consommations d’énergie maximales dans plusieurs domaines : chauffage / refroidissement, eau chaude sanitaire,
ventilation et éclairage… pour chaque type de bâtiment ; résidentiel, administratif, commercial etc:

1. Exigence de consommation maximale (RT2012: 50 kWh/m²/an; RE2020: 0 kWh/m²/an)

2. Exigence d’efficacité énergétique des composants liés au bâtiment (chauffage, refroidissement et éclairage)
3. Empreinte carbone des appareils ménagers et de la source d’énergie
Certificat de conformité par rapport à la RT : différentes approches

=> Estimer le besoin énergétique

Différentes approches pour estimer le besoin énergétique d’un

bâtiment:
1- Numérique ou analytique
(bilan thermique)

2- Expérimentale (diagnostic
des performances
énergétiques)
Choix de l’approche la plus adaptée

Type du bâtiment Approches Objectifs

Bâtiment neuf Numérique ou analytique  Permis de construction

 Conception optimale :technico-
économique
Bâtiment existant Expérimentale (mesures de  Etiquetage énergétique en cas de vente
performances ) (l'Indice de Dépense d'Énergie
IDE)
 Potentiel d’amélioration énergétique (
travaux de rénovation)
Analyse numérique des performances énergétiques d’un
bâtiment neuf
Outil: simulation dynamique
- Binayate
- TRNbuild
- EnergyPlus & SketchUp

Ces logiciels de simulation

dynamique dédiés au calcul des
performances thermiques des
bâtiments permettent de prévoir
la consommation énergétique
réelle et d’étudier leur
comportement thermique
 Comment établir ces simulations ??

 Documents nécessaires :
 Plan du bâtiment (vue en plan, étages et façades)

 Composition des murs et de la toiture

 Fiche technique des châssis et vitrages

 Les plans luminaires (d’éclairage) Composition de l’enveloppe du bâtiment

 Documents descriptifs des équipements de chauffage/climatisation
(PAC , CTA,..)

Exigences de la RTCM

• Enveloppe :Matériaux de
construction - Besoin
• Isolation thermique énergétique en
Simulateur
• Type de vitrage kWh/m²
Diagnostic des performances énergétiques d’un bâtiment

Selon l’IDE => affecter une étiquette énergie et climat à chaque bâtiment (parmi les 7 existants)
Pourquoi on cherche à étiqueter une maison énergétiquement??
BBC: un investissement initial important, mais
un gain économique à long terme

Exemple:
- Bâtiment 1: CA=40000$ avec une facture
énergétique mensuelle de 70$,
- Bâtiment 2 : CA=65000$ avec une facture
énergétique mensuelle de 15$

? Quel bâtiment à choisir (DV=40 ans)

Diagnostic des performances énergétiques d’un bâtiment
Potentiel d’amélioration : audit énergétique

Outils de diagnostic:
 Analyseur des compteurs électriques
 Thermocouple
 Luxmètre
 Thermographie infrarouge

Inspection thermographique

Outils : Caméra thermique

Résultats : Présence des ponts thermiques au niveau de
- Intersection mur /sol , mur/plancher
- Cadre fenêtre
Observation de quelque points de mur avec isolation défectueuse.
 Jusqu’à 2023, un bâtiment performant au Maroc est un bâtiment à basse
consommation (BBC)

Un bâtiment à zéro énergie ou à énergie positive doit être connecté à un réseau de

distribution d’électricité vers lequel il peut injecter le surplus de sa production électrique,

Au Maroc ,une limite de 10% de la production annuelle d’électricité, pouvant être injectée dans
le réseau national par une installation d’autoproduction (contrainte réglementaire).
 RTCM Maroc
• Au Maroc, la première règlementation thermique a été élaborée par l’Agence Marocaine pour
l’Efficacité Énergétique (AMEE) le 06 Novembre 2014 sous le nom « Règlement Général de
Construction fixant les règles de Performances Energétique de Construction ». Ainsi
depuis son entré en vigueur, ce règlement est très peu applicable dans les constructions.

Par ailleurs, ce règlement se présente sous deux approches :

• Une approche dite prescriptive : qui offre une description technique des exigences limites des
caractéristiques thermiques des enveloppes des bâtiments.

• Une approche dite performancielle : qui définie les seuils de performances thermiques d’un
bâtiment
 Type du bâtiment : Résidentiel ,Tertiaire
 Zone climatique
Approche prescriptive : coefficient de déperdition thermique
Elle est basée sur une approche simplifiée fixant les spécifications techniques limites en termes de
caractéristiques thermiques de l'enveloppe du bâtiment, notamment les coefficients de transmission
thermique (U) les facteurs solaires (FS*) des baies vitrées et les résistances thermiques (R).
Approche prescriptive
Approche prescriptive

Performances énergétiques des systèmes de chauffage, de ventilation et de climatisation des

bâtiments (CVC)

EER: coefficient d'efficacité frigorifique

Approche performancielle
Le logiciel BINAYATE est un outil simple à deux fonctionnalités :

1. BINAYATE prescriptive : un programme informatique développé pour justifier la conformité de

l’enveloppe du bâtiment avec les exigences de la "Règlement Thermique de Construction au
Maroc« .
Il est basé sur une approche simplifiée fixant les spécifications techniques limites en termes de
caractéristiques thermiques de l'enveloppe du bâtiment, notamment les coefficients de transmission
thermique (U) les facteurs solaires (FS*) des baies vitrées et les résistances thermiques (R).

L’usage de BINAYATE Prescriptive est conditionné par un taux global des baies vitrées (TGBV) du
bâtiment inférieur à 45% de la surface des murs extérieurs des espaces chauffés et/ou climatisés dudit
ouvrage.

2. BINAYATE performancielle: Logiciel permettant d'évaluer la performance énergétique du

bâtiment et fixant les spécifications techniques minimales basées sur les besoins énergétiques annuels
du bâtiment liés au confort thermique. Sa base de données inclut:
- Données météorologiques moyennes, (fichier TMY), pour 30 stations météo réparties sur les six
zones climatiques.
- Données de caractéristique thermo-physiques des matériaux de construction.
Dans le cadre du projet de "Code d'Efficacité Énergétique dans les Bâtiments, l’AMEE a développé
un logiciel de diagnostic de performance énergétique et de contrôle de conformité à la
réglementation thermique dans le bâtiment au Maroc en collaboration avec le Programme de
développement Organisation des Nations Unies (PNUD) et le Fonds pour l'Environnement Mondial
(GEF)

Logiciel Binayate
performancielle
4- A quoi sert l’énergie dans le bâtiment ?
les postes les plus consommateurs d’énergie dans un bâtiment

Dans le monde, les systèmes CVC (chauffage,

ventilation et climatisation) sont les postes les
plus consommateurs d’énergie dans le bâtiment
(55%), suivis par l’éclairage et la production de
l’eau chaude sanitaire,
Pourquoi le CVC et l’éclairage??
Il doit être clair que les besoins des occupants passent avant les exigences
énergétiques. Le bâtiment est d'abord construit pour assurer le bien être de
l'occupant, et non pour économiser de l'énergie

Inconfort thermique en été et en hiver Inconfort olfactif par rapport à l’air

intérieur: moisissure maison mal ventilée

Inconfort visuel : manque d’éclairage naturel

Le confort est une nécessité et pas un luxe, c’est un état de bien être général. Il est mesuré par
le taux d'insatisfaction des occupants. Il dépend des paramètres suivants:
Conditions thermiques: Qualité de l'air:
• Température de l'air • Vitesse relative de l'air
• Sources de rayonnement (radiateurs, soleil) • Humidité relative
• Température des surfaces environnantes • Pureté ou pollution de l'air, odeurs
• Perméabilité thermique des surfaces en contact
avec le corps
Acoustique
Visuel: • Niveau de bruit, nuisance acoustique
• Éclairage naturel et artificiel ; Couleurs • Temps de réverbération (durée d'écho)
• Volumes intérieur et distribution des D'autres facteurs :
volumes  Degré d'occupation des locaux
 Volume de l’espace
 Aménagement intérieur

 Confort thermique
Habitation est satisfaisante si :  Confort olfactif
 Confort auditif
 Confort visuel
Quel est l’intérêt de la prédiction du confort pour la conception d’un
bâtiment ?

Calcul de bilans énergétiques réels, tenant compte des occupants et de leurs exigences
justifiées:
 Calcul des températures minima et maxima acceptables permettant de diminuer les besoins
en énergie,
 Estimation du débit d’air nécessaire pour une meilleure ventilation dans le bâtiment:
dimensionnement du CVC
 Calcul de la marge de variation de flux lumineux d’une pièce en fonction des exigences par
rapport au confort visuel des occupants
Comment évaluer le confort dans un bâtiment ?
• Le pourcentage prévisible d’insatisfaits (PPD) exprime la part des
sujets insatisfaits dans une condition donnée.
 Les individus diffèrent dans leur perception du confort, la satisfaction de tous les
occupants relève d’une action impossible. Par contre, la création d’un environnement où la
majorité est satisfaite peut être réalisée.
 Dans de nombreux pays, on admet que l'habitation est satisfaisante si le PPD ne
dépasse pas 10 %.
 PPD est défini par rapport à chaque type de confort
Pour évaluer le confort thermique dans un espace déjà occupé , il faut d’abord déterminer PMV (le vote
moyen prévisible) et par la suite, déterminer PPD par la relation de Fanger

Il est usuel de quantifier le PMV par une appréciation moyenne d’une population selon l’échelle suivante

Le confort optimal correspond à un PMV nul

Avec un PMV nul, il reste 5 % d'insatisfaits. Ce nombre monte à

10 % pour un PMV = ± 0.5
Interprétation du confort thermique
Le confort thermique ne tient compte que des paramètres suivants:
- Les facteurs liés à l'individu: Son activité et son habillement
- Les facteurs liés à l'environnement:
o Températures de l'air et des surfaces environnantes
o Vitesse relative de l'air et le degré de la turbulence

Evaluer le confort thermique revient à définir les échanges

thermiques qui se produisent entre le corps et son
environnement ( par convection et conduction vers l'air ambiant,
par rayonnement vers les surfaces voisines et par évapo -
transpiration dans l'air)
.
Contrairement aux idées reçues, il est erroné de
vouloir satisfaire les critères de confort thermique
par une simple régulation de la température
intérieure de l'habitation.
Effet du métabolisme sur le confort thermique:

Il s’agit de la production de chaleur interne au corps ,Cette énergie prend alors deux formes : la chaleur pour
maintenir la température du corps à 36,7 °C et le travail musculaire interne pour soutenir le squelette et externe
pour transmettre des forces aux objets.

La production thermique est permanente mais est toujours liée à l’activité physique de la personne. Plus le
travail musculaire est intense , plus la production de chaleur est importante

L’échange thermique du corps

humain avec le milieu environnant
ne sera pas le même d’une
personne à une autre (selon
l’activité de chaque personne)
Effet de l’habillement sur le confort thermique:
L’habillement rajoute une isolation thermique autour du corps humain. Il en résulte des puissances
échangées par convection et par rayonnement plus faibles
Les tenues vestimentaires sont évaluées par leur résistance thermique, c’est à dire leur aptitude à s’opposer
au passage de la chaleur

L’échange thermique du corps humain avec le

milieu environnant dépendra de l’habillement,
 Comment assurer les conditions de confort dans un bâtiment neuf ?
=> Il faut modéliser le PMV en considération tous les paramètres affectant la sensation du confort thermique
comme la température radiante d’une pièce, l’habillement et l’activité des occupants

La température moyenne radiante est la température ressentie par le corps humain suite aux échanges
thermiques avec son environnement. Elle dépend des températures de surface des murs, du plancher et du
plafond de la pièce . Un confort thermique est atteint lorsque l’asymétrie de rayonnement des éléments est
minimisée
Intervalle de confort thermique
 Dans le même espace , la
notion du confort thermique
diffère d’une personne à une
autre selon l’habillement et
l’activité

Exemple:
Un conférencier avec un costume, une
chemise et une cravate (0,7 col) donne sa
conférence debout (1,2 met) dans une salle à
19 °C de température. Cette personne se sent
mal à l’aise dans cette pièce (PMV=-2).
Justifier sa sensation d’inconfort et proposer
une amélioration
Température opérative idéale en fonction de l'habillement et du
métabolisme [EN ISO 7730] pour laquelle PMV=±0,5
 Qualité d’air
Un air de bonne qualité offre un confort respiratoire. La qualité dépend de la présence des impuretés en
quantités gênantes ou dangereuses pour les occupants:

 les odeurs, auxquelles les personnes entrant dans les locaux sont très sensibles, ƒ
 la vapeur d'eau, qui augmente l'humidité relative, donc le risque de moisissures, ƒ
 le gaz carbonique, qui, en trop grande concentration (respiration + combustion),
 ƒles poussières, aérosols et gaz toxiques provenant des activités et du bâtiment lui-même.
 ƒla chaleur en excès, provenant des activités humaines, qui augmente la température et doit donc être
évacuée.

Une ventilation insuffisante est l’une des causes principales de la mauvaise qualité de l’air
intérieur d’un bâtiment pouvant altérer la santé des occupants
 La pollution atmosphérique provient de sources intérieures et externes, tel que:

=> La pollution à l’intérieur des bâtiments est plus importante que la pollution externe
Risque sur le confort et la santé: l’être humain passe entre 80% et 90% de son temps dans
un espace fermé et y respire de l’air intérieur bien souvent plus pollué que l’air extérieur.

Conséquences d’une mauvaise qualité d’air

 Une sensation d’inconfort à cause des odeurs;
 Un risque de moisissures dû à la concentration en vapeur d’eau;
 Un état léthargique (fatigue intense, une faiblesse, une baisse d'énergie, une profonde
envie de dormir) des occupants en raison d’une trop grande concentration du gaz
carbonique,
 Augmentation de la température intérieure en raison de la chaleur en excès
Effet d’une grande concentration de CO2 ou de CO

La quantité de CO2 rejeté par les occupants s’accumulent si le bâtiment est mal ventilé. La
recommandation sanitaire spécifie une concentration de 1.000 ppm, au-delà de laquelle
l’occupant peut sentir avoir des maux de tête, une fatigue générale et sensation de somnolence

Le monoxyde de carbone ou CO est un gaz inodore et incolore produit lors d’une combustion
incomplète. Si l’appareil de combustion (chauffe-bains, chaudières) ou la chaufferie n’est pas
correctement ventilée (par exemple si le conduit des fumées ou les grilles d’aération sont mal
entretenus), le CO se retrouve dans l’air intérieur du bâtiment. Une fois respiré, il remplace
l’oxygène transporté dans le sang et provoque une carence en oxygène qui peut aller jusqu’à la
mort.
Effet de l’humidité sur la Qualité d’air

=> Croissance microbienne importante et une condensation

sur les surfaces froides
Effet des odeurs sur le confort

Les odeurs peuvent être quantifiées de la manière suivante [Fanger 1988]: on définit l'olf comme la
quantité d'odeurs corporelles émises par un individu moyen, se lavant pratiquement chaque jour et
changeant de linge régulièrement.

Le pol est la concentration en odeurs corporelles résultant d'une émission permanente d'un olf
dans un débit de 1 l/s d'air pur.

Le pourcentage d'insatisfaits (PD) de l'odeur de l'air parmi les personnes entrant dans un local est lié
à la concentration en odeurs corporelles dans ce local par la relation empirique
 Pourcentage d'insatisfaits de la qualité de l'air dans une population entrant dans un local, en fonction de
sa charge polluante et du débit d'air spécifique
- Pour éviter de dépasser 10 % d'insatisfaits parmi les visiteurs, il convient donc d'assurer un débit d'air au
moins 17 l/(s·olf.) ou 60 m³/(h·olf)

Exemple: Un fumeur représente en moyenne une source d'odeurs désagréables d'environ 6 olf, => débit d’air
requis ??
 Solution: nécessité de l’aération ou de la ventilation
Il est nécessaire de disposer des débits d’air nécessaires pour améliorer la qualité de l’air intérieur:

 Aérer ou ventiler pendant et immédiatement après toute activité polluante. ƒ

 Aérer ou ventiler pour maintenir les polluants inévitables au-dessous de la limite acceptable

Le débit de ventilation doit être suffisant pour assurer la qualité de l’air mais réduit au minimum pour
éviter le gaspillage d’énergie,

- Si plusieurs polluants sont émis dans le volume étudié, le débit requis est celui nécessaire pour éliminer
le polluant le plus exigeant et non la somme des débits,
Débit d’air minimum requis
En régime permanent, le débit d'air pur nécessaire pour maintenir la concentration d'un
polluant donné en dessous d'une certaine limite est donné par l'équation

Exemple

Polluants émis par une personne en activité de bureau

Bilan thermique
 Pour assurer un bon confort avec une consommation énergétique rationnelle, il faut établir un
bilan thermique
 Bilan énergétique d’un bâtiment, c’est l’étude de tous les apports thermiques et de toutes les
déperditions thermiques
Déperditions thermiques = Apports thermiques

↓ 𝑑é𝑝𝑒𝑟𝑑𝑖𝑡𝑖𝑜𝑛𝑠 𝑡ℎ𝑒𝑟𝑚𝑖𝑞𝑢𝑒𝑠
 Besoin énergétique réduit => ൞ ↑ 𝑎𝑝𝑝𝑜𝑟𝑡 𝑠𝑜𝑙𝑎𝑖𝑟𝑒
↑ 𝑝𝑒𝑟𝑓𝑜𝑟𝑚𝑎𝑛𝑐𝑒𝑠 𝑑𝑢 𝑠𝑦𝑠𝑡è𝑚𝑒 𝑑𝑒 𝑐𝑙𝑖𝑚 𝑒𝑡 𝑑𝑒 𝑐ℎ𝑎𝑢𝑓𝑓𝑎𝑔𝑒
1- Effet de l’isolation thermique sur la consommation énergétique du bâtiment

Avant l’isolation des murs / Après isolation

 2- Effet de l’orientation sur la consommation énergétique du bâtiment

Le seul changement d'orientation du nord au sud on constate que l'on économise

pour le chauffage 25,5%
 3- Climatisation, chauffage et ventilation : système plus performant
Un bon confort n'implique pas automatiquement une grande consommation d'énergie. Par une
planification intelligente et intégrée, il est parfaitement possible d'assurer une excellente qualité
d'environnement intérieur avec une très faible consommation d'énergie.

Climatisation avec
une pompe à chaleur
(air-air)
Ventilation à récupération

Au lieu
Au lieu
Déperditions thermiques
 Modes de transfert de chaleur
La chaleur passe naturellement de zones chaudes aux zones froides, en
utilisant essentiellement trois modes de transfert :
Comment caractériser le transfert de chaleur à travers une paroi ?
Pour estimer le flux de chaleur à travers une
paroi, il faut déterminer:

 Composition de la paroi: enduit, mur , isolation, ,,,

 Mode de transfert le plus dominant
 Résistance thermique de chaque matériau
 Résistance thermique totale (selon la nature de la
paroi)

Le flux de chaleur φ (phi) est la quantité d’énergie ou de

chaleur passant au travers de 1m² de paroi pendant une
seconde lorsqu’il existe un écart de température entre ses
2 faces. Il s’exprime en W/m²

𝟏
𝜑= 𝑇 − 𝑇𝑒 = 𝑼 𝑇𝑖 − 𝑇𝑒
𝑹𝒕𝒐𝒕 𝑖
Résistance thermique totale d’une paroi 𝑹
La résistance thermique totale d’une paroi homogène caractérise la somme des transferts de chaleur réalisés
par conduction au sein des matériaux et des échanges thermiques superficiels réalisés par convection et
rayonnement. Elle se calcule en additionnant les résistances thermiques des différents constituants de la paroi et
les résistances superficielles correspondantes et s’exprime en (m².K/W)

Rparoi = ∑R + R + R
si se

Coefficient des déperditions thermiques

Le coefficient de transmission thermique U caractérise la quantité de
chaleur pouvant traverser une surface.
U=1/R
Plus sa valeur est faible et plus la construction sera isolée.
 𝑒 Mur
 Si le mode de transfert prédominant est la conduction : 𝑅=
 Si le mode de transfert prédominant est la convection : 𝜆
1 Extérieur ou l’intérieur
𝑅=
ℎ

Conduction thermique d’un matériau de construction 𝝀

 La conductivité thermique est la quantité d’énergie traversant
1m² de matériau d’un mètre d’épaisseur et, pour une différence
de 1 degré de température, exprimée en W/m-K
 Elle représente l’aptitude du matériau à se laisser traverser
par la chaleur. C’est une caractéristique constante intrinsèque
aux matériaux homogènes,
Matériaux conducteurs ou isolants
 Plus la conductivité est faible plus un matériau est isolant.
1) Résistance thermique d’un matériau 𝑹 ( m².K/W)
La résistance thermique d’un matériau caractérise sa capacité à ralentir le transfert de chaleur réalisé
par conduction. Elle s’exprime . Elle est calculée par la formule suivante:
Plus R est élevé plus le matériau est isolant
𝑒
𝑅=
𝜆
Epaisseur du matériau pour une
résistance thermique équivalente
2) La résistance superficielle d’une paroi Ri, Re
La résistance superficielle d’une paroi caractérise la part des échanges thermiques qui se réalise à
la surface des parois par convection et rayonnement. Elle dépend du sens du flux de chaleur et de
l’orientation de la paroi ; Rsi pour les échanges sur la surface de paroi interne et Rse pour les échanges
sur la surface de paroi externe. Elle s’exprime en m2.K/W.

Dans la pratique, pour des parois planes, les valeurs de résistances thermiques superficielles sont données
dans les règles Th1 de la réglementation thermique en vigueur.
Isolants thermiques
 Pourquoi isoler ?
 Réduire la consommation d’énergie de chauffage / de climatisation
(en diminuant les déperditions thermiques)
 Améliorer le confort

Avec quoi isoler ?

 Matériaux à faible
conductivité
thermique

Rq: L’air est un très bon isolant mais à condition d’être immobilisé : air
sec a une conductivité thermique de 0,024 W/m.K : mur à double
cloison
Qualité des isolants thermiques
• Conductivité thermique
• Résistance mécanique (traction et compression)
• Etanchéité à l'air
• Résistance à la diffusion de vapeur d'eau
• Faible absorption d'eau
• Résistance au feu
• Comportement à la chaleur
• Qualités acoustiques
• Prix
• Facilité de mise on œuvre
 Types d’isolants

•Isolant minéral : laine de verre, laine de roche, verre cellulaire,

•Isolant synthétique : polystyrène expansé, polystyrène

extrudé, polyuréthane, mousse phénolique.

.
•Isolant naturel : liège, fibres de bois, chanvre,, laine de mouton, plumes de
canard, fibres de coco, , laine de coton, torchis, toiture végétalisée.

•Isolant mince
Conductivité thermique des différents
isolants
• 1) Isolant minéral :Fabriqués à partir de matières naturelles inorganiques

Avantages :
+Facile à manipuler (léger et souple)
+Incombustible
+Prix accessible
+Meilleure isolation acoustique

Inconvénients
- La plupart des isolants minéraux sont
sensibles à l'eau et à l' humidité .=>
pare-vapeur
- La pose doit se faire par un prof
- L’isolant commence à se tasser avec le
temps et devient instable
- Déphasage thermique faible (6h)
- Impact néfaste sur la santé lors de
l’installation ou la démolition
2) Isolants synthétiques
Avantages :
+Simple à mettre en place
+Meilleure isolation thermique
+Prix relativement accessible
+Meilleure solution pour les ponts thermiques ( bon taux de
remplissage en utilisant la mousse)

polyuréthane

Inconvénients:
- Isolation phonique moins bonne
- Inflammable (dérivé des produits pétroliers)
- Câble compliquer à gérer
- Performances énergétiques se dégradent avec
le temps

polystyrène extrudé
3) Isolants minces : Isolant thermo- réflectif, produit mince réfléchissant
(PMR),isolant mince multicouches

Avantages :
+Mieux adapté s’il y a un manque de surface
+Mieux adapté à des endroits très humides

Inconvénients:
-Contraintes de mise en place
-un peu plus cher
4) Isolants bio-sourcés

Il s’agit d’isolants constitués de matière d’origine végétale (paille ,chanvre, bois)…ou du textile recyclé

Avantage:
+meilleur déphasage thermique de 12-15h
+meilleure régulation de l’humidité
+durabilité importante
+facilement recyclable

Inconvénients
-Plus cher
-Technicité spécifique pour la Vêtements recyclés
mise en place
- Ressources limitées

Laine de bois insufflé sous pression

Qualité des matériaux isolants sur le marché
 Quelques exemples d’isolants courants
Conductivité Forme longévité Prix Divers
thermique
Laine de verre ~0,035 PanneauxRo - 3 à 8€/m² Polluant
uleaux
Vrac
Laine de roche ~0,036 Panneaux ++ 5 à 10€/m² Polluant
Plus résistant à l’eau

Liège expansé ~0,040 Plaque ++++ 10 à 30€/m² Insensible à l’eau

Laine de mouton ~0,038 Vrac, + 15 à 20€/m² Faible inertie,

Rouleaux absorbe l’eau
Polystyrène ~0,035 Plaque ++ 10€/m² Fragile au feu,
expansé mauvaise
isolation
phonique
Polyuréthane ~0,026 Panneaux +++ 20€/m² Polluant,
Mousse insensible à l’eau
 Conductivité Forme longévité Prix Divers
thermique
Isolant Fort mais pouvoir Rouleaux + 5 à 10€/m² Polluant
mince réflecteur Facile à poser

Peinture 0,55 bombe ++ 15€/m² Épaisseur infime

isolante
Brique 0,15 Brique ++++ 50€/m² Mise en place
Monomur constructive simple

Béton 0,11 Mur complet ++++ 20 à 45€/m² Mise en place

cellulaire simple
 Technique d’isolation
• Il y a trois techniques différentes pour réaliser l’isolation thermique d’un mur.
Chacune d’entre elles dispose d’avantages et d’inconvénients

Isolation extérieure Isolation intérieure Isolation répartie

isolant

ext int ext int ext int

mur

plancher
Systèmes de construction
Isolant innovant: brique monomore à isolation répartie

Prix inaccessible: Entre 20 à 50€/m²

 Technique d’isolation: comparaison
Isolation intérieure
Utilisation • Si le ravalement est
récent
Isolation extérieure
• Si le ravalement est ancien
• Profite de l’inertie du mur
Isolation répartie
• Prévoir dès la conception
du projet
• Compromis entre les
techniques

Efficacité • Bonne • Excellente • Bonne

• Humidité et • Suppression des ponts • Pont thermique limité
condensation à surveiller thermiques

Installation • Possibilité de le faire soi- • Installation par un pro • Très simple, le même
même • Autorisation produit sert à construire et
administrative nécessaire à isoler

Prix • 30 à 60€/m² • 40 à 80€/m² • 80 à 120€/m² mais

comprend le
mur+isolation
 Épaisseur optimale de l’isolant
300
Coût total [Fr/m²] . 250
chauffage
200
matériel
150
100
50 Epaisseur [m]
0
0.03 0.1 0.3 0.5 0.7 0.9 1.1 1.3
Le point critique dans l’isolation est de retrouver cette épaisseur optimale à installer
,apportant les bénéfices thermiques et réduisant les coûts de l’opération.
Epaisseur optimale énergétique VS Epaisseur optimale financière
 ($/m3)

($/J)
DJU degré de jours unifiés= nombre
de degrés-jour pour le climat considéré,
à savoir la somme, sur tous les jours
où elle est positive, des différences
entre les températures intérieure et
extérieure moyennes, durant une
année:
𝐷𝐽𝑈 = σ 𝐷𝐽 (x=18)
 Epaisseur optimale

Brique module
Brique thermique
Bois de construction
Energétique
Polyuréthane
Financière
Polystyrène
Laine de verre
Laine de pierre
Epaisseur optimale [m]
0.0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6
 Coefficient de transmission thermique
et résistance totale
d1 d2 d3
Résistance thermique
RT = Rsi + R1 + R2+..+ RN+ Rse 1 2  3

dj
avec Rj 
j
Valeurs conventionelles
Rsi = 0,13 W/m²K
Rse = 0,04 W/m²K
