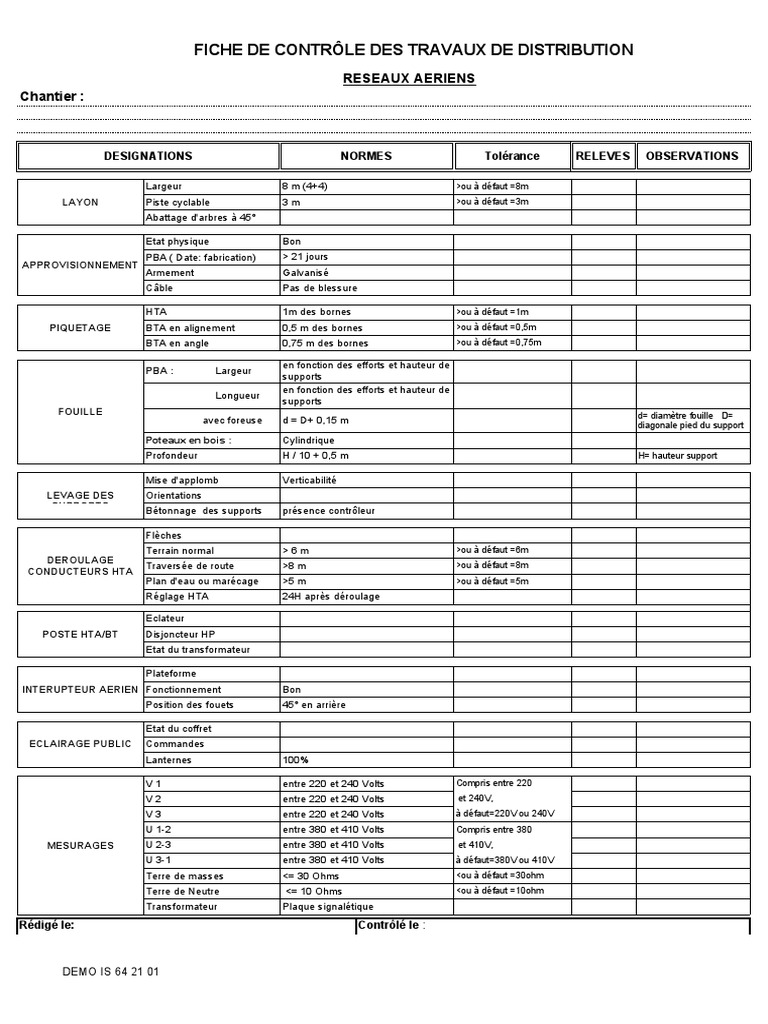

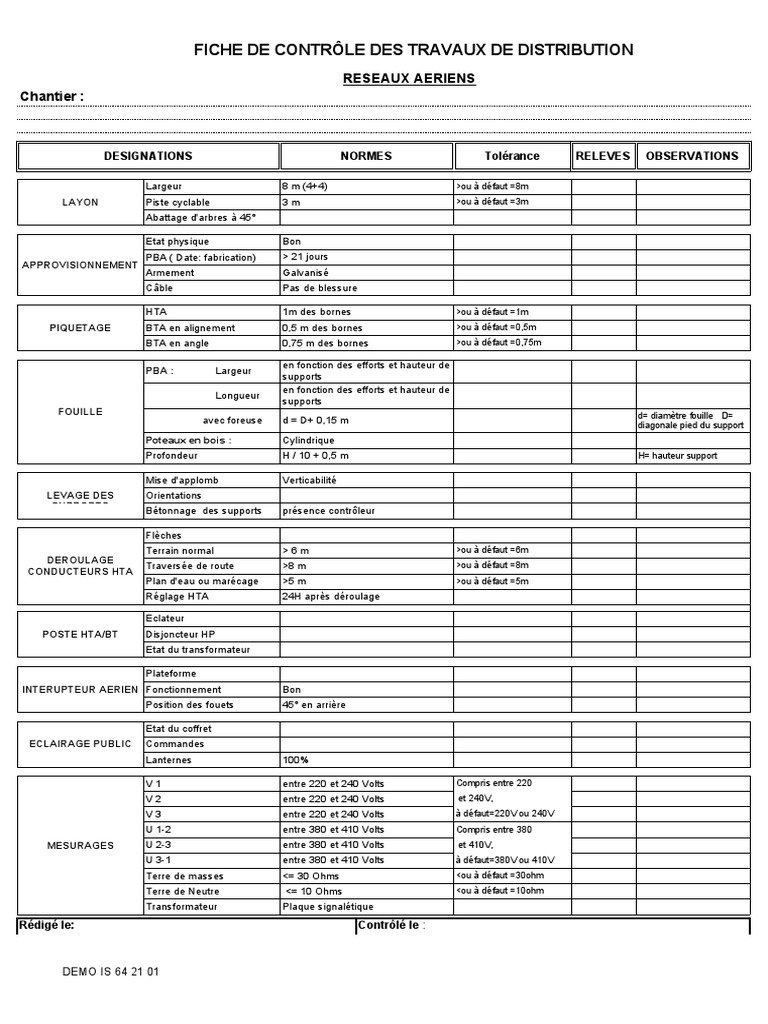

FICHE DE CONTRÔLE DES TRAVAUX DE DISTRIBUTION

RESEAUX AERIENS
Chantier :

DESIGNATIONS NORMES Tolérance RELEVES OBSERVATIONS

Largeur 8 m (4+4) >ou à défaut =8m

LAYON Piste cyclable 3m >ou à défaut =3m
Abattage d'arbres à 45°

Etat physique Bon

PBA ( Date: fabrication) > 21 jours
APPROVISIONNEMENT
Armement Galvanisé
Câble Pas de blessure

HTA 1m des bornes >ou à défaut =1m

PIQUETAGE BTA en alignement 0,5 m des bornes >ou à défaut =0,5m
BTA en angle 0,75 m des bornes >ou à défaut =0,75m

en fonction des efforts et hauteur de

PBA : Largeur
supports
en fonction des efforts et hauteur de
Longueur
supports
FOUILLE d= diamètre fouille D=
avec foreuse d = D+ 0,15 m diagonale pied du support
Poteaux en bois : Cylindrique
Profondeur H / 10 + 0,5 m H= hauteur support

Mise d'applomb Verticabilité

LEVAGE DES Orientations
SUPPORTS Bétonnage des supports présence contrôleur

Flèches
Terrain normal >6m >ou à défaut =6m
DEROULAGE
Traversée de route >8 m >ou à défaut =8m
CONDUCTEURS HTA
Plan d'eau ou marécage >5 m >ou à défaut =5m
Réglage HTA 24H après déroulage

Eclateur
POSTE HTA/BT Disjoncteur HP
Etat du transformateur

Plateforme
INTERUPTEUR AERIEN Fonctionnement Bon
Position des fouets 45° en arrière

Etat du coffret
ECLAIRAGE PUBLIC Commandes
Lanternes 100%

V1 entre 220 et 240 Volts Compris entre 220

V2 entre 220 et 240 Volts et 240V,
V3 entre 220 et 240 Volts à défaut=220V ou 240V
U 1-2 entre 380 et 410 Volts Compris entre 380
MESURAGES U 2-3 entre 380 et 410 Volts et 410V,
U 3-1 entre 380 et 410 Volts à défaut=380V ou 410V
Terre de masses <= 30 Ohms <ou à défaut =30ohm
Terre de Neutre <= 10 Ohms <ou à défaut =10ohm
Transformateur Plaque signalétique
Rédigé le: Contrôlé le :

DEMO IS 64 21 01
Nom: Nom:
Signature: Signature:

DEMO IS 64 21 01
 CONTROLE DES TRAVAUX DE DISTRIBUTION
RESEAUX SOUTERRAINS

Chantier :

DESIGNATIONS NORMES RELEVES OBSERVATIONS

matériels
Approvisionnement
matériaux

Profondeur:
en bordure de voie 0,8 m
en traversée de voie 1m
Tranchée Largeur:
1 faisceau 0,5 m
2 faisceaux 0,8 m
3 faisceaux 1m

Traversée de route: 0,5m de

Fourreau en buse ou en
Pose débordement de part et
PVC d'autre de la tranchée

Epandage de sable fin En présence du contrôleur

Remblais
Terre et damage En présence du contrôleur

Déroulage câble En présence du contrôleur

Confection boîtes
Confection boîte jonction En présence du contrôleur
jonction et Extrémités

Couleur rouge
Largeur:
1 faisceau 0,40 m
Grillage avertisseur
2 faisceaux 0,80 m
3 faisceaux 1m
Pose 0,40m au dessus du câble

Un rapport d'essais est rédigé par le Laboratoire DTD et

Essais diélectriques
signé par toutes les parties en présence.
Travaux de remise en état
Divers Raccordement et mise sous
tension

Tolérance: Par rapport aux normes, la tolérance est de: - 0% (les valeurs mésurées doivent être strictement supérieures
ou égales aux normes affichées)

Rédigé le: Contrôlé le :

Nom: Nom:
Signature: Signature:

DCEGDP IS 64 22 01
 CONTROLE DES TRAVAUX DE GENIE CIVIL
POSTE HTA/BT EN CABINE

Chantier :

DESIGNATIONS NORMES RELEVES OBSERVATIONS

sable de lagune
graviers 5/15
Approvisionnement
solidité des agglomérés
caractéristiques du fer à béton
Contrôler :
emplacement du poste
Implantation position chaises d'angle
piquets tirés au cordeau
équerrage des angles

largeur de la fouille 0,50 m

profondeur de la fouille 0,70 m
Fouille de fondation
profondeur semelle isolée 0,75 m
vérifier câble en fond de fouille

qualité planche de coffrage

épaisseur planche de coffrage 5 à 7 cm
qualité bois d'étais
Coffrage et
immobilité du coffrage
Ferraillage
quadrillage et ligature des fers
position des taquets
contrôle de la pente

béton de propreté
béton de semelles filantes
Gros œuvres béton de poteaux
cloison des cellules
distance cloison cellule/plafond

étanchéité et pente dalle haute

ventilations
caniveaux
Contrôle final passage des buses
résistance béton du sol
qualité et état de la peinture
état et fixation portes et serrures

Tolérance: Par rapport aux normes, la tolérance est de: - 0% (les valeurs mesurées doivent être stritement supérieures
ou égales aux normes affichées)

Rédigé le: Contrôlé le :

Nom: Nom:
Signature: Signature:

DCEGDP IS 64 23 01
 CONTROLE DES TRAVAUX D'EQUIPEMENT POSTE H59

Chantier:………………………………………………………………………………………………………………...…………..…
……………………………….…………………………………………………………………………………………………………………………….
……………………………….…………………………………………………………………………………………………………………………….

DESIGNATIONS RELEVES OBSERVATIONS

* Cellules (PM, IM)

* Transfortmateur
Approvisionnement

* TUR
* Autres appareils de coupures
* Tableau EP
* Câbles de liaison
* Cellules photoélectrique
* Accessoires ( fusibles, extrémités, bornes embrochables, etc..)
* Cellulles
Emplacement et
Fixation des

* Transformateur
appareils

* TUR
* Tableau EP
* Autres appareils de coupures (sectionneur,
* Résistance chauffante
raccordement
Points de

* Câbles de liaisson
* Départs BTA et EP
* Terres
* Cellules
Essais à
vide

* TUR

* Autres appareils de coupures

* Plaque signalétique transformateur

* Couterture des fosses en attentes ( dallete striée)

* Affiches réglementaires
Divers

* Affiches réglementaires

* Eclairage du poste

* Affiches réglementaires

Rédigé le : Contrôlé le :
Nom : Nom :
Signature : Signature :

DCEGDP IS 64 25 01
 FICHE DE CONTROLE DES TRAVAUX DE MONTAGE HTA
CONTROLE DE LA HIERARCHIE

Chantier :

DESIGNATIONS RELEVES OBSERVATIONS

* Vérifier la garde au sol aux endroits douteux et aux

traversées de routes .
* Vérifier que le câble n'est pas endommagé par endroit
(formation de coques) .
* Relever les points de manchons
Les points de contrôle

* Vérifier que les supports implantés sont d'aplomb et

vérifier leur état
* Vérifier que les supports sont alignés comme prévu et
qu'ils sont implantés aux endroits prévus.
* Vérifier que les chaînes d'isolateurs sont d'aplomb et
qu'elles ne présentent aucune fissure.
* Vérifier que les armements tiennent bon.
* Vérifier que les supports d'angle ne flambent pas à
cause d'une trop grande traction des câbles .
* Vérifier que tous les réglages sont bien fait.

Rédigé le: Contrôlé le :

Nom: Nom:
Signature: Signature:

DCEGDP IS 64 24 01
