OFPPT

Office de la Formation Professionnelle

et de la Promotion du Travail
Direction Recherche et Ingénierie de Formation

Examen de passage à la 2ème année,

Formation initiale .Session Juin 2006
Variante 2
Filière : Mécanicien général polyvalent Epreuve : théorique
Niveau : Qualification
Durée : 4 heures Barème : / 40
I. DESSIN

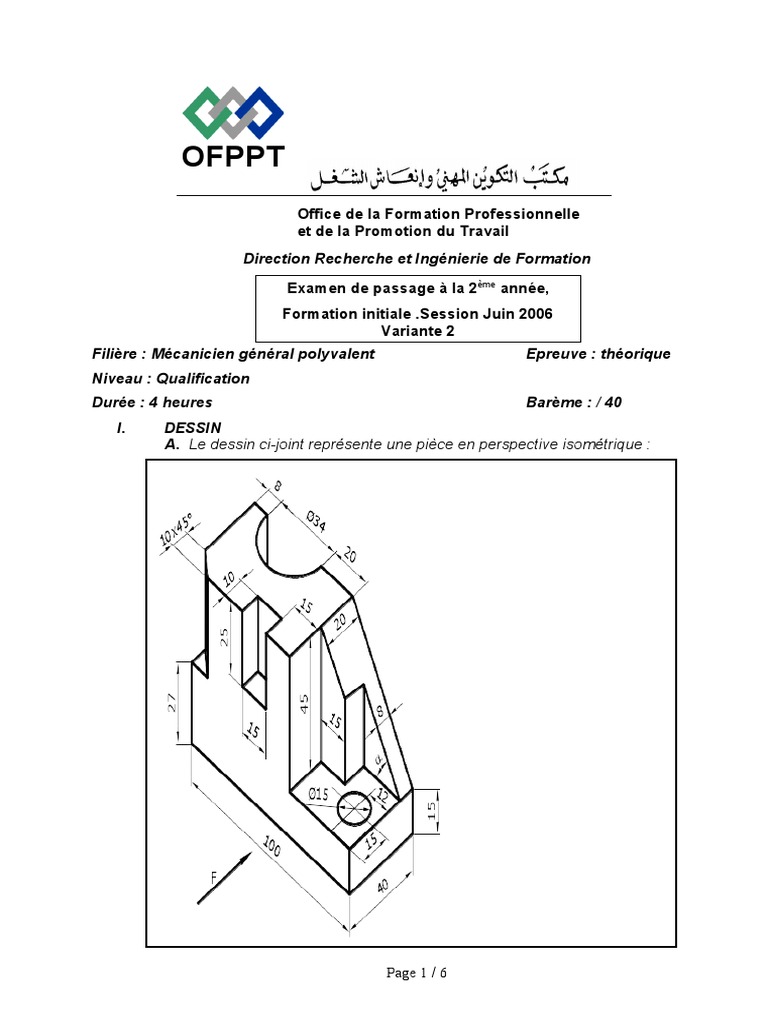

A. Le dessin ci-joint représente une pièce en perspective isométrique :

Page 1 / 6
Dessiner sur format A4, à l’échelle1/1 aux crayons et aux instruments de dessin :

a) Vue de face suivant la flèche F. 3pt

b) Vue de dessus 3pt
c) Vue de droite. 3pt
d) Cotation. 2pt
Représenter toutes les arêtes cachées.

Calculer :
a) L’angle α. α = ………………………………………… 1pt
b) L’hauteur de la pièce. h = ………………………………………… 1pt

B. Dans le dessin ci-dessous, compléter et hachurer la coupe X-X (avec crayon

directement sur la fiche d’examen). 2pt
Ne pas représenter les arêtes cachées.

Page 2 / 6
 II. TECHNOLOGIE :

Dans les tableaux suivants, les valeurs des écarts inférieurs et supérieurs en microns sont
données en fonction de la côte nominale (en mm).

II.1. On donne l’ajustement 50 H7/p6, pour cela :

a) A l’aide des tableaux des écarts fondamentaux, compléter le tableau ci-dessous :

ARBRE ALESAGE
Cote nominale (mm)
Ecart supérieur (mm)
Ecart Inférieur (mm)
IT (mm)
Cote Maxi. (mm) arbre Maxi = Alésage Maxi =
Cote mini (mm) arbre mini = Alésage mini =
2pt

b) Calculer :
(Serrage ou jeu) …..……....Maxi = …..…..…..…..…..…..…..…………= ………… 1pt

(Serrage ou jeu) …..…….... mini = …..…..…..…..…..…..…..………. = ………… 1pt

c) Donner la nature de l’ajustement (avec jeu, avec serrage ou incertain) :

…………………………………………………………………………… 0.5pt

Page 3 / 6
 d) Reporter les cotes fonctionnelles issues de cet ajustement sur les formes
correspondantes :

1.5pt

II.2.
a) Expliquer les tolérances ci-dessous :

- : 1pt

- : 1pt

b) Cette rainure (profondeur=3mm) est usinée pour une clavette parallèle à bouts ronds
de longueur totale=50mm.Etablir un mode opératoire pour réaliser cette rainure.
(Opération, phase, machine-outil, outils, vérificateurs) (sur format A4) 3pt

c) Calculer la fréquence de rotation pour l’outil de coupe utilisé pour usiner

la rainure. On donne Vc=20m/min. Quel est le type de cet outil (matériau).

- n= 1pt

- type d’outil = 1pt

Page 4 / 6
II.3. Expliquer les symboles indiqués dans le dessin suivant :

-  :

1pt

II.4.
Dans ce tableau, on donne quelques valeurs de la tangente (table trigonométrique) :
DEGRES 0’ 10’ 20’ 30’ 40’ 50’
5 0.08749 0.09042 0.09335 0.09629 0.09912 0.10216
6 0.10510 0.10805 0.11099 0.11394 0.11688 0.11983
7 0.12278 0.12574 0.12869 0.13165 0.13461 0.13758
8 0.14054 0.14351 0.14648 0.14945 0.15243 0.15540
9 0.15838 0.16137 0.16435 0.16734 0.17033 0.17333
10 0.17633 0.17933 0.18233 0.18534 0.18835 0.19136
11 0.19438 0.19740 0.20042 0.20345 0.20648 0.20952
12 0.21256 0.21560 0.21864 0.22169 0.22475 0.22781

Calculer l’angle d’inclinaison du chariot porte-outil d’un tour parallèle pour réaliser une
pièce de conicité =  1/5.
α= 2pt

II.5. Calculer la cote sur piges (CP) pour contrôler la queue d’aronde:
On donne : R = 6mm, L= 40mm, = 60°.

CP = 3pt

Page 5 / 6
II.6.
a) Donner la valeur lue sur le micromètre suivant : Cote = 2pt

b) Quelle est la précision d’un micromètre ? p= ………………… 1pt

II.7. Expliquer la désignation des matériaux suivants :

a) 33CrNiMo12 1pt
Type de matériau :

33=
Cr=
Ni=
Mo=
12=

b) X5CrNiTi18-10 1pt
Type de matériau :

X=
5=
Cr=
Ni=
Ti=
18=
10=

c) GS 335 1pt
Type de matériau :

G=
S=
335=

Page 6 / 6
