SCHEMA SYNOPTIQUE D’UN RESEAU LAN

1. Le réseau local
a. Définition et objectifs

Un réseau local ou LAN (Local Area Network) est un type de réseau adapté à la taille d'un site
d'entreprise et dont les deux points les plus éloignés ne dépassent pas quelques kilomètres de distance.
On distingue 2 types de réseaux locaux :

• Le réseau avec serveur dédié : le serveur a pour tâche de satisfaire les demandes de données
ou de services en provenance de n’importe quel utilisateur du réseau. L’ordinateur serveur exécute
0.33un ou plusieurs programmes serveurs spécialisés. A titre d’exemple, un programme serveur
de fichiers gère, de manière centralisée, le stockage et le partage des fichiers pour tous les utilisateurs du
réseau. Généralement, pour accéder à un tel réseau, un utilisateur doit posséder un login et un mot
de passe.

• Le réseau poste à poste : les ordinateurs communiquent entre eux sans l’aide d’un serveur dédié.
Chacun d’eux se comporte comme un serveur vis-à-vis des autres.

Un « bon » réseau est celui qui assure la disponibilité, la confidentialité et la sécurité des données.

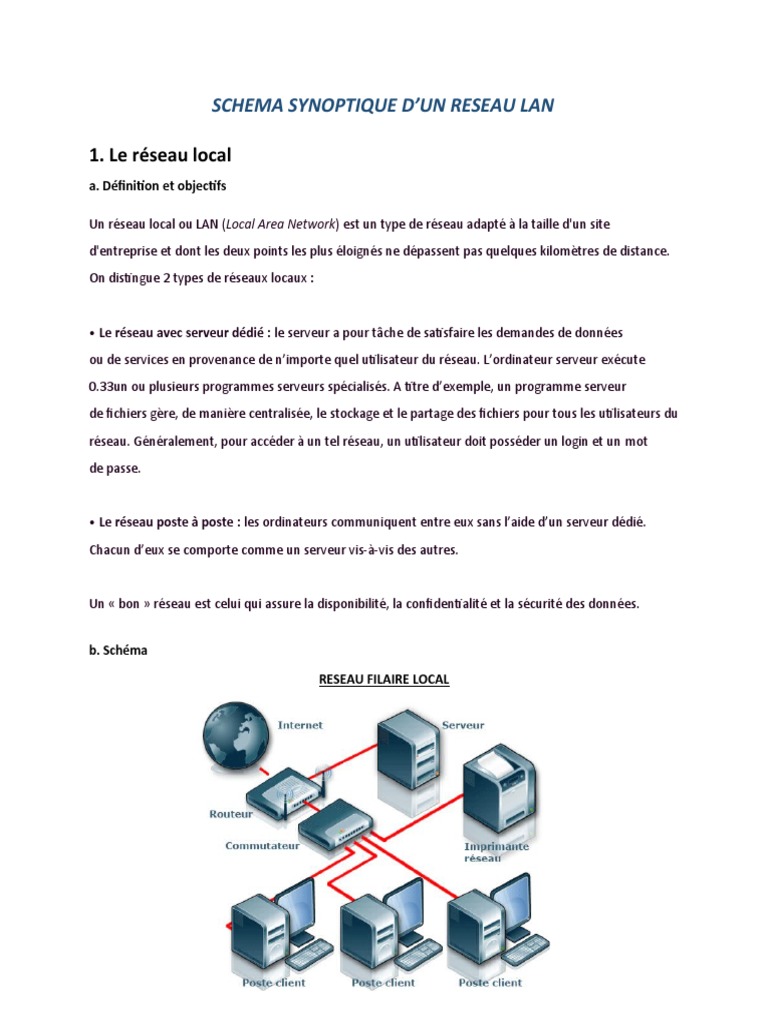

b. Schéma

RESEAU FILAIRE LOCAL

c. Les composantes matériel d’un réseau et leurs rôles

Tout poste (ordinateur) doit posséder une carte réseau.

Cette carte est connectée à la carte-mère.

Les supports de transmission : les câbles, la fibre optique ou les ondes

radio (pour le wifi) permettent de relier les ordinateurs entre eux.


Un routeur est un matériel permettant la liaison entre plusieurs
réseaux. C'est le lien par exemple entre un réseau local et Internet (un
réseau aussi mais mondial !). Un pare-feu (ou firewall) est
généralement installé entre Internet et le réseau local pour sécuriser
celui-ci. En effet, le pare-feu est un élément (matériel ou logiciel) filtrant
les données provenant de l'extérieur. Il permet ainsi d'éviter
les intrusions malveillantes.


Le concentrateur (ou hub) est un matériel reliant les postes entre eux,
c'est à cet endroit que se rejoignent les câbles du réseau. Le
concentrateur récupère les données et les diffuse vers l'ensemble des
postes du réseau.

Un commutateur (ou switch) a le même rôle qu'un concentrateur mais

le signal est envoyé au seul poste concerné, ce qui permet de réduire
la consommation de bande passante.
 Un serveur est un ordinateur offrant des services aux machines clientes.
Exemple : partage de fichiers.

2. L'organisation logicielle d'un réseau

a. Architecture client-serveur
L'architecture client/serveur est un mode de communication entre un poste principal, le serveur,
et des machines clientes.

Pour gérer le réseau, le serveur doit être équipé d'un système d'exploitation réseau. Les principales
fonctionnalités d'un système d'exploitation réseau sont la gestion des fichiers, la gestion d'un annuaire
et la gestion du réseau proprement dit (coordination, partage des ressources…).
Pour communiquer entre eux, les stations ont besoin de protocoles de communication. Les protocoles
les plus répandus sont les protocoles TCP/IP. Pour individualiser chaque station du réseau, celles-ci
doivent posséder une adresse IP. Une adresse IP est constituée de quatre nombres séparés
par des points, chacun de ces nombres devant être compris entre 0 et 255. (exemple: 196.245.10.1)

b. La notion d'annuaire

Un annuaire est une base de données spécialisée. Un annuaire diffère d'un système de gestion de bases
de données par sa performance en lecture. En contrepartie, sa performance est moindre en écriture.
Comme l'annuaire téléphonique, l'annuaire informatique simplifie le processus de recherche des
ressources. Ceci est utile pour les grands réseaux.

Dans un annuaire téléphonique, la recherche s'effectue par nom (pages blanches) ou par catégorie
(pages jaunes). Dans un annuaire informatique, la recherche d'effectue par ressource. Les ressources
d'un annuaire sont les serveurs, les fichiers, les imprimantes, les comptes utilisateurs, les ordinateurs
clients et les services. De plus, un annuaire permet de gérer les droits d'accès aux ressources.

Un annuaire est présent dans le système d'exploitation serveur (exemple : annuaire active directory dans
windows server 2003) et dans les systèmes de gestion de bases de données relationnelles (SGBDR Access
par exemple).

Enfin, il existe un protocole standardisé pour les annuaires : le protocole LDAP (Lightweight Directory
Access Protocol) qui permet d'accéder à l'information contenue dans l'annuaire.

c. Les utilisateurs et les autorisations

Grâce à l'annuaire, l'administrateur réseau peut définir qui peut accéder ou pas, aux fichiers et
aux dossiers mais en plus il peut également indiquer les opérations que l'utilisateur peut faire.

Les principales autorisations (exemple de système de fichiers NTFS) sont :

• Lecture : l'utilisateur peut lire le contenu du fichier.
• Ecriture : l'utilisateur peut écrire dans le fichier.
• Lecture et exécution : l'utilisateur peut afficher un fichier exécutable.
• Modification : l'utilisateur peut modifier et supprimer le fichier.
• Contrôle total : l'utilisateur peut effectuer toutes opérations (lecture, écriture…) et également
attribuer des autorisations aux autres utilisateurs.

L'essentiel

Le réseau local est le type de réseau adapté aux organisations de taille moyenne.
Les principaux composants matériels d'un réseau sont : la carte réseau, les supports de transmission,
le routeur, le concentrateur ou commutateur, le serveur.

Pour pouvoir communiquer entre eux, chaque station (ordinateur, routeur, imprimante réseau )
est identifiée par une adresse : l'adresse IP.

Un annuaire est une base de données spécialisée permettant la gestion de l'ensemble des ressources
et des droits associés.

Les autorisations d'un annuaire (pour un fichier) sont : la création, l'interrogation, la modification

et la suppression.
