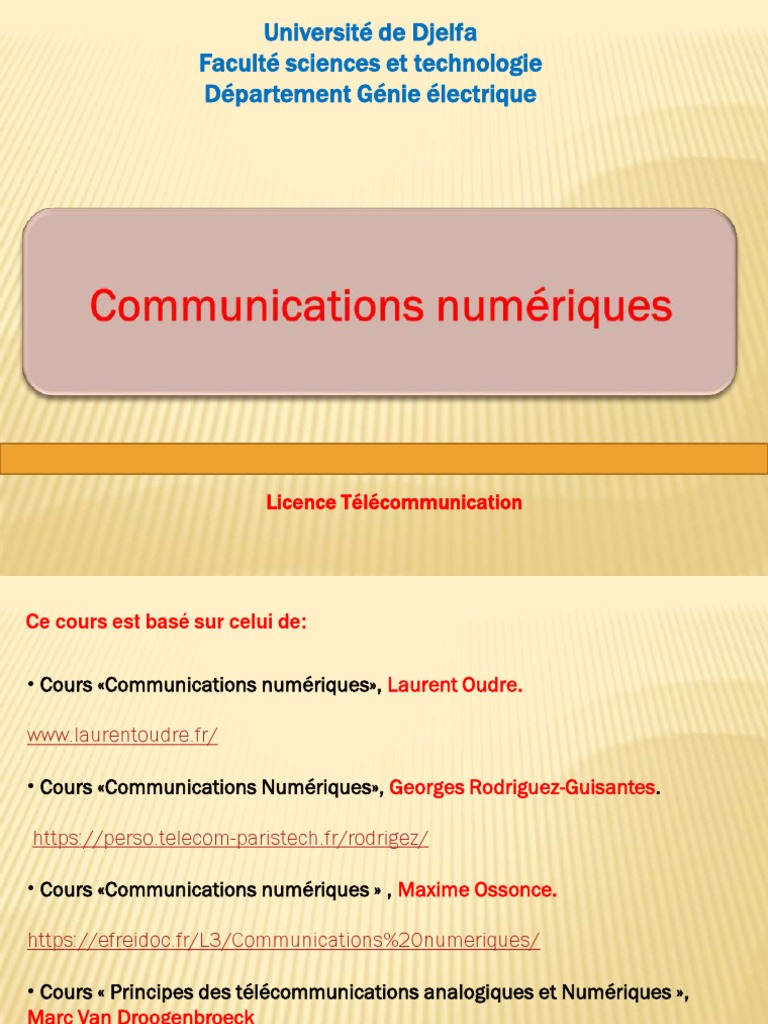

Université de Djelfa

Faculté sciences et technologie

Département Génie électrique

Licence Télécommunication
Ce cours est basé sur celui de:

• Cours «Communications numériques», Laurent Oudre.

www.laurentoudre.fr/

• Cours «Communications Numériques», Georges Rodriguez-Guisantes.

https://perso.telecom-paristech.fr/rodrigez/

• Cours «Communications numériques » , Maxime Ossonce.

https://efreidoc.fr/L3/Communications%20numeriques/

• Cours « Principes des télécommunications analogiques et Numériques »,

Marc Van Droogenbroeck

http://orbi.ulg.ac.be/handle/2268/1812
 PROGRAMME

Chapitre 1. Transmission numérique en bande de base.

Chapitre 2. Modulations numériques à bande étroite.
Chapitre 3. Transmission sans interférence entre symboles.
Chapitre 4. Canaux AWGN.
Chapitre 5. Récepteur optimal.
Chapitre 6. Performances pour une transmission en bande de
base.
Modulations numériques à bande étroite II
Modulations APSK

Modification de l’amplitude (ASK) : Modification de la phase (PSK) :

modifie l’amplitude toutes les T modifie la phase toutes les T

secondes secondes
Symboles équivalents en modulation Symboles équivalents en modulation ASK
ASK : réels : sur le cercle unité

Si l’on veut modifier simultanément Amplitude and Phase Shift Keying

l’amplitude et la phase toutes les T (APSK)
secondes ?
Modulations APSK

Principe

A chaque période symbole T, on change l’amplitude et la phase de la

porteuse

A chaque période symbole T on agit sur deux paramètres au lieu d’un, ce qui
Revient à une mise au carré du nombre de symboles possibles
Modulations APSK
Constellation

Modification conjointe de l’amplitude et de la phase : peut être vue

mathématiquement comme la transmission de symboles complexes en
ASK tels que
Modulations APSK

Par définition des symboles équivalents en

amplitudes et phases
modulation ASK

Comme , on peut montrer que :

• transmet le module du symbole

• transmet l’argument du symbole
Modulations APSK

composantes en phase et en quadrature de phase

Par définition des symboles équivalents en modulation ASK,

Et on a par définition de I (t) et Q(t)

On peut montrer alors que :

I (t) transmet la partie réelle du symbole

Q(t) transmet la partie imaginaire du symbole
Modulations APSK

Modulations QAM
Cas particulier courant :

- Si chaque dictionnaire contient symboles réels, cela fait M symboles

complexes !

-Comme si on transmettait simultanément un signal symétrique réel

et un signal symétrique imaginaire pur

-Deux signaux symétriques I (t) et Q(t) en quadrature de phase :

d’ou le nom Quadrature Amplitude Modulation
Modulations APSK

Modulation 4-QAM

Codage Gray permet de

contourner les aléas
(états transitoires
indésirables) en forçant la
commutation d'un seul bit
à la fois, évitant ainsi les
états transitoires.
Modulations APSK

4-QAM - Filtre NRZ

Modulations APSK

4-QAM - Filtre NRZ

I(t)/Q(t)
Modulations APSK

Modulation 16-QAM
Modulations APSK

16-QAM - Filtre NRZ

Modulations APSK

16-QAM - Filtre NRZ

I (t)/Q(t)
Modulations APSK
Modulateur
Modulations APSK
Démodulateur

Après un filtrage passe-bas, on retrouve I (t) et Q(t), puis en échantillonnant

et , et enfin .
Modulations APSK

Probabilité d’erreur binaire

Si on utilise un codage de Grey et si le récepteur est optimal, on peut montrer que

Comme si on avait deux modulations indépendantes…..

Si on utilise un filtre NRZ, alors B MOD = 2/T

Remarque
on n’est plus en bande de base , et on a donc .

Plus M augmente, plus augmente.

quand M augmente, le TEB augmente.
Modulations APSK
Comparaison ASK / QAM

On peut transmettre avec une M-

QAM pour le même taux d’erreur
binaire qu’une symétrique

En revanche, les modulateurs et

démodulateurs sont plus
complexes à réaliser avec une M-
QAM
Modulations APSK

Bilan
Modulation par déplacement de fréquence : FSK

On a déjà modifié l’amplitude et la phase de la porteuse, cette fois ci on va

modifier la fréquence fondamentale de la porteuse : Frequency Shift Keying

Ce qui revient

Dans le cas d’un filtre de mise en forme he (t) NRZ, cela devient

On change la fréquence fondamentale de la porteuse tous les T,

en fonction des symboles :
la fréquence fondamentale pour est
Modulation par déplacement de fréquence : FSK

Choix des symboles

Dans le cas d’une modulation FSK à M symboles, les doivent être homogènes à
une fréquence et on choisit un dictionnaire antipolaire :

est donc la fréquence centrale

est l’excursion de fréquence

Modulation par déplacement de fréquence : FSK

Exemple : Modulation FSK

On suppose que M = 2 (cas 2-FSK, souvent appelé simplement FSK)

On a donc 2 fréquences fondamentales possibles :

On a donc

Remarque
- Plus on réduit , moins on utilise de bande passante
- Indice de modulation
- Plus μ est petit, moins on utilise de bande passante
Modulation par déplacement de fréquence : FSK

FSK non cohérente

Modulation par déplacement de fréquence : FSK

FSK cohérente et non cohérente

Problème : il y a un saut tous les T quand la fréquence change : FSK non cohérente
Ces sauts créent des fréquences parasites sur le spectre du signal modulé.

On peut transformer x(t) pour que la phase soit continue dans le temps :
FSK cohérente (ou CPFSK)
 Plus difficile à réaliser en pratique
 Permet de réduire l’occupation spectrale
Modulation par déplacement de fréquence : FSK

FSK cohérente

Pour une FSK non cohérente, on a

avec

◮ Pour une FSK cohérente, on va poser

◮ La condition de continuité donne

Modulation par déplacement de fréquence : FSK

2-FSK cohérente
Modulation par déplacement de fréquence : FSK

Modulation MSK

Rappel :
Plus μ est petit, moins on utilise de bande passante
Avec une CPFSK, on diminue la largeur de la bande passante
Minimum Shift Keying (MSK) : plus petite valeur de μ permettant une
probabilité d’erreur optimale (μ = 0.5).
MSK : CPFSK (cohérente) avec un filtre NRZ et f = 1 2T
Modulation par déplacement de fréquence : FSK

MSK
 Merci
Questions……?
