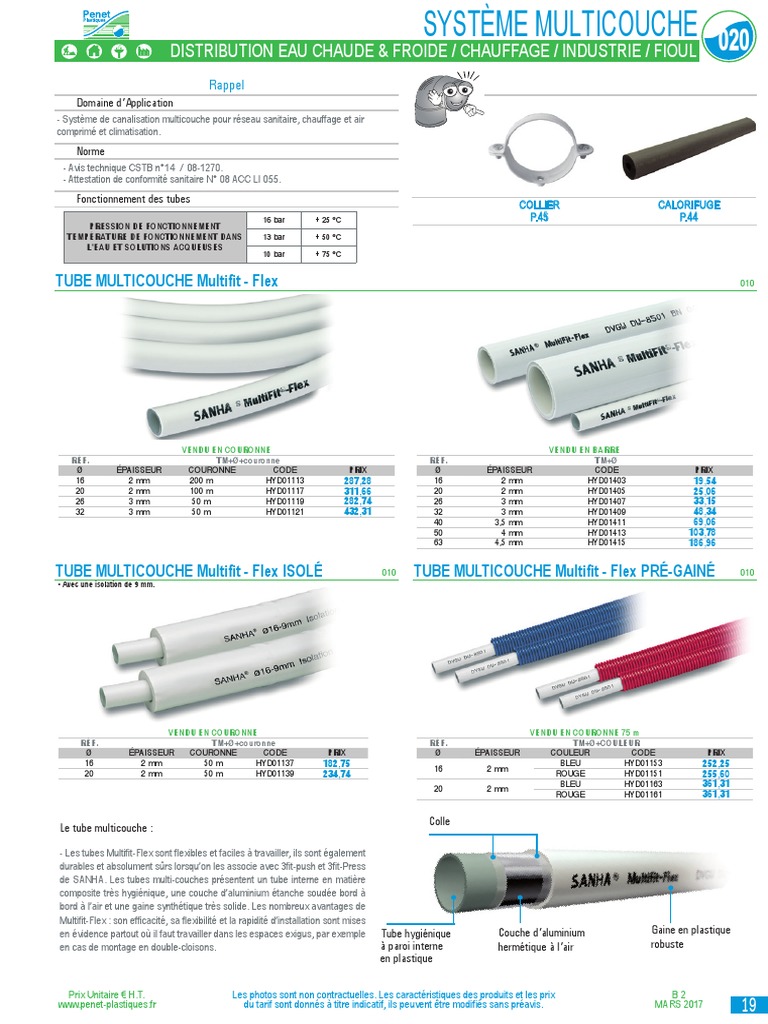

SYSTÈME MULTICOUCHE 020

DISTRIBUTION EAU CHAUDE & FROIDE / CHAUFFAGE / INDUSTRIE / FIOUL

Rappel
Domaine d’Application
- Système de canalisation multicouche pour réseau sanitaire, chauffage et air
comprimé et climatisation.
Norme
- Avis technique CSTB n°14 / 08-1270.
- Attestation de conformité sanitaire N° 08 ACC LI 055.
Fonctionnement des tubes COLLIER CALORIFUGE
16 bar + 25 °C P.45 P.44
PRESSION DE FONCTIONNEMENT
TEMPÉRATURE DE FONCTIONNEMENT DANS 13 bar + 50 °C
L’EAU ET SOLUTIONS ACQUEUSES
10 bar + 75 °C

TUBE MULTICOUCHE Multifit - Flex 010

VENDU EN COURONNE VENDU EN BARRE

RÉF. TM+Ø+couronne RÉF. TM+Ø
Ø ÉPAISSEUR COURONNE CODE PRIX Ø ÉPAISSEUR CODE PRIX
16 2 mm 200 m HYD01113 287,28 16 2 mm HYD01403 19,54
20 2 mm 100 m HYD01117 311,66 20 2 mm HYD01405 25,06
26 3 mm 50 m HYD01119 282,74 26 3 mm HYD01407 33,15
32 3 mm 50 m HYD01121 432,31 32 3 mm HYD01409 48,34
40 3,5 mm HYD01411 69,06
50 4 mm HYD01413 103,78
63 4,5 mm HYD01415 186,96

TUBE MULTICOUCHE Multifit - Flex ISOLÉ 010 TUBE MULTICOUCHE Multifit - Flex PRÉ-GAINÉ 010
• Avec une isolation de 9 mm.

VENDU EN COURONNE VENDU EN COURONNE 75 m

RÉF. TM+Ø+couronne RÉF. TM+Ø+COULEUR
Ø ÉPAISSEUR COURONNE CODE PRIX Ø ÉPAISSEUR COULEUR CODE PRIX
16 2 mm 50 m HYD01137 182,75 16 2 mm
BLEU HYD01153 252,25
20 2 mm 50 m HYD01139 234,74 ROUGE HYD01151 255,60
20 2 mm
BLEU HYD01163 361,31
ROUGE HYD01161 361,31

Colle
Le tube multicouche :

- Les tubes Multifit-Flex sont flexibles et faciles à travailler, ils sont également
durables et absolument sûrs lorsqu’on les associe avec 3fit-push et 3fit-Press
de SANHA. Les tubes multi-couches présentent un tube interne en matière
composite très hygiénique, une couche d’aluminium étanche soudée bord à
bord à l’air et une gaine synthétique très solide. Les nombreux avantages de
Multifit-Flex : son efficacité, sa flexibilité et la rapidité d’installation sont mises
en évidence partout où il faut travailler dans les espaces exigus, par exemple Tube hygiénique Couche d’aluminium Gaine en plastique
en cas de montage en double-cloisons. à paroi interne hermétique à l’air robuste
en plastique

Prix Unitaire € H.T. Les photos sont non contractuelles. Les caractéristiques des produits et les prix B2
www.penet-plastiques.fr du tarif sont donnés à titre indicatif, ils peuvent être modifiés sans préavis. MARS 2017 19
020 SYSTÈME MULTICOUCHE
DISTRIBUTION EAU CHAUDE & FROIDE / CHAUFFAGE / INDUSTRIE / FIOUL
Caractéristiques raccords à sertir 3fit-Press : Tableau du système 3fit-Press
Les raccords à sertir moulés sont fabriqués en alliage Domaine d’application Dimension / pression nominale Joints d’étanchéité Outillage
de cuivre CW617N. L’étanchéité intérieure est assurée 3fit-Press* EPDM
- Eau potable d = 16 - 63 mm Couleur : noir d = 16 mm - 63 mm
par deux bagues en EPDM. Ce type d’assembalge - Chauffage PN 16 (à 25°C) Temp. constante max. : Libre choix des outils à sertir à
éprouvé avec les systèmes de tuyaux flexibles com- - Eau de refroidissement PN 10 (à 70°C) - 30 °C à 70 °C contour de sertissage en TH
- Air comprimé** (brève, Jusqu’à 95 °C)
plète parfaitement les assemblages métalliques par
sertissage. Les raccords à sertir du système 3fit-Press Matériaux : Matériau n°: CW (CuZn63Pb2As) conforme à EN 12164
portent l’inscription "SANHA" sur le manchon de ser- Raccords : Tuyau composite en plastique MultiFit-Flex conforme à DIN 16833 - 34 composé de :
rage. Ils ont été contrôlés et homologués par le CSTB et Tuyaux : Matériau de d’Inliner : PE-RT
d’autres organismes internationaux de certification. Ils Tuyau de stabilisation : tuyau d’aluminium soudés bout à bout
Matériau de la gaine externe : PE-HD
peuvent être utilisés avec toute la tuyauterie du système
* Pression de fonctionnement max. pour les gaz techniques ( par ex. air comprimé, argon, azote, dioxyde de carbone) : 10 bar
MultiFit-Flex dans de nombreux domaines d’application. ** Air comprimé sec (durée de vie de 12 ans max., résidus huileux : max 25mg / m³
Conditions de fonctionnement des raccords du système 3 fit-Press
Diamètre externe Pression de fonctionnement Raccords de système SANHA * conforme à NF EN ISO 1167
dans l’eau et les solutions aqueuses Température de fonctionnement Type de filetage : Filetage de raccordement : filetage R / Rp conforme à
Raccords 3fit-Press EN 10226, Filetage de fixation : filetage G, conforme à EN / ISO 228
d ≤ 63 mm PN 10 -30 °C +95 °C*
avec joints EPDM

MANCHON DE RACCORDEMENT 020 MANCHON RÉDUIT 020

RÉF. TMM+Ø RÉF. TMMR+Ø+Øréduit

Ø PROFIL MÂCHOIRE CODE PRIX Ø Ø RÉDUIT PROFIL MACHOIRE CODE PRIX
16 TH , U HYD05402 8,26 20 16 TH HYD05424 11,39
20 TH , U HYD05404 9,41 26 16 TH HYD05426 13,25
26 TH HYD05406 15,25 26 20 TH HYD05428 16,60
32 TH , U HYD05408 22,57 32 20 TH , U HYD05432 24,39
40 TH HYD05410 38,86 32 26 TH , U HYD05434 22,45
50 TH HYD05412 52,38 40 26 TH HYD05436 35,44
63 TH HYD05414 121,15 40 32 TH HYD05438 35,50
50 32 TH HYD05440 39,24
50 40 TH HYD05442 42,07
63 40 TH HYD05444 90,73
63 50 TH HYD05446 76,17

MANCHON DROIT MÂLE (MULTICOUCHE) 020 MANCHON DROIT FEMELLE 020

RÉF. TMRF+(*) RÉF. TMRT+Ø

Ø FILETAGE (*) PROFIL CODE PRIX Ø TARAUDAGE PROFIL MÂCHOIRE CODE PRIX
MACHOIRE 16 3/8" TH , U 0000000571 9,16
16 3/8" 1638 TH , U HYD05502 9,55 16 1/2" TH , U HYD05536 8,44
16 1/2" 1612 TH , U HYD05504 9,70
16 3/4" 1634 TH , U HYD05506 11,42 20 1/2" TH , U HYD05540 10,79
20 1/2" 2012 TH , U HYD05508 13,02 20 3/4" TH , U HYD05542 10,98
20 3/4" 2034 TH , U HYD05510 13,38 26 3/4" TH HYD05544 14,49
26 3/4" 2634 TH HYD05514 16,82 26 1" TH HYD05546 16,22
26 1" 261 TH HYD0W5516 14,37 32 1" TH , U HYD05548 19,26
32 1" 321 TH , U HYD05518 16,22 32 1"1/4 TH , U 0000000572 21,09
40 1"1/4 40114 TH HYD05520 28,67 40 1"1/4 TH HYD05550 30,00
50 1"1/2 50112 TH HYD05522 45,17 50 1"1/2 TH HYD05556 64,67
63 2" 632 TH HYD05526 77,32 63 2" TH HYD05558 73,76

COUDE DE RACCORDEMENT 90° 020 COUDE DE RACCORDEMENT 45° 020

RÉF. TMC+Ø+90 RÉF. TMC+Ø+45

Ø PROFIL MÂCHOIRE CODE PRIX Ø PROFIL MÂCHOIRE CODE PRIX
16 TH , U HYD05202 9,01 26 TH 0000000573 21,45
20 TH , U HYD05204 10,76 32 TH 0000000574 28,76
26 TH HYD05206 17,94 40 TH HYD02907 54,57
32 TH , U HYD05208 25,78 50 TH HYD02909 72,74
40 TH HYD05210 45,49 63 TH HYD02911 136,11
50 TH HYD05212 62,43
63 TH HYD05214 110,80
B2 Les photos sont non contractuelles. Les caractéristiques des produits et les prix Prix Unitaire € H.T.
20 MARS 2017 du tarif sont donnés à titre indicatif, ils peuvent être modifiés sans préavis. www.penet-plastiques.fr
 SYSTÈME MULTICOUCHE 020
DISTRIBUTION EAU CHAUDE & FROIDE / CHAUFFAGE / INDUSTRIE / FIOUL
COUDE MÂLE 90° 020 COUDE FEMELLE 90° 020

RÉF. TMC+(*) RÉF. TMC+(*)+F

Ø TARAUDAGE (*) PROFIL MÂCHOIRE CODE PRIX Ø TARAUDAGE (*) PROFIL MÂCHOIRE CODE PRIX
16 3/8" 16 TH , U 0000000575 11,59 16 1/2" 1612 TH , U HYD05230 11,56
16 1/2" 1612M TH , U HYD05250 11,10 20 1/2" 2012 TH , U HYD05232 21,66
20 3/4" 2034 TH , U HYD05234 22,00
26 3/4" 2634 TH HYD05236 18,11
26 1" 261 TH , U HYD05238 21,24

TÉ ÉGAL 020 TÉ INÉGAL 020

RÉF. TMT+Ø RÉF. TMTR+(*)

Ø PROFIL MÂCHOIRE CODE PRIX Ø PROFIL
(*) MÂCHOIRE CODE PRIX Ø PROFIL
(*) MÂCHOIRE CODE PRIX
16 TH , U HYD05230 11,56
20 TH , U HYD05232 21,66 16 x 20 x 16 16 TH , U HYD05342 11,91 32 x 16 x 32 32 TH , U HYD05351 27,50
26 TH HYD05234 22,00 20 x 16 x 16 20 TH , U HYD05343 11,35 32 x 26 x 26 32 TH , U HYD05353 27,50
32 TH , U HYD05236 18,11 20 x 16 x 20 20 TH , U HYD05344 16,48 32 x 20 x 32 32 TH , U HYD05352 26,26
40 TH HYD05238 21,24 20 x 20 x 16 20 TH , U HYD05345 12,93 32 x 26 x 32 32 TH , U HYD05354 28,56
50 TH HYD05238 21,24 20 x 26 x 20 20 TH HYD05346 30,03 40 x 26 x 40 40 TH HYD05356 39,95
63 TH HYD05238 21,24 26 x 16 x 20 26 TH 0000000579 34,43 40 x 32 x 40 40 TH HYD05358 39,51
26 x 16 x 26 26 TH HYD05347 16,98 50 x 26 x 50 50 TH HYD05360 85,79
26 x 20 x 20 26 TH HYD05348 17,62 50 x 40 x 50 50 TH HYD05362 72,11
26 x 20 x 26 26 TH HYD05349 19,86 63 x 40 x 63 63 TH HYD05364 170,52

TÉ TARAUDAGE FEMELLE 020 DEMI UNION À JOINT PLAT 020

RÉF. TMTT+Ø RÉF. TMREL+(*)

Ø TARAUDAGE PROFIL MÂCHOIRE CODE PRIX Ø TARAUDAGE (*) PROFIL MÂCHOIRE CODE PRIX
16 1/2" TH , U HYD05320 19,51 16 3/8" 1638 TH , U HYD05602 10,36
20 1/2" TH , U HYD05322 15,46 16 1/2" 1612 TH , U HYD05604 7,28
26 3/4" TH HYD05326 27,99 16 3/4" 1634 TH , U HYD05606 10,48
32 3/4" TH , U HYD05328 40,08 20 1/2" 2012 TH , U HYD05608 8,87
40 3/4" TH HYD05330 42,04 20 3/4" 2034 TH , U HYD05610 10,43
26 1" 261 TH HYD05614 24,02
26 1"1/4 26 TH 0000000565 25,82
MANCHON DE RÉDUCTION CUIVRE 020 32
40
1"1/4
1"1/2
32
40
TH , U
TH
0000000566
0000000563
24,71
45,71
50 2" 50 TH 0000000564 71,17
63 2"1/2 63 TH 0000000567 152,88

PLAQUE MURALE à SERTIR FEMELLE 020

RÉF. TMM+Ø
Ø Ø RÉDUIT PROFIL MÂCHOIRE CODE PRIX
16 14 TH HYD05560 13,68
16 16 TH HYD05562 13,68

UNITÉ DE MONTAGE 020

RÉF. TMA+Ø
Ø TARAUDAGE PROFIL MÂCHOIRE CODE PRIX
16 1/2" TH , U HYD05702 10,95
20 1/2" TH , U HYD05704 11,90
20 3/4" TH , U HYD05706 13,67
RÉF. TMA26 26 3/4" TH HYD05708 21,09
Ø TARAUDAGE PROFIL MÂCHOIRE CODE PRIX
16 1/2" TH 0000000737 55,17
