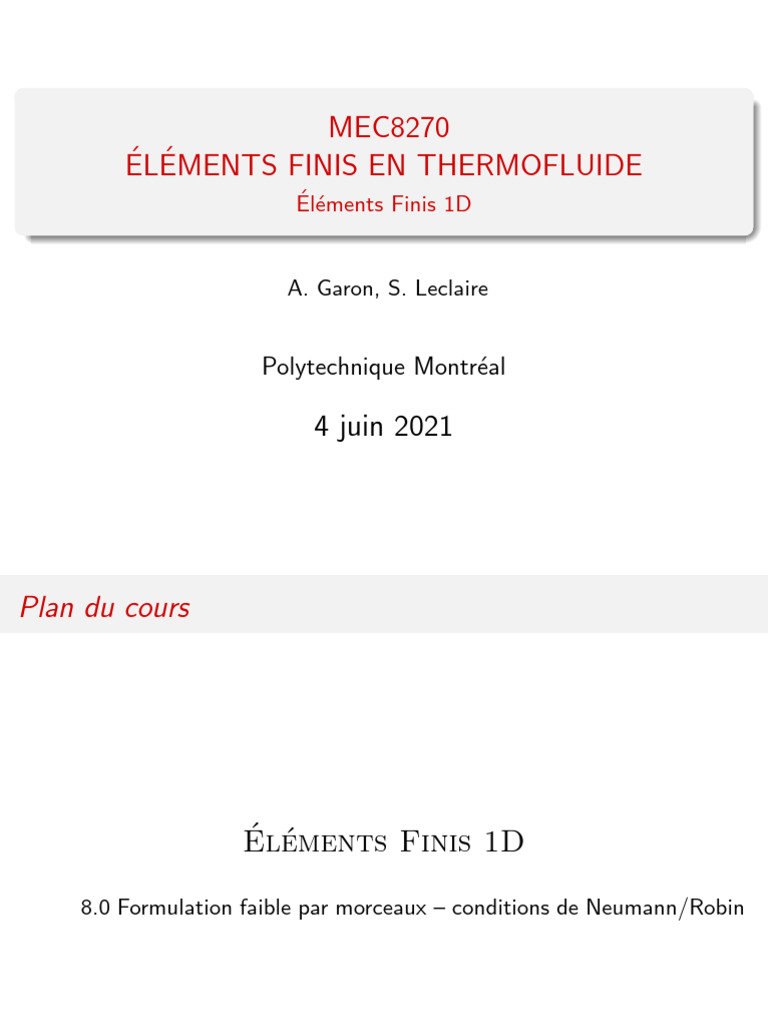

MEC8270

ÉLÉMENTS FINIS EN THERMOFLUIDE

Éléments Finis 1D

A. Garon, S. Leclaire

Polytechnique Montréal

4 juin 2021
Plan du cours

Éléments Finis 1D

8.0 Formulation faible par morceaux – conditions de Neumann/Robin

 Chapitre 2 — Éléments Finis 1D Neumann/Robin

Considérons un problème de transfert de chaleur par conduction. Nous

allons étudier le problème :

d dT
− k = f , Ω =]A, B[
dx dx

∂T
T (A) = TA , k = g − βT
∂n B

On cherche T = T0 + Tg telle que T0 ∈ HΓ10 (Ω), satisfaisant la

formulation faible suivante :
Z B Z B
dϕ dT
k dx + (ϕ β T )B = (ϕ g )B + ϕfdx
A dx dx A

∀ϕ ∈ HΓ10 (Ω)

Remarque

∂T
k = h (T ∞ − T ) ≡ g − βT
∂n
A. Garon MEC8270 4 juin 2021 2/6
 Chapitre 2 — Éléments Finis 1D Neumann/Robin

La formulation faible du problème devient alors, élément par élément :

On cherche T = T0 + Tg telle que T0 ∈ HΓ10 (Ω), satisfaisant la
formulation faible suivante :
NELM
X Z dϕe dT e NELMB
X
k dx + ϕeb βT eb eb =
e=1 Ωe dx dx
eb=1
Γ

NELM
X Z NELMB
X
ϕe fdx + ϕeb g eb
Ωe Γ
e=1 eb=1

∀ϕ ∈ HΓ10 (Ω). Nous nous intéressons qu’à l’identification des contributions

au bord du domaine de calcul. Ainsi, nous nommons

aeb (ϕeb , T eb ) = ϕeb βT eb eb
Γ

la forme bilinéaire élémentaire et


l eb (ϕeb ) = ϕeb g
Γeb

la forme linéaire élémentaire.

A. Garon MEC8270 4 juin 2021 3/6
 Chapitre 2 — Éléments Finis 1D Neumann/Robin

Remarque (Approximation au bord du domaine de calcul)

La solution analytique T est remplacée par une solution approchée
T eb . Nous écrivons T eb à l’aide des polynômes d’interpolation de
Lagrange.
T eb = N eb
P
j=1 Tj Lj .
N = 1, en 1D.
L1 = 1
ϕeb → L1

A. Garon MEC8270 4 juin 2021 4/6

 Chapitre 2 — Éléments Finis 1D Neumann/Robin

N
X
aeb (Li , T eb ) = aeb (Li , Lj )Tjeb
j=1
N
X
= (Li βLj )Γeb Tjeb pour i = 1..N
j=1
eb
l (Li ) = (Li g )Γeb pour i = 1..N
Avec
aijeb = aeb (Li , Lj ) les coefficients de la matrice élémentaire – de
dimension 1 × 1.
bieb = l eb (Li ) les coefficients du membre de droite élémentaire – de
dimension 1.
Remarque
Les coefficients aijeb et bieb sont assemblés dans la matrice (A) et le
membre de droite (B) pour construire le système algébrique.
A. Garon MEC8270 4 juin 2021 5/6
 Chapitre 2 — Éléments Finis 1D Neumann/Robin

Calcul de aijeb
Sans restriction sur la valeur de β, alors
eb
a11 = (Li βLj )Γeb = βΓeb

Calcul de bieb
Sans restriction sur la valeur de g , alors

b1eb = (Li g )Γeb = gΓeb

A. Garon MEC8270 4 juin 2021 6/6
