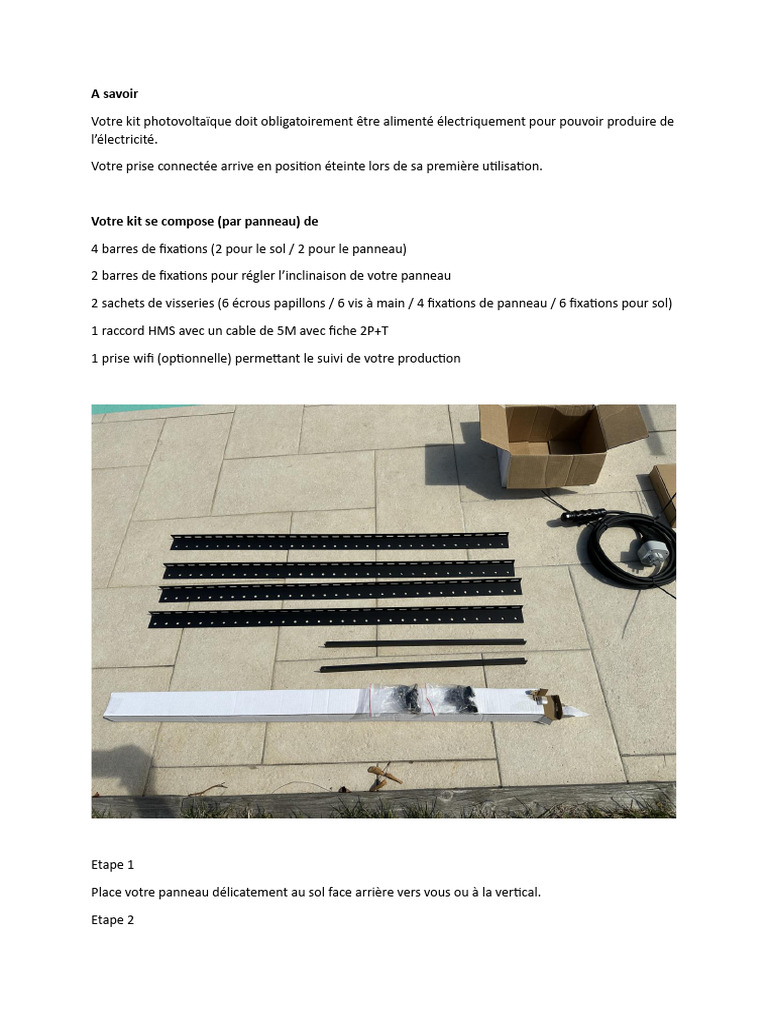

A savoir

Votre kit photovoltaïque doit obligatoirement être alimenté électriquement pour pouvoir produire de
l’électricité.

Votre prise connectée arrive en position éteinte lors de sa première utilisation.

Votre kit se compose (par panneau) de

4 barres de fixations (2 pour le sol / 2 pour le panneau)

2 barres de fixations pour régler l’inclinaison de votre panneau

2 sachets de visseries (6 écrous papillons / 6 vis à main / 4 fixations de panneau / 6 fixations pour sol)

1 raccord HMS avec un cable de 5M avec fiche 2P+T

1 prise wifi (optionnelle) permettant le suivi de votre production

Etape 1

Place votre panneau délicatement au sol face arrière vers vous ou à la vertical.

Etape 2
Fixez vos deux barres à l’arrière du panneau
Etape 3

Fixez vos barres d’orientation et de sol à votre barre déjà reliée au panneau.

Le troisième trou vous permet une inclinaison de 30 degrés

Etape 4

Fixez votre micro-onduleur avec la vis de fixation à main et reliez les cables MC4 de votre panneau à
votre micro onduleur.

En cas de micro onduleur multi entrée chaque panneau va sur une entrée indépendante.

En cas de kit de 3 ou 4 panneaux, le micro onduleur est à placer au milieu, les rallonges MC4 sont
pour les panneaux les plus éloignés.
Etape 5

Reliez votre connecteur HMS au micro-onduleur (le connecteur est détrompé)

Etape 6

Branchez votre fiche 2P+T à votre prise Wifi connectée.

Etape 7

Connectez votre prise Wifi à votre wifi (voir la notice de votre prise dans nos notices d’installation)

Application pour prise connectée 20A Smartplug ewelink pour kit plug and play V1 Android / iOS

Tutoriels prise connectée V1 20A / Application EWELINK

Allumez-la

Etape 8

Votre micro onduleur démarre au bout de 5 minutes, il faut absolument que vos panneaux soient au
soleil et que votre micro onduleur soit alimenté.
La diode vous indique l’état de production.

Clignotement 3x vert (0,3sec) : Démarrage réussi

Clignotement 5x rouge (0,3sec) : Démarrage échoué

Clignotement vert rapide (1sec) : Production en cours

Clignotement vert lent (2sec) : Production en cours mais erreur ou non production sur une
entrée

Clignotement vert lent (4sec) : Pas de communication avec votre passerelle (optionnelle)

Clignotement rouge (1sec) : Pas de production car micro onduleur non alimenté.

Clignotement rouge (0,5sec) : Pas de production car réseau d’alimentation en défaut

Clignotement vert rouge : Firmware corrompu
