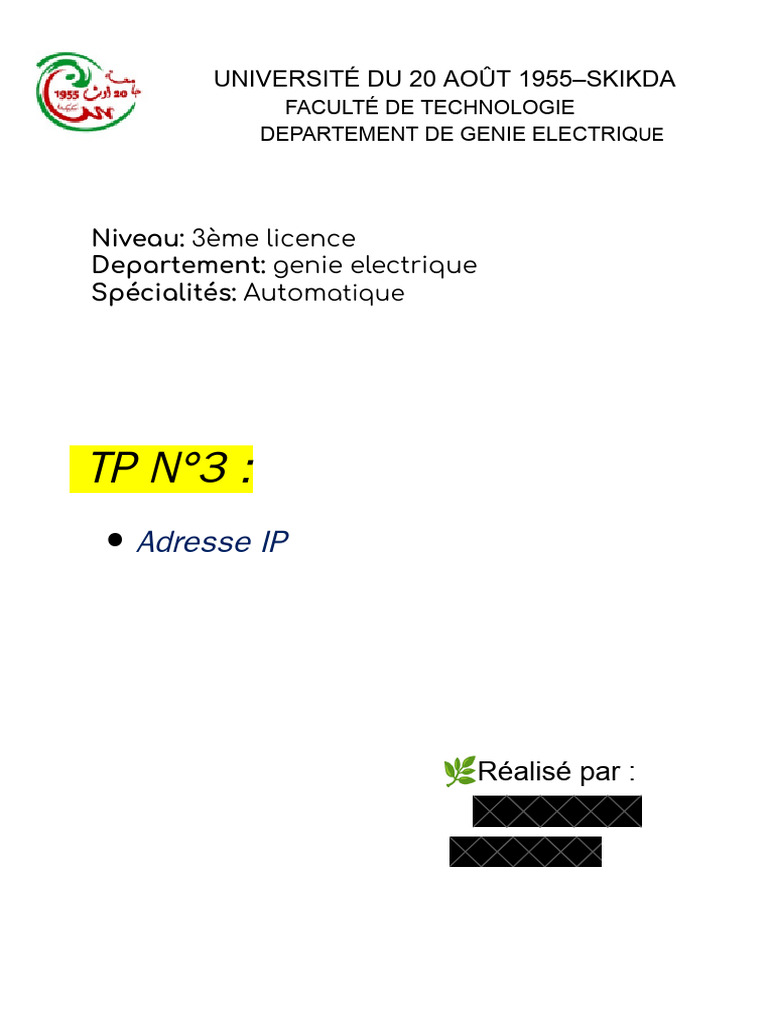

UNIVERSITÉ DU 20 AOÛT 1955–SKIKDA

FACULTÉ DE TECHNOLOGIE
DEPARTEMENT DE GENIE ELECTRIQUE

Niveau: 3ème licence

Departement: enie electrique
Spécialités: Automatique

TP N°3 :
• Adresse IP

Réalisé par :
 Introduction :
Il existe 2 types d’adresse en informatique :
• L’adresse physique ou adresse MAC
• L’adresse logique ou adresse IP

* Qu’est-ce qu’une adresse physique ?

Une adresse physique ou adresse MAC (Media Access Control) est un
identifiant stocké sur une carte réseau ou une interface , ce numéro est
unique dans le monde. Un adresse MAC est constituée de 48 bits (6
octet).

* Qu’est-ce qu’une adresse lo ique ?

Une adresse IP (Internet Protocol) est un numéro d’identification de
chaque appareil connecté (ordinateur, serveur, imprimante, routeur … )
à un réseau utilisant le protocole internet
il existe 2 type d’adresse IP :
- Adresse IP V4
- Adresse IP V6

1) IPv4 : les adresses sont codées sur 32 bits (4 octets) en

notation décimale pointée. Par exemple : 195.238.2.21.La solution
IPv4 est largement épuisée aujourd’hui

2) IPv6 : les adresses sont codées sur 128 bits (8 mots de 16

bits) et notées en hexadécimal. Par exemple :
200a:14d6:6f8:1:7256:81ff:febf:7c37

➡On s'intéresse dans ce tp par le type (IP V4)

* Qu’est-ce qu’une adresse IP V4?
Une adresse IPV4 est constituée de 32 bits (4 octet) ou 4 nombres
décimaux séparés par un point
chaque nombre peut aller de (0 à 255 )
• chaque adresse IP L’identificateur du réseau (IDR)

est constitué de 2 partie : L'identificateur de la machine (IDM)

Les classes d'adresses:

Chaque adresse IP appartient à une classe qui correspond à une pla e

d’adresses IP. Ces classes d’adresses sont au nombre de 5 c'est-à-dire les classes
A, B, C, D et E. Le ait d’avoir des classes d’adresses permet d’adapter
l’adressa e selon la taille du réseau c'est-à-dire le besoin en termes d’adresses
IP.
 MINISTERE DE L’ENSEIGNEMENT
SUPÉRIEUR ET DE LA RECHERCHE
SCIENTIFIQUE
Département Génie Electrique
Licence Automatique
Année Universitaire 2022/2023

TP N° 3: Adresse IP Nom et prénom : , G:

1. Objectifs -
L'objectif principal de ce TP est la maîtrise du logiciel et la réalisation de divers réseaux pour découvrir le fonctionnement des
différents éléments constituant un réseau informatique.

2. Première partie :
1- Consulter la documentation mise à votre disposition pour l'utilisation de Packet Tracer
2- Réalisez, à l'aide de la documentation et aides diverses sur internet votre premier réseau sous Packet Tracer :

3- Réalisez L'adressage IP suivant le plan d'adressage suivant :

Poste Adresse IP Masque de sous−réseau

PCO 192.168.O.2 255.255.255.O

PC1 192.168.O.5 255.255.255.O

PC2 192.168.O.9 255.255.255.O

PC3 192.168.1.2 255.255.255.O

4- Réalisez les tests nécessaires pour valider la communication ou non entre 2 postes :
Communication entre les Commande à passer Depuis le poste Résultats de la
postes commande

PCO PC1 PC1 communique

ping 192.168.0.5
PCO PC2 PC2 communique
ping 192.168.0.9
PCO PC3 PC3 Ne communique
ping 192.168.1.2
pas
PC1 PC2 PC2 communique
ping 192.168.0.9
PC1 PC3 PC3 Ne communique
ping 192.168.1.2
pas
PC2 PC3 PC3 Ne communique
ping 192.1681.2
pas
 5- Pourquoi la communication avec le poste PC3 est-elle impossible ?
Le Pc3 ne peut plus communiquer avec les autres PC parce qu' il n’a pas la même
adresse que les autre Pc (le troisième octet est différent )

6- Proposer et tester l'utilisation d'autres " adresses IP ou Masque de sous réseau " pour
permettre la communication entre le poste PC3 et les autres postes.

Il faut choisir une adresse entre 192.168.0.1 et 192.168.0.254 (sans utiliser les adresse du PC0
, PC1 et PC2) et le masque réseau reste le même.

3. Deuxième partie :

1-Pour chaque expérimentation, complétez les tableaux suivant :

Expérimentation n˚1

PC1

Adresse IP 172 30 0 25

1 0 1 0 1 1 0 0 0 0 0 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 1 1 0 0 1

Masque de sous 255 255 255 128

réseau
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0

Adresse réseau = 172 30 0 0

IP ET Masque
1 0 1 0 1 1 0 0 0 0 0 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

PC2

Adresse IP 172 30 0 1

1 0 1 0 1 1 0 0 0 0 0 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 1

Masque de sous 255 255 255 128

réseau
1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0

Adresse réseau = 172 30 0 0

IP ET Masque
1 0 1 0 1 1 0 0 0 0 0 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

Y'a−t−il communication entre PC1 et PC2 ? Oui, il y a une communication . Classe : (B)
 Expérimentation n˚2

PC1

Adresse IP 126 1 1 1

0 1 1 1 1 1 1 0 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 1 0 0 0 0 0 0 0 1

Masque de sous 255 192 0 0

réseau
1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

Adresse réseau = IP 126 0 0 0

ET Masque
0 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

PC2

Adresse IP 126 111 111 111

0 1 1 1 1 1 1 0 0 1 1 0 1 1 1 1 0 1 1 0 1 1 1 1 0 1 1 0 1 1 1 1

Masque de sous 255 192 0 0

réseau
1 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

Adresse réseau = IP 126 64 0 0

ET Masque
0 1 1 1 1 1 1 0 0 1 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0

Y'a−t−il communication entre PC1 et PC2 ? Non c’est pas le même réseau Classe (A)

2- Que remarquez-vous ? Que concluez-vous ?

Pour que les PC peut communiquer il faut que leur Adresse réseau soient identiques ,
leur adresse IP soient différents
