Transfert thermique td mr- h.

amrani

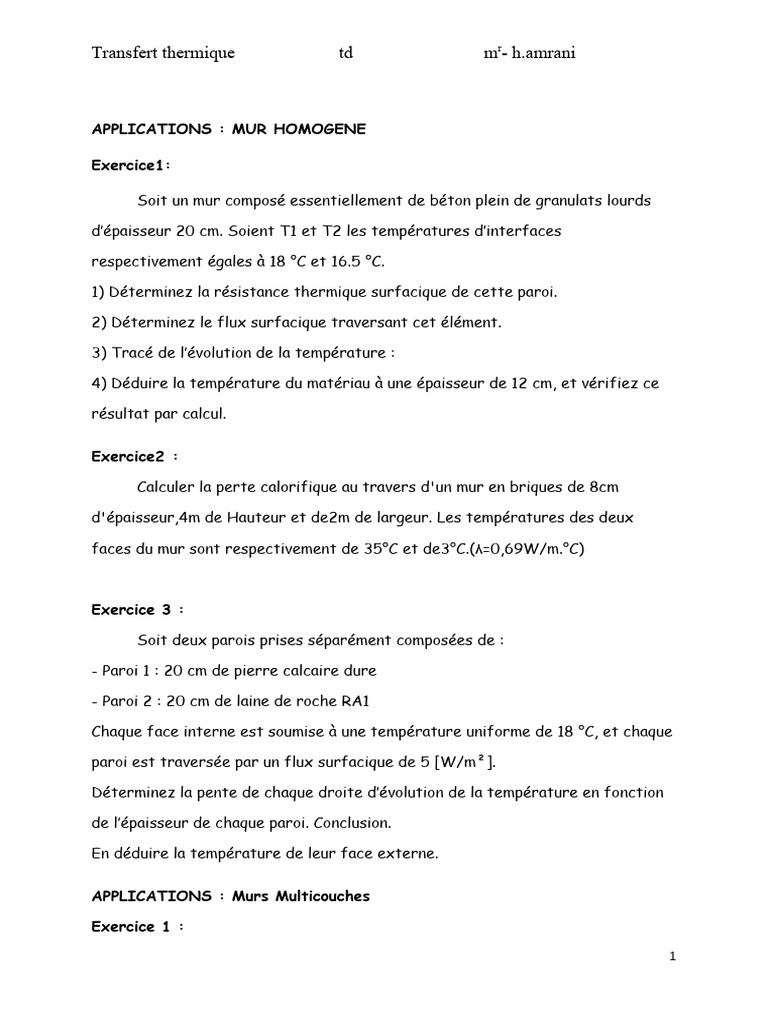

APPLICATIONS : MUR HOMOGENE

Exercice1:

Soit un mur composé essentiellement de béton plein de granulats lourds

d’épaisseur 20 cm. Soient T1 et T2 les températures d’interfaces

respectivement égales à 18 °C et 16.5 °C.

1) Déterminez la résistance thermique surfacique de cette paroi.

2) Déterminez le flux surfacique traversant cet élément.

3) Tracé de l’évolution de la température :

4) Déduire la température du matériau à une épaisseur de 12 cm, et vérifiez ce

résultat par calcul.

Exercice2 :

Calculer la perte calorifique au travers d'un mur en briques de 8cm

d'épaisseur,4m de Hauteur et de2m de largeur. Les températures des deux

faces du mur sont respectivement de 35°C et de3°C.(λ=0,69W/m.°C)

Exercice 3 :

Soit deux parois prises séparément composées de :

- Paroi 1 : 20 cm de pierre calcaire dure

- Paroi 2 : 20 cm de laine de roche RA1

Chaque face interne est soumise à une température uniforme de 18 °C, et chaque

paroi est traversée par un flux surfacique de 5 [W/m²].

Déterminez la pente de chaque droite d’évolution de la température en fonction

de l’épaisseur de chaque paroi. Conclusion.

En déduire la température de leur face externe.

APPLICATIONS : Murs Multicouches

Exercice 1 :
1
Transfert thermique td mr- h.amrani

Soit un mur extérieur d’une habitation avec isolation par l’intérieur, dont

on connaît les températures d’interface interne et externe.

Composition :
1. Plâtre courant = 0.35 W/m. °C

2. Isolant laine de verre VA1

3. Béton.

Tsi = 19.5 °C

Tse = 0 °C

On trouvera dans le tableau ci-après les valeurs de la conductivité thermique λ

de certains matériaux parmi les plus courants.

1°) Indiquez le sens du flux surfacique

2°) Déterminez la résistance thermique de cette paroi.

3°) Calculez le flux surfacique ainsi que les différentes températures

d’interfaces (T1 et T2)

4°) Tracez, à l’échelle, les évolutions :

T = f(e)

Exercice 2 :

Soit un mur de doublage extérieur constitué de la façon suivante :

2
Transfert thermique td mr- h.amrani

Composition :
1. Plâtre courant = 0.35 W/m. °C

2. Brique creuse r = 0.10 m². °C/W

3. Isolant mousse PVC rigide Q2

4. Blocs creux de béton de granulats lourds 2 rangées d’alvéoles. r = 0.19 m².

°C/W

5. Enduit extérieur de mortier et de joints

Remarque : Les briques, les blocs creux de béton (parpaings)… sont des

matériaux hétérogènes qui ne sont pas globalement caractérisés par un

coefficient « » mais dont on peut connaître la résistance thermique surfacique

soit :

- Par tableaux,

- Par calculs (très rarement effectués)

Questions :

1°) Déterminez le flux de chaleur si on connaît :

- La surface du mur : S = 10 m²

- La température d’interface interne : Tsi = 18.5 °C

- La température externe de l’isolant : T3 = - 2.1 °C

2°) Déterminez toutes les températures d’interface manquantes.

Exercice3 :

3
Transfert thermique td mr- h.amrani

La paroi d'un four est constituée de trois matériaux isolants en série:

Une couche intérieure de18cm d'épaisseur est en briques réfractaires

(λ=1,175W/m.°C);

Une couche de briques isolantes de15cm d'épaisseur (λ=0,259W/m.°C);

Et une épaisseur suffisante de briques (λ=0,693W/m.°C).

Quelle épaisseur de briques doit-on utiliser pour réduire la perte de chaleur à

721W/m2 lorsque les surfaces extérieures et intérieures sont respectivement à

38°C et 820°C?

Lors de la construction on maintient un espace libre de 0,32cm,

(λ=0,0317W/m.°C) entre les briques isolantes et les briques.

- Quelle épaisseur de briques est alors nécessaire?

La température ambiante étant de25°C

- calculer le coefficient de transfert convectif h C à l'extérieur de la paroi.

Exercice4 :

Un local est composé de murs composites:

Bois à l'extérieur:

Conductivité thermique: λb=0,15W/m.K et épaisseur b=20mm

Calorifuge au milieu: Conductivité thermique: λc=0,038W/m.K et épaisseur

c=100mm

Plâtre à l'intérieur: Conductivité thermique:λp=0,17W/m.K et épaisseur p=10mm

En hiver, il faut maintenir une température intérieureTi=19°C, le coefficient de

convection intérieure étant hi=30W/m2.K pour une température moyenne

extérieure de Te=-2°C et un Coefficient de convection extérieure

he=60W/m2.K. La surface totale des parois est de350 m 2.

- Évaluer les déperditions thermiques du local.

4
Transfert thermique td mr- h.amrani

- Déterminer le pourcentage d'augmentation de ces déperditions lorsqu' en hiver

la violence du Vent entraîne une augmentation du coefficient de convection à une

valeur h'e=300W/m2.K

Exercice5:

Le mur d'un four comporte trois couches de matériaux différents accolées les

unes aux autres:

Une couche de briques réfractaires (λ=1,21W/m.°C);

Une couche de revêtement calorifuge (λ=0,08W/m.°C);

Une couche de briques (λ=0,69W/m.°C).

Chaque couche a une épaisseur de 10cm. La température est de 872°C à

l'intérieur du four et de 32°C à l'extérieur.

Si la surface du mur est de 42m2, calculer la perte calorifique par conduction.

Quelle est la température Tm au milieu du revêtement?
