Université CADDI AYYAD Faculté des

sciences et Technique Marrakech

2 -ème Année MST Génie Électrique

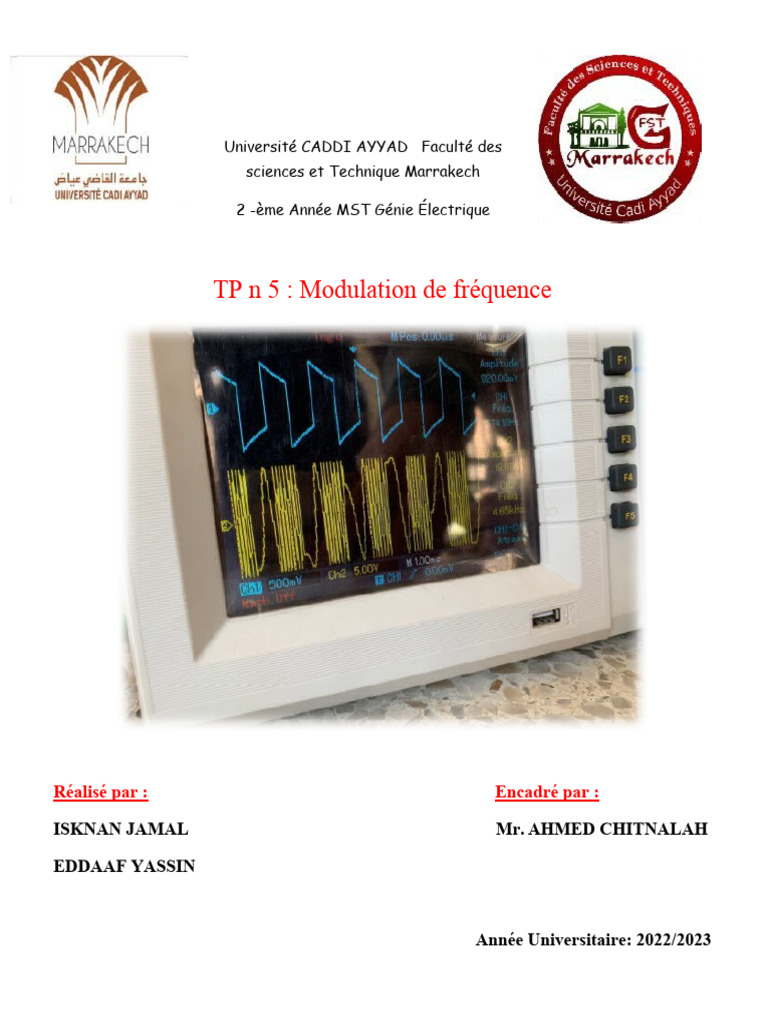

TP n 5 : Modulation de fréquence

Réalisé par : Encadré par :

ISKNAN JAMAL Mr. AHMED CHITNALAH

EDDAAF YASSIN

Année Universitaire: 2022/2023

 But du TP:
L’objectif de ce travail pratique et l’étude théorique et expérimentale d’un démodulateur FM selon le
principe de la figure ci-dessous.

Le signal d’entrée s’écrit : V FM ( t )=V p cos [2 π f p t+ β∗sin ( 2 π f m t ) ]

Pour le filtre dérivateur on utilise le montage de la figure 2, La figure 3 Pour le détecteur d’enveloppe on
utilisera le détecteur à diode. A la fin pour la figure 4 On prendra le montage de la figure 4 pour le filtre
passe bas
 I. Etude théorique :
1. le type de filtre dérivateur réalisé par le montage de la figure 2 :
Le type du filtre dérivateur est un filtre passe-bande.

2. la résistance R pour avoir f0=10 kHz :

On ‘a

1 1
f 0= → R=
2 πRC 2 π f0C

1
R= 3 −9
2 π∗10∗10 ∗2.2∗10

R=7234 Ω

3. Comment le filtre démodulateur précédent peut-il permettre de transformer une

modulation de fréquence en une modulation d’amplitude:
On prend la fréquence de la porteuse de tell ce que il ‘est la partie linéaire du filtre passe-bande ou la
d
fonction de transfert est une dérive p= .
dt

f s=f 0 + K 0 V m (t)

f s=f 0 + K 0 V m sin(2 π f m t)∆ f =K 0 V m

f s=f 0 + K 0 V m sin ( 2 π f m t )

K0V m
θ ( t )=2 π f 0 t+ sin ( 2 π f m t )
fm

θ ( t )=2 π f 0 t+ β sin ( 2 π f m t )

V FM ( t )=V p cos (2 π f 0 t + β sin ( 2 π f m t ))

d V FM
=−2 π V p ( f 0+ K 0 V e ) sin ( 2 π f 0 t+ ϕ )
dt

4. Calculer la fonction de transfert du filtre passe bas

1
VN R1 R2
=
( )( )
Vd 1 1 1
+ j C1 w + j C2 w + ( jC 2 w− j C1 w)
R1 R2 R2
 VN 1
=
V d 1+C 2 ( R 1+ R 2) jw+ R 1 R2 C1 C2 jw 2

II. Réalisation :
1. Modulation :
Pour réaliser la modulation on utilise 2 générateurs. Un GBF pour le modulant vm(t) et un autre pour la
porteuse vp(t).

 Réglez le premier GBF, qui génère la porteuse libre, pour avoir une porteuse sous forme d’un signal
sinusoïdal d’amplitude 10V et de fréquence 5kHz
 Réglez le deuxième GBF pour avoir un signal sinusoïdal d’amplitude 3V et de fréquence fm=1kHz
pour vm(t).
 Injectez vm(t) dans l’entrée modulation FM (VCG IN ou VCF IN) pour obtenir un signal FM. On
notera ce signal par vFM(t).

Faites une FFT de V FM et relevez le spectre sur papier millimétré.

Remarque : Les spectres du signal est une suite de raies espacées de f, symétriques par rapport fp.

Avec K0 du GBF:

f s=f 0 + K 0 V m (t)

f 2=f 0+ K 0 E

f 1=f 0+ K 0 E

f 2−f 1=2 K 0 E

f 2−f 1
K 0=
2 K0 E

f 1=4 ,75 KHz et f 2=12 , 83 KHz

K 0=6 ,18 KHz

2. Transformation FM en AM :
Réalisez le circuit de la figure 2 en utilisant R=6.8kΩ et Rb=10kΩ. Puis relier la tension vFM(t) du
modulateur à l’entrée du filtre.

2.1 Visualisez la tension vm(t) et la tension de sortie du filtre vAM(t).

 3. Détection :
Réaliser le détecteur d’enveloppe à diode dont le schéma est donné sur la figure 3. On prend C0=100nF et
R0=3.3kΩ. 3.1.

3.1 Visualisez vm(t) et vd(t).

Remarque :

Après la détection d’enveloppe, la diode nous permet d’éliminer la partie négative de notre signal modulé.

3.2 Faites la FFT de vd(t) et donner son spectre. :

Les composantes spectrales de
vd(t) :

La FFT contient des fréquences

indésirables et la fréquence fm de
notre signal module.
 4. Filtrage :
4.1 Visualisez vm(t) et vn(t) :

Conclusion : On ’a pu démoduler notre signal FM dont le composant finale du dignal sortie :

 Vn=403,92 mV
 fn=526,73 Hz
 Le déphasage entre vn(t) et vm(t) : Ф= 4,93 rad
