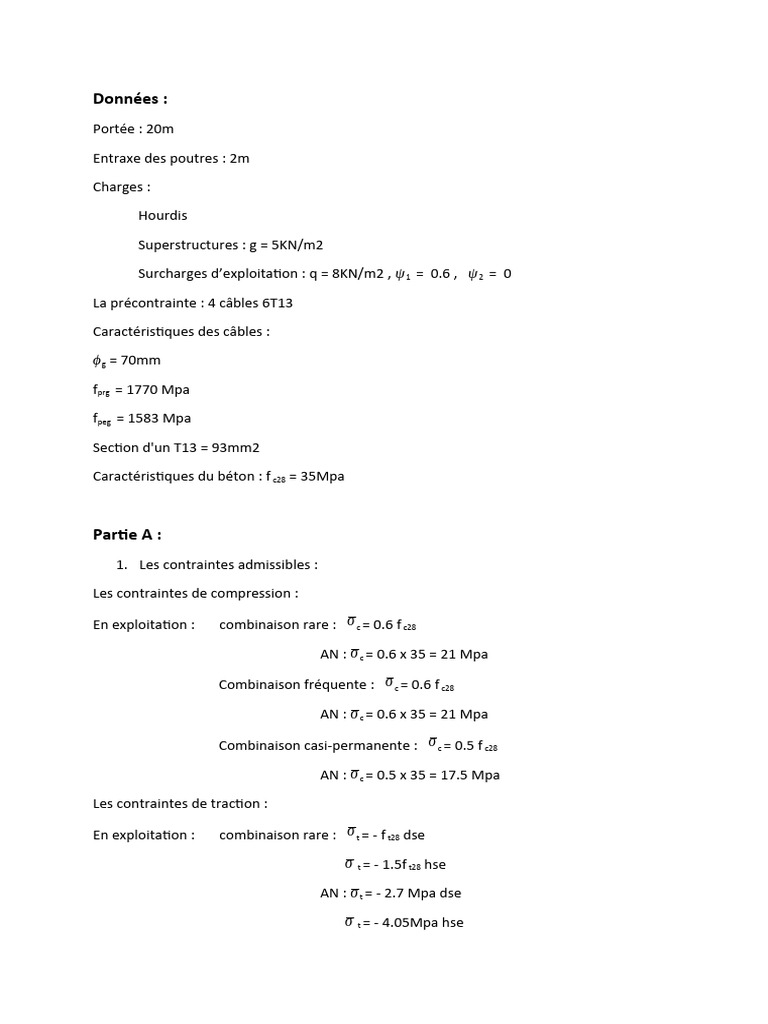

Données :

Portée : 20m
Entraxe des poutres : 2m
Charges :
Hourdis
Superstructures : g = 5KN/m2
Surcharges d’exploitation : q = 8KN/m2 , ψ 1 = 0.6 , ψ 2 = 0
La précontrainte : 4 câbles 6T13
Caractéristiques des câbles :
ϕ g = 70mm

fprg = 1770 Mpa

fpeg = 1583 Mpa
Section d'un T13 = 93mm2
Caractéristiques du béton : f c28 = 35Mpa

Partie A :
1. Les contraintes admissibles :
Les contraintes de compression :

En exploitation : combinaison rare : σ c = 0.6 f c28

AN : σ c = 0.6 x 35 = 21 Mpa

Combinaison fréquente : σ c = 0.6 f c28

AN : σ c = 0.6 x 35 = 21 Mpa

Combinaison casi-permanente : σ c = 0.5 f c28

AN : σ c = 0.5 x 35 = 17.5 Mpa

Les contraintes de traction :

En exploitation : combinaison rare : σ t = - f t28 dse

σ t = - 1.5f t28 hse

AN : σ t = - 2.7 Mpa dse

σ t = - 4.05Mpa hse
 Combinaison fréquente : σ t = 0 dse
σ t = - 1.5f t28 hse

AN : σ t = 0 Mpa dse
σ t = - 4.05Mpa hse

Combinaison casi-permanente : σ t = 0 dse

σ t = - 1.5f t28 hse

AN: σ t = 0 Mpa dse

σ t = - 4.05Mpa hse

En construction :
Pour toutes les combinaisons : σ t = -0.7 f tj dse
σ t = -1.5 f tj hse

2. Contraintes sur les fibres extrêmes sous combinaison rares :

Section du béton : B= 1 x 0.4 + 2 x 0.2 = 0.8 m2
OG =(OG1*S1+OG2*S2)/St = 0.8 m
Moment d’inertie I= 0.1066 m4
Excentricité : e= 80-7-7 donc e=66 cm
Calcul des moments :
Précontrainte à l’origine : P0 = σ p0 x Ap
Ap = 6 x 4 x 93 x 10-6 = 2.232 x 10-3
σ P0 = inf(0.8 fprg , 0.9 fpeg ) = 1416 Mpa

On a ∆P= 340 +250=590 KN

Donc P0 = 3.16-0.59 P0=2.57 MN

D’où σ sup= P0/B + (Pev)/I = -3.15 MPa et σ inf= P0/B + (Pev’)/I = 15.94 MPa
Pp= B x 25 = 20 KN/m
Mpp = (20 x 202 ) / 8 = 1 MN.m,
Donc σ sup= (Mpp x v)/I = 3.75 MPa et σ inf= (Mpp x v’)/I = -7.5 MPa
M g = ( 5 x 202 ) / 8 = 0.25 MN.m
Donc σ sup= (Mg x v)/I = 0.938 MPa et σ inf= (Mg x v’)/I = -1.87 MPa
Mq = (8 x 202) / 8 = 0.4 MN.m
donc σ sup= (Mq x v)/I = 1.5 MPa et σ inf= (Mpp x v’)/I = -3 Mpa

Combinaison rare : P0+G+Q

Donc σ sup= 3.038 MPa et σ inf = 3.57 Mpa

3. Contraintes sur les fibres extrêmes sous combinaison fréquente :

Combinaison fréquente : P0 + G + ψ 1*Q
Donc σ sup= 2.438 Mpa et σ inf = 4.77Mpa

4. Contraintes sur les fibres extrêmes sous combinaison quasi permanente :

Combinaison quasi permanente : P0 + G +ψ 1*Q
Donc σ sup= 2.438 MPa et σ inf =4.77 MPa

5. Conclusion :
On conclut que toutes les contraintes sont vérifiées en service

Partie B :
1. Contraintes admissibles :
Les contraintes de compression :
Pour toutes les combinaisons : σ c = 0.6 f cj
Phase 1 : σ c = 0.6 f c8 avec f c8 = (8*35)/(4.76+0.83*8) = 24.56 MPa
Donc σ c = 14.73 MPa

Phase 2 : σ c = 0.6 f cj
Phase 3 : σ c = 0.6 f c28 donc σ c = 21 Mpa
D’où σ sup= P0/B + (Pev)/I = -3.15 MPa et σ inf= P0/B + (Pev’)/I = 15.94 MPa
 Les contraintes de traction :
σ t = -0.7 f tj dse
σ t = -1.5 f tj hse

Phase 1 :
σ t = -1.45 dse
σ t = -3.105 hse

Phase 2 :
σ t j= -0.7 f tj dse
σ tj= -1.5 f tj hse

Phase 3 :
σ t = -1.9 dse
σ t = -4.05 hse

2. Contraintes sur les fibres extrêmes en phase 1 :

Poids propre :
pp = 0.4*1*25= 10 KN/m
Mpp= 0.5 MN.m
Pour la section 1*0.4
B=0.4 m2 ; I = 0.033 m4 et e= -(50-7-3.5 )= -39.5 cm
Donc σ sup= (Mpp x v)/I = 7.57 MPa et σ inf= (Mpp x v’)/I = -7.57 Mpa

Famille 1 de la précontrainte :
Précontrainte à l’origine : P0 = σ p0 x Ap
Ap = 2 x6 x 93 x 10-6 =1.116x 10-3
σ P0 = inf(0.8 fprg , 0.9 fpeg ) = 1416 Mpa

On a ∆P8= 90 KN
Donc P8=1.49 MN
D’où σ sup= P0/B + (Pev)/I = -5.2 MPa et σ inf= P0/B + (Pev’)/I = 12.64 Mpa
Contraintes sur les fibres extrêmes :
σ sup= 2.37 MPa et σ inf = 5.07 Mpa

Donc les contraintes à 8 jours sont vérifiées

3. Contraintes sur les fibres extrêmes en phase 2 :
Poids propre :
pp = 0.4*1*25= 10 KN/m
Mpp= 0.5 MN.m
Pour la section 1*0.4
B=0.4 m2 ; I = 0.033 m4 et e= 50-7-3.5 = 39.5 cm
Donc σ sup= (Mpp x v)/I = 7.57 MPa et σ inf= (Mpp x v’)/I = -7.57 Mpa
Hourdis :
G= 10 KN/m
Mg= 0.5 MN.m
Donc σ sup= (Mg x v)/I = 7.57 MPa et σ inf= (Mg x v’)/I = -7.57 Mpa

Famille 1 de la précontrainte :
Précontrainte à l’origine : P0 = σ p0 x Ap
Ap = 2 x6 x 93 x 10-6 =1.116x 10-3
σ P0 = inf(0.8 fprg , 0.9 fpeg ) = 1416 Mpa

On a ∆P8= 90 KN
Donc P8=1.49 MN
D’où σ sup= P0/B + (Pev)/I = -5.2 MPa et σ inf= P0/B + (Pev’)/I = 12.64 Mpa
Contraintes sur les fibres extrêmes :
σ sup= 13,32 MPa et σ inf = -5,9 Mpa

Donc on ne peut peux couler à 8 jours

Déterminons le jours à partir duquel on pourra couler l’hourdis :
Il faut que σ inf >σ t j = -0.7 f tj
σ inf >-0.7(0.6+0.06fcj)

On obtient : j
