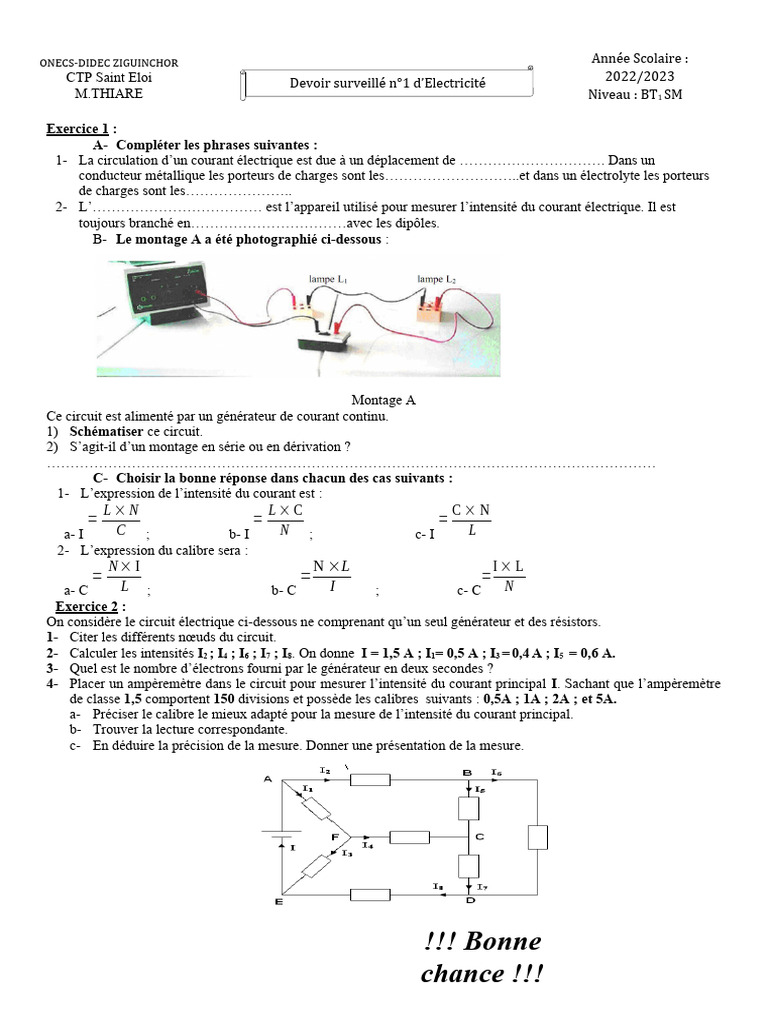

ONECS-DIDEC ZIGUINCHOR Année Scolaire :

CTP Saint Eloi 2022/2023

Devoir surveillé n°1 d’Electricité
M.THIARE Niveau : BT1 SM

Exercice 1 :
A- Compléter les phrases suivantes :
1- La circulation d’un courant électrique est due à un déplacement de …………………………. Dans un
conducteur métallique les porteurs de charges sont les………………………..et dans un électrolyte les porteurs
de charges sont les…………………..
2- L’……………………………… est l’appareil utilisé pour mesurer l’intensité du courant électrique. Il est
toujours branché en……………………………avec les dipôles.
B- Le montage A a été photographié ci-dessous :

Montage A
Ce circuit est alimenté par un générateur de courant continu.
1) Schématiser ce circuit.
2) S’agit-il d’un montage en série ou en dérivation ?
…………………………………………………………………………………………………………………
C- Choisir la bonne réponse dans chacun des cas suivants :
1- L’expression de l’intensité du courant est :
L×N L×C C×N
= = =
a- I C ; b- I N ; c- I L
2- L’expression du calibre sera :
N× I N ×L I× L
= = =
a- C L ; b- C I ; c- C N
Exercice 2 :
On considère le circuit électrique ci-dessous ne comprenant qu’un seul générateur et des résistors.
1- Citer les différents nœuds du circuit.
2- Calculer les intensités I2 ; I4 ; I6 ; I7 ; I8. On donne I = 1,5 A ; I1= 0,5 A ; I3 = 0,4 A ; I5 = 0,6 A.
3- Quel est le nombre d’électrons fourni par le générateur en deux secondes ?
4- Placer un ampèremètre dans le circuit pour mesurer l’intensité du courant principal I. Sachant que l’ampèremètre
de classe 1,5 comportent 150 divisions et possède les calibres suivants : 0,5A ; 1A ; 2A ; et 5A.
a- Préciser le calibre le mieux adapté pour la mesure de l’intensité du courant principal.
b- Trouver la lecture correspondante.
c- En déduire la précision de la mesure. Donner une présentation de la mesure.

!!! Bonne
chance !!!
