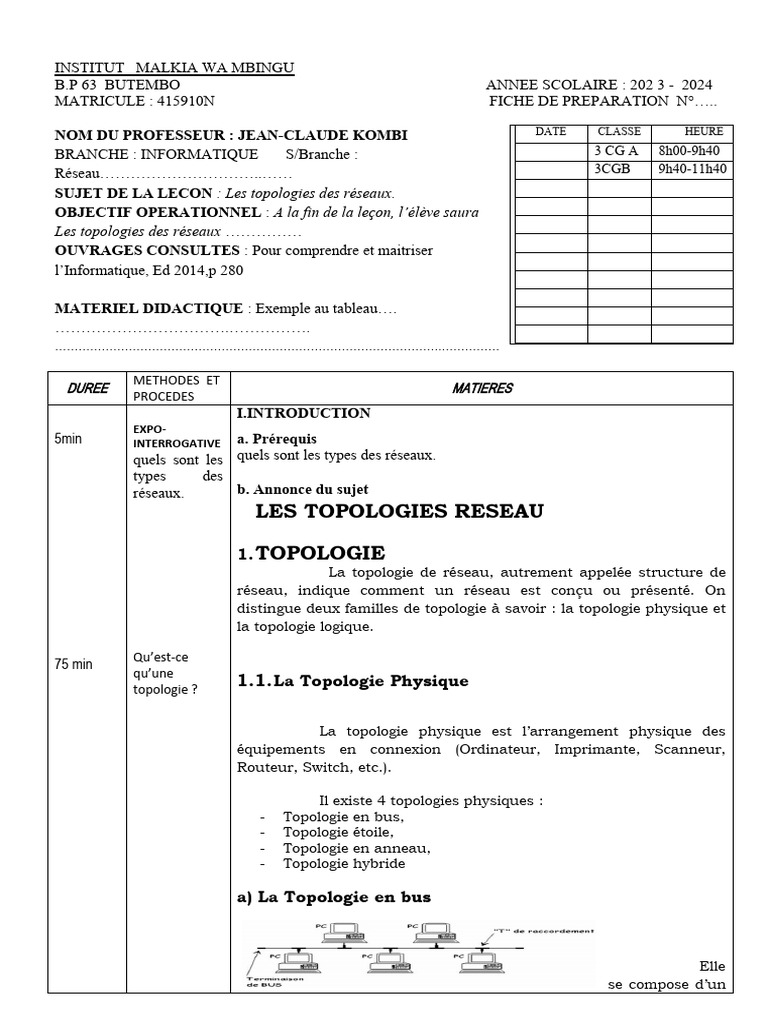

INSTITUT MALKIA WA MBINGU

B.P 63 BUTEMBO ANNEE SCOLAIRE : 202 3 - 2024

MATRICULE : 415910N FICHE DE PREPARATION N°…..

NOM DU PROFESSEUR : JEAN-CLAUDE KOMBI DATE CLASSE HEURE

BRANCHE : INFORMATIQUE S/Branche : 3 CG A 8h00-9h40

Réseau…………………………..…… 3CGB 9h40-11h40
SUJET DE LA LECON : Les topologies des réseaux.
OBJECTIF OPERATIONNEL : A la fin de la leçon, l’élève saura
Les topologies des réseaux ……………
OUVRAGES CONSULTES : Pour comprendre et maitriser
l’Informatique, Ed 2014,p 280

MATERIEL DIDACTIQUE : Exemple au tableau….

…………………………….…………….
……………………………………………………………………………………….……………

METHODES ET
DUREE MATIERES
PROCEDES
I.INTRODUCTION
EXPO-
5min INTERROGATIVE a. Prérequis
quels sont les quels sont les types des réseaux.
types des
réseaux. b. Annonce du sujet
LES TOPOLOGIES RESEAU

1. TOPOLOGIE
La topologie de réseau, autrement appelée structure de
réseau, indique comment un réseau est conçu ou présenté. On
distingue deux familles de topologie à savoir : la topologie physique et
la topologie logique.

Qu’est-ce
75 min
qu’une
topologie ?
1.1. La Topologie Physique

La topologie physique est l’arrangement physique des

équipements en connexion (Ordinateur, Imprimante, Scanneur,
Routeur, Switch, etc.).

Il existe 4 topologies physiques :

- Topologie en bus,
- Topologie étoile,
- Topologie en anneau,
- Topologie hybride

a) La Topologie en bus

Elle
se compose d’un
 METHODES ET
DUREE MATIERES
PROCEDES
câble unique appelé « tronçon » sur lequel viennent se brancher les
différents hôtes au moyen d’un connecteur en T.

Avantage

Simplicité de mise en œuvre et sa bonne immunité aux perturbations

Quels sont les électromagnétiques.
avantages de la
topologie en Inconvénient
bus
Si le câble est interrompu, toute communication sur le
réseau est impossible.

b) La Topologie STAR (Etoile)

Dans cette topologie les hôtes sont connectés à un
élément central qui assure la connexion. Le réseau Étoile est le type le
plus commun de réseau.

Avantage :

 Permet l’ajout facile des équipements ;

 La gestion du réseau est très facile, car tous les équipements
sont contrôlés par le serveur ; c'est-à-dire, la gestion peut
facilement être centralisée.
 La panne d’une machine ne met pas en cause le bon
fonctionnement du réseau.
Inconvénients :
 En cas de panne du concentrateur tout le reste du réseau est
Quels sont les paralysé,
désavantages  La panne du serveur immobilise tout le réseau (s’il y en a),
de la topologie  Le nombre de câble dans ce type de réseau est très élevé.
en star c) Topologie en RING (Anneau)

Tous les ordinateurs sont

connectés sur un câble en
boucle. Chaque PC est
connecté uniquement aux
Quels sont les deux nœuds adjacents.
désavantages Chaque PC régénère le
de la topologie signal.
en anneau
 METHODES ET
DUREE MATIERES
PROCEDES

Avantage :

 Elle offre deux chemins pour aller d’un point à un autre.

 En cas de rupture de câble, les informations continues à
circulées.

Inconvénients

 Une panne d’un PC paralyse le réseau

d) La topologie Hybride :

La topologie hybride est la combinaison de deux ou

plusieurs topologies physiques, comme étoile, Bus et également
Anneau.

III .SYNTHESE
Dans un réseau local les équipements sont arrangés suivant un ordre donné applelé
topologie.

IV. Application
Quels sont les topologies déjà vues.
