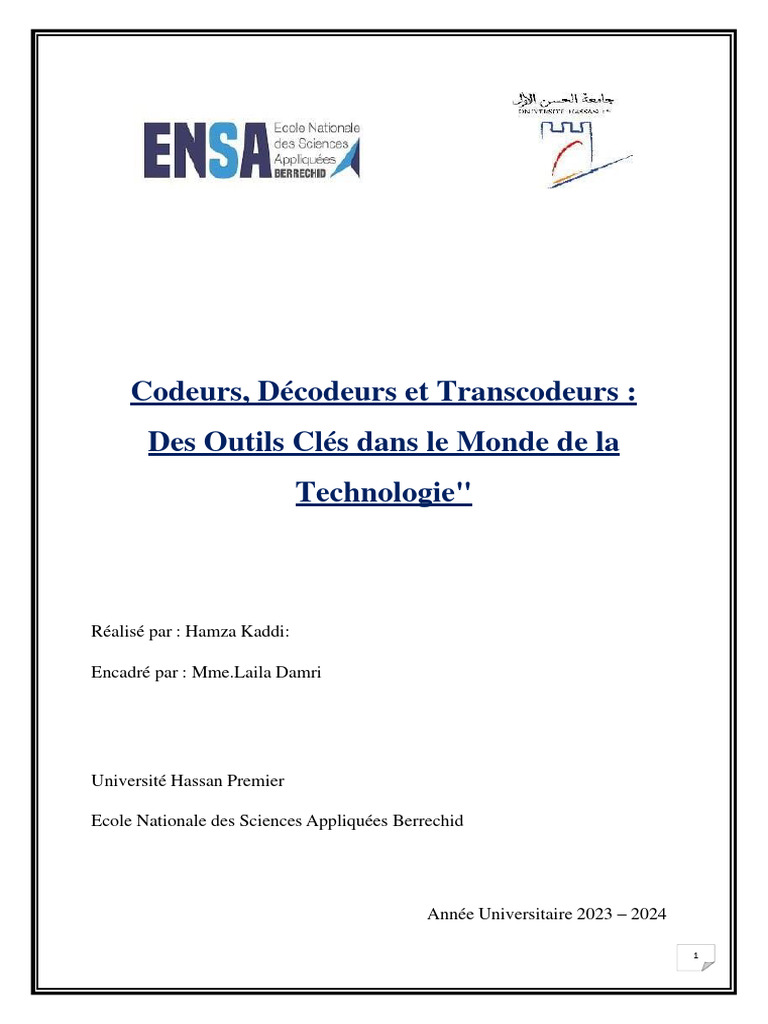

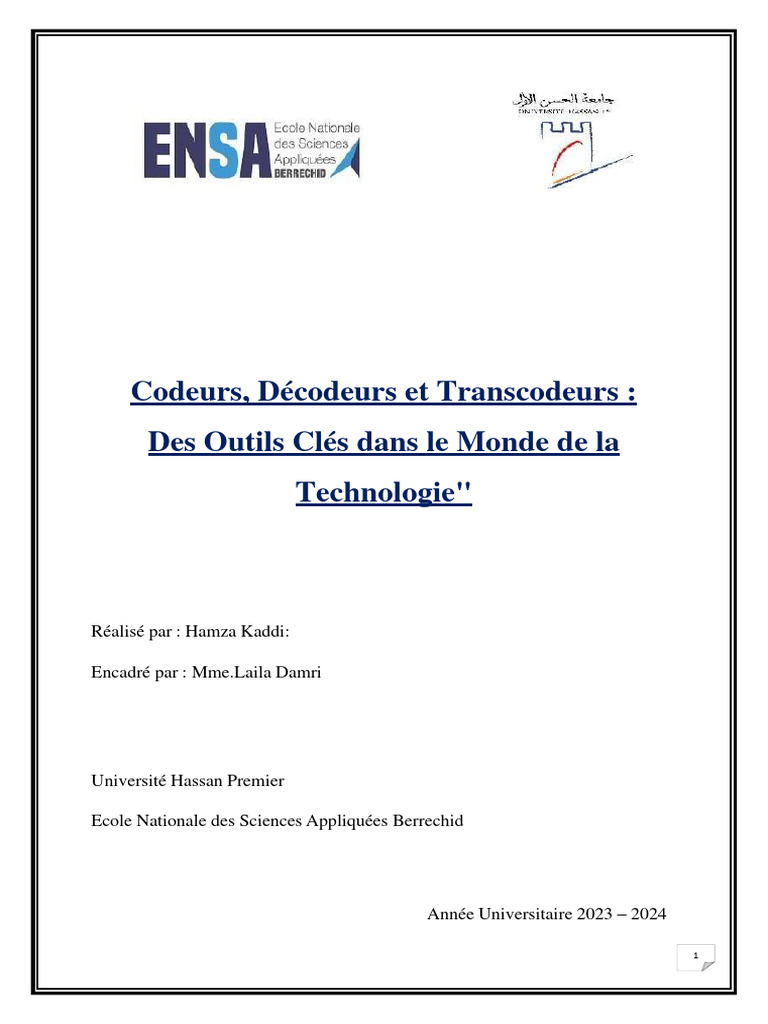

Codeurs, Décodeurs et Transcodeurs :

Des Outils Clés dans le Monde de la

Technologie"

Réalisé par : Hamza Kaddi:

Encadré par : Mme.Laila Damri

Université Hassan Premier

Ecole Nationale des Sciences Appliquées Berrechid

Année Universitaire 2023 – 2024

1
Introduction aux circuits d'encodeur et de décodeur

Les circuits codeur et décodeur sont composants fondamentaux dans

l'électronique numérique qui jouent un rôle crucial dans diverses applications.
Ces circuits sont conçus pour convertir les informations une forme à l'autre,
permettant un traitement efficace des données, transmission du signal, et les
systèmes de communication. Dans cette section, nous fournirons un aperçu of
circuits codeurs et décodeurs et d'explorer leurs candidatures in différents
domaines.

CODEUR
1.Definition

Un codeur est un circuit logique qui a pour rôle de convertir un code (décimal)
en un code binaire. Il est utilisé pour la compression. Il possède en général 2n
entrées dont une seule qui doit être active à la fois. Il possède n sorties.

2. Schéma fonctionnel d’un codeur

3-Exemple :
Un codeur 4: 2 la table de vérité pour un encodeur de priorité 4: 2 est donnée
dans le tableau , où x représente un état sans importance. Pour un mot d'entrée,
le bit actif avec le poids le plus élevé est prioritaire:
Les équations logiques résultantes peuvent être écrites comme suit:

Le circuit logique du codeur 4,2 résultant est illustré à la Figure

Codeur 8:3:

Un codeur 8: 3 avec une sortie de validation génère une séquence unique de 4

bits comme sortie pour chaque combinaison de variables d'entrée avec une seule
entrée définie à 1. Parmi les 256 combinaisons d'entrée possibles, il n'y a que
neuf combinaisons autorisées. Nous pouvons construire la table de vérité comme
le montre le tableau
Comme les états indifférents peuvent être utilisés pour minimiser l'équation
logique pour chaque sortie, l'analyse de la table de vérité peut nous aider à
déduire que l'expression la plus simple correspond à une fonction OU pour les
variables d'entrée prenant le niveau logique 1 en même temps que la sortie
d'intérêt. De cette manière, nous obtenons les équations logiques suivantes:

La figure montre le circuit logique d'un codeur 8: 3 avec une sortie de

validation. Le changement du niveau logique de l'entrée D0 n'est détecté que par
la validation production

Utilisation: on utlisera un codeur pour fournir à un système de calcul le code

binaire (ou DCB) correspondant à une touche de clavier enfoncée. Souvent dans
un codeur, dit alors codeur à priorité, si plusieurs entrées sont actives
simultanément, c'est l'entrée de plus fort poids qui l'emporte
 DECODEUR
Définition et fonctionnement
Un décodeur est un circuit logique combinatoire qui a une entrée binaire de n
bits permettant 2n combinaisons et M sorties telles que 2n≥M.
Suivant le type de décodeur, la sortie peut traduire deux fonctions: Convertisseur
de code à un code de sortie d'entrée correspond un code de sortie.
Exemple: Un décodeur binaire octal possède 3 bits d'entrés permettant 23=8
combinaisons pour activer chacun des 8 sortie de l'octal.Sélecteur de sortie:
Une seule sortie parmi les M disponibles est activée à la fois en fonction de la
valeur binaire affichée à l'entré. Ces fonctions permettent d'activer (sélectionner)
un circuit intégré parmi plusieurs 2 vers 4:
Table de vérité:
Les équations logiques et logigramme

Remarque:
Certains n'utilisent pas toute la gamme de 2n combinaisons d'entrées possibles.
C'est le cas du décodeur DCB décimal qui a 4 bits d'entrée et 10 sorties donc une
seule est active dans chacune des 10 représentations du DCB
 Transcodeur
Ce sont des circuits qui transforment une donnée en code machine en un autre
code machine. Exemple: Transformation binaire pur, binaire réfléchi ou binaire
pur ASCII. Exemple d'un transcodeur binaire GRAIS à 2 bits
 Conclusion :

En conclusion, les codeurs, décodeurs et transcodeurs sont des éléments

essentiels de la communication numérique.

Les codeurs traduisent l'information en une forme numérique, les décodeurs la

ramènent à son format d'origine, et les transcodeurs la convertissent en d'autres
formats lorsque nécessaire. Leur rôle est fondamental dans le traitement des
données numériques et leur transmission efficace.

Ils sont omniprésents dans notre vie quotidienne, des appareils électroniques aux
communications en ligne. Comprendre leur fonctionnement et leur importance
est essentiel pour quiconque évolue dans le domaine de la technologie. Les
avancées continues dans ce domaine continueront à façonner l'avenir de la
communication numérique et de la technologie en général.
