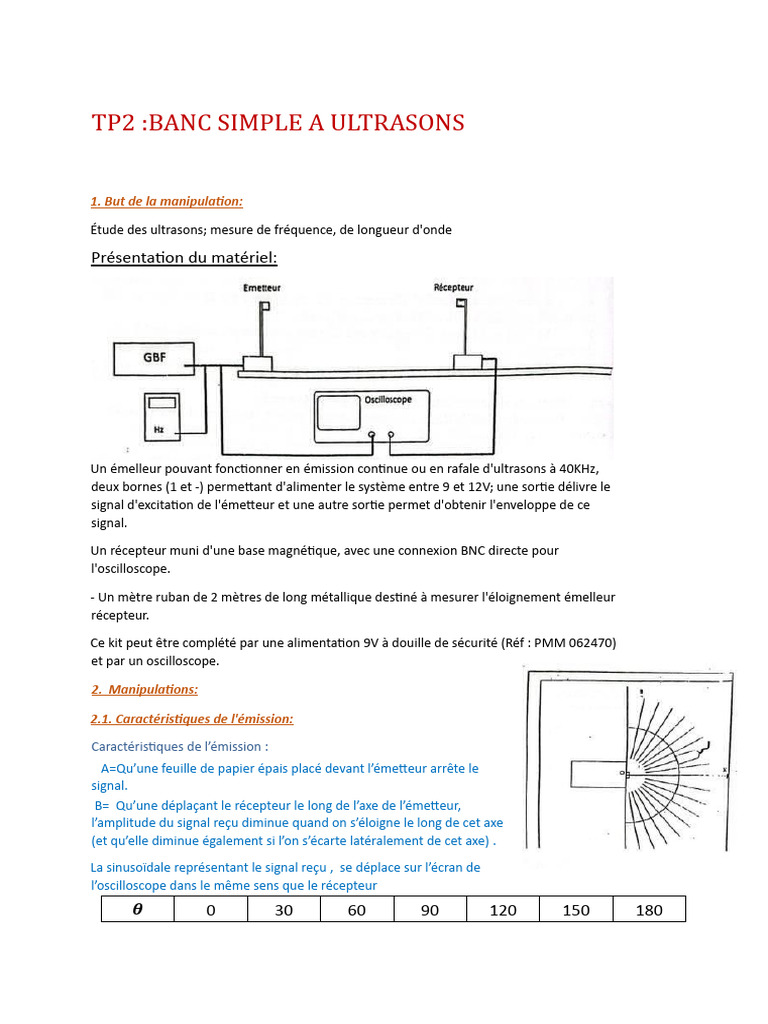

TP2 :BANC SIMPLE A ULTRASONS

1. But de la manipulation:

Étude des ultrasons; mesure de fréquence, de longueur d'onde

Présentation du matériel:

Un émelleur pouvant fonctionner en émission continue ou en rafale d'ultrasons à 40KHz,

deux bornes (1 et -) permettant d'alimenter le système entre 9 et 12V; une sortie délivre le
signal d'excitation de l'émetteur et une autre sortie permet d'obtenir l'enveloppe de ce
signal.

Un récepteur muni d'une base magnétique, avec une connexion BNC directe pour
l'oscilloscope.

- Un mètre ruban de 2 mètres de long métallique destiné à mesurer l'éloignement émelleur

récepteur.

Ce kit peut être complété par une alimentation 9V à douille de sécurité (Réf : PMM 062470)
et par un oscilloscope.

2. Manipulations:

2.1. Caractéristiques de l'émission:

Caractéristiques de l’émission :
A=Qu’une feuille de papier épais placé devant l’émetteur arrête le
signal.
B= Qu’une déplaçant le récepteur le long de l’axe de l’émetteur,
l’amplitude du signal reçu diminue quand on s’éloigne le long de cet axe
(et qu’elle diminue également si l’on s’écarte latéralement de cet axe) .

La sinusoïdale représentant le signal reçu , se déplace sur l’écran de

l’oscilloscope dans le même sens que le récepteur
𝜽 0 30 60 90 120 150 180
 A(mv) 250 350 850 1900 900 170 20

Diagramme d'émission:
Sur une feuille de papier format A4 tracer un demi cercle de 10 cm de rayon et de centre O.
A partir de l'axe de symétrie Ox de la figure tracer des demi-droites issues de 0 de 20° en 20°
de part et d'autre de Ox.

Placer l'émetteur en O, son axe selon Ox. Placer le récepteur au ras du cercle suivant
chacune des demis droites et noter à chaque fois l'amplitude du signal reçu. Reporter sur
chaque demi- droite, à une échelle comprise entre 10cm/v et 20 cm/v, l'amplitude
correspondante et relier les points obtenus. Le diagramme ainsi tracé montre la directivité
de l'émetteur.

θ 0 30 60 90 120 150 180

NB 3.2 5.9 4.6 6.2 5 4 3.4

A 0.08 0.15 0.48 0.62 0.5 0.2 0.034

a. Le diagramme ainsi tracé montre la directivité de l'émetteur.

Atténuation:
Placer le ruban gradué contre l'émetteur, dans l'axe de celui-ci. Disposer le récepteur sur ce
ruban à r = 30 cm, 40 cm, 50 cm, 60 cm en notant à chaque fois l'amplitude A du sigual.

Compte tenu de l'incertitude assez importante sur A mesurée à l'oscilloscope, on peut

considérer que l'amplitude varie en Ir ce qui est caractéristique d'une onde sphérique:
l'énergie transmise varie en 1/2 puisqu'elle se répartit sur des surfaces d'ondes
proportionnelles à r2 A varie en 1/r. C'est cette dilution de l'énergie qui constitue
l'atténuation, c'est un phénomène géométrique. L'amortissement, qui s'ajoute au
phénomène d'atténuation, correspond à une dissipation de l'énergie sous forme de chaleur
et est beaucoup moins importante que l'atténuation quand r est petit.

2.2. Période et longueur d'onde:

La période se mesure à l'oscilloscope (balayage Sus/cm); elle est en principe égale à 25 μS.
Pour mesurer la longueur d'onde, placer le ruban gradué contre l'émetteur, dans l'axe de
celui- ci, et positionner le récepteur sur ce ruban à une trentaine de centimètres. Le signal
carré de l'émetteur est envoyé sur la voie A (calibre: 2V/cm) et le signal du récepteur sur la
voie B (Calibre 0,5V/cm ou 0,2V/cm, balayage 10'ns/ cm); déclenchement par la voie A.
Déplacer le récepteur jusqu'à ce que les signaux carrés coïncident avec le signal reçu
(autrement dit soient en phase avec le signal reçu) ou bien jusqu'à ce qu'un maximum de la
sinusoïde coïncide avec l'axe central vertical de l'écran. Noter alors la position exacte du
récepteur. Le déplacement de ce dernier est équivalent à 10 λ (ou 20 2); Noter que λ peut
varier de 8,2 à 9,2 mm suivant la pression.

Noter la valeur de (faire plusieurs essais)

L=10𝝀 𝝀 = 𝟗𝒎𝒎

L= 34-25= 9cm 𝝀 = 𝑳 = 𝟗∗𝟏𝟎−𝟐 −𝟑𝒎 = 𝟗

∗ 𝟏𝟎
𝟏𝟎 𝟏𝟎

2.3. Mesure de la célérité :

PRINCIPE:
L'émetteur envoie un signal par rafales. On mesure le temps qui s'écoule entre le début de
l'émission et le début de la réponse du récepteur. Connaissant la distance entre émetteur et
récepteur on en déduit la célérité du son. En fajt, il existe un certain décalage entre le signal
carré de l'oscillateur et le signal réellement émis par le transducteur émetteur; en outre, la
position exacte des transducteurs émetteur et récepteur dans leur boîtier respectif ne peut
être déterminée avec précision: ni la durée, ni la distance ne sont connues exactement.

On procédera donc ainsi:

- émelleur en position << rafale»; sortie signal sur voie A (calibre 2 V/cm), signal du
récepteur sur voie B (calibre 0,1 V/cm ou même 50mV/cm), balayage déclenché par la voie A
sur front descendant (x) à 0,2 ms/cm;

-on place le début de la trace du récepteur au niveau du premier trait vertical à gauche de
l'écran ce qui correspond, comme on peut le voir, au début de la rafale; la sensibilité sur la
voie B doit être assez grande pour que l'on puisse détecter le tout début de l'entrée en
résonance du récepteur;

- le ruban gradué est placé contre l'émetteur dans l'axe de celui-ci: on place le
récepteur de façon à ce que l'ouverture de son boîtier soit à la distance d de l'émetteur (voir
figure 2) et on mesure à l'oscilloscope la durée 0 écoulée entre le début de la rafale et le
début de la résonance du récepteur;

-on trace la courbe d = f(0) qui est une droite ne passant pas par l'origine pour les raisons
indiquées plus haut; son équation est de la forme d = C.𝜃-do

où d, est une constante positive caractéristique de votre appareil de l'ordre de 2 à 3 cm;

Remplir le tableau suivant :
d(m) 0.10 0.20 0.30 0.40 0.50 0.60
𝜃(𝑚𝑠) 0.4 0.72 1 1.24 1.52 1.82

𝑝
2.4. Réflexion:

Emetteur et récepteur étant placés grossièrement côte à côte, le signal reçu est
normalement nul (il ne doit pas y avoir d'objets à moins de 2 m devant l'ensemble). Si on
place une surface plane en face du système, le récepteur reçoit un signal par réflexion.

Matériel nécessaire à réaliser:

Sur un rapporteur coller un petit rectangle de carton de 1 cm de large et 3 cm de haut afin
que son plan soit perpendiculaire au plan du rapporteur et contienne le diamètre de ce
dernier.

Tracer sur une feuille de format A4 plusieurs demi- droites issues d'un point en bas à droite
de la feuille.

Placer l'émetteur (émission continue) suivant l'axe d'une demi-droite

comme indiqué sur la figure et, à l'aide d'une épingle, fixer le centre
du rapporteur muni de son « miroir» sur le point de convergence des
droites; placer le récepteur sur une autre demi droite, en arrière de
l'émetteur et manœuvrer le rapporteur (à l'aide d'une languette en
carton collée pour éviter les réflexions sur la main de l'opérateur),
jusqu'à observer une amplitude maximum du signal reçu. On peut lire
alors i et r et si le «< miroir» de carton a été correctement placé, on vérifie avec une assez
bonne approximation r=i.

2.5. Principe du Sonar, écholocation, télémètre à us :

Placer l'émetteur et le récepteur l'un contre l'autre comme indiqué sur la
figure. Emission par rafales et mêmes réglages de l'oscilloscope qu'au
paragraphe (2.3). Disposer un plan réflecteur à quelques décimètres du
système. On mesure comme au (2.3), la durée e séparant le début de la
rafale du début de la réponse du récepteur. Connaissant C on peut calculer
la distance x entre le système et le plan réflecteur: en tenant compte de
l'étalonnage de l'appareil fait au (2.3).

𝑥 = 𝑐𝜃 − 𝑑0
