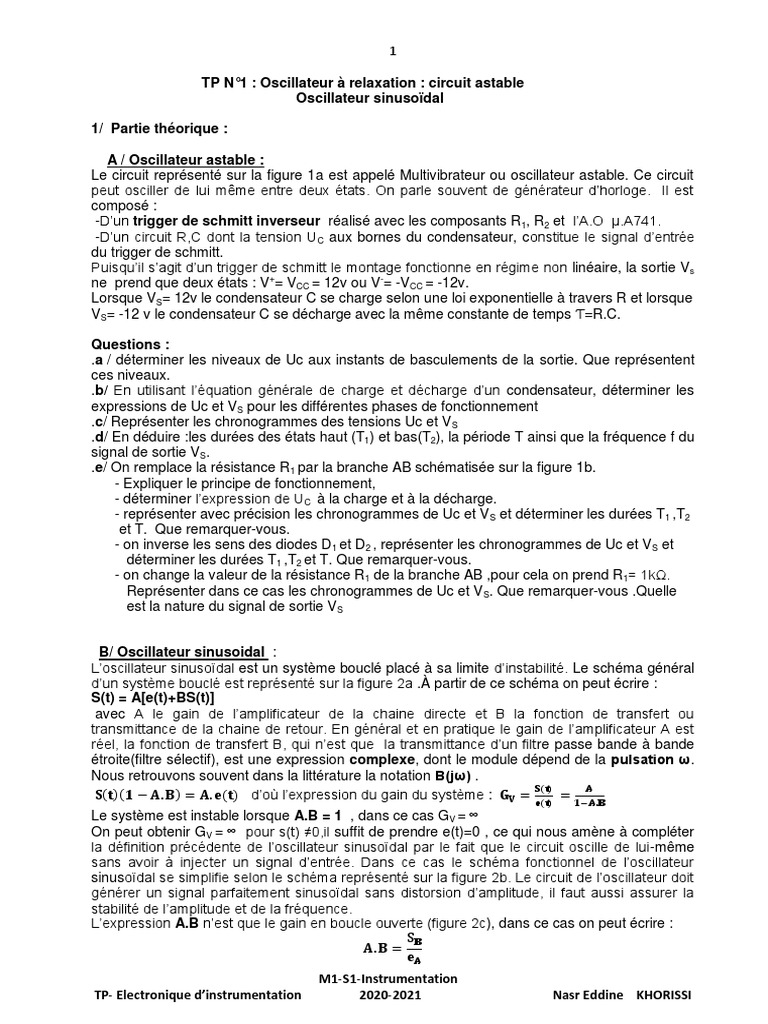

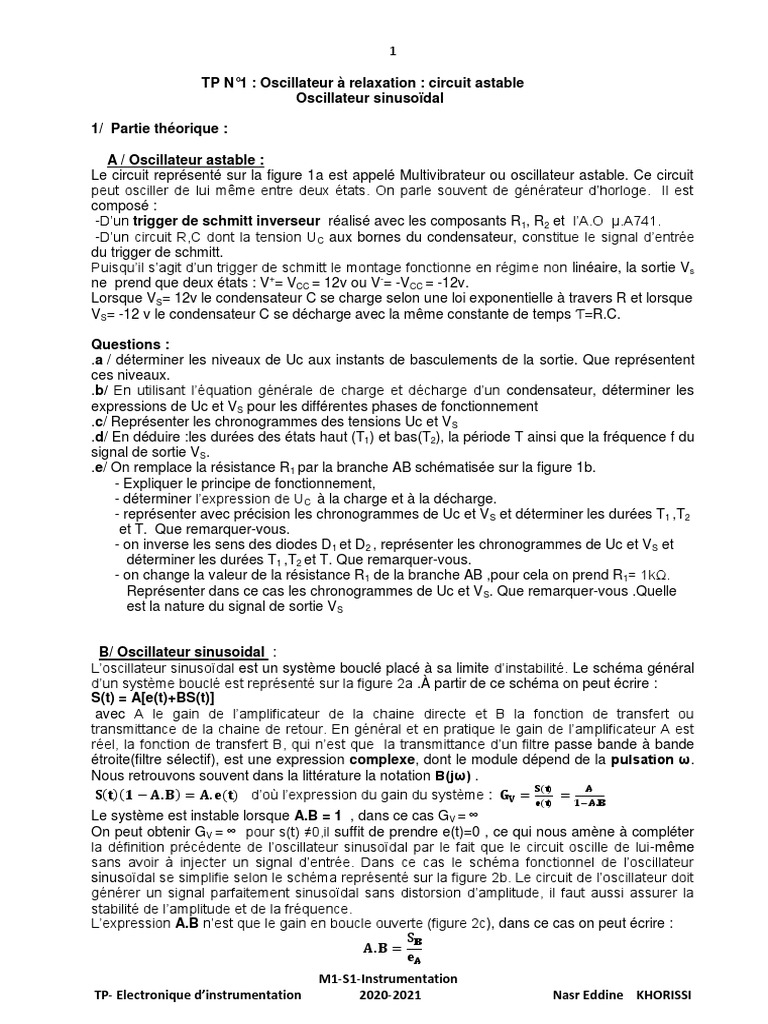

TP N°1 : Oscillateur à relaxation : circuit astable

Oscillateur sinusoïdal

1/ Partie théorique :

A / Oscillateur astable :
Le circuit représenté sur la figure 1a est appelé Multivibrateur ou oscillateur astable. Ce circuit
peut osciller de lui même entre deux états. On parle souvent de générateur d’horloge. Il est
composé :
-D’un trigger de schmitt inverseur réalisé avec les composants R1, R2 et l’A.O μ.A741.
-D’un circuit R,C dont la tension UC aux bornes du condensateur, constitue le signal d’entrée
du trigger de schmitt.
Puisqu’il s’agit d’un trigger de schmitt le montage fonctionne en régime non linéaire, la sortie Vs
ne prend que deux états : V+= VCC = 12v ou V-= -VCC = -12v.
Lorsque VS= 12v le condensateur C se charge selon une loi exponentielle à travers R et lorsque
VS= -12 v le condensateur C se décharge avec la même constante de temps Ƭ=R.C.

Questions :
.a / déterminer les niveaux de Uc aux instants de basculements de la sortie. Que représentent
ces niveaux.
.b/ En utilisant l’équation générale de charge et décharge d’un condensateur, déterminer les
expressions de Uc et VS pour les différentes phases de fonctionnement
.c/ Représenter les chronogrammes des tensions Uc et V S
.d/ En déduire :les durées des états haut (T1) et bas(T2), la période T ainsi que la fréquence f du
signal de sortie VS.
.e/ On remplace la résistance R1 par la branche AB schématisée sur la figure 1b.
- Expliquer le principe de fonctionnement,
- déterminer l’expression de UC à la charge et à la décharge.
- représenter avec précision les chronogrammes de Uc et V S et déterminer les durées T1 ,T2
et T. Que remarquer-vous.
- on inverse les sens des diodes D1 et D2 , représenter les chronogrammes de Uc et VS et
déterminer les durées T1 ,T2 et T. Que remarquer-vous.
- on change la valeur de la résistance R1 de la branche AB ,pour cela on prend R1= 1kΩ.
Représenter dans ce cas les chronogrammes de Uc et V S. Que remarquer-vous .Quelle
est la nature du signal de sortie VS

B/ Oscillateur sinusoidal :
L’oscillateur sinusoïdal est un système bouclé placé à sa limite d’instabilité. Le schéma général
d’un système bouclé est représenté sur la figure 2a .À partir de ce schéma on peut écrire :
S(t) = A[e(t)+BS(t)]
avec A le gain de l’amplificateur de la chaine directe et B la fonction de transfert ou
transmittance de la chaine de retour. En général et en pratique le gain de l’amplificateur A est
réel, la fonction de transfert B, qui n’est que la transmittance d’un filtre passe bande à bande
étroite(filtre sélectif), est une expression complexe, dont le module dépend de la pulsation ω.
Nous retrouvons souvent dans la littérature la notation B(jω) .
d’où l’expression du gain du système :
Le système est instable lorsque A.B = 1 , dans ce cas GV = ∞
On peut obtenir GV = ∞ pour s(t) ≠0,il suffit de prendre e(t)=0 , ce qui nous amène à compléter
la définition précédente de l’oscillateur sinusoïdal par le fait que le circuit oscille de lui-même
sans avoir à injecter un signal d’entrée. Dans ce cas le schéma fonctionnel de l’oscillateur
sinusoïdal se simplifie selon le schéma représenté sur la figure 2b. Le circuit de l’oscillateur doit
générer un signal parfaitement sinusoïdal sans distorsion d’amplitude, il faut aussi assurer la
stabilité de l’amplitude et de la fréquence.
L’expression A.B n’est que le gain en boucle ouverte (figure 2c), dans ce cas on peut écrire :

M1-S1-Instrumentation
TP- Electronique d’instrumentation 2020-2021 Nasr Eddine KHORISSI
 2

La condition A.B = 1 est appelée condition d’oscillation de BARKHAUSEN.( Heinrich Georg

Barkhausen,1881-1956). En fait, cette condition est équivalente à deux conditions, étant donné que
B est une expression complexe :

La condition (1) aboutit en général à une relation entre les différents éléments du circuit, cette
condition nous permet de faire un bon choix des valeurs des composants pour accrocher un
signal parfaitement sinusoïdal avec un minimum de distorsion. On l’appelle aussi condition
d’accrochage.
La condition (2) nous permet de déterminer l’expression de la pulsation d’oscillation et donc la
valeur de la fréquence de l’oscillateur.

Comment étudier un oscillateur sinusoïdal :

 On identifie l’amplificateur de la chaine directe et on détermine son gain
 On identifie le réseau de réaction et on détermine la transmittance du filtre sélectif
associé
 Si on n’arrive pas à dissocier la chaine directe de la chaine de retour, on ouvre la
boucle au niveau de la sortie de la chaine de retour et on calcule le gain en boucle
ouverte ( figure 2c).
 On écrit la condition d’oscillation de BARKHAUSEN : A.B = 1 et on en déduit la
fréquence de l’oscillateur ainsi que la condition d’accrochage du signal sinusoïdal.

L’oscillateur sinusoïdal représenté sur la figure 3 est appelé oscillateur à pont de WIEN.

Questions :
.a/ identifier l’amplificateur de la chaine directe et déterminer son gain A.
.b/ identifier la chaine de retour et déterminer la fonction de transfert B(j ).
.c/ mettre B(j ) sous la forme et préciser les expressions de a et b
.d/ Représenter |B(j )| en fonction de .quelle est la nature du filtre associé .
Déterminer la pulsation 0 pour laquelle |B(j 0)| = Max|B(j )|, quel est dans ce cas la
valeur de |B(j 0)|. Peut-on dire qu’il s’agit d’une atténuation ?
Déterminer les pulsations de coupures 1 et 2 pour lesquelles on a :
. Que peut-on dire des valeurs de 1 et 2 et de la nature
du filtre.
.e/ En utilisant la condition(2) équivalente à la condition d’oscillation de BARKHAUSEN :
Imag(A.B)=0, déterminer la pulsation osc ainsi que la fréquence fosc de l’oscillateur.
Comparer avec 0 et f0. Conclusion.
Déterminer B(j osc) et comparer avec |B(j 0)|. Conclusion.
.f/ En utilisant la condition(1) équivalente à la condition d’oscillation de BARKHAUSEN :
Mod[A.B(j osc)]=1, déterminer la relation entre les élément R1 et R2 qui permet de faire le
bon choix de leurs valeurs pour accrocher le signal sinusoïdal. Donner dans ce cas la
valeur de R2 et en déduire le gain A de l’amplificateur.

M1-S1-Instrumentation
TP- Electronique d’instrumentation 2020-2021 Nasr Eddine KHORISSI
 3

2/ Partie simulation :

Utiliser le logiciel isis proteus, pour réaliser vos montages. Les étudiants doivent transmettre
les deux fichiers sources au format *.pdsprj des deux montages et le fichier rapport du TP1 en
format pdf.

A / Oscillateur astable :

1 / lancer le logiciel isis proteus en introduisant un nouveau projet

2/ Placer les composants du montage de la figure 1a sur l’espace de travail et câbler votre
montage. Placer l’oscilloscope pour visualiser les signaux et lancer votre simulation.
3/ Visualiser les signaux UC et VS ,faites une capture d’écran et prendre une image nette et
Visible des chronogrammes.
4/ En utilisant les curseurs de l’oscilloscope, mesurer les niveaux de basculements, les tensions
de saturation ,les durées T1 , T2 , et T. Prenez l’image des chronogrammes avec les axes de
mesures. Comparer les valeurs mesurées aux valeurs théoriquse et donner votre
conclusion.
5/remplacer la résistance R1 par la branche AB schématisée sur la figure 1b. Visualiser les
signaux UC et VS , faites une capture d’écran et prendre une image nette et Visible des
chronogrammes. Comparer avec la théorie et donner votre conclusion
mesurer les durées T1 , T2 , et T, comparer avec la théorie et donner votre conclusion.
Inverser les sens des diodes D1 et D2 et refaites la 5ème question.
6/ Changer la valeur de la résistance R1 de la branche AB. Prendre R1= 1kΩ et refaite la 5ème
question

B/ Oscillateur sinusoidal :

1/ Introduire un nouveau projet ,Placer les composants du montage de la figure 3 sur l’espace
de travail et câbler votre montage. On règlera R2 à une valeur légèrement supérieure à la
valeur théorique. Placer l’oscilloscope pour visualiser les signaux e + et s(t) et lancer votre
simulation.
On agira sur R2 en prenant des valeurs très proches de la valeur théorique de manière à ce que
le signal de sortie s(t) soit parfaitement sinusoïdal sans distorsion d’amplitude et sans écrêtage.
Visualiser les signaux e+ et s(t) , faites une capture d’écran et prendre une image nette et
Visible des chronogrammes.
2/ En utilisant les curseurs de l’oscilloscope, mesurer les amplitudes des signaux e + et s(t)
,faites une capture d’écran en prenant l’image des chronogrammes avec les axes de mesure
- déduire le gain A de l’amplificateur. Comparer avec la théorie et donner votre conclusion.
3/ Mesurer la période du signal de sortie s(t) et en déduire sa fréquence. Comparer avec la
théorie et donner votre conclusion.
4/ Agir sur R2 en prenant des valeurs supérieures à la valeur théorique. Que remarquez-vous.
Faite une capture d’écran et prendre à chaque fois l’image des chronogrammes. Donner
Votre interprétation et votre conclusion.
5/ Refaites la 4ème question en prenant des valeurs inférieures à la valeur théorique.

M1-S1-Instrumentation
TP- Electronique d’instrumentation 2020-2021 Nasr Eddine KHORISSI
 4

Fig.2 : Schémas fonctionnels

Fig.3 : Oscillateur sinusoidal à pont de WIEN
