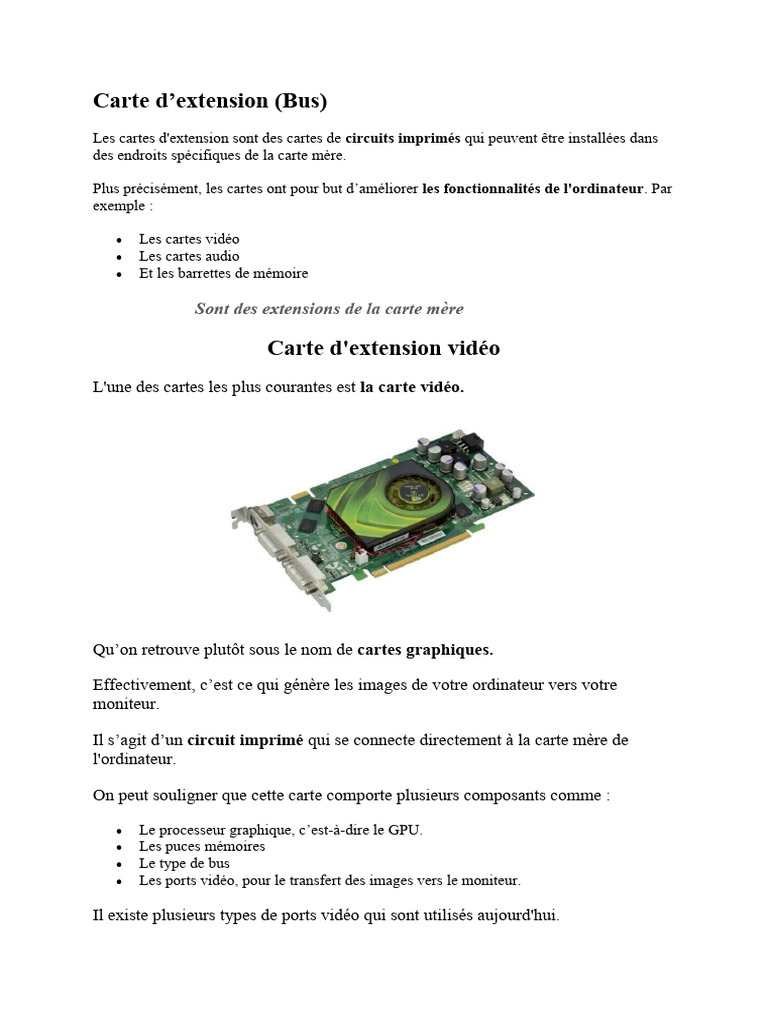

Carte d’extension (Bus)

Les cartes d'extension sont des cartes de circuits imprimés qui peuvent être installées dans
des endroits spécifiques de la carte mère.

Plus précisément, les cartes ont pour but d’améliorer les fonctionnalités de l'ordinateur. Par
exemple :

 Les cartes vidéo

 Les cartes audio
 Et les barrettes de mémoire

Sont des extensions de la carte mère

Carte d'extension vidéo

L'une des cartes les plus courantes est la carte vidéo.

Qu’on retrouve plutôt sous le nom de cartes graphiques.

Effectivement, c’est ce qui génère les images de votre ordinateur vers votre
moniteur.

Il s’agit d’un circuit imprimé qui se connecte directement à la carte mère de

l'ordinateur.

On peut souligner que cette carte comporte plusieurs composants comme :

 Le processeur graphique, c’est-à-dire le GPU.

 Les puces mémoires
 Le type de bus
 Les ports vidéo, pour le transfert des images vers le moniteur.

Il existe plusieurs types de ports vidéo qui sont utilisés aujourd'hui.

 Carte d'extension S-Vidéo

On va commencer par voir le type « S-Vidéo » qu’on pourrait traduire

littéralement par « Vidéo Séparé » ou bien « Super Video ».

Le S-Video est un émetteur analogique, c’est-à-dire qu’il transmet deux signaux

sur le câble :

 Un signal pour la couleur

 Un autre pour la luminosité.
 Carte d'extension VGA (VidÉo Graphics Array)

Par ailleurs, un autre port, que l’on a déjà vu dans le cours sur les moniteurs, est le
port VGA (Video Graphics Array), qu’on peut traduire littéralement par
« Tableau Graphique Video ».

Ce type de port, quant à lui est une technologie plus ancienne qui a été développée
en 1987.
 Carte d'extension DVI (Digital Visual Interface)
Passons maintenant au port DVI, qui est une interface visuelle numérique. C’est
d’ailleurs sa traduction. Il s'agit d'une technologie plus récente, conçue pour
succéder à l'ancien port VGA. Il a été développé en 1999 et conçu pour fournir une
vidéo « non compressée » et de « haute qualité », pour les moniteurs LCD.

En effet, on trouve trois versions différentes de normes DVI :

 Il y a le DVI-A.

Le « A » signifie simplement analogique.

Il est donc utilisé pour envoyer uniquement des signaux analogiques.

 Il y a le DVI-D,

où le « D » signifie « Digital » c’est-à-dire « numérique ».

Il est donc utilisé pour envoyer uniquement des signaux numériques.

 Et il y a aussi le DVI-I,
Où le I signifie « intégré ».
Celui-ci est utilisé pour envoyer des signaux analogiques et numériques.

Comme on peut le voir sur les connecteurs capables d'envoyer des signaux
numériques, c’est-à-dire les connecteurs DVI-D et le DVI-I, et bien, il existe deux
normes différentes :

 Le lien unique (single link)

 Et le lien double (dual link)

Si vous regardez bien la différence entre les deux, c’est que le lien double, à six broches
supplémentaires.

Ces broches, en plus, permettent une résolution plus élevée que les câbles de liaison simple.
 Carte d'extension HDMI
(High Definition Multimedia Interface)

Passons maintenant, au fameux port HDMI, qui représente une interface multimédia à
haute définition.

Le HDMI a été développé en 2002 et il a été conçu pour transmettre des données
numériques audio et vidéo « non compressées » à travers un seul câble.

C’est l'un des meilleurs standards pour la haute définition dans l'électronique
grand public, combinant à la fois une vidéo et audio, de très haute qualité.
 Carte d'extension Son

Maintenant, changeons de carte et passons à la carte son.

Ce type de carte permet de traiter le son, à travers les haut-parleurs de l’ordinateur.

Elle se connecte à la carte mère de l'ordinateur via un emplacement de bus du type « port
PCI ».

La carte son de base dispose:

D'un port de sortie audio pour la connexion de haut-parleurs

Et d'un port d'entrée pour accueillir un microphone, permettant de faire des enregistrements.

Les cartes son plus sophistiquées ont des ports supplémentaires, comme par
exemple :

 Des ports pour les subwoofers, c’est-à-dire les basses

 et pour le son surround.

 Carte d'extension de capture Vidéo

Il est possible aussi d’installer des cartes de captures vidéo sur son ordinateur.

Ce type de carte permet à un utilisateur de capturer une vidéo analogique, par

exemple qui vient d'un Caméscope, voire même d’un magnétoscope, pour le
convertir au format numérique, dans le but d’être stocké sur le disque dur de
l’ordinateur.
 Carte d'extension tuner TV

Passons maintenant aux cartes TV « tuner », qui permettent aux signaux d'un
téléviseur d'être captés par un ordinateur.

Ainsi, vous pouvez non seulement regarder la télévision depuis votre ordinateur,
mais vous pouvez aussi enregistrer des programmes télévisés, pour les stocker
numériquement sur votre ordinateur.

En fait, la plupart des cartes TV agissent également comme une carte de capture
vidéo.

Je me souviens qu’à une époque, il était même possible de décrypter canal+ à

l’aide d’une carte TV et d’un petit logiciel.
 Carte d'extension sans fil Wifi

La dernière carte bus que nous allons voir, avant de passer au slots de mémoire,
c’est la carte sans fil Wifi.

Une carte réseau sans fil fait la même chose qu'une carte réseau filaire, sauf
qu’elle n'utilise pas de câble.

À la place d’une connexion Ethernet, c’est une connexion sans fil.

La carte possède une antenne intégrée, lui permettant de se connecter sans l’aide
de câble, au réseau.

Ce qui est très pratique pour les ordinateurs portables et les appareils mobiles.

Car ils peuvent être placés n'importe où dans différents endroits d'une maison ou
d'un bureau sans avoir à se soucier des câbles.
